Замена балки задней подвески на автомобиле ваз 2108, ваз 2109, ваз 21099

Замена заднего ступичного подшипника ВАЗ 2108 вместе со ступицей

Иногда бывает ситуация, когда новый шарикоподшипник становится на посадочные места слишком легко. Если есть, хоть какой-то люфт, это означает, что выработка слишком велика и размеры диаметра внутреннего кольца ступицы уже выходят за пределы допустимых норм. Даже исправный элемент будет давать биение при таком положении дел. При таком положении вещей – замените узел полностью. При повреждении резьбы замена также желательна.

Процесс полностью соответствует упомянутому выше:

Снимаем колесо;
Демонтируем тормозной барабан;
Откручиваем гайку крепления;
Снимаем ступицу полностью;
Выпрессовывать подшипник попросту не надо – достаточно смонтировать новую деталь в порядке, обратном первым трем пунктам. Главное – смазать новые элементы и затянуть болты, согласно рекомендациям в инструкции по эксплуатации.

Замена задних тормозных колодок ВАЗ 2109

Если хотя бы один раз вам подтягивали тросик ручного тормоза, то перед заменой придётся ослабить натяжение. Сделать это не так просто, как хотелось бы. Нужна смотровая яма или подъёмник, поскольку нам нужно получить доступ к центру днища машины. Находится эта «хитрая» конструкция за глушителем (работайте с холодной машиной, чтобы не получить ожог). В крайнем случае придётся его демонтировать, но обычно достаточно ключей с удлинителем.
Когда доберетесь до механизма, полностью открутите контровую гайку и максимально отпустите основную.

Снимите колесо и положите его под днище автомобиля (для спокойствия). Вначале нас ждёт самая сложная часть — снять тормозной барабан. При торможении он постоянно нагревается и остывает (иногда резко, если горячим въехать в лужу), поэтому барабан очень крепко «прикипает». Стандартными средствами демонтаж предусмотрен с помощью двух болтов М8. Сразу необходимо выкрутить две направляющие (фото ниже) и на их место вкрутить болты.

Потом медленно и по очереди вкручивайте их дальше (не допускайте перекоса), пока барабан не сойдет с «насиженного» места.

Если резьба в отверстиях сорвана и диск не поддаётся, то переходим к другому варианту

Брызгаем WD-40 на все места соприкосновения (особенно в районе ступицы) и начинаем сильно, но осторожно простукивать барабан молотком. Обязательно используйте деревянный брусок или доску как проставку, чтобы не повредить диск.

После победы переходим к непосредственной замене задних колодок

С помощью плоской отвёртки или плоскогубцев снимите крепёжные пружины. Начинайте с верхней, потом нижняя и средняя.1
Теперь без особых усилий можно извлечь одну колодку и распорную пластинку.
Чтобы освободить вторую колодку, отсоедините пружину посредине и фиксатор троса ручника.
Производители колодок редко комплектуют их приводным рычажком, поэтому приходится использовать старый. Для этого вытяните стопорный шплинт, снимите шайбу и переставьте рычаг на новую колодку.

Установка происходит в обратном порядке и не должна вызвать сложностей. Чек-лист правильной сборки:

Сразу соедините колодки промежуточной планкой и верхней пружиной, а потом устанавливайте на место.
Верхняя часть должна попасть в специальные пазы на тормозном цилиндре.
Зафиксируйте нижнюю часть в предусмотренных местах и стяните нижней пружиной.
Подсоедините средние пружинки (они не дают колодкам двигаться вверх-вниз).
Не забудьте прицепить конец троса ручника к приводу.
Вожмите тормозные цилиндры с помощью монтировки (только аккуратно, чтобы не раскрошить накладку).
Наденьте тормозной барабан (предварительно выкрутив болты, если использовали стандартный метод демонтажа).
Подтяните трос ручного тормоза (норма — от 2 до 5 щелчков при включении)

Сборка

Когда замена деталей на Ладе 2107 произведена, редуктор необходимо поставить на место, и убедится в том, что мост больше не гудит. Сборка моста ВАЗ 2107, производится в той же последовательности, что и разборка, только наоборот.

Новый агрегат ставим на свое место, и прикручиваем его. После, закрепляем полуоси на мост, и устанавливаем фланец хвостовика в карданный вал. Далее, прикручиваем колеса, и проверяем, насколько успешно прошла замена.

Для этого, нужно проверить — не гудит ли мост на высоких и низких оборотах. Проведите три процедуры: прогазовку на нейтралке, разгонитесь и выключите передачу и двигатель, сделайте плавный разгон. Если редуктор 2107, по-прежнему гудит, то Вы что-то сделали не так, или, скорее всего, причина не в редукторе. Ну, а если мост больше не гудит, то значит всё сделано правильно, и Вы можете спокойно продолжать эксплуатацию автомобиля.

Источники

http://remontauto-vaz.ru/page/ustrojstvo-i-zamena-reduktora-zadnego-mosta-na-avtomobiljah-vaz-klassika
http://vashalada.ru/mashiny/vaz-2107/zamena-reduktora-zadnego-mosta-vaz-2107.html

Инструкция по снятию ступичного узла с задней оси

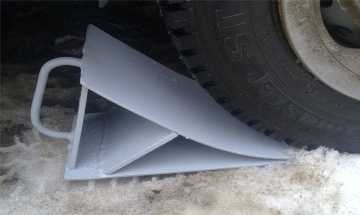

Глушим мотор, ставим машину на передачу, устанавливаем упоры под переднюю ось.
Поддомкрачиваем нужное нам колесо.

Срываем болты крепления и убираем снятое колесо.

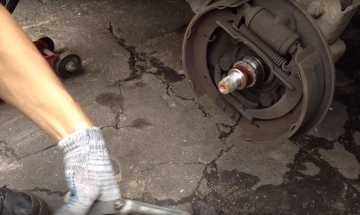

Теперь у нас есть доступ к тормозному барабану. При помощи ключа на «12» выкручиваем направляющие штифтов и убираем его. Возможно, тормозной барабан прочно сидит на своем месте. Тогда на помощь придет универсальная смазка WD-40. А если узел прикипел слишком сильно, то его можно снять при помощи молотка или киянки, аккуратно постукивая по периметру.

Откручиваем ступичную гайку.
Снимаем ступицу при помощи специального двухзахватного съемника. Если такового не имеется, то можно просто прикрутить колесо к оси, а затем быстро сдернуть его.

ПРИМЕЧАНИЕ:

В результате манипуляций шарикоподшипник должен легко сойти с цапфы. Но бывает, что сходит только внешнее кольцо, а внутреннее кольцо подшипника осталось на месте. В этом случае потребуется демонтаж тормозных колодок, а оставшуюся деталь необходимо снять с посадочного места при помощи зубила.

Когда и зачем менять колодки

Зачем, конечно, риторический вопрос. Ни один автомобилист не захочет остаться без тормозов.

Возможные осложнения приведут только к удорожанию ремонта:

на ходу заклинит одно из колёс;
из-за предельного износа произойдет утечка тормозной жидкости;
сломается суппорт.

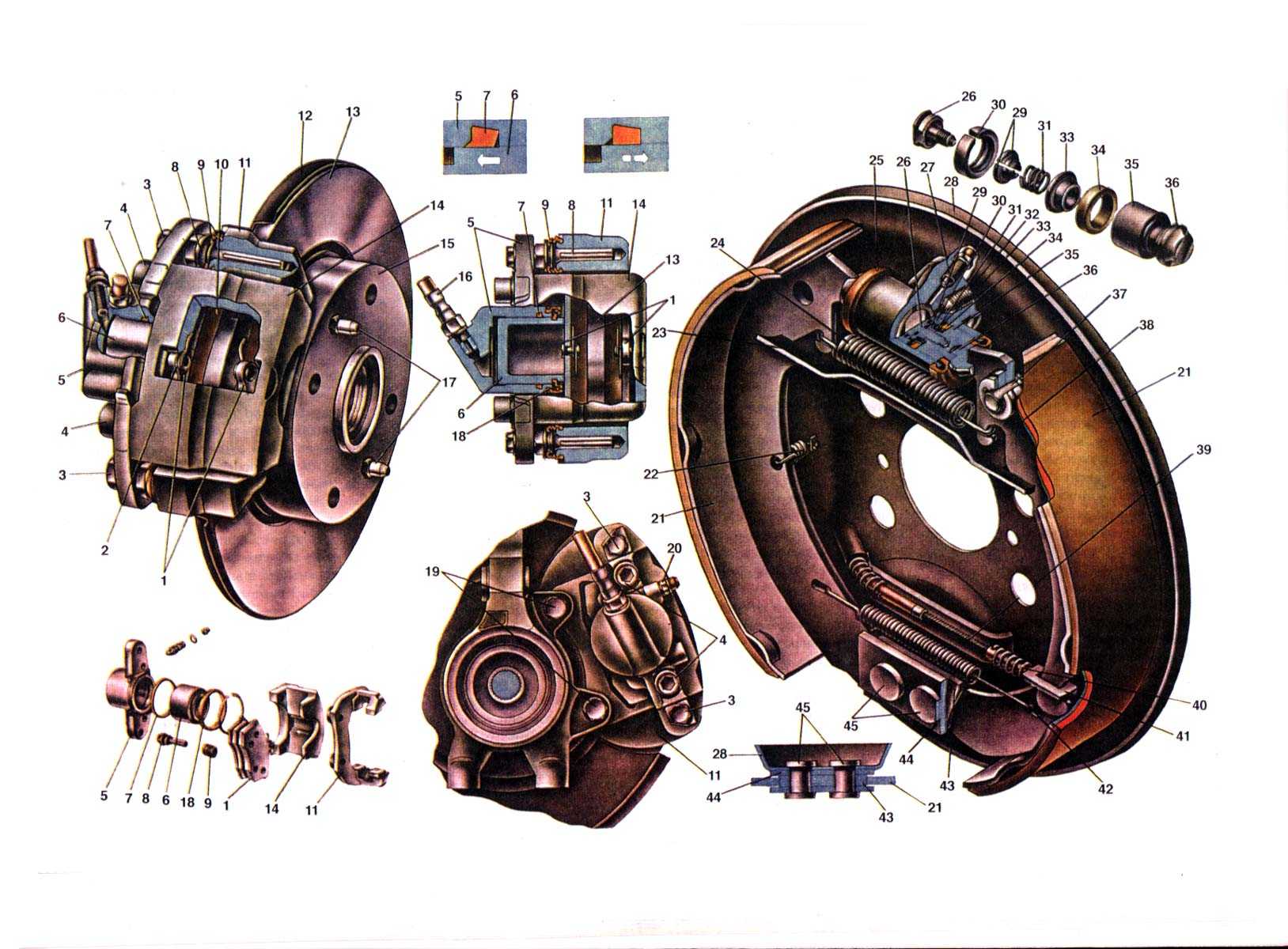

1. Колодки тормоза; 2. Поджимная пружина колодки; 3. Болты крепления цилиндра к направляющим пальцам; 4. Болты, соединяющие цилиндр с суппортом; 5. Цилиндр; 6. Поршень: 7. Уплотнительное кольцо; 8. Направляющий палец; 9. Защитный чехол пальца; 10. Накладка колодки; 11. Направляющая колодок; 12. Защитный кожух; 13. Диск тормоза; 14. Суппорт; 15. Ступица переднего колеса; 16. Шланг тормозного цилиндра: 17. Направляющие штифты; 18. Защитный чехол поршня; 19. Болты креплений тормозного механизма к поворотному кулаку; 20. Штуцер для прокачки привода тормозного механизма; 21. Колодка тормозного механизма; 22. Направляющая пружина колодки; 23. Разжимная планка; 24. Верхняя стяжная пружина колодок; 25. Защитный колпачок колесного цилиндра; 26. Упорный винт; 27. Штуцер для прокачки привода тормозного механизма; 28. Шит тормоза; 29. Сухари; 30. Упорное кольцо: 31. Пружина; 32. Штуцер трубки подвода жидкости; 33. Опорная чашка; 34. Уплотнитель; 35. Поршень колесного цилиндра; 36. Упор колодки; 37. Палец рычага ручного привода колодок; 38. Рычаг ручного привода тормозных колодок; 39. Трос привода стояночного тормоза; 40. Пружина троса; 41. Наконечник троса; 42. Нижняя стяжная пружина колодок; 43. Опорная пластина колодок; 44. Направляющая пластина колодок; 45. Заклепки крепления пластин.

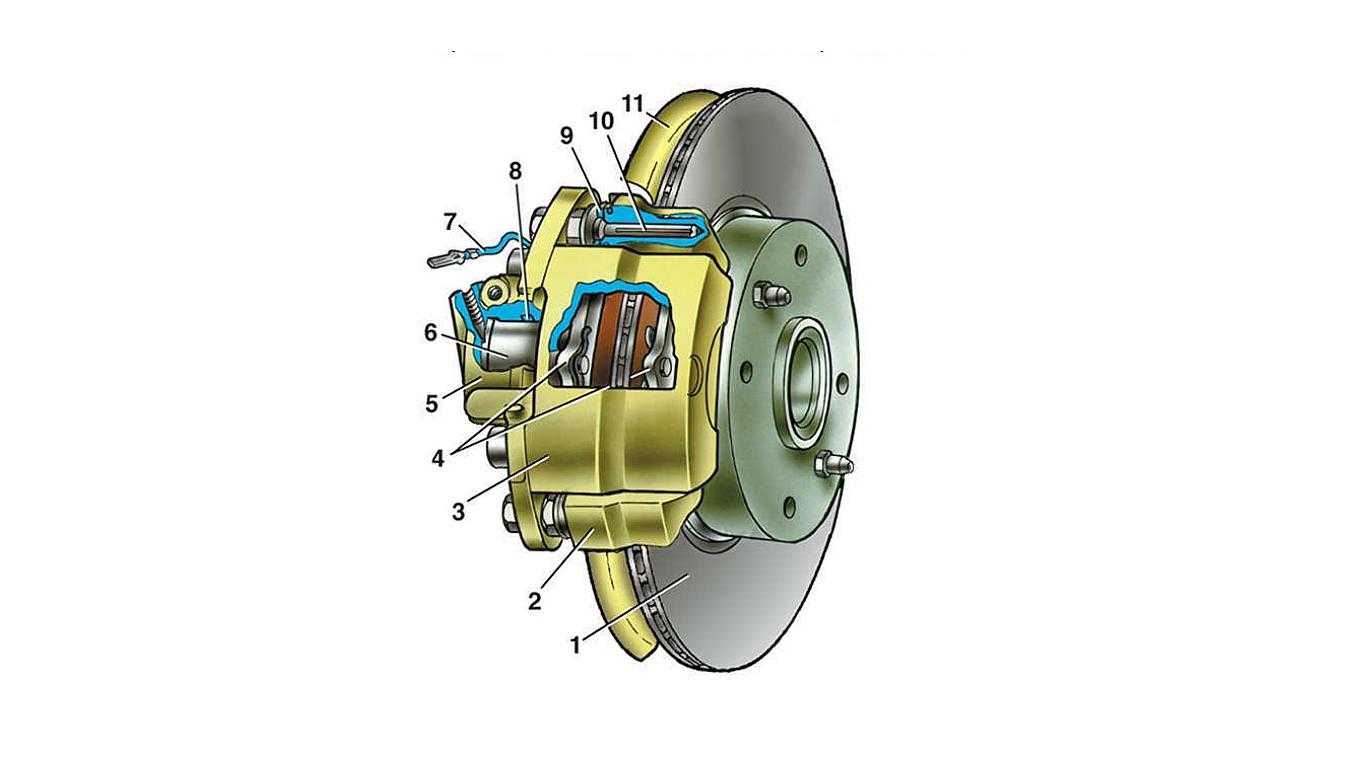

Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух

Как влияет стиль езды и качество колодок. Существуют усреднённые показатели: для передней оси — 15–20 тыс. км, для задней (барабан) – до 100 тыс. км. Но это не освобождает от регулярной проверки.

Масло для заднего моста

Согласно рекомендациям завода-производителя авто, в редуктор ведущего моста ВАЗ 2101 следует заливать масло, отвечающее классу GL-5 по системе API и классу вязкости 85W-90 по спецификации SAE. Таким требованиям отвечает смазка отечественного производства типа ТАД-17. Это специальная трансмиссионная смазка для использования в КПП и гипоидных редукторах. Менять её рекомендуется через каждых 50000 км пробега.

Как заменить масло

В редуктор заднего моста ВАЗ 2101 помещается примерно 1,3–1,5 л смазки. Для замены масла автомобиль потребуется установить на смотровую яму.

Порядок работ следующий:

Используя ключ на «17», откручиваем заливную пробку.
Под сливное отверстие устанавливаем ёмкость для сбора старой смазки.
Шестигранным ключом на «12» выкручиваем сливную пробку.
Пока масло стекает в посудину, чистой тряпкой протираем сливную пробку. Внутри неё установлен магнит, и он притягивает к себе мельчайшие частицы металла, образующиеся вследствие износа деталей редуктора. Наша задача — избавиться от этой стружки.
Когда масло стечёт, закручиваем сливную пробку.
При мощи специального шприца или другого приспособления заливаем смазку в верхнее отверстие. Лить масло нужно до того момента, пока оно не начнёт выливаться. Это и будет нужный уровень.
По окончании работ закручиваем заливное отверстие пробкой.

Видео: замена масла в редукторе заднего моста ВАЗ 2101

Как видите, всё не так уж и сложно

Своевременно меняйте смазку, обращайте внимание на мелкие неисправности, устраняйте их по мере возможности и мост вашей «копейки» прослужит вам ещё не один год

Примечание! В основном генератор прекращает подзарядку аккумулятора из-за неисправного регулятора напряжения или пробоя диодного моста. Для более детальной диагностики устройство рекомендуется демонтировать из моторного отсека и установить на слесарную установку.

Замена моста должна осуществляться в определённой последовательности:

После извлечения диодного моста проверяют показатели прохождения тока в цепи. Это можно сделать при помощи омметра или специального тестера. Если полупроводники вышли из строя, нужно будет заменить мост полностью.

Примечание! Сложно самостоятельно заменить отдельные детали моста, для этого требуются определённые навыки.

Чтобы достать до крепления диодов, нужно снять с генератора блок щеток. Отвинчиваются болты, которые держат заднюю и переднюю крышку. От статора снимают одну часть устройства.
Половинка генератора откладывается в сторону. Торцевым ключом отвинчивают гайки фиксации выводов обмотки статора к выпрямительному блоку. Средняя область устройства отсоединится только после открепления минусового провода от «массы». Также с задней крышки снимают болты с соответствующими изоляторами и непосредственно диодный мост.
Новый диодный мост устанавливается на своё место. Теперь в крышку ставят болты с изоляторами, на них надевают выводы обмоток и закручивают гайками.
Ротор и передняя крышка устанавливается в заднюю часть через статор. Корпус генератора стягивают при помощи болтов. На последнем этапе работ монтируют щетки.

Как видно, процесс смены диодного моста не сложен, рекомендуется посмотреть видео и фото для выполнения работ своими руками. Помимо этого начинающему автослесарю предоставляется дополнительная инструкция с детальным описанием процессов. Поскольку цена услуг СТО не для всех приемлема, многие пытаются отремонтировать свой автомобиль самостоятельно.

Источник

http://masteravaza.ru/generator/remont-generatora-generator/vaz-2109-zamena-diodnogo-mosta-v-generatore-690

Замена подшипника задней ступицы ВАЗ 2108 без съемника

Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.

Вынимаем стопорное кольцо;
Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;

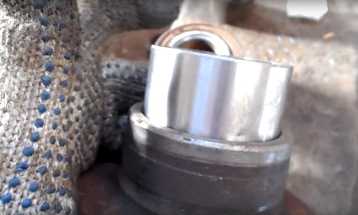

Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);

После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.

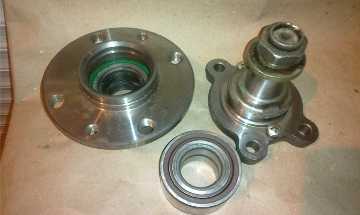

Теперь можно устанавливать новую деталь

Выравниваем ступицу в горизонтальной плоскости.
Обрабатываем новый шарикоподшипник литолом или солидолом.

Устанавливаем деталь абсолютно ровно в отношении посадочного места.
Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.

После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
Монтируем стопорное кольцо;

Как демонтировать диодный мост

Итак:

Снимается минусовая клемма аккумулятора, отсоединяются провода, которые подводятся к пластмассовому кожуху генератора(см.Ремонт генератора ваз 2109 легко и просто).
Отсоединяется колодка проводов «D».
С наконечников положительных проводов убирается резиновый защитный колпачок, после чего отвинчивается крепёжная гайка. Провода снимаются с генератора.
Теперь нужно снять непосредственно пластмассовый кожух генератора. Сначала нужно открепить три пружинных фиксатора, которые располагаются по периметру самого блока.
Регулятор напряжения откручивается при помощи крестовой отвертки.
Он извлекается в сборном состоянии вместе с щётками(см.Ваз 2109: замена щеток генератора своими силами).
Ключом 8-го размера отвинчиваются три болта, фиксирующие мост.
Выводы, подводящие к обмотке статора, для удобства отгибаются в сторону. С помощью крестообразной отвертки откручиваются фиксаторы конденсатора.
Для извлечения диодного моста при помощи ключа 10-го размера требуется открутить две гайки от контактного болта. Также с этого болта нужно снять втулки, после чего убирается и сам болт с моста.

Теперь можно смело приступать к замене поврежденной детали.

Диагностика

Диагностику диодного моста лучше всего делать после его съёма, этот процесс достаточно прост. Естественно, можно обойти демонтаж стороной, но тогда проверка будет неудобной. Одним из методов проверки этого моста считается проверка бортовой системы контроля на предмет утечки тока. Таким образом, если при отключенном моторе и неактивных электроприборах потребление тока равняется 1А за час, то вероятнее всего, проблема будет заключаться именно в диодном мосте.

Примечание! Детальная проверка возможна только при снятии диодного моста.

Проверка реле-регулятора

Сначала нужно проверить реле-регулятор, способствующий поддержке оптимального значения напряжения в машине. Такое реле не даёт возможности напряжению увеличиваться до критического уровня. Итак:

Автомобиль заводится.
Посредством мультиметра вымеряется электропитание.
Прибор нужно переключить в положение измерения напряжения и подключить на клеммы аккумулятора или на выходах генератора.
Напряжение считается нормальным, если его показатели колеблются в пределах 14-14,2 В.
Если при нажатии на газ такой показатель увеличивается более, чем на пол вольта, то реле требует замены.

Проверка диодного моста генератора

Мультиметр устанавливается в режим «звука».
Если в процессе проверки слышится писк в прямом и обратном направлении, то такой диод, скорее всего, пробит и нуждается в замене.

Примечание. Специалисты рекомендуют менять повреждённый элемент в сборе.

Проверка статора прибора

По сути, это цилиндр, внутри которого находится обмотка:

Сначала отсоединяют выходы диодного моста и осматривают всю обмотку на предмет повреждений и подгорания.
Далее мультиметр переводится в режим «измерения сопротивления» и проверяется вся обмотка на наличие пробоин. Для этого необходимо прижать к статору один контакт, при этом второй прижимается к выходу обмотки.
Если сопротивление равно меньше 50 кОм, это может говорить о том, что генератор скоро сломается.

Проверка ротора генератора

Ротор имеет вид стержня с обмоткой, на контактных кольцах которой присутствуют щетки:

Мультиметр переключается в режим «измерения сопротивления».
Выполняются замеры между контактными кольцами.
При малом показатели сопротивления можно сделать вывод, что обмотка в исправном состоянии.

Причина неисправностей ступичных подшипников

Ступичные подшипники на ВАЗ 2109 – детали, часто нуждающиеся в замене, слабое звено. Но основная причина такой слабости даже не качество изделий (хотя это тоже имеет значение), а качество отечественного дорожного покрытия в большинстве регионов.

В среднем, производители обещают 100 000 км пробега своим изделиям, однако, менять ступичные подшипники на ВАЗ 2109 приходится гораздо раньше. В условиях отечественных дорог это 50 000, максимум 60 000 км.

На ВАЗ 2109 нет поворота задней оси, а ступицы жёстко крепятся к подвеске. Подшипник в ступице впрессован плотно, обеспечивая плавный ход вращения самой ступицы на валу. В этой конструкции не должно быть люфта, хруста, заедания, она отвечает за вращение колеса. А сильный удар по подвеске часто приводит к повреждению ступичных подшипников, лихая езда по бездорожью плохо влияет на ходовую часть.

На ведущие колёса вращающий момент передаётся через КПП с двигателя, если ступичные подшипники выходят из строя, это чревато заклиниванием и полной остановкой колеса. Так что, о необходимости замены ступичного подшипника на ВАЗ 2109 лучше всего заботиться заблаговременно.

Причины преждевременного износа детали:

Езда по бездорожью, особенно неаккуратная. Резкое попадание колеса в колдобину, яму, «ударное» преодоление ухабов и рытвин на высокой скорости.
Нет смазки или недостаточное её количество. Причиной потерь смазки становится повреждение защитных пыльников, смазка вытекает, а подшипник истирается и разрушается раньше срока. Повреждение сальников тоже ведёт к потере смазки.
Смазки слишком много.
Качество смазки невысокое или она не подходит данной модели.
Частый перегрев ступичного механизма.
Заменяя подшипник, затяжку выполнили неправильно. Перетянутая ступичная гайка (регулятор теплового зазора) приводит к выходу из строя, из-за трения и перегрева, конусных подшипниковых узлов. При слабой затяжке подшипники разбиваются за счёт возникающего люфта и биения.
Неправильная, неровная, с перекосами запрессовка. Как результат, нагрузки на подшипник неравномерны, износ тоже неравномерен, а работа элемента ненадёжна.
Езда по лужам, мокрой грязи, «по брюхо», на большой скорости. Грязь набивается во все швы, соединения, влага вымывает смазку, металл подвергается окислению, коррозии, трение нарастает, вызывая перегрев механизма.
Балансировка шин не была проведена. Возникающее без этого биение передаётся не только на подшипники ступицы, оно и в салоне ощутимо. Подшипники приобретают недопустимый люфт и разрушаются.
Недопустимый для конструкции размер дисков, колёс. Увеличивая вес колеса (более крупные весят больше), устанавливая красивые большие диски необходимо учитывать допустимые нагрузки со стороны такой конструкции на ступичный механизм. При несоответствии подшипники разрушатся быстро.
Перегрузки под действием разнонаправленных сил вращения и торможения, поворотов, в случае передних колёс. Неисправности тормозной системы, резкие торможения, проблемы с рулевым управлением повышают нагрузки на подшипники, также приводят к их выходу из строя.
Проблемы с амортизаторами. В этом случае механизм испытывает чрезмерные, неравномерные ударные нагрузки.

Конечно, при аккуратной езде ступичные подшипники на ВАЗ 2109 потребуют замены после оговоренных производителями 100 000 км пробега, у любой детали свой срок службы. Так или иначе, необходимость замены определяется по ряду характерных признаков. Их желательно знать, чтобы вовремя поменять ступичный подшипник на ВАЗ 2109, но не позволить недобросовестным специалистам СТО навязать дорогостоящую, ненужную услугу.
