Замена выжимного подшипника lada 2114 (ваз 2114)

Проверка

Чтобы убедиться, что сцепление действительно нуждается в замене выжимника на ВАЗ 2114, его сперва рекомендуется проверить как следует на предмет неисправностей. Это позволит определить, действительно ли причина неполадок заключается именно в этом устройстве.

Подшипник дает возможность диску выйти из зацепления с корзиной, плюс дополнительно обеспечивает включение и отключение сцепления.

Существует два типа выжимников:

1. Роликовые. Они работают на основе жесткой связки тяг.
2. Гидравлические. Гидравлическая система обеспечивает передачу усилия.

Определить неисправность выжимного подшипника может даже малоопытный автовладелец. Проявляется поломка данного элемента следующим образом:

• При движении возникают посторонние звуки, шумы;
• Передачи переключаются сложно;
• При совершении обгонов сцепление может полностью пропадать;
• Появляются пробуксовки во время ускорения и пр.

Если выжимник оказался действительно неисправным, обязанность каждого автовладельца — выполнить его незамедлительную замену. Сделать это можно с помощью мастеров станций технического обслуживания, либо своими руками.

Общие принципы замены сцепления ВАЗ 2114

Вообще сцепление ВАЗ 2114 меняется очень даже просто и каждому автолюбителю под силу освоить ее самостоятельно. Нужно просто освоить ключевые моменты этого процесса, а если есть возможность, то попросить о помощи напарника, у которого уже имеется опыт в замене сцепления. Это значительно ускорит процесс замены сцепления.Прежде всего стоит найти смотровую яму, так как на ней работать будет гораздо удобнее. Если же такой возможности нет, то нужно приподнять переднюю часть автомобиля, подставив под нее, например, кирпичи.

Далее следует снять колеса с автомобиля.Затем нужно отсоединить трос сцепления от коробки передач, а также снять кронштейн. Также вручную нужно отсоединить трос спидометра, подключенный к коробке передач. Еще нужно открутить болты, крепящие поворотные кулаки и шаровые опоры.Следует предварительно ослабить болты, которыми крепятся шаровые опоры к поворотным кулакам. Также нужно открутить болты, крепящие левый кронштейн растяжки. Это будет способствовать тому, что вы сможете повернуть продольный рычаг на 90 градусов вниз.

Далее нужно проверить, крепится ли к коробке масса. Если да, то ее также придется отсоединить. Затем придется снять опоры мотора, привод переключения передач, кожух защиты маховика.Теперь находим три болта с гайкой, которыми крепится к двигателю коробка передач. Если коробку передач снимать не нужно, то этот шаг мы пропускаем и переходим к следующему. Есть способ замены сцепления без снятия коробки передач. Откроем его секрет.Нужно заблаговременно найти три шпильки, которые по диаметру будут совпадать с болтами. Именно ими и будет закреплена коробка передач относительно двигателя, однако, по длине они должны быть немного больше. Их нужно будет вставить вместо болтов. При этом нужно учесть тот момент, что замену следует производить поодиночке, а не всех сразу.

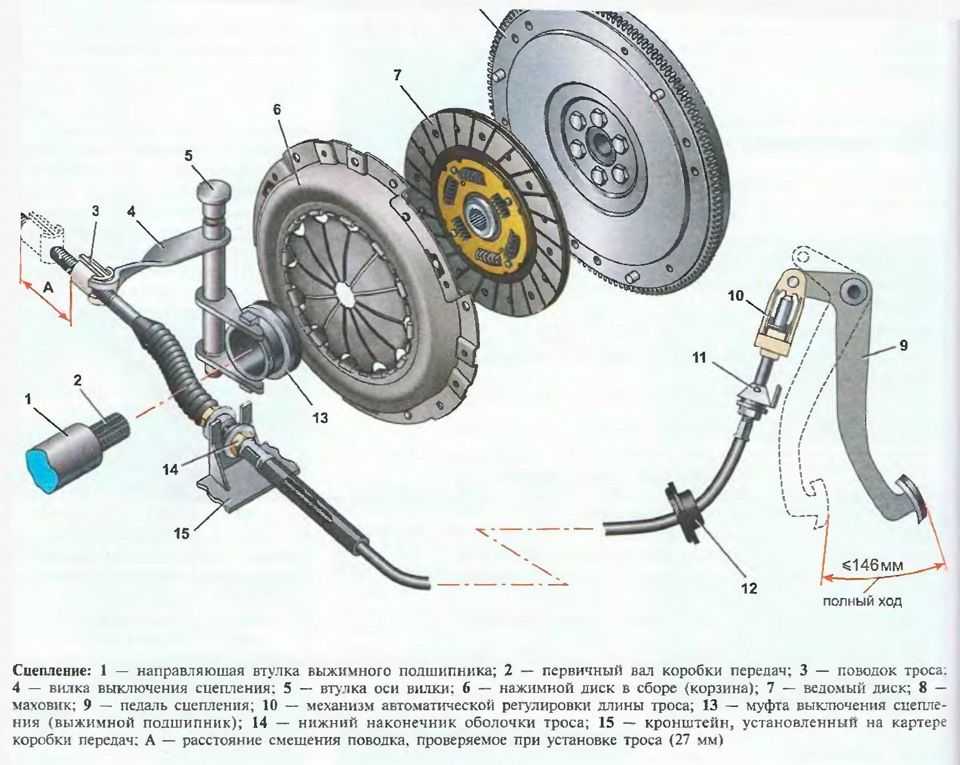

Схема сцепления ВАЗ 2114

Шпилькам предстоит роль направляющих и именно по ним будет двигаться коробка в тот момент, когда вы будете снимать и ставить на место сцепление своего ВАЗ214.Нужно отодвинуть коробку таким образом, чтобы лучше было подбираться к и снимать ее

Откручивать нужно очень осторожно.Плавно подходим к завершающему этапу. Берем вышедшее из строя сцепление и меняем на комплект нового

Следует обратить внимание на то, что менять лучше именно все в сборе, а не отдельными запчастями. В противном случае через короткий промежуток времени вы снова можете проделывать эту же работу заново, так как из строя может выйти еще какая-нибудь деталь

Заменив сцепление на новое, его нужно будет еще и отцентрировать, вследствие чего производится его регулировка. Лучше для этого использовать специальную оправу для регулировки и центровки, которую нужно заблаговременно приобрести. Кстати, стоит она довольно таки недорого, поэтому особого урона по вашему бюджету не нанесет. Когда данный этап работ завершен, нужно собрать все в обратном порядке, не забыв при этом расположение деталей. Какое место должна занимать каждая деталь можно посмотреть также по схеме.

Своевременная регулировка также избавит вас от последующих хлопот. Также шлицы первичного вала и выжимной подшипник лучше смазать тонким слоем смазки. Это будет способствовать долговечной и надежной работе механизма и защитит его от преждевременных поломок. Завершив все вышеперечисленные работы, следует провести регулировку напряжения троса и проверить работу привода сцепления. Для этого может понадобиться помощь напарника, который должен будет выполнять следующие действия:

• нажимать на педаль и отпускать ее по команде;

• затягивать и отпускать трос, регулируя тем самым его напряжение.

Замена сцепления ВАЗ 2114

Быстрая замена сцепления на ВАЗ 2115

Когда нужно проводить замену сцепления на отечественных автомобилях? Это нужно делать тогда, когда сцепление начинается пробуксовывать во время нажатия педали и после появления посторонних звуков или скрипов. Для замены сцепления на автомобиля нужна будет оправка центровки. Нужно менять сразу же два диска: ведомый и нажимной, а также нужно сразу заменить выжимной подшипник. Для проведения этих работ нужно обязательно снять коробку переключения передач. Не нужно забывать и о метках, положение корзины нужно будет обязательно пометить в маховике. Берем гаечный ключ на 8 и откручиваем 6 крепежных болтов корзины к маховику.

Маховик скорее всего будет проворачиваться на ВАЗ 2115, 2114, 2113, поэтому его нужно будет держать монтажкой. Болты полностью удалены, осталось только снять корзину и ведомый диск.

Нужно посмотреть на выступ муфты выжимного подшипника, там есть небольшая пружина, которую нужно убрать, сделать это нужно с помощью обычной отвертки. Теперь есть хорошая возможность вытащить выжимной подшипник вместе с муфтой, нужно снять конструкцию и пружину. Состояние вилки выключения сцепления нужно внимательно осмотреть и заодно осмотреть состояние прилегающей втулки. Если они изношены, тогда все детали нужно заменить на новые.

Не нужно забывать о том, что вилка располагается внутри резинового чехла, который выполняет защитную функцию. При замене сцепления ВАЗ 2115, 2114, 2113 из отверстия картера нужно аккуратно достать пластмассовую втулку вилки, ось рычага перемещаем и перемещаем нижний конец со своего места, таким образом вилку выключения сцепления можно с легкость вытащить.

Все детали нужно тщательно промыть в специальной посуде с керосином, после мойки нужно осмотреть их состояние. Нельзя устанавливать на место поврежденные детали, потому что через некоторое время они окончательно выйдут из стороя и таким образом могут сломаться другие детали конструкции, а это повлечет за собой дорогостоящий ремонт многих деталей сцепления. Старую смазку аккуратно удаляем, вал коробки передач нужно зачистить и промыть, заодно это можно сделать со втулкой подшипника. Нужно купить специальную смазку под названием ШРУС-4 и нанести ее тонким слоем.

Теперь все нужно собрать обратно: на картере фиксируем пружину сцепления, запрессовываем выжимной подшипник и вилку, все нужно делать в обратном порядке к снятию. На поверхность нужно нанести новую смазку. В торец коленчатого вала нужно вставить центрирующую оправку. Сверху оправки нужно вставить ведомый диск сцепления ВАЗ 2115, 2114, 2113 .

Диск нужно устанавливать так, чтобы та сторона, на которой ступица больше всех выпирает, направлялась в сторону коробки переключения передач

После этого на родное место нужно установить корзину, на данном этапе роботе нужно обратить внимание на метки, которые должны совпадать с метками на маховике. Теперь берем гаечный ключ на 8 и затягиваем 6 болтов крепления и работу эту нужно делать равномерно, момент затяжки — от 2 до 3 кгс/м

Опору нужно убирать и на место установить коробку переключения передач. Когда сборка полностью завершена, нужно проверить работоспособность сцепления.

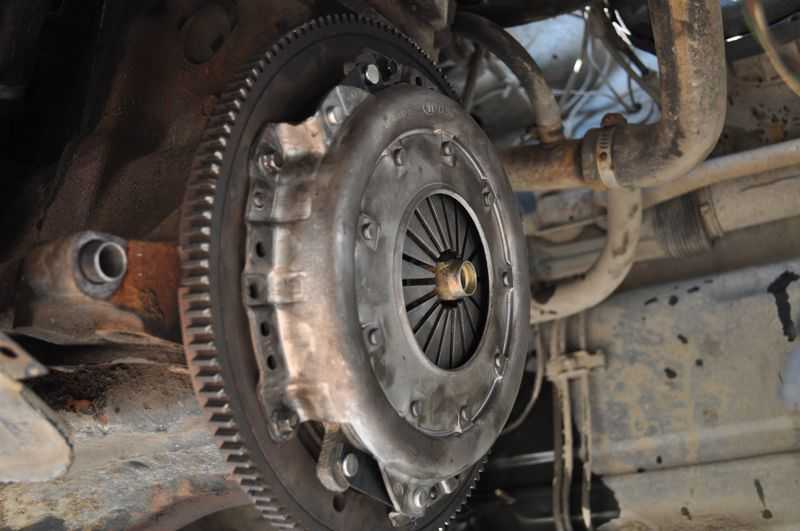

Разборка и снятие сцепления

Рассчитывая стоимость замены сцепления ВАЗ 2114, нужно ориентироваться на цену деталей и к ней добавить оплату работы специалиста. В случае если работы будут производиться самостоятельно, это позволит немного сэкономить. Если ремонт планируется проводить в гараже – наличие смотровой ямы приветствуется. Можно обойтись и без нее, но это доставит дополнительные неудобства и лишние хлопоты.

Для успешного выполнения работ в распоряжении нужно иметь:

• стандартный набор рожковых (накидных) ключей и желательно головок, в том числе для откручивания гайки на ступице (№30);
• съемник шаровой опоры;
• ключ, для откручивания болтов на колесах («балонник»);
• домкрат;
• таль, либо отрезок бруса с веревкой для вывешивания двигателя;
• монтировка;
• отвертка, для фиксации маховика;
• оправка, для центровки ведомого диска;
• деревянные колодки, для установки под авто.

Технология установки нового подшипника

Чтобы установить новое сцепление, требуется иметь центровочную оправку. Одновременно, меняя подшипник первичного вала, заменяют диски:

• нажимной;
• ведомый.

Совместно с ними меняется также выжимной подшипник. От двигателя откручивается и снимается коробка передач. После этого удаляется корзина. Но, перед тем как ее снимать, необходимо сделать отметку положения корзины на маховике. Насечку можно нанести цветным маркером. Гаечным ключом откручиваются все крепежные болты, которые держат корзину. В большинстве случаев маховик начинает проворачиваться.

Его фиксируют обычной монтировкой. После удаления болтов вместе с ведомым диском снимается и корзина. Муфта опорных подшипников имеет маленькую пружинку, ее просто отщелкивают плоской отверткой. После этого выжимной подшипник легко вытаскивается совместно с муфтой и закрепленной пружиной. После снятия обнажится прилегающая втулка. Ее нужно тщательно осмотреть и в случае обнаружения трещин и большого износа заменить.

Сама вилка расположена в резиновом чехле, выполняющем охранную и защитную функции. Чтобы вытащить вилку, необходимо из картера извлечь пластмассовую втулку, переместить ось рычага и сместить нижний конец вилки. В результате она легко покинет свое место. Деталь необходимо промыть керосином и тщательно осмотреть.

Компонентам, имеющим дефекты и поломки, необходима замена. Надо сказать, что должны устанавливаться только новые детали. Нельзя возвращать на место комплектующие с дефектом, они очень быстро сломаются и станут причиной поломки других деталей. А это чревато серьезным и дорогостоящим ремонтом. Поэтому необходимо установить новый подшипник первичного вала, новый опорный подшипник.

Замена подшипника своими руками

Делается замена старой смазки вала ВАЗ. Его необходимо хорошо промыть и тщательно вычистить. Ось коробки передач, втулка подшипника также промываются и зачищаются. Для работы потребуется специальная смазка, называемая «Шрус-4», которой тонким слоем покрывают все детали: подшипник первичного вала, оси и опорный подшипник.

Таким образом, проводятся замена выжимного подшипника, замена подшипника первичного вала. Можно приступать к сборочным работам. К картеру прикрепляется пружина сцепления. На ось плотно сажается выжимной подшипник, вставляется вилка. Дальнейшая последовательность действий аналогична работам по разборке, но производится в обратном порядке.

На собранные детали вновь наносится слой смазки. Центрирующая втулка надевается на ось коленчатого вала. Поверх оправки вставляется ведомый диск. Он должен смотреть своей выпирающей стороной на КПП. После установки диска ставится корзина, причем сделанные предварительно метки должны совпадать.

Гаечным ключом затягиваются все болты. Момент затяжки проверяется динамометром. Он не должен превышать 2 кгс/м. Осталось только смонтировать коробку передач, провести проверку работоспособности выжимного подшипника.

КАК МЕНЯЮТ ПОДШИПНИК

Во время движения слышно как сильно гудит что-то в коробке. Передачи включаются с большим трудом и шумом. Это означает только одно, необходима срочная замена выжимного подшипника ВАЗ 2114. Сразу хочется отметить, что особых проблем при замене не существует. При желании её можно выполнить самостоятельно.Давайте рассмотрим, как можно своими руками произвести его замену.

КАК ЕГО ВЫБРАТЬ

При выборе новой запасной части, следует поинтересоваться производителем этого изделия и наличием сертификата качества. Наличие в торговых сетях подделок могут надолго вызвать недоверие к серьёзным компаниям, производящим надёжные запасные части.

Вам могут предложить изделия таких фирм, как «FAG», «UBP», АвтоВаз, ДК, СБ3 ТА, «LSA». Стоимость может колебаться от 200 до 800 рублей. О том, какой подшипник лучше для ВАЗ 2114, лучше посоветоваться с теми, кто уже менял на своей машине, или специалистами сервисных центров.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ПО ЗАМЕНЕ

Замену «выжимного» проводить лучше всего в смотровой яме в гараже, или на подъёмнике. Но ввиду того, что подъёмник имеется не в каждом гаражном кооперативе, будем менять «выжимной» на яме. Для этого необходимо снять с двигателя коробку перемены передач.

Процесс снятия КПП рассматривать сейчас не будем. Он очень подробно расписан в различных источниках. Чтобы произвести замену «выжимного» приготовьте следующие инструменты:

• Отвёртку плоскую;
• Набор гаечных ключей;
• Смазку ШРУС-4.

Смазка ШРУС-4

Можно использовать Литол-24 или другие подобные смазки. Процесс замены происходит следующим образом:

1. Будем считать, что коробка уже снята. Поэтому нужно разъединить зацепление муфт на подшипнике.
2. Далее вам предстоит вынуть подшипник из направляющей вместе с муфтой;
3. Отжимают лапки (четыре штуки) пружинного держателя и снимают его;
4. Теперь можно вынуть подшипник из муфты;
5. Все снимаемые детали тщательно осматривают, при необходимости меняют новыми запасными частями;
6. Прежде чем установить новый подшипник, его нужно хорошо проверить. У него должно наблюдаться лёгкое вращение и отсутствовать даже небольшой люфт.
7. Если проверка подтвердила надёжность подшипника, его можно установить на своё место;
8. На поверхность направляющей втулки наносится слой смазки;
9. Устанавливают подшипник и фиксируют его фиксаторами.

После этого можно приступить к установке КПП. После установки всех элементов сцепления и трансмиссии на свои места, необходимо проверить работоспособность привода сцепления. Если это нужно, то проводят его регулировку.

Если имеются хоть малейшие сомнения в возможности самостоятельной замены «выжимного», лучше обратиться в сервисный пункт. Стоимость замены в автосервисе примерно в 3000-3500 рублей с предоставлением гарантий выполненных работ.

Пошаговая инструкция по замене сцепления на ВАЗ 2114 своими руками.

1. Для начала нужно заехать на эстакаду или смотровую яму, снять колеса и отсоединить от картера провод массы и трос привода сцепления.
2. Далее снимаем стартер, для того, чтобы легче было снять коробку. Делаем это следующим образом: выкручиваем три гайки, откручиваем клеммы, провода и, ослабив хомут, «сдергиваем» привод переключения передач.
3. Снимаем трос спидометра, колодку провода заднего хода, откручиваем крепления растяжек к рычагам подвески.
4. Палец опоры выпрессовываем из поворотного рычага. Выкручиваем два болта и отсоединяем от поворотного кулака шарнир.
5. После нужно выдавить наконечник внутреннего ШРУСа (можно использовать монтировку) и заглушить отверстие в коробке, дабы при демонтаже не пролить масло.

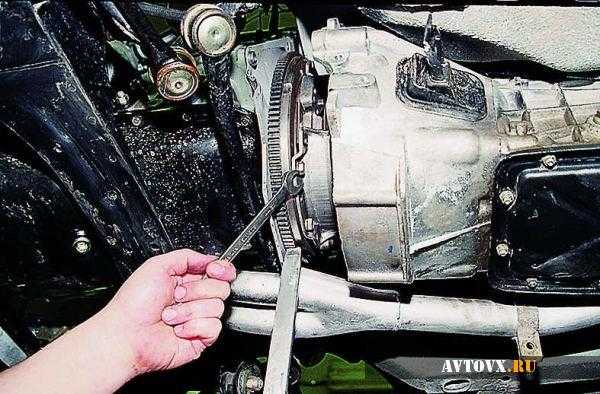

6. Пришел черед картера сцепления: открутив три болта, снимаем нижнюю защиту. Двигатель и коробку опираем на бруски или подвески. Откручиваем поочередно заднюю и левую опоры.
7. Выкручиваем еще одну гайку и три болта, стаскиваем коробку переключения передач (аккуратно, не задевая лепестков нажимной пружины первичным валом). Осматриваем КПП. При наличии необходимости, заменяем выжимной подшипник.
8. Чтобы не выпал нажимной диск, понадобится оправка. Вместо оправки можно использовать старый первичный вал. Ведущий диск фиксируем отверткой. Теперь откручиваем все болты крепления и  вставляем оправку.
9. Можно снимать сцепление в сборе. К слову, его, действительно, лучше менять целиком, однако и частично заменить вышедшие из строя детали также возможно. Осматриваем ведомый диск и нажимной диск на предмет наличия неисправностей.
10. Сборка сцепления производится строго в обратной последовательности. Диски должны располагаться по центру.

Какое лучше?

При выборе нового комплекта сцепления для ВАЗ 2114 обязательно нужно обратить внимание на изготовителя комплекта

Это очень важно, так как, приобретая дешевый комплект, вы рискуете через определенное время снова столкнуться с данной проблемой. Часто недорогие подделки довольно быстро ломаются, не выдерживая нагрузок

Вследствие этого подобная экономия в ближайшее время станет причиной повторного ремонта. И немаловажен тот момент, что от качества купленного вами комплекта зависит не только ваша личная безопасность, но и безопасность пассажиров, которых вы перевозите и окружающих. Так как невозможно предсказать, когда та либо иная деталь не выдержав нагрузки, выйдет из строя. Вследствие этого, приобретая новый комплект сцепления, необходимо обязательно думать о качестве гарантированном изготовителем, а уже потом о его стоимости. Разница в стоимости небольшая, а вот возможность поломки в самый нежелательный момент у подделок намного выше

Часто недорогие подделки довольно быстро ломаются, не выдерживая нагрузок. Вследствие этого подобная экономия в ближайшее время станет причиной повторного ремонта. И немаловажен тот момент, что от качества купленного вами комплекта зависит не только ваша личная безопасность, но и безопасность пассажиров, которых вы перевозите и окружающих. Так как невозможно предсказать, когда та либо иная деталь не выдержав нагрузки, выйдет из строя. Вследствие этого, приобретая новый комплект сцепления, необходимо обязательно думать о качестве гарантированном изготовителем, а уже потом о его стоимости. Разница в стоимости небольшая, а вот возможность поломки в самый нежелательный момент у подделок намного выше.

О признаках неисправности и причинах их появления

Основным признаком того, что вышел из строя выжимной подшипник, являются стуки и свист при работающем двигателе, при попытке включить скорость.

Если такой звук появляется в зимнее время, то это не всегда говорит о том, что выжимной подшипник сцепления ВАЗ 2114 вышел из строя. Корпус «выжымного» изготовлен из высококачественной стали, которой не страшны перепады температур, она имеет низкий коэффициент температурного расширения. Направляющую втулку изготавливают из обычной стали, поэтому она будет реагировать на изменение температур. Но если шумы, стуки, свист продолжают усиливаться, необходимо заняться его ремонтом или заменой.

В большинстве случаев виновниками преждевременного выхода из строя «выжимного» становятся сами водители. Очень плохо сказывается на сроке службы подшипника такая вредная привычка, как удержание ноги на педали.

Сам по себе подшипник достаточно прочный, и выход его из строя раньше времени происходит по вине водителей, особенно новичков. Возможные признаки неисправности выжимного подшипника сцепления ВАЗ 2114 мы рассмотрели, поговорим теперь о том, что делать в такой ситуации. Сильно шумит выжимной подшипник ВАЗ 2114, в таком случае ремонту он не подлежит, необходима замена выжимного.

Несколько десятилетий назад ещё практиковался такой метод ремонта «выжимного» когда его варили в моторном масле, и на некоторое время восстанавливали его работоспособность. Сегодня такой метод применить нельзя. Сильно изменилась конструкция силового агрегата, моторы стали намного мощнее, увеличилось число оборотов двигателя.Из-за этого, претерпела изменения и конструкция «выжимного», поэтому приходится только поменять выжимной подшипник.
