Замена выжимного подшипника lada 21065 (ваз 21065)

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 — 105
—/— 2190-31601000	—/—	—/—
—/— 302050901	—/—	—/—
—/— 302052223	—/—	—/—
—/— 302052307	—/—	—/—
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 — 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 — 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин — код»	вин-код.рф/
2.	«Автопитер»	http://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	http://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

Замена сальников

Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.

Сальник первичного вала

Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.

Сальник первичного вала КПП установлен в картере механизма сцепления

Описание и размеры

Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.

Замена сальника первичного вала

Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления. Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.

Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке

Сальник вторичного вала

При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.

Описание и размеры

Манжета вторичного вала имеет такие размеры: 32x56x10 мм

При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности

Замена сальника вторичного вала

На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:

1. Демонтируем центрирующее кольцо со вторичного вала.
2. Снимаем стопорный элемент.
3. Откручиваем гайку на 30.
4. Снимаем фланец съёмником или сбиваем его молотком.
5. Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
6. Новую манжету запрессовываем подходящим отрезком трубы.

Неисправности сцепления ВАЗ 2107

Основными признаками неисправного сцепления ВАЗ 2107 являются:

• с трудом переключаются передачи;
• пробуксовывает ведомый диск;
• появляется вибрация;
• свистит нажимной подшипник;
• сцепление туго выключается;
• педаль не возвращается из нижнего положения.

Разрушение нажимного диска и кожуха корзины может привести к очень серьёзным последствиям

Практически любая неисправность сопровождается посторонними звуками — шумом, стуками, свистом и т. п.

Не переключаются передачи

Если передачи переключаются с трудом, опытный водитель сразу скажет, что сцепление ведёт. Другими словами, сцепление выключается не до конца. В результате при трогании с места затруднено включение первой передачи, а при нажатой педали автомобиль медленно движется. Причинами такой ситуации могут быть:

• Увеличенное расстояние между опорной поверхностью нажимного подшипника и пяткой корзины. Его нужно установить в пределах 4–5 мм, изменяя длину штока рабочего цилиндра.
• Покоробились пружинные сектора ведомого диска. Диск нужно заменить на новый.
• Увеличилась толщина ведомого диска из-за вытягивания заклёпок, крепящих фрикционные накладки. Диск нужно заменить на новый.
• Заедание ведомого диска на шлицах ведущего вала КПП. Дефектуются обе детали, при необходимости заменяются на новые.
• Недостаток тормозной жидкости в бачке главного цилиндра или скопление воздушных пузырьков в системе гидропривода. Рабочая жидкость доливается до необходимого уровня, прокачивается гидравлика сцепления.

Сцепление буксует

Сцепление может начать буксовать по следующим причинам:

• отсутствует зазор между нажимным подшипником и пятой корзины;
• не отрегулирован привод сцепления;

• на трущиеся поверхности попало масло;

• засорился перепускной канал в корпусе главного цилиндра;
• педаль сцепления не возвращается в исходное положение.

Устраняются такие неисправности регулировкой привода, заменой сальников, прочисткой канала проволокой, обнаружением и исправлением причин заедания педали.

Сцепление работает рывками

Если сцепление начинает работать рывками, это может быть вызвано следующим:

• ведомый диск заклинил на шлицах ведущего вала КПП;
• на фрикционных накладках образовались замасленные участки;
• не отрегулирован гидропривод сцепления;
• стальной диск корзины покороблен, некоторые фрикционные пружины потеряли упругость;
• неисправен ведомый диск.

В таких ситуациях чаще всего требуется полная замена сцепления.

Шум при включении сцепления

Появление при отпускании педали сцепления скрежета и дребезжания может быть обусловлено следующим:

• нажимной подшипник заклинил из-за отсутствия смазки;
• заклинил подшипник ведущего вала КПП в маховике.

В обоих случаях проблема решается заменой подшипника.

Шум при выключении сцепления

При нажатии на педаль сцепления слышен стук, лязг, дребезжание, чувствуется вибрация на рычаге скоростей. Причины могут быть следующие:

• неисправна демпферная часть ведомого диска (пружины, гнёзда);

• сильно изношено шлицевое соединение ведомого диска и ведущего вала КПП;
• отсоединилась, утратила упругость или поломалась возвратная пружина вилки включения/выключения сцепления.

Во всех случаях следует заменить изношенные элементы на новые.

Педаль возвращается, но сцепление не работает

Иногда случается, что сцепление не работает, но педаль возвращается в исходное положение. Это может быть связано со следующими ситуациями:

• попадание воздуха в систему гидропривода;
• износ уплотнительных колец главного и рабочего цилиндров;
• недостаток рабочей жидкости в бачке.

В этих случаях следует прокачать гидропривод, заменить резиновые кольца на новые и долить рабочей жидкости в бачок.

Тугое сцепление

Мягкость сцепления определяется силой давления на пяту корзины для отведения нажимного диска. Величина усилия зависит от упругости демпферных пружин. Для сцепления ВАЗ 2107 подходят корзины многих производителей, в том числе и иностранных. Тугая педаль сигнализирует водителю, что ресурс корзины подходит к концу.

Педаль выключает сцепление в начале/конце своего хода

При нажатии на педаль сцепление может выключиться в самом начале или, наоборот, в самом конце. В таких ситуациях потребуется регулировка свободного и рабочего хода педали. Свободный ход регулируется изменением длины ограничительного винта педали, а рабочий — изменением длины штока рабочего цилиндра. Кроме этого, увеличенный свободный ход может быть следствием износа накладок ведомого диска.

Последовательность действий при снятии и замене сцепления Лады Гранты с тросовым приводом

1. После снятия МКПП (процесс описан выше), помечаем метками расположение корзины и маховика. В том случае, если не планируем заменять корзину, нажимной диск. Решение принимает ремонтник, основываясь на результатах диагностики.

Снятая МКПП

1. Отвинчиваем болты, снимаем корзину с нажимным, ведомым диском.

Корзина с диском

1. Извлекаем диски из корзины сцепления.

Извлечение диска из корзины

1. Проводим дефектовку деталей, смежных механизмов, элементов.

На что обратить внимание при дефектовке:

• трещины, надломы в деталях;
• углубления более чем на 0.2 мм;
• проверяем отсутствие трещин на диафрагменной пружине;
• осматриваем опорные кольца, на них не должно быть следов износа, видимых, явных дефектов;

Заменяем изношенные элементы новыми по мере необходимости.

Установка сцепления на Ладу Гранту своими руками

1. При помощи оправки устанавливаем ведомый диск, корзину, центрирующие штифты.
2. Фиксируем корзину к маховику тремя болтами. Болты заворачиваем равномерно по принципу диагонали с усилием 37 Н.м. Используем динамометрический ключ.
3. Снимаем оправу, устанавливаем механическую коробку передач.
4. Фиксируем привод сцепления на МКПП.
5. Регулируем расстояние от пластиковой втулки к вилке привода. Оно должно быть равно 27 мм. Корректируем значение ключ на «10».

Отмеряем 10 мм

Где находится механизм тросикового сцепления Лады Гранты

В автомобилях семейства Лада Гранта сцепление установлено под кожухом маховика на стыке мотора с корпусом МКПП. Для проведения профилактических работ необходимо полностью/частично демонтировать трансмиссию.

Замена сцепления ВАЗ шестой модели своими руками

Часто российские автолюбители спрашивают, как поменять сцепление ВАЗ 2106 самостоятельно, без привлечения сил и средств ремонтных органов. В этом случае надо знать, что иногда требуется проведение замены вследствие износа отдельных узлов и механизмов этого агрегата. Такой вид ремонта сцепления может осуществляться, как целиком, так и по отдельным компонентам.

К примеру, замена диска сцепления ВАЗ 2106 ведомого типа, а также ведущего диска обычно осуществляется в одномоментном порядке. Технологические операции такого типа считаются достаточно сложными, требующими специальных навыков и определенной сноровки. При отсутствии ремонтной практики и слабого знания устройства «шестерки» лучше загнать автомобиль в сервис и там провести необходимую работу. Такая замена сцепления проводится 2 вариантами:

• со снятием МКПП;
• без демонтажа коробки передач.

Аналогично, без снятия МКПП, производится замена вилки сцепления ВАЗ 2106, хотя такие операции по ремонту в цехах станции техобслуживания проводится со снятием этих элементов трансмиссии. Если производить снятие сцепления по полной программе, то это займет продолжительное время. Если же эти ремонтные операции будут производиться на специализированной станции технического обслуживания легковых автомобилей или в штатном сервисном центре ВАЗ, то это будет стоить достаточно дорого.

Для производства замены сцепления ВАЗ 2106 необходимо обладать определенными навыками для производства слесарных работ и иметь под рукой необходимый набор инструментов и новое изделие, подлежащее замене. Рассмотрим процедуру снятия сцепления без демонтажа механической КПП, которая осуществляется с соблюдением следующих ремонтных операций:

1. Устанавливаем автомобиль на ровной площадке и подпираем колеса противоуклонными стопорами. При этом оставляем МКПП включенной на первую скорость, чтобы карданный вал и колеса были относительно неподвижными.
2. Рассоединяем карданную передачу и МКПП, те же действия производим и с РЦС.
3. Размыкаем контактную группу подключения фонаря кормового хода.
4. Откручиваем защитный кожух сцепления со стороны двигателя, с донной части отсоединяем траверс ходовой части.
5. Демонтируем 2 крепежа опоры КПП.
6. Сдвигаем на предельно допустимое расстояние механическую КПП.
7. С учетом того, что узел переключения скоростей будет лежать на резонаторе, необходимо установить страховочную подпорку под корму КПП.
8. Уперев монтировку в маховик, гаечным ключом свинчиваем крепеж корзины сцепления.
9. Вращая коленчатый вал мотора, создаем комфортное положение для снятия крепежа.
10. Отодвигаем к ранее сдвинутой КПП корзину и освободившее пространство используем для демонтажа ведомого диска с последующим его снятием.
11. Далее по необходимости производим замену вилки сцепления и демонтируем подшипник выжимного типа с вала КПП первичного назначения.
12. Последующая установка сцепления проходит по обратному сценарию.
13. Перед монтажом узла требуется его почистить и протереть свежей ветошью все съемные компоненты.
14. Проводим центровку нажимного диска по отношению к торцевому подшипнику коленчатого вала с помощью снятого аналогичного вала первичного типа или оправки особенной формы, которую можно приобрести в специализированных торговых точках по продаже аксессуаров и автозапчастей.
15. На конечном этапе затягиваем крепеж корзины сцепления к маховику.

В интернете можно посмотреть видео «замена сцепления ВАЗ 2106», на котором наглядно показана последовательность проводимых операций.

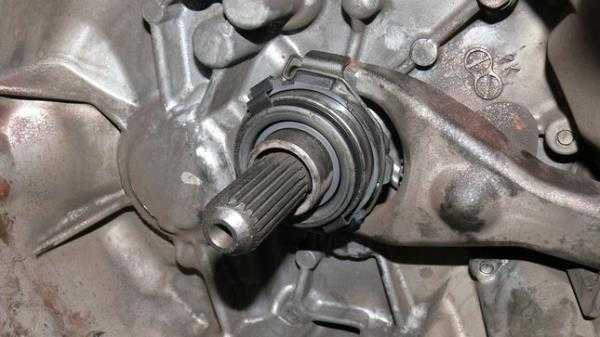

Важная информация про выжимной подшипник на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Выжимной подшипник — не все люди знают что это вообще такое, для чего он нужен в работе двигателя и как же определить то что он пришел в негодность и ещё кой какие мелочи, поэтому мы сегодня ответим на все эти вопросы касающиеся выжимного подшипника сцепления.

Что такое выжимной подшипник, зачем он нужен в работе двигателя и как он выглядит?

Выглядит данный агрегат в виде обычного подшипника, но только на нём в обязательном порядке установлена муфта, поэтому как такой подшипник покупается и ставиться в сборе с муфтой. (Муфта указана стрелкой)

Научным языком: Сам по себе выжимной подшипник предназначен только лишь для отведения нажимного диска сцепления от ведомого диска, проще говоря он активируется только лишь при нажатии на педаль сцепления (Обозначена цифрой 17 на фото) и при её удерживании, то есть когда вы находитесь в автомобиле вы нажимаете на педаль, а после нажатия на педаль выжимной подшипник (Цифра 10) давит на отжимные рычаги (Цифра 9) тем самым отделяет нажимной диск сцепления (2) от ведомого (3) для того, чтобы шестерни которые находятся в коробки (Одна из множества шестерён коробки, указана цифрой 12) перестали вращаться, потому что как мы все знаем, для того чтобы переключить скорость на коробки её шестерни должны находится в неподвижном состоянии.

Так вот после того как сцепление нажато и шестерни коробки находится в неподвижном состоянии, вы можете смело переключать скорость не опасаясь того что коробка выйдет из строя, а после переключения скорости вы скорее всего начнёте плавно отпускать педаль и тем самым выжимной подшипник пойдёт обратно, поэтому после того как вы уберёте ногу с педали выжимной подшипник (10) пойдёт назад вместе с нажимным диском (2) и вилкой (13), но здесь уже подшипник по сути никакой роли не играет, так как он просто идёт назад а происходит это из-за того что пружинки которые установлены между корзиной сцепления и нажимным диском (8) выпрямляются, и из-за этого весь привод сцепления так сказать встаёт на свои места, то есть нажимной диск, сам выжимной подшипник и т.д.

Как такового определённого срока годности у этого подшипника нет, но есть несколько вариантов благодаря которым можно понять то что выжимной подшипник пришёл в негодность, а именно:

Обычно когда он выходит из строя, он начинает шуметь но этот шум бывает только лишь тогда, когда вы нажимаете на педаль сцепления и когда вы её удерживаете, в других случаях шума быть недолжно, но если у вас не будет отрегулирован зазор между толкателем рабочего цилиндра и вилкой, то в таком случае шум подшипник будет издавать даже при выключенной педали сцепления. (О том как отрегулировать педаль сцепления, см. в статье под названием: «Регулировка сцепления на ВАЗ». В этой статье перейдя по ссылки найдите рубрику: «Когда нужно регулировать сцепление?» и там будет сказано на счёт этого зазора который обязательно должен быть между штоком рабочего цилиндра и вилкой, и в этой статье будет сказано о том как этот зазор выставить если у вас его нет)

Что мне надо сделать, чтобы выжимной подшипник прожил более долгую жизнь? Вот такие вот нам вопросы задают очень часто, потому что замена выжимного подшипника работа не из лёгких и оплачивается она тоже хорошо, поэтому большинство людей и удивляются когда слышат такую цену, вот после этого у большинства людей и возникает такой вопрос.

Так давайте же на него ответим. Для того чтобы подшипник прослужил долгую жизнь, первое и самое главное обязательно должен быть зазор между током рабочего цилиндра и вилкой (Об этом было сказано ранее). Поэтому если как такового зазора не будет, и вилка будет удерживать шток в натяг, то и выжимной подшипник проживёт не очень то долгую жизнь, потому что он будет всегда находиться по напряжением.

И ещё один нюанс. Чтобы подшипник прожил долгую жизнь, так же не нужно постоянно держать педаль сцепления в выжатом состоянии, вообще попытайтесь значительно сократить время когда педаль у вас будет находиться в полу и попытайтесь её трогать лишь только при переключении.

Источники

• http://allanda-auto.ru/avtodajdzhest/vyzhimnoj_podshipnik_kak_zamenit.html
• http://allanda-auto.ru/avtodajdzhest/gde_nahoditsya_podshipnik_vyzhimnoj_podshipnik.html

Замена сцепления и прокачка системы

Итак, если планируется замена только ведомого диска, то болты с резьбой на «10» все равно необходимы. Также для проведения работы потребуются первичный вал или болванка подходящей формы (для центровки). Но они нужны лишь если нет центрующего устройства. Если старая корзина будет устанавливаться снова, наметьте ее положение на маховике и только после этого выкручивайте болты. Но гораздо эффективнее будет, если все узлы заменить на новые. Это позволит избежать неожиданных поломок в дальнейшем. Например, может загудеть выжимной подшипник, что не очень приятно. Снять корзину и ведомый диск не составит труда, достаточно выкрутить шесть болтов, удерживающих весь механизм на маховике.

Далее, изучив венец, делаем вывод о целесообразности его замены либо же перестановки. Если износ довольно большой, деталь желательно снять. Для этой цели подойдут зубило и молоток, легкими постукиваниями по окружности добиваемся сползания венца. Установка его еще проще: необходимо только прогреть деталь на огне, можно на газовой плите, а можно и с помощью паяльной лампы. После этого венец укладывается на свое место. Когда он остынет, маховик крепко обожмет его. Разобравшись с венцом, приступайте к установке диска сцепления и корзины. Сначала ведомый, затем корзина, наживите болты и установите центрующее устройство

Важно, чтобы ведомый диск стоял четко по центру, иначе поставить коробку не получится. Болты на корзине затягиваются по диагонали

Замена агрегата

Заменив выжимной подшипник, можно приступать к сборке. Проводить ее следует в порядке, обратном разборке. Помните, что нельзя резко опускать коробку, так как есть вероятность повреждения корзины первичным валом. Сначала проводите работы под автомобилем, затем под капотом, в салоне устанавливаете на место рычаг переключения скоростей. Не забывайте о таких мелочах, как провод массы, идущий от к коробке. После сборки необходимо наполнить систему привода тормозной жидкостью, прокачать сцепление, провести регулировку.

Важно знать, как прокачать систему. В расширительный бачок заливаете тормозную жидкость, напарник нажимает на педаль

На рабочем цилиндре предусмотрен штуцер для прокачки. Наденьте на него подходящий шланг, второй конец опустите в емкость с тормозной жидкостью. Там удобнее будет контролировать выходящий воздух. На треть оборота выкручиваете штуцер, а напарник в это время резко давит на педаль и плавно ее отпускает. Так необходимо делать до тех пор, покуда воздух не прекратит выходить из шланги. После этого напарник нажимает на педаль, а вы затягиваете штуцер.

Регулировка сцепления «шестёрки»

Процедура осуществляется на смотровой яме при помощи следующих инструментов и материалов:

• рожковые ключи на 8, 10, 13 и 17;
• мерная линейка;
• пассатижи;
• клещи;
• WD-40.

Регулировка педали сцепления

Регулировка педали сводится к установке правильного свободного хода, который должен составлять 0,5–2 мм. Операцию проводят из салона транспортного средства путём подгонки необходимой высоты ограничителя педали. Мероприятие состоит из следующих шагов:

1. Рожковым ключом на 17 ослабляем гайку ограничителя, а другим такой же размерности прокручиваем сам ограничитель, выставляя необходимую длину.

2. Величину свободного хода контролируем при помощи рулетки или линейки.

3. По окончании процедуры затягиваем контргайку.

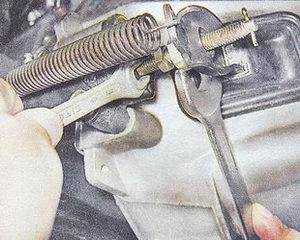

Регулировка штока рабочего цилиндра

Свободный ход штока вилки определяется расстоянием между пятой диафрагменной пружины корзины и выжимным подшипником. Для регулировки автомобиль устанавливается на смотровую яму, после чего выполняются следующие действия:

1. Плоскогубцами стягиваем возвратную пружину.

2. Линейкой замеряем свободный ход вилки, который должен быть в пределах 4–5 мм. Если значения отличаются, регулируем их путём изменения длины штока вилки.

3. Ключом на 13 откручиваем контргайку, а ключом на 17 удерживаем регулировочную гайку.

4. Фиксируем шток от проворачивания специальными клещами и путём вращения регулировочной гайки добиваемся необходимого свободного хода штока.

5. Выставив необходимые значения, заворачиваем контргайку.

Видео: регулировка привода сцепления

Устранение неполадок со сцеплением на ВАЗ 2106 является непростым мероприятием. Однако для проведения ремонтных и регулировочных работ будет достаточно стандартного набора инструментов, минимальных навыков в авторемонте и соблюдения пошаговых инструкций.

Как лучше менять?

Производить замену устройства лучше всего, установив автомобиль на подъемник, эстакаду или смотровую канавку. Если такой возможности нет, то можно поднять авто с помощью домкрата, чтобы добраться до узла снизу. Для безопасности нужно зафиксировать колеса, чтобы машина не покатилась или поставить на ручной тормоз.

Инструменты

Для проведения ремонта нужно приготовить соответствующий инструментарий:

• комплект ключей;
• отвертки;
• пассатижи;
• чистую ветошь;
• домкрат;
• новый расходный материал.

При выборе нового комплекта для замены, нужно покупать оригинальные детали, лучше в сборе.

Этапы

Процедура замены состоит из следующих этапов:

1. Открыв капот, в первую очередь нужно обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.

2. Затем нужно демонтировать корпус воздушного фильтра и вывернуть крепежные гайки стартера.
3. Далее в салоне следует убрать чехлы с ручки КПП, коврики и шумоизоляцию. Затем рычаг КПП необходимо отключить от коробки. Для этого на него нужно нажать и с помощью отвертки вытащить белую пластмассовую втулку.
4. Для выполнения дальнейшего ремонта нужно переместиться под автомобиль.
5. При снятии деталей следует внимательно их осматривать на наличие износа и дефектов. Менять их при необходимости.
6. На следующем этапе отсоединяем выхлопную трубу, рабочий цилиндр, кардан, от которого следует отсоединить провода.
7. Затем демонтируем стартер, который мы открутили, и снимаем коробку передач. КПП можно было бы просто отодвинуть в сторону, но лучше снять, чтобы проверить состояние сальника. Если в этом есть необходимость, сальник следует заменить. Снимать коробку передач лучше с помощником, так как это процесс трудоемкий. Желательно коробку передач промыть после снятия.

8. Далее можно снимать корзину и диск сцепления. При этом нужно запомнить, как был установлен диск, чтобы при сборе установить его правильно.

9. Теперь можно оценивать, какое состояние составляющих узла. Больше всего износу подвергаются пыльники и ведомый диск. Следует заменить главный цилиндр и .

10. Можно менять только изношенные детали, а можно менять узел в сборе. Желательно делать замену сцепления в сборе, так как, поставив на место старые детали, нет гарантии, что спустя небольшой промежуток времени не придется снова заниматься сборкой и разборкой для замены поломанных деталей.

11. Дальнейшая сборка проводится в той последовательности, в какой происходила разборка.

После окончания ремонта систему автомобиля следует проверить на работоспособность.

Замена цилиндра сцепления ВАЗ 2106

Такая замена цилиндра сцепления главного назначения проводится в следующем порядке:

1. Устанавливаем транспортное средство на яму для осмотра автомобилей, эстакаду или электрический подъемник.
2. Специальной грушей из каучуковых сплавов или аналогичным изделием производим отбор тормозной жидкости из гидробачка привода сцепления.
3. Немного откручиваем каучуковый хомут крепежа бачка-расширителя для содержания тосола и сдвигаем изделие на плоскость силовой установки.
4. Отвинчиваем гаечным ключом на «13» штуцерное отверстие металлической трубки, отсоединяем от входного канала ГЦС и сдвигаем ее для удобства проведения ремонтных работ.
5. Несколько отвинчиваем металлический хомут ленточного типа и стягиваем штуцерный шланг ГЦС.
6. Гаечным ключом торцового типа на «13» с воротком отвинчиваем 2 крепежа ГЦС и освобождаем его с креплений.
7. Производим монтаж отремонтированного или нового ГЦС и все ранее открученные запчасти в обратном порядке.
8. Наливаем «тормозуху» в гидробачок сцепления до нужного количества и производим прокачку сцепления на транспортном средстве.

При выполнении всех этих этапов технологического процесса замена цилиндра сцепления ВАЗ 2106 считается завершенной.

Замена сцепления ВАЗ 2107

Быстро изменяющиеся нагрузки, высокие обороты, различные углы наклона — все эти условия эксплуатации предъявляют особые требования к качеству изготовления сцепления ВАЗ 2107 и его отдельных деталей, которые центрируются и балансируются только в заводских условиях. Замена сцепления — довольно сложная и трудоёмкая процедура, выполняемая на смотровой яме или эстакаде. Для работы потребуется:

• комплект рожковых, накидных ключей и головок;
• шлицевая и крестообразная отвёртки;
• пассатижи;
• чистая ветошь;
• новый комплект сцепления (желательно оригинального исполнения).

Демонтаж КПП

Для обеспечения доступа к сцеплению необходимо снять коробку переключения передач. Демонтаж коробки состоит из следующих этапов:

1. В моторном отсеке снимается минусовая клемма с аккумулятора, воздушный фильтр и откручивается верхний болт стартера.
2. В салоне вытаскивается рычаг переключения скоростей.
3. Из смотровой ямы откручивается приёмная труба выхлопной системы от коробки и кардан от главной передачи. При этом необходимо сделать мелом риски на фланцах кардана и редуктора заднего моста.

4. Из смотровой ямы откручивается поперечина задней опоры КПП от днища.

5. Откручиваются оставшиеся болты стартера и четыре болта крепления коробки к задней части блока.

6. Снимается провод с датчика задней передачи и пассатижами откручивается тросик спидометра.

7. Откручиваются два болта крепления рабочего цилиндра.
8. Коробка отодвигается на такое расстояние, чтобы её ведущий вал вышел из корзины сцепления наружу. В качестве опоры для коробки можно использовать приёмную трубу выхлопной системы. Если необходимо опустить коробку массой 28 кг на землю, необходимо заранее открутить приёмную трубу от коллектора и отсоединить её от трубы резонатора.

Видео: демонтаж КПП ВАЗ 2107

Снятие сцепления

Демонтаж КПП обеспечивает доступ к сцеплению ВАЗ 2107. Для его снятия необходимо открутить шесть болтов крепления кожуха корзины к маховику. Чтобы не повредить кожух, все болты сначала равномерно ослабляются на 1–2 оборота. Сначала извлекается корзина, а затем — ведомый диск.

Осмотр элементов сцепления

После снятия сцепления необходимо тщательно осмотреть корзину, ведомый диск и нажимной подшипник на предмет повреждений и следов износа

Особое внимание следует обратить:

• у ведомого диска — на состояние фрикционных накладок, демпферных пружин и гнёзд, а также шлицов ступицы;
• у корзины — на состояние демпферных пластин, пружин, кожуха и нажимного диска;
• у нажимного подшипника — на люфт роликов и посадочного места стакана.

Отдельные элементы сцепления ремонту не подлежат, а заменяются в комплекте. Если на рабочих поверхностях маховика, ведомого и нажимного дисков обнаружены следы масла, следует проверить состояние сальников коленвала и первичного вала коробки. Изношенные и повреждённые резиновые элементы при этом обязательно заменяются. Кроме этого, следует внимательно осмотреть вилку включения и выключения сцепления. Если на её концах имеются следы износа, вилку нужно заменить.

Установка сцепления

Установка сцепления на ВАЗ 2107 осуществляется в следующем порядке.

1. Ведомый диск выступающей частью ступицы прикладывается к маховику.

2. В подшипник маховика вставляется оправка таким образом, чтобы шлицевая часть ведомого диска зашла на соответствующий диаметр. Положение диска при этом центрируется.

3. Корзина устанавливается на направляющие штифты. При этом отверстия для затяжных болтов в маховике и кожухе должны совпасть.
4. Равномерно затягиваются шесть болтов крепления корзины к маховику.
5. Из отцентрированного ведомого диска рукой извлекается оправка.

Коробка передач устанавливается в обратном демонтажу порядке. Перед этим необходимо смазать гладкую и шлицевую часть первичного вала коробки ШРУС 4 или солидолом. Если ведомый диск отцентрирован правильно, КПП легко установится на своё место.

Особенности функционирования сцепления

В общем случае, хотя и примерно, ресурс работы сцепления ВАЗ 2106 до его замены составляет порядка 150 тысяч км для корзины, и около 70-90 тысяч километров пробега автомобиля – для ведомого диска.

Предпосылками для ремонта являются:

• пробуксовка сцепления;
• неполное выключение (сцепление «ведет»);
• появление посторонних шумов, издаваемых выжимным подшипником, вилкой или корзиной;
• неисправности в системе гидропривода сцепления.

Пробуксовка сцепления характеризуется неплотным прилеганием ведомого диска к поверхностям маховика и нажимного диска корзины при полностью отпущенной педали сцепления в салоне. В этом случае обороты двигателя, при возрастании нагрузки на него, повышаются, но автомобиль в отдельных случаях вообще не способен тронуться с места при начале движения или слабо, нехарактерно медленно увеличивает свою скорость во время движения. Эта неисправность хорошо прослеживается при движении на подъем, обгоне или попытке резко тронуться с места. Она возникает при износе фрикционных накладок ведомого диска или неправильно отрегулированном приводе сцепления.

Неполное выключение сцепления – наоборот, проявляется невозможностью включить передачу или повышенным усилием на рычаг переключения во время включения. Обычно переключение сопровождается нехарактерным треском шестерен коробки передач (КПП). Педаль сцепления при этом выжата полностью. Это говорит о том, что усилия, передаваемого с помощью педали сцепления на лепестковую пружину корзины, недостаточно для полного высвобождения ведомого диска, то есть выключения сцепления.

Посторонние шумы в области расположения узла сцепления указывают на механическую неисправность или износ одного из составляющих элементов этого механизма. Нарушение регулировки или неисправность в гидравлической системе сцепления можно определить по следующим признакам:

• слишком слабое или чрезмерное сопротивление усилию на педали, при ее нажатии (проваливание педали к полу либо невозможность ее нажатия);
• отсутствующий свободный ход педали, невозвращение ее в исходное положение после снятия усилия нажатия;
• подтекание жидкости из гидравлической системы сцепления.

Диагностика неисправности

Как понять, что выжимной подшипник сцепления (далее — ВПС) уже отработал свой ресурс эксплуатации и его пора поменять? Этот вопрос интересует многих автовладельцев ВАЗ 2107. И не зря, ведь этот элемент хоть и можно назвать незначительным, но от него зависит многое.

Срок эксплуатации устройства сцепления на отечественных автомобилях зависит не столько от условий использования машины, сколько от ее пробега. Автовладельцу, который любит выжимать газ до упора и гонять по дорогам, нужно будет чаще менять элементы сцепления, чем водителю, предпочитающему размеренный способ езды.

Когда степень износа элементов сцепления подходит к точке не возврата, устройство начинает буксовать, если двигатель набирает обороты. Если регулярно ездить на таком сцеплении, то в будущем, а может даже и при следующей поездке, ведомый диск механизма перегреется, что не позволит водителю продолжить движение. И даже тронуться с места.

Помогите, у меня проблема! Где-то две недели назад у меня в машине (ВАЗ 2107) провалилась педаль сцепления! Сначала подумал, что «накрылся» тросик. Думал поменять, но потом увидел, что трос целый. Даже скажу больше — тросик в отличном состоянии. Тогда решил произвести регулировку штока. Сделав это, смог поездить еще примерно пять дней. Опять педаль провалилась, что делать, не подскажите?

И таких вопросов в Интернете сотни. Как вы поняли, мы плавно подводим тему к признакам неисправности системы сцепления. Каковы же признаки того, что выжимной подшипник механизма пришло время заменить? Их может быть несколько:

• педаль сцепления проваливается в пол, хотя тросик в порядке;
• во время езды при выжимании педали сцепления слышен небольшой скрежет;
• первая передача не включается, соответственно, движение можно начать только со второй скорости;
• во время езды появился какой-то шум, который пропадает при выжимании педали сцепления.

Если в вашем авто появился хоть один признак неисправности, то подошло время менять ВПС.
