Как заменить вентилятор радиатора на ВАЗ 2108-ВАЗ 21099?

● Снятие вентилятора радиатора: ● Снятие электродвигателя вентилятора: ● Снятие крыльчатки вентилятора:

Снятие вентилятора радиатора:

1) Сперва скиньте клему «-», с аккумулятора. (см. Скидывание клемы «-») 2) Далее разъедините между собой, две колодки проводов, одна из которых закреплена на самом кожухе вентилятора.

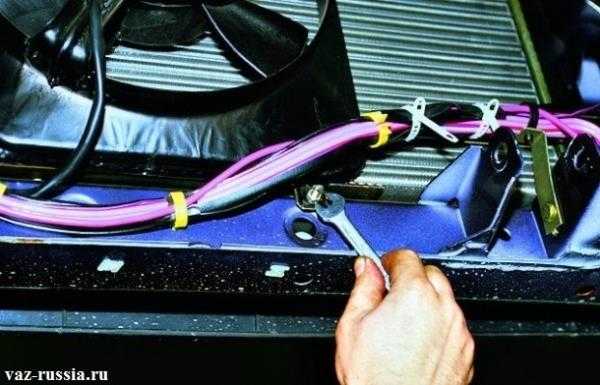

3) Затем взяв в руки гаечный ключ, полностью отверните два единственных болта, которые крепят кожух вентилятора к левому бачку.

4) После выворачивания двух единственных болтов, перейдите к отворачиванию нижней гайки, которая крепит кожух вентилятора.

5) Следом отверните при помощи удлинителя с накидной головкой, правую верхнюю гайку крепления кожуха вентилятора, к самому радиатору.

6) А затем отверните, но только уже две левых гайки, которые крепят прижимную пластину вентилятора.

7) И после чего рукой снимите прижимную пластину, со своего посадочного места.

В завершение операции, после снятия прижимной пластины, аккуратно снимите с радиатора охлаждения, кожух вентилятора.

Снятие электродвигателя вентилятора:

1) Для начала отсоедините провод электродвигателя вентилятора, от кожуха, к которому он крепится хомутом.

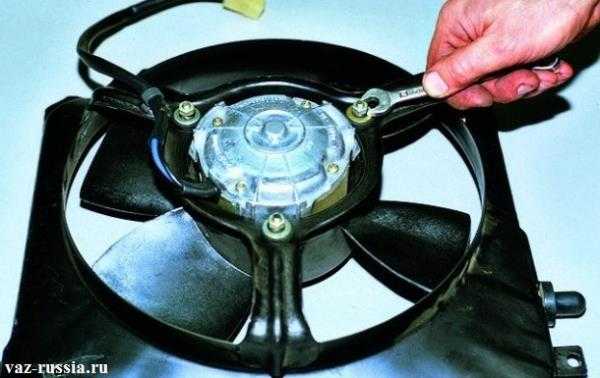

2) Затем выверните все три гайки, которые удерживают электродвигатель, на кожухе вентилятора.

3) И после чего извлеките электродвигатель вентилятора, из кожуха к которому он крепился.

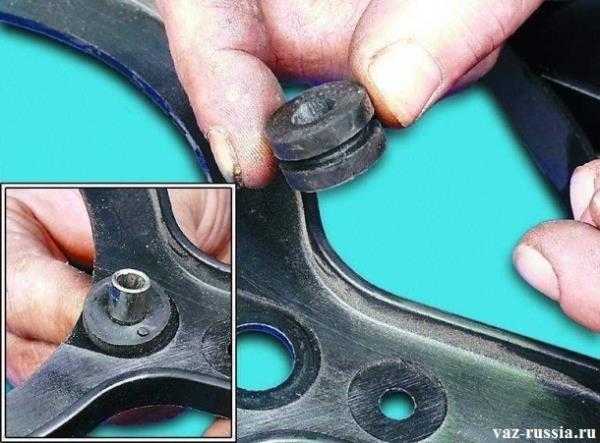

Примечание! Когда электродвигатель с кожуха будет снят, проверьте на самом кожухе вентилятора состояние резиновых втулок, если они будут деформированы, или же на них будут видны трещины, то в таком случае замените втулки на новые!

Снятие крыльчатки вентилятора:

1) Сперва подденьте отверткой, стопорную шайбу, которая располагается в центральной части крыльчатки вентилятора.

2) После поддевания стопорной шайбы, снимите ее.

Примечание! На некоторых автомобилях, крыльчатка которая крепится к электродвигателю вентилятора, закреплена гайкой, если у вас она закрепления этой самой гайкой, то в таком случае отверните ее!

3) И в завершение операции, снимите саму крыльчатку, с электродвигателя вентилятора.

Установка: 1) Установка всех деталей, происходит в обратном порядке снятию.

Примечание! При установке электродвигателя на крыльчатку, обязательно обеспечьте попадание штифта электродвигателя вентилятора «Красная стрелка», в продольное отверстие на крыльчатки «Синяя стрелка»!

Источник

http://vaz-russia.ru/remont-vaz-2108/zamena-ventilyatora-radiatora-na-vaz-2108-vaz-2109-vaz-21099.html

Инструкция по доработке

Снять коробку воздухопритока (в народе «сапог»):

1. В салоне отвернуть 4 гайки, ключом «на 10»;
2. В подкапотном пространстве помощник удерживает болты этим же ключом;
3. Снять воздухозаборник.

Переделать «сапог» и установить в него вентилятор:

1. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота;
2. Срезаем все торчащие детали крепления вентилятора и размещаем его внутри «сапога»;
3. Закрепить вентилятор, фиксируя его корпус герметиком.
4. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха;
5. Устанавливаем кожух с вентилятором на место, прокладывая провода;
6. Проверяем, чтобы капот закрывался без проблем.

Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

Ремонт своими руками

Чтобы собственноручно произвести ремонт, нужно воспользоваться такими инструментами:

• отверткой с крестовым наконечником;
• гаечным ключом на 10.

При демонтаже нужно снять пластиковую накладку, которая расположена снаружи ветрового стекла. Чтобы ее снять, нужно открыть капот и снять 5 болтов, которые крепят накладку к кузову. Снять уплотнительную резинку с подкапотного отсека и поддеть кожух отверткой, чтобы добраться до моторчика и вентилятора печи. Теперь можно снимать мотор. Он прикреплен к кузову ВАЗ 2108 при помощи двух болтов.

Когда фиксаторы будут отсоединены, можно отключить питание и под торпедо отключить плюсовой провод печи. Минусовой крепится поверх специальной резьбы и придавливается специальной гайкой. Нужно на ощупь выкрутить гайку и откинуть минусовой провод. Отсоединив провода можно изъять моторчик и установить новый вентилятор. Вся конструкция собирается в обратной последовательности.

Важно заметить, что поломки, связанные с печью зависят также от того, какая установлена на ВАЗе панель – низкая или высокая. У обеих есть свои минусы

Например, у высокой не до конца открывается центральная заслонка. Именно она отвечает за подачу холодного и горячего воздуха в салон автомобиля. Для решения нужно отрегулировать заслонку. А чтобы добраться до нее нужно разобрать торпедо.

Если говорить о низкой панели, здесь зачастую ломается термостат. Разумеется, если он изнашивается, то печь работать не будет. Менять его рекомендуется раз в два или три года. И если замена не решит проблем, стоит заменить шланги, которые соединяют печь и радиатор.

Замена вентилятора печки ВАЗ 2109

Многие владельцы отечественных автомобилей сталкиваются с проблемой, когда при включении печки, из заслонок начинает доноситься скрип и другие посторонние звуки. «Девятки» в этом плане не исключение. Единственным выходом, в данном случае является замена вентилятора печки ВАЗ 2109. а еще лучше замена моторчика отопительной системы в сборе. Отметим, что в качестве временного решения, если по какой-то причине вы не готовы сразу менять детали, можно смазать все вращающиеся части, но протянет такой ремонт недолго и уже совсем скоро посторонние звуки вернутся.

В рамках данной публикации, мы расскажем, как произвести замену мотора отопителя ВАЗ 2109 в сборе, ну а если вы решите, что стоит заменить только вентилятор, то можете воспользоваться тем же принципом, что и для мотора, за одним лишь исключением – на финальном этапе вы замените не всю конструкцию, а только вентилятор.

Напомним, что в предыдущей статье Замена печки (радиатора отопителя) ВАЗ 2109 мы рассказывали, что и как делать, когда сталкиваешься с наиболее распространенной проблемой отопителя ВАЗ 2109 — течь радиатора.

Что потребуется для проведения замены мотора отопителя ВАЗ 2109?

Процедура замены мотора печки является достаточно простой и инструментов вам потребуется минимум:1. Крестовая отвертка.2. Трещотка c головкой диаметром 10 миллиметров.3. Плоская отвертка (потребуется в редких случаях, чтобы подцепить припекшиеся детали).

Алгоритм замены моторчика печки ВАЗ 2109 в сборе

Как уже было сказано выше, процедура замены вентилятора и моторчика достаточно проста. При этом, нужно четко представлять, что именно вы делаете и в какой последовательности нужно совершать манипуляции. В связи с этим, мы решили оформить описание работ по замене этих элементов отопительной системы в виде пошаговой инструкции.

Шаг 1: первое, что вам следует сделать – это демонтировать пластиковую накладку отопительной системы. Она располагается под капотом автомобиля и крепится на пять болтов.

Шаг 2: теперь вам необходимо сдвинуть защитный кожух моторчика печки. Чтобы это сделать, вы должны демонтировать резинку, которая служит уплотнителем капота.

Шаг 3: выкрутите два крепежных болта, которые фиксируют вентилятор и моторчик.

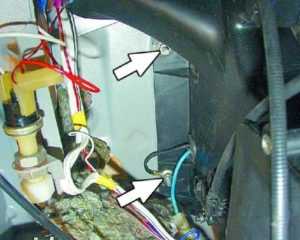

Шаг 4: далее, вы должны переместиться в салон автомобиля. Тут вы должны сесть на водительское сидение и нащупать под рулем штекер плюсового провода, после чего отсоединить его

Важно отметить, что подобное неудобство связано с конструкторской ошибкой инженеров ВАЗ, которые по какой-то неведомой причине решили, что припаять провода напрямую к моторчику является хорошей идеей

Шаг 5: после того, как вы завершите отсоединение плюсового провода, нужно переходить к минусовому. Тут вас ожидает еще больше неудобств, чем с плюсовым проводом. Все дело в том, что вам также придется действовать на ощупь, но только тут еще придется и откручивать гайку, которая этот самый минусовый провод фиксирует. Выкручивается эта гайка при помощи трещотки и головки на 10.

Шаг 6: снова отправляемся под капот. На этот раз нам нужно вытащить моторчик. Делается это сторону движения автомобиля.

Шаг 7: теперь происходит непосредственно замена мотора печки, после чего, нужно собрать конструкцию в обратной последовательности.

Очень внимательно отнеситесь к восстановлению электрической цепи, так как неправильное соединение может, как минимум, заставить вас разбирать все по новой, а как максимум – испортить новый моторчик.Как мы и говорили, процедура не сложная, но достаточно неудобная и требующая концентрации, но если постараться, то с ней справится каждый. Остается только добавить несколько слов о ценах на новые запчасти. Так, моторчик вам обойдется в сумму около 500 рублей, ну а моторчик в сборе с вентилятором – не менее 1000 рублей.

Замена вентилятора печки на Лада Нива Замена вентилятора печки на Лада Нива – это весьма распространенный вид ремонта. Все дело в том, что моторчик вентилятора печки является самым уязвимым местом в отопительной системе данного автомобиля. Уязвимость заключается во втулках, которые на

Замена вентилятора печки ВАЗ 2114 Если вы слышите посторонние звуки во время работы отопительной системы автомобиля, то в подавляющем большинстве случаев в этом виноват вентилятор печки и его требуется менять.

Сравнение вентиляторов отопителя (моторов печки) ВАЗ 2108

Мы продолжаем знакомить потребителей с особенностями продукции различных производителей. В данной публикации мы приводим сравнение вентиляторов отопителя 2108-8101080 производства LUZAR и производителя «Х» (согласно «Закона о рекламе» мы не называем имени производителя).

Параметр 1. Внешний вид (Фото 1). Фото 1

Вывод:внешний вид обоих производителей вполне приемлем. Внешних недостатков не обнаруживается

Параметр 2. Энергопотребление (без фото, данные получены в результаты испытаний). Вентилятор LUZAR – 8А при работе, 15А в момент запуска. Вентилятор «Х» – 12,5А при работе, 22А при запуске. Вывод: вентилятор «Х» имеет значительно меньший ресурс.

Параметр 3. Подшипниковый узел (фото 2). Вентилятор LUZAR (на фото внизу) – шарико-роликовые подшипники (патент!) Вентилятор «Х» (на фото вверху) – втулки (подшипники скольжения) Вывод: вентилятор «Х» имеет значительно меньший ресурс. Фото 2

Параметр 4. Коллектор (фото 2). Вентилятор LUZAR (на фото внизу) – коллектор значительно больше аналога (патент!) Вентилятор «Х» (на фото вверху) – коллектор небольшой Вывод: коллектор вентилятора «Х» при определенных режимах не сможет пропустить достаточное кол-во тока.

Параметр 5. Система искрогашения (фото 3). Вентилятор LUZAR (на фото слева) – искрогасящие дроссели значительно больше аналога (патент!) Вентилятор «Х» (на фото справа) – искрогасящие дроссели небольшие Вывод: вентилятор «Х» будет испытывать избыточное искрообразования. Фото 3

Параметр 6. Электродвигатель (фото 2). Вентилятор LUZAR (на фото внизу) – обмотка электродвигателя больше аналога и выполнена более толстым проводом Вентилятор «Х» (на фото вверху) – обмотка выполнена менее толстым проводом Вывод: электродвигатель вентилятора «Х» имеет значительно меньшую мощность.

Параметр 7. Щеточный узел (фото 4). Вентилятор LUZAR (на фото слева) – щетки имеют сечение 8×8 мм Вентилятор «Х» (на фото справа) – щетки имеют сечение 6×6 мм Вывод: вентилятор «Х» имеет значительно меньший ресурс. Фото 4

Параметр 8. Стабильность скользящего контакта (фото 4). Вентилятор LUZAR (на фото слева, показано красной стрелкой) – прижатие щеток к коллектору обеспечивается мощными витыми пружинами Вентилятор «Х» (на фото справа) – используется обыкновенная слабая пружина Вывод: вентилятор «Х» будет иметь нестабильный контакт щеток с коллектором.

Параметр 9. Удобство установки в корпус отопителя (фото 5). Вентилятор LUZAR (на фото) – используется удобное запатентованное крепление к кожуху при помощи специальной крышки и 2 винтов. Для этого на корпусе электровентилятора предусмотрены специальные проушины (могут не использоваться, не мешают при стандартном креплении) (патент!) Вентилятор «Х» (нет фото) – стандартная система крепления Вывод: вентилятор «Х» заставит потребителя испытать многие трудности при установке. Фото 5

Параметр 10. Гарантийные обязательства. Вентилятор LUZAR – паспорт изделия вложен в упаковку, гарантия составляет 2 года Вентилятор «Х» – паспорт изделия отсутствует, гарантия составляет 1 год Вывод: небольшой гарантийный срок вентилятор «Х» обоснован невысоким качеством.

Итак, в рамках этого небольшого сравнительного анализа мы в 10 раундах смогли полностью раскритиковать вентилятор производителя «Х». Вы спросите, чем все вышесказанное грозит покупателю. Ответ будет такой:

1. При использовании вентилятора «Х» скорость вращения будет меньше, чем у вентилятора LUZAR. Стекла будут запотевать, зимой в салоне будет холодно, а летом – жарко.
2. При долгой работе вентилятор «Х» (1-2 часа) в связи с перегревом пружин щеток будет «сбоить» в работе, вплоть до полной остановки двигателя.
3. В мороз может случится аналогичная ситуация – «щетки подвиснут», и вентилятор «Х» перестанет работать.
4. Любой скачок напряжения или резкое возрастание сопротивление в бортовой сети могут вывести вентилятор «Х» из строя.
5. Через полгода-год использования вентилятора «Х» все ваши поездки будут сопровождаться неизбежным противным свистом (т.к. установлены втулки, а не подшипники).
6. Без паспорта изделия при попытке возврата вентилятора «Х» потребителю может быть отказано.

Типичные неисправности

Как и в любом механизме, в отопительной системе могут возникнуть неполадки (автор видео – Андрей Куземский).

Если моторчик печки ВАЗ 2108 сломался, можно понять это, сопоставив некоторые симптомы:

1. Если при переключении режимов работы мотор не работает, возможно, причина поломки прячется в резисторе. При ремонте нужно заменить резистор на новый, потому что он не подлежит починке.
2. Если перегорел предохранитель, нужно проверить изолированность якоря, расположенного на массе. Возможно, произошло замыкание.
3. Если при переключении режима вентилятор отопителя ВАЗ 2108 вращается с одной скоростью, это может быть следствием загрязнения или окисления коллектора. В случае ремонта стоит прочистить коллектор и, если ничего не изменилось и вентилятор продолжает «барахлить», можно заменить подшипники.

Если мотор печки ВАЗ 2108 даже не подает признаков жизни, значит причина не в его устройстве, а в разрыве цепи. Чтобы понять, так ли это, можно воспользоваться вольтметром.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду

При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

• монтажный блок предохранителей;
• замок зажигания;
• дополнительный резистор;
• электродвигатель вентилятора;
• переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Как пошагово снять моторчик печки на ВАЗ-2109

У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется.

1. В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
2. Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
3. Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
4. Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.
5. Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
6. Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
7. Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
8. После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.
9. Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.

Переделка печки Lada 4×4 (установка вентилятора от ВАЗ 2108)

Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу «улитка».

Смысл модернизации в том, чтобы установить на Lada 4×4 дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Lada 4×4 находится внутри пластикового короба в салоне.

Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091).

Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего. Либо использовать дополнительные детали от ВАЗ 2108:

• дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором;
• переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника.
