Как поменять тросик сцепления на авто ваз 2114: инструкции, фото и видео

Настройка хода педали

Теперь немного подробнее:

1. 1. Если автомобиль начинает двигаться к концу хода педали, то потребуется небольшая корректировка. Под капотом ВАЗ 2114 находятся уже знакомые две гайки крепления держателя троса. Для уменьшения хода педали требуется открутить внутренний винт, а наружный немного подтянуть. Для увеличения хода придётся поступить с винтами, наоборот, то есть внутренний подтянуть, а наружный отпустить. Перед затяжкой контргаек желательно обработать резьбовое соединение преобразователем ржавчины;
2. 2. После всех настроек необходимо проверить работу сцепления. В результате правильно выполненной работы ход педали должен составить от 125 до 135 миллиметров. Замеряем линейкой. Это именно тот зазор, который должен быть от пола до педали на ВАЗ 2114.

Если после замены изменений в работе механизма не произошло, значит, потребуется полный ремонт механизма. Этот процедура изрядно трудоёмкая, требует демонтажа коробки передач и неопытному владельцу лучше всего будет обратиться к помощи мастеров автосервиса.

Пошаговая инструкция

Для начала найдите место, где вы будете производить замену. Также вам может понадобится помощь. Без нее, конечно же, тоже можно обойтись, но лишняя пара рук не помешает.

1. Сделав это, открываем капот и отключаем клеммы АКБ.
2. Далее, находим тросик сцепления: нам нужно его отключить. Чтобы сделать это, при помощи гаечных ключей на «17» отсоединяем гайки крепежа нижнего конца тросика к месту крепления. После этого элемент можно вытащить из кронштейна и вывести его из вилки сцепления.

   Откручиваем гайки крепления элемента под капотом

3. Остальные действия нужно будет выполняться в салоне. Для начала уберите коврик со стороны водительского сидения и уберите ковролин в районе педалей.
4. Сделав это, вы увидите, где тросик сцепления крепится к педали. Вам нужно отсоединить его. Он одевается ушком одного конца на крючок.

   Ушко одного конца элемента

5. Когда от тросика отсоединены все элементы, его нужно вытащить. Для этого протолкните его от себя в сторону подкапотного пространства. В том случае, если трос толкается очень тяжело, то он, по всей видимости, закис и его нужно разработать, залив немного моторной жидкости в оболочку. Теперь его нужно просто разработать, перемещая вперед и назад. Здесь вам может пригодиться помощь друга — когда вы разрабатываете тросик изнутри, он должен тянуть его на себя со стороны подкапотного пространства.
6. Когда старый тросик извлечен, на его место можно ставить новый. Перед установкой нужно с педали снять втулку, на которой держится трос. Ее следует внимательно осмотреть. Если вы считаете, что втулка уже практически отработала свой срок службы, то ее лучше заменить, а крепление на педали и на тросике лучше смазать.

   Установка элемента на место крепления в подкапотном пространстве ВАЗ 2114

На этом непосредственно процесс замены троса завершен, но работу нельзя считать оконченной, поскольку теперь сцепление следует отрегулировать и подтянуть.  Автомобиль должен стоять на ровной поверхности. Сядьте за руль и запустите двигатель.

После этого включите передачу и попробуйте начать движение, одновременно отпуская сцепление. Это нужно делать плавно: вам необходимо определить положение педали в тот момент, когда транспортное средство начинает движение.

1. Если вы поняли, что ваш ВАЗ 2114 начинает двигаться только под конец хода педали, то вам нужно будет его отрегулировать. Для этого опять откройте капот и найдите две гайки на «17», которые держат кронштейн троса. Труда найти эти гайки не составит, поскольку вы их откручивали уже ранее. При их помощи регулируется полный ход педали. В том случае, если вы пытаетесь уменьшить полный ход педали, нужно немного открутить винт, который находится внутри кронштейна. Соответственно, наружный винт необходимо будет немного затянуть.

   Регулировка внутренней и внешней гайки тросика после его установки при помощи гаечных ключей на «17»

2. Если же полный ход педали необходимо увеличить, то внутренний винт кронштейна нужно затянуть, а наружный — ослабить. Во время откручивания гайки вы могли заметить, что резьба ее покрылась ржавчиной. Тогда возьмите «WD-40» и перед закручиванием смажьте ее. Если же «WD-40» у вас под рукой не оказалось, то резьбу можно смазать моторной либо тормозной жидкостью.
3. В конце концов, когда трос сцепления уже отрегулирован, нужно проверить его работу. В том случае, если все сделано правильно, ход педали сцепления должен быть от 125 до 135 мм. Здесь вам и пригодится линейка. 125 — 135 мм — это то расстояние, которое должно быть от педали до пола вашего ВАЗ 2114.

Если после всех этих проведенных действий ваше транспортное средство продолжает буксовать, то ему уже, по всей видимости, необходима полная замена сцепления, а не только тросика. На этом работу по замене этого элемента можно считать законченной. Если у вас возникли какие-либо вопросы, то ознакомьтесь, пожалуйста, с предоставленным видео.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

1. Отвинчиваем упорный винт.
2. Придаем ему вращение до нормализации движения педали.
3. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Замена

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

1. Открутите нижние гайки, которые удерживают тело троса привода.
2. Извлеките нижнюю часть троса из кронштейна.
3. Отключите контакт от вилки выключателя, демонтируйте стопорную скобу, а затем полностью отсоедините от педали трос.
4. Снимите с обшивки прорезиненный буфер и обойму.
5. Для демонтажа педали сцепления придется выполнить такие действия — уберите пружинки педалей тормоза и сцепления, стяните стопорную скобу с пальца педали и отключите от вилки, которая толкает усилитель вакуума, контакт. Теперь убирается скоба, и вынимается балка. С нее остается только снять две педали — тормоза и сцепления.
6. Для снятия пассивного диска убирается коробка переключения передач, ослабляются крепежные болты сцепления к маховику, а затем убирается чехол и диск нажима.
7. Перед обратной установкой проверьте состояние шлицов. Не наносите на него слишком толстый слой смазки, иначе шлицы навредят собственному ведомому диску.
8. Обработайте все внутренние поверхности. Для этого отлично подходит WD40.
9. Постепенно, аккуратно собирайте узел в обратной последовательности. Желательно еще на этапе демонтажа сделать пометки или записи, чтобы запомнить, как и в каком положении какая деталь располагалась.
10. Если вы что-то забудете или перепутаете при сборке нового сцепления, а затем начнете эксплуатировать автомобиль без соответствующей проверки, все затраченные усилия и деньги на покупку нового сцепления могут оказаться напрасными.

Как поменять: последовательность действий

1. Автомобиль устанавливается на смотровую яму. Под задние колёса ставятся противооткатные башмаки. Передние колёса поддомкрачиваются и снимаются.
2. Открывается капот, с аккумуляторной батареи снимаются обе клеммы.
3. С помощью рожковых ключей снимается воздушный фильтр и датчик рядом с ним.
4. Открывается доступ к тросу сцепления. Этот трос отсоединяется рожковым ключом на 10.Тросик сцепления, который необходимо отсоединить
5. Теперь снимается стартер и откручиваются болты на верхней части картера сцепления (их 4 штуки).
6. Откручивается привод переключения передач и опора, находящаяся справа от коробки передач. После этого рожковым ключом на 10 откручивается защитный кожух маховика.
7. С помощью накидного ключа откручиваются крепёжные болты шаровых опор. Далее от коробки передач отсоединяются приводные валы и сливается масло.Откручиваются крепёжные болты шаровых опор
8. Снятие коробки начинается с откручивания болтов, удерживающих коробку на цилиндрах. Болты отворачиваются с помощью торцовой головки на 8. Под коробку подводится деревянный брус, привязанный к верёвке, на котором она и вывешивается рядом с двигателем. Далее с помощью того же ключа на 8 откручиваются болты, с помощью которых к маховику крепится нажимной диск.Нажимной диск откручивается ключом на 8
9. Нажимной и ведомый диски сцепления снимаются.Диски сцепления готовы к снятию
10. Отвёрткой поддевается выжимная пружина, удерживающая выжимной подшипник, после чего подшипник извлекается.Первичный вал КПП очищается от грязи
11. Открывается доступ к первичному валу коробки передач. Он тщательно очищается от остатков смазки и загрязнений. Выжимной подшипник и пружина устанавливаются на место (в случае необходимости заменяются новыми), затем вал центрируется с помощью оправки. Только после этого на него устанавливаются ведомый и нажимной диски сцепления. Затем производится обратная сборка всех узлов автомобиля.

Аналоги

Трос сцепления

Кроме оригинальной детали можно найти аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, какие не оригинальные детали можно найти на рынке запасных частей:

1. Adriauto 0101 – итальянский производитель, который предлагает качественный трос сцепления. Средняя стоимость составляет 1000 рублей.
2. ABS K22120 – деталь производства Нидерланды. Качественная и не дорогая. Средняя стоимость составляет 1200 рублей.
3. TRW GCC 3123 – немецкая запасная часть. Компания известна широким ассортиментом товаров для отечественных автомобилей, а также отменным качеством деталей. Цена будет составлять 1500 рублей.

Инструкция по замене

Во время замены сцепления ВАЗ 2114 можно прибегнуть к упрощенному варианту — без замены масла и снятия правого ШРУСа. Но если необходимо заменить вилку или выжимной подшипник, то без слития смазки не обойтись.

Также обратите внимание на то, что в случае снятия коробки передач авто находится в вывешенном состоянии, что затрудняет доступ к пространству под капотом. Чтобы упростить дальнейшие работы, пока транспортное средство еще находится на колесах, откручиваем или отсоединяем все то, что впоследствии будет мешать демонтажу коробки.

Инструментарий

• ключи, лучше головки;
• съемный ключ для шаровой;

• баллонный ключ;

  Баллонный ключ

• домкрат;
• брус для вывешивания мотора;
• веревка;

• монтировка или небольшой ломик;

  Монтировка

• отвертка;
• оправка с помощью, которой проводится центрирования ведомого диска.

Этапы

1. Отключаем минусовую клемму аккумуляторной батареи.
2. Демонтируем систему очищения воздуха и датчик.

3. Отсоединяем тросик сцепления. Пользуясь возможностью, можно его заменить при необходимости.

   Тросик

4. Снимаем стартер и выкручиваем болты сверху картера сцепления.
5. Срываем и немного откручиваем болты, удерживающие колеса.
6. Ослабляем гайки ступиц.
7. Поддомкрачиваем машину и подкладываем заранее подготовленные опоры, если работы проводим не на яме или подъемнике.
8. Снимаем колеса.
9. Откручиваем гайку левой ступицы.
10. Снимаем защиты мотора и картера сцепления.
11. Ослабляем крепления.
12. Разъединяем тяги коробки передач.
13. Отсоединяем провода указателя заднего хода, а также датчика скорости.
14. Снимаем левый рычаг. Предпочтительно снимать его вместе с шаровой и растяжкой в комплекте.
15. На этом этапе можно слить при необходимости масло.
16. Коробку можно отодвинуть. На нашем сайте есть видео, как это правильно делается.
17. В случае необходимости снимаем левый ШРУС.
18. Снимаем левый привод и ставим заглушку.
19. Перед тем как открутить опору, откручиваем все болты и гайки с помощью которых закреплен картер сцепления к блоку цилиндров.
20. Проводим вывешивание силового агрегат.
21. Откручиваем левую опору.
22. Воспользовавшись монтировкой, отводим коробку и освобождаем доступ к системе сцепления.
23. Для снятия корзины, необходимо установить оправку в отверстие первичного вала.
24. Скручиваем болты, которые удерживают корзину сцепления.
25. Снимаем корзину с ведомым диском.
26. Ставим новый комплект.
27. Последующие работы по сборке проводятся в обратном порядке.

Проводя замену сцепления, нелишним будет осмотреть состояние других систем и в случае необходимости провести их замену или регулировку.

В завершение можно отметить, то, что процесс замены системы сцепления несложен. Если его выполнять самостоятельно, то время не будет потрачено напрасно, а впоследствии окупится с лихвой, а полученный опыт пригодится при возможной последующей замене.

Замена троса сцепления ВАЗ-2110

Данная процедура проста и не займет много времени.

1. 1. Рекомендуется снять стеклоочиститель и жабо, это облегчает доступ, но можно обойтись и без этого.
   2. На КПП находится кронштейн крепления, из него нужно вытянуть трос. Для этого нужны 2 ключа на «19», которыми ослабляют фиксирующие гайки тросика. Натяжение ослабевает, и трос просто вынуть из крепления.
   3. Придерживая вилку сцепления, освободить из нее трос.
   4. Нужно отцепить трос от педали сцепления.
   5. Защитный кожух педали сцепления легко откручивается крестообразной отверткой. Это можно сделать, если сняты жабо и стеклоочиститель. Без их снятия добраться до опорной скобы (что является следующим шагом) можно из салона в неудобной позе, подняв до упора педаль сцепления.
   6. Отверткой же подцепить и вытащить вместе с тросом стопорную скобу, которая закрепляет головку троса на педали.
   7. Ключом на «10» открутить опорную пластину.
   8. Нужно оценить целостность втулки, на которую вы наденете новый трос. При сильной изношенности ей требуется замена.
   9. Установка нового тросика производится в обратной последовательности.
   10. Тросу требуется смазка, идеальным вариантом будет консистентная смазка, защищающая от промерзания.
   11. Завершающим является этап регулировки педали. Расстояние между педалью и полом должно быть 125-130 мм. Для начала педаль сцепления должна быть на том же уровне, что и другие. На кронштейне КПП ослабляют гайки крепления троса. С помощью регулировочных гаек настраивается новое положение: контргайка откручивается на максимальное расстояние, а вторая — до свободного хода педали. Резиновая втулка сдвигается до вилки. Контргайка затягивается.

На этом установка завершена.

Замена

Для работ нам потребуется ключ на 17, смазка, линейка и новый трос сцепления.

1. Открываем капот и отсоединяем клеммы двигателя.
2. Откручиваем гайки, держащие нижний конец тросика, с помощью ключа.
3. Вытаскиваем трос и выводим из вилки сцепления.
4. Переходим в салон.
5. Под водительским сидением убираем коврик.
6. Под педалями убираем ковролин.
7. Вытаскиваем штопорное кольцо и вытягиваем палец, держащий тросик на педали.
8. Снимаем ушко тросика с крючка педали.
9. Вытаскиваем тросик. Для этого толкаем его от себя, если он не идет, значит закис. Заливам специальную жидкость и начинаем тянуть туда-сюда. Помощь с другой стороны капота была бы не лишней, но, если желающих нет, можно обойтись и своими силами.
10. Смазываем крепление на педали и новый тросик смазкой, вставляем трос сцепления на место старой детали.

Установка тросика завершена, но это еще не все.

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ; Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП. Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой. Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки
Обратите внимание, в какую сторону направлена плоскость кронштейна; Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы. Переходим в салон
Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом. Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его. После этого скидываем наконечник со штока

Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее; Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки; Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов; Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой; Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки

На этом замена завершена и остается только провести регулировку; Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

ОБ УСТРОЙСТВЕ СЦЕПЛЕНИЯ

Его конструкция на этом автомобиле аналогична механизмам 2113 и 2115. Изготовлено сухим, однодисковым. Выпускается с устройством, гасящим крутящие колебания, а также имеется пружина нажимная. Устройство сцепления ваз 2114 представлено на рисунке.

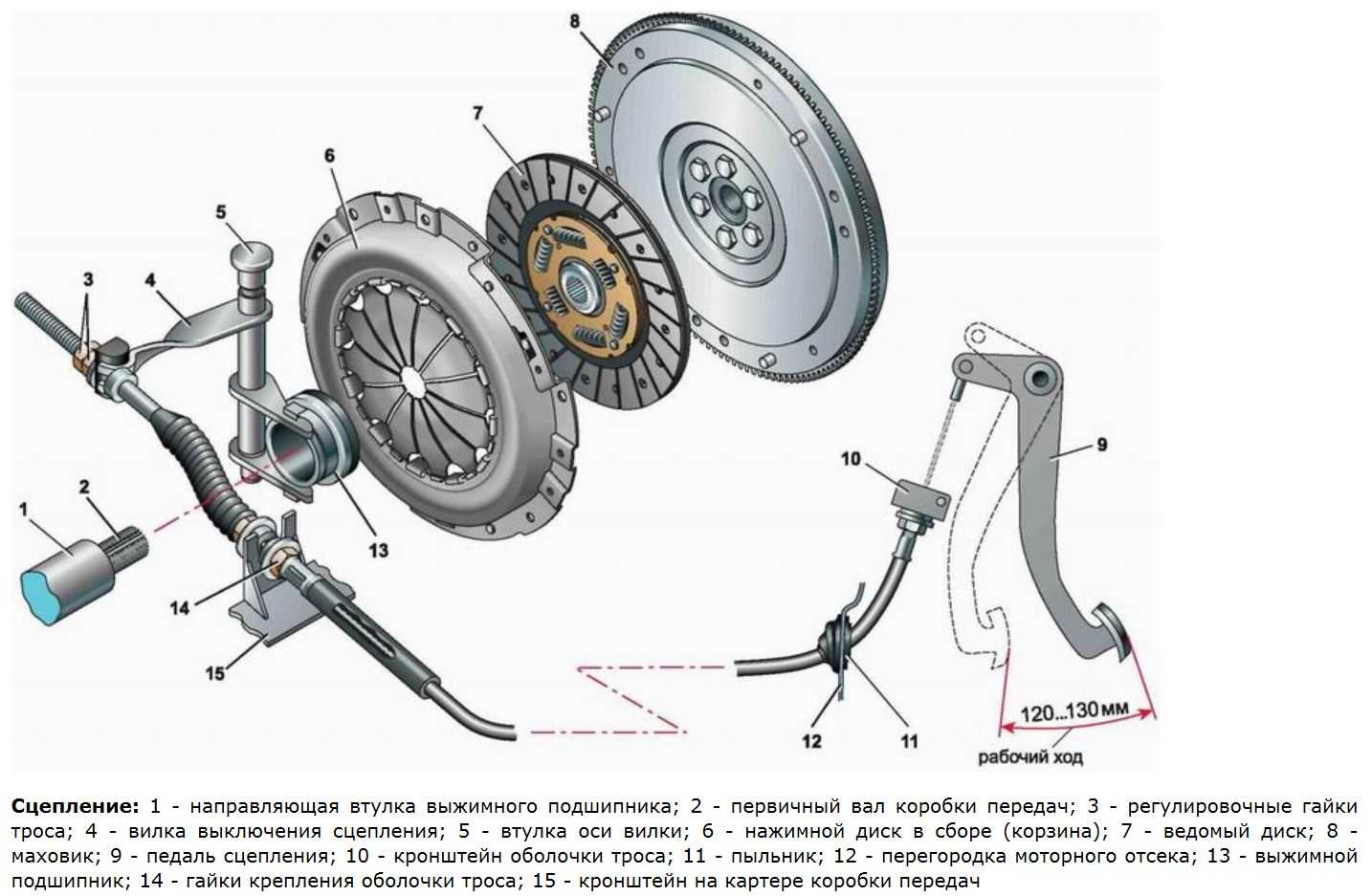

Составные части сцепления

Сцепление ВАЗ 2114 состоит (см. рисунок):

1. Тросик соболочкой;
2. Наконечниктроса (нижний);
3. Регулировочная гайка;
4. Корпус для крепления оболочки на КПП;
5. Разделительные шайбы;
6. Гайка для регулировок;
7. Резиноваязащитная оболочка;
8. Поводок троса;
9. Вилка выключения;
10. Корзина;
11. Болты, крепящие корзину к маховику;
12. Нажимной диск;
13. Маховик;
14. Диск ведомый;
15. Первичный вал КПП;
16. Щиток;
17. Кожух;
18. Пружина (нажимная);
19. «Выжимной»;
20. Прокладка;
21. Корпус «выжимного»;
22. Наконечник тросика;
23. Упорная шайба троса;
24. Узел крепления тросика;
25. Оська педали;
26. Оттяжная пружина;
27. Педаль выключения.

Как видно из схемы механизма, здесь имеется два рабочих узла, один из них будет ведущим,а второму уготована роль ведомого. Ко второму относится диск,у которого с обеих сторон приклепаны накладки, и установлены пружины демпфера. Он установлен и двигается по шлицам, которые имеются на всех первичных валах КПП. Когда нажимают педаль, диск ведомый оказывается прижатым к маховику нажимным диском.

К ведущему узлу относят диск нажимной с кожухом сцепления, который крепится с маховиком шестью болтами. Для его центровки предусмотрены на маховике штифты и направляющие отверстия в кожухе.Сцепление имеет конструкцию без зазорного типа и приводится в действие с помощью троса.

Чтобы его выключить, установлен привод сцепления, который работает от нажатия педали. К ней шарнирно прикреплён трос своим верхним наконечником. Нижний конец троса также имеет шарнирную связь с выключающей вилкой. Своим движением «тросик» поворачивает её, а она двигает «выжимной».

Как происходит замена тросика газа ВАЗ 2114

Для того, чтобы начать процесс по замене троса, его сначала нужно найти. Если автолюбитель не знает о том, как снять тросик газа на ВАЗ 2114, то ему следует действовать в точности по инструкции, которая расположена ниже по тексту.

Обычно тросик находится между сектором заслонки и педалью газа. Найти сектор не составит труда, ведь если приглядеться, то можно заметить, что кончик троса закрепляется именно на нём. Тросик проходит в районе подкапотного пространства автомобиля и переднего щитка.

Процесс замены тросика газа

Дополнительная информация. Под передним щитком подразумевается металлический щиток, разделяющий у машины кузов и мотор. Обнаружить тросик может оказаться затруднительно, поэтому для того, чтобы его найти, следует быть максимально внимательным во время поисков.

Когда тросик нуждается в замене

1. одна из самых распространённых причин замены троса заключается в том, что со временем он изнашивается. Когда это происходит, он начинает заедать. Это достаточно опасно, ведь в подобной ситуации машина может некорректно реагировать на нажатие педали газа. Если водитель столкнётся с подобной проблемой, то ему необходимо сразу же заняться её решением, иначе он может попасть в аварию.
2. также тросик следует заменить как можно скорее в случае, если он не поддаётся регулировке. В подобном случае заслонку будет практически невозможно открыть.

Если трос уже изношен, то это можно будет определить по косвенным факторам. В частности, трос начинается цепляться за оболочку. Также он начинается махриться. Неправильная реакция на педаль газа — самое серьёзное последствие неисправного троса. В подобном случае из-за нажатия на педаль сцепления автомобиль начинает громко шуметь, однако не разгоняется. Бывает и так, что после того, как водитель убирает ногу с педали газа, автомобиль всё равно продолжает набирать обороты.

Все перечисленные неисправности представляют серьёзную угрозу как самом водителю, так и другим участникам дорожного движения, поэтому требуется как можно скорее заменить неисправный элемент, который является причиной всех указанных неисправностей.

Совет. Данный элемент не относится к дорогостоящим, поэтому производить замену троса нужно как можно быстрее, иначе автолюбитель рискует попасть в аварию.

Неисправности и причины их появления

Но такой тип привода тоже не является вечным и возникновение проблем с ним – лишь дело времени.

Со временем нити троса подвергаются коррозии и рвутся, из-за чего в один из моментов при нажатии на педаль сцепления она остается в выжатом положении и уже не возвращается в исходное положение.

По той же причине бывает так, что нажатие педали и возврат ее – затруднителен, при этом прослушивается скрежет. Это является следствием «распушивания» троса – перегнившие металлические нити упираются в оплетку, значительно затрудняя движение.

Все эти неисправности происходят по одной простой причине – внутрь оплетки попадает влага, которая и приводит к возникновению коррозии.

И хоть производители пытаются бороться с этой проблемой путем нанесения поверх троса полиэтиленового защитного слоя, но такие меры могут лишь продлить срок службы.

И здесь тоже все просто – во время перемещения тросик трется об оплетку и со временем защитный слой протирается. Смазка троса тоже обеспечивает лишь временную защиту.

Необязательно коррозия является причиной порыва. Очень резкий выжим педали, к примеру, во время сложной дорожной ситуации, когда водитель ударяет по ней ногой со всей силы, тоже может привести к разрушению троса.

В любом случае, при возникновении проблем именно с приводом должна проводиться замена троса, поскольку ремонту он не подлежит.

Отметим, что причиной провала педали сцепления может быть не только трос, поэтому при возникновении такой неисправности в первую очередь необходимо удостовериться, что произошел порыв привода.

Дело в том, что бывают случаи, когда ломается механизм управления выжимным подшипником сцепления, что является значительно худшей проблемой, чем разрушение троса. Ведь при такой неисправности придется снимать КПП с авто, чтобы провести ремонт механизма.

А вот порыв тросика – неисправность, которую очень просто устранить при наличии запасного элемента.

А поскольку такая проблема на ВАЗ может появиться в любой момент, то рекомендуется в багажнике всегда возить с собой новый трос.

Замена троса сцепления на Дэу Матиз

Замена троса сцепления на Фольксваген Гольф

1). Вставляем отвертку между рулевой колонкой и педалью сцепления и подводим ее к возвратной пружине. Нажимаем на педаль сцепления и отсоединяем возвратную пружину от педали сцепления, сняв обивку пола с левой стороны (со стороны водителя).

2). Несколько раз подряд снимаем педаль сцепления до упора, чтобы сработал механизм автоматической регулировки зазора.

3). Снимаем трос сцепления (1 и 2 – положение стопорной скобы при снятии троса сцепления).

4). Работаем в моторном отсеке. Сдвигаем стопорную скобу не верхушке защитного резинового чехла механизма регулировки в положение 1, перемешиваем ее прорезью по тросу.

5). Беремся за верх и низ механизма регулировки и сжимаем его. Надеваем боковые концы на выступы по бокам механизма регулировки. В случаи, если механизм не удастся сжать, то это нам говорит о том, что трос поврежден. Демонтаж проводим выломав его.

6). Поднимаем рычаг выключения сцепления и отсоединяем от него трос сцепления вместе с упорами и резиновым амортизатором.

Примечание. Если на тросе сцепления стопорной скобы уже нет, то можно использовать самодельный, сделав его из куска электрического провода.

7). Снимаем облицовочные панели под рулевой колонкой и отсоединяем монтажный блок от крепежных винтов.

8). Отсоединяем троса сцепления от узла (1 – хомут; 2 – стопорный элемент; 3-пластина).

9)

Высвобождаем электрические кабели из хомута (1), надеваем на защелкивающий стопорный элемент (2) в сторону кронштейна оси педали и осторожно снимаем пластину (3), расположенную между корпусом монтажного блока и кронштейном оси педали, надавив на нее в направлении, указанном стрелкой, в сторону приборной панели, пока она не освободиться от фиксаторов.. Примечание

Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

Примечание. Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

10). Отсоединяем трос сцепления от педали и вытягиваем трос через резиновую направляющую переборки в моторный отсек.

11). Освобождаем трос от креплений и извлекаем из моторного отсека.

12). Установку троса сцепления производим в последовательности, обратной снятию.

Симптомы: резко «упала» педаль сцепления, сцепление не откликается на нажатие приводной педали, снизилась эффективность сцепления.

Возможная причина: поврежден или порван трос сцепления.

Инструменты: плоская отвертка, гаечный ключ «на 17» (2 штуки).

Работы по регулировке осуществляйте в смотровой канаве или на подъемнике.

1. Ослабьте гайки крепления нижнего наконечника оболочки троса к кронштейну (используйте два ключа «на 17»).

2. Извлеките трос из гнезда кронштейна.

3. Выведите поводок троса из вилки выключения сцепления.

4. В салоне под приборной панелью подденьте стопорную скобу пальца педали сцепления (используйте отвертку).

5. Снимите скобу.

6. Снимите верхний наконечник троса с пальца педали сцепления.

7. Выньте трос сцепления сквозь отверстие в щите передка кузова.

8. Установите новый трос сцепления.

9. Осуществите сборку в обратной разборке последовательности.

10. Отрегулируйте сцепление:

10.1. Ослабьте гайки крепления нижнего наконечника оболочки троса к кронштейну (используйте два гаечных ключа «на 17»).

10.2. Изменяйте положение наконечника оболочки троса вращением гаек. Таким образом устанавливаем необходимый ход педали сцепления.

10.3. Несколько раз выжмите до упора педаль сцепления в целях проверки величины хода.

10.4. Затяните гайки крепления.

Примечание. Величина хода педали сцепления до упора в пол должна быть в интервале от 125 до 135 мм.

Другие виды ремонта этого автомобиля:

Заменить трос сцепления на ВАЗ-2114 реально в домашних условиях и не обязательно обращаться в автосервис, где возьмут не малую сумму денег за проведения ремонтных операций. Так, многие автомобилисты, как показывает практика, проводили замену своими руками. Данная статья поведает, как совершить данную процедуру, а также поведает о некоторых нюансах и тонкостях.
