Признаки и причины неисправности тормозного диска ВАЗ 2110
Тормозные диски на ВАЗ 2110 – чугунные. Минимально допустимая толщина диска при износе — 17,8 мм для вентилируемых дисков и 10,8 мм — для невентилируемых, максимальное биение по внешнему радиусу — 0,15 мм. Неправильный подбор тормозных колодок ведёт к повреждению диска, дешёвые колодки с накладками высокой стойкости влечет за собой ускоренный износ. Использование колодок до полной их выработки, пока они полностью не сотрутся и появится трение металла по металлу. также сокращают срок эксплуатации тормозных дисков.
Диски после подобной «эксплуатации» в большинстве случаев выкидываются, но иногда их реанимируют на специальном станке при помощи проточки. Также на проточку отправляются диски с глубокими выбоинами и задирами на рабочих поверхностях, явными следами ржавчины, волнообразным износом рабочих поверхностей.
Признаками неисправности тормозного диска могут быть :
- биения во время торможения — симптом неверной установки или некачественного диска;
- биения во время езды — показатель неточного изготовление диска или нарушение симметрии диска;
- маленькие трещины, образующиеся на диске после торможений — атрибут использования дешевого сплава чугуна с низкой плотностью;
- повышенный износ диска свидетельствует о использовании сплава низкой плотности и/или низкокачественной колодки;
- появление биения после торможения средней интенсивности говорит о низкокачественном сплаве чугуна (в нем отсутствуют необходимые присадки).
Инструкция полезна? Да Нет
Установка
Пришел черед монтировать дисковые тормоза, вместо удаленных задних барабанных.
Сбив ступицу, будем ставить ее обратно, но другим образом:
Устанавливать ее следует через пластину, в которую уже вмонтирован суппорт. Внимательно следите за совпадением всех отверстий
Особое внимание – центровке;
Далее молотком следует подрихтовать угол балки, чтобы в нее не упирался суппорт;
Теперь можно одевать на ступицу тормозной диск, проложив между этими деталями дистанционные шайбы, и закрепить диск скобой;
Ставим тормозные колодки от ВАЗ 2110;
Сначала к суппорту, а затем к трубке тщательно и надежно прикрепляем тормозной шланг;
Чтобы уменьшить тормозные усилия задних тормозов по сравнению с передними, нужно частично сточить фрикционный материал колодок.
ВАЗ 2110 2111 2112 замена передних тормозных дисков. Видео инструкция
Продемонстрируем вам правильную инструкцию по замене передних тормозных дисков в ВАЗ 2110 2111 2112. Работу выполняет опытный мастера, показано всё с удобных ракурсов, все действия комментируются.
Для начала откручиваем колесо и устанавливаем машину на подъёмник или домкрат. Выворачиваем поворотный кулак наружу и зачищаем от въевшейся грязи тормозной суппорт. Каким нибудь подручным предметом, для этого подойдёт даже обычная плоская отвёртка, разгибаем колодки. Снимаем тормозной цилиндр, предварительно расконтрив нижний болт, делается это при помощи молотка и отвёртки:
Снимаем этот болт ключом на 13. Сворачиваем цилиндр по верхней направляющей и вынимаем его, попутно извлекаем тормозной шланг из кронштейна. Снимаем колодки. Заодно оцениваем состояние нашей тормозной системы, смотрим как выглядит шланги, пыльники, колодки и т.д. Проводим чистку всех посадочных мест при помощи щётки с щетиной из металла.

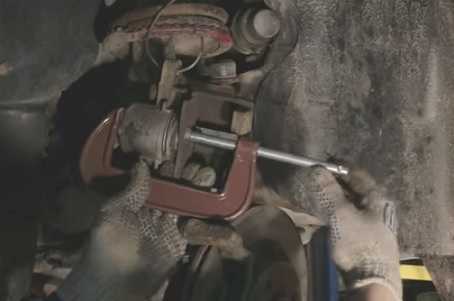

Я думаю, если вы смотрите эту видео инструкцию, то скорее всего у вас нет специального инструмента, который вдавливаем поршень цилиндра, можно заменить его подручными средствами:
До этого момента мы проделывали все действия из нашего материала по замене передних тормозных колодок в ВАЗ 2110 2111 2112. но теперь нам предстоит менять тормозные диски, поэтому продолжаем.
Отвинчиваем два болта на 17 удерживающих скобу, вынимаем их, снимаем скобу:
Очищаем ступицы и тормозной диск от въевшейся грязи. Чтобы нам было легче снять тормозной диск, нанесите на крепления WD-шку и подождите несколько минут. Винты, которые удерживают диск, очень часто закисают, чтобы их было легче отвернуть, обстучите диск вокруг них молотком через долото:
Винты отвинчиваются торцевой головкой на 7. Аккуратно не повредив ступицы, обстукиваем молотком тормозной диск. Далее мы используем специальный съёмник, но можно обойтись и без него:
Не забывайте наносить на ступицы слой медной или графитовой смазки. Новый тормозной диск лучше обезжирить перед установкой. Собираем всё в обратной последовательности.
Видео замена передних тормозных дисков в ВАЗ 2110 2111 2112:
Демонтаж
Прежде чем устанавливать дисковые, нужно демонтировать старые задние тормозные механизмы ВАЗ 2110.
Делается это так:
- Снимаем колесо;
- Снимаем тормозной барабан;
- Убираем колодки;
- Снимаем с колеса ступицу, предварительно открутив тормозную трубку.
Следует подготовиться к тому, что демонтаж будет нелегким. Мало того, что при эксплуатации тормоза имеют неприятное свойство прикипать, так еще и болты «приваривает» коррозия. Поэтому желательно гайки и сами болты обработать специальным средством (например WD 40), чтобы не сорвать их грани.
Снятую трубку важно чем-нибудь заглушить, чтобы не вытекала тормозная жидкость, а в систему не подсасывало воздух. После этого – сбивать ступицу
Лучше всего это получается, если приложить к опорному диску с обратной стороны доску или рейку, и бить по ней молотком, перемещая удары: один – снизу, другой – сверху. Так вы не нанесете серьезных повреждений диску.
Минусы
Не обошлось в замене тормозов на дисковые и без знаменитой «ложки дегтя», хотя касается она скорее именно тех проблем, которые может вызвать их установка.
Что это может повлечь за собой?
Следующее:
Штраф при прохождении техосмотра;
Можно оказаться элементарно неправым в спорном ДТП, если сотрудники ГИБДД акцентируют внимание что у вас «не правильные» тормоза;
Да и страховая компания тоже может счесть это причиной для невыплаты страховки.
Во-вторых, дополнительно нужно будет дорабатывать ручник – или менять его на гидроручник, хотя последний со временем ослабевает.
В-третьих, необходима доработка или тщательная регулировки колдуна, чтобы на ВАЗ 2110 задние колеса не тормозили сильнее передних, так как это непременно вызовет занос, особенно на льду или мокром асфальте. Для этого иногда даже приходится на четверть, а то и больше стачивать колодки.
Особенности конструкции
Задние дисковые тормоза лучше приобретать полным комплектом. На Ваз 2110 подходят тормозные диски 13 или 14 дюймов (вентилируемые или не вентилируемые). Постарайтесь приобрести сертифицированные диски, чтобы их не пришлось дорабатывать.
Комплект задних дисковых тормозов с необходимыми комплектующими
Нужен также суппорт, бывающий трех видов, поэтому подбирать его нужно именно под соответствие диску. С суппортом идут шланг и тормозные колодки. В комплект входит универсальный, подходящий для всех суппортов фиксатор – планшайба.
