Тюнинг передних и задних тормозов ВАЗ-2106
Следующим элементом доработки должны быть передние тормоза автомобиля. Максимально подходящими для замены будут вентилируемые диски с проточками от Лады 2112. Вместе с дисками приобретаются и суппорта. Для их установки понадобится незначительная доработка. Чтобы установить новый суппорт, надо изготовить крепление из стали, толщиной около семи миллиметров. Диски подходят к ступице без её переделки.
Более сложным заданием будет усовершенствование задних тормозов, так как с завода ВАЗ-2106 оборудован барабанными тормозами
Для более эффективного торможения важно заменить их дисковыми. Для установки дисков потребуется заточка задней полуоси до нужного диаметра
В домашних условиях без специального оборудования этого сделать практически невозможно, лучше за помощью обратиться в специальные автомастерские. А также придётся аналогично передним тормозам, изготовить крепление для нового суппорта. При монтаже полуосей важно заменить подшипники и периодически проверять их исправность.
Замена дисков повлечёт за собой покупку нового комплекта колёс на 14 или 15 дюймов. Старые колёса не станут на модернизированные диски
После проведения комплекса работ по усовершенствованию тормозной системы, важно заменить тормозную жидкость, прокачать тормоза и проверить их эффективность
Модернизация главного цилиндра и замена вакуумного усилителя тормозов ВАЗ-2106
Тормозная система ВАЗ-2106 не отличается особым качеством. Рассмотрим, как модернизировать тормоза шестёрки, чтобы максимально повысить качество торможения машины.
Тяжёлое нажатие педали тормоза и увеличение тормозного пути автомобиля могут быть показателями некорректной работы вакуумного усилителя, который является одним из основных рабочих механизмов тормозов. Проверка исправности агрегата происходит на автомобиле при заглушённом двигателе.

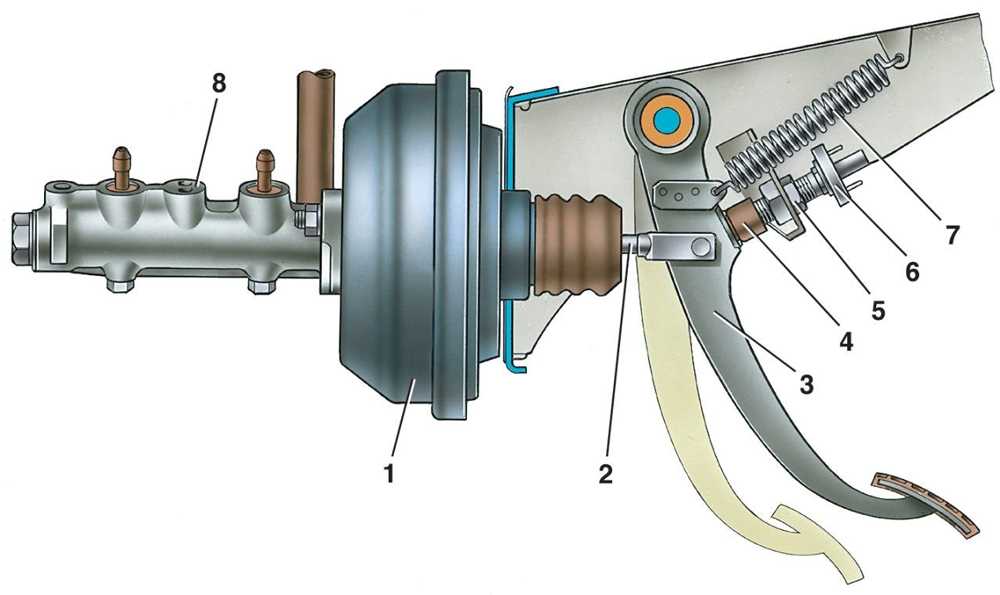

Педаль тормоза: 1 — вакуумный усилитель; 2 — толкатель; 3 — педаль тормоза; 4 — буфер выключателя стоп-сигнала; 5 — гайка выключателя; 6 — выключатель стоп-сигнала; 7 — оттяжная пружина педали; 8 – главный цилиндр
Рассмотрим дальше, как проверить вакуумный усилитель тормозов. Для этого надо пять или шесть раз нажать на педаль тормоза и потом завести мотор. Если педаль немного подалась вперёд, значит, усилитель работает корректно. В ином случае надо искать причину неисправности. Это могут быть плохо затянутые хомуты или крепёжные элементы, разрыв соединяющего со впускным коллектором двигателя шланга. Если шланг не имеет повреждений и после подтяжки креплений и хомутов проблема не устранилась, тогда неисправность в самом усилителе.
Чаще всего вакуумный усилитель тормозов ВАЗ-2106 не ремонтируют, а меняют новым изделием. Для того чтобы снять усилитель, изначально надо демонтировать главный тормозной цилиндр. Его также необходимо заменить большим по объёму изделием. Штатный цилиндр автомобиля не справляется с образованием необходимого давления в тормозной системе.
Крепёжные элементы усилителя находятся с водительской стороны под ковриком и ковролином. Сначала надо открутить четыре болта, а потом с помощью плоской отвёртки вытянуть стопорную шайбу и шток, которые соединяют педаль и тягу усилителя. Дополнительных крепежей со стороны моторного отсека нет, потому усилитель можно вытянуть и заменить новым изделием. Собирается всё аналогично в обратном порядке
Особое внимание надо обратить при сборке на целостность всех резиновых шлангов и патрубков
Важно до максимума зажать крепёжные элементы, так как они отвечают за эффективность торможения. После установки ВУТ важно правильно его отрегулировать, настроить длину штока или свободного хода педали
Регулируется длина штока с помощью болта, который находится на вакуумном усилителе. В идеальном варианте он должен возвышаться над усилителем на 7,1 миллиметра. Если болт закрутить сильнее, тогда педаль не будет возвращаться в стандартное положение после нажатия. О том, что винт затянут слабо просигнализирует жёсткое нажатие педали. Важно найти момент срабатывания клапанов с помощью регулировки штока
После установки ВУТ важно правильно его отрегулировать, настроить длину штока или свободного хода педали. Регулируется длина штока с помощью болта, который находится на вакуумном усилителе
В идеальном варианте он должен возвышаться над усилителем на 7,1 миллиметра. Если болт закрутить сильнее, тогда педаль не будет возвращаться в стандартное положение после нажатия. О том, что винт затянут слабо просигнализирует жёсткое нажатие педали. Важно найти момент срабатывания клапанов с помощью регулировки штока.
Самым правильным вариантом будет осуществление комплексной замены усилителя и цилиндра. Специалисты советуют вместо классических запчастей приобрести в сборе ВУТ на девять дюймов от Нивы 21214 вместе с увеличенным главным цилиндром. А также для установки покупается кронштейн от этой же модели машины. Усиленный ВУТ и цилиндр на ВАЗ-2106 можно установить без переделок креплений.
После подключения всех элементов, необходимо прокачать тормоза и снова проверить работу вакуумного усилителя.

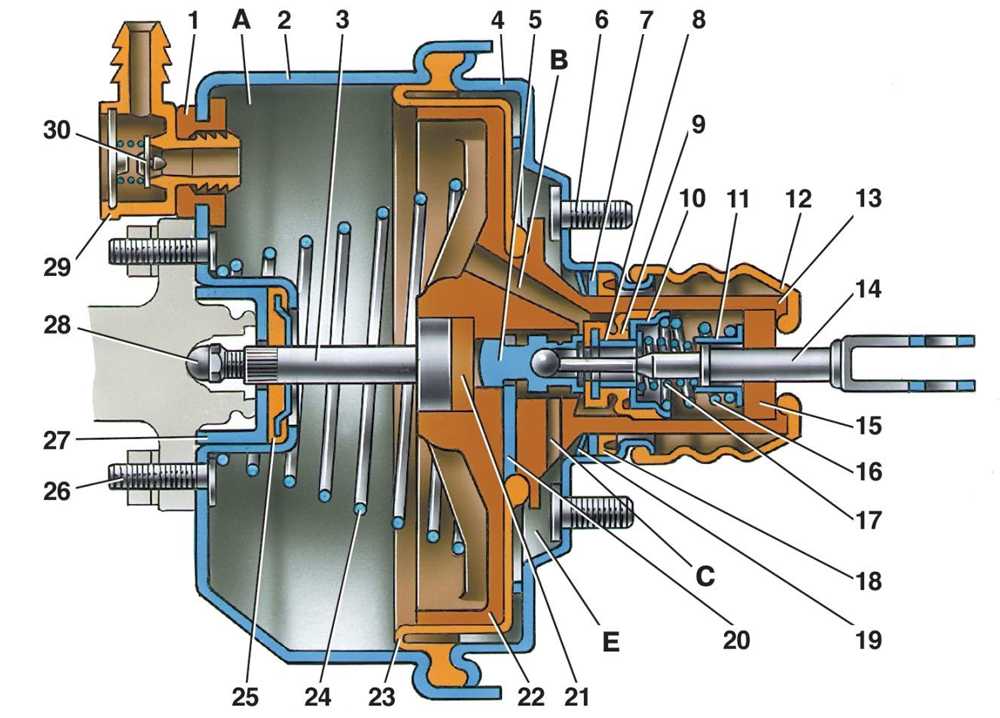

Вакуумный усилитель: 1 — фланец крепления наконечника; 2 — корпус усилителя; 3 —шток; 4 — крышка; 5 — поршень; 6 — болт крепления усилителя; 7 — дистанционное кольцо; 8 — опорная чашка пружины клапана; 9 — клапан; 10 — опорная чашка клапана; 11 — опорная чашка возвратной пружины; 12 — защитный колпачок; 13 — обойма защитного колпачка; 14 — толкатель; 15 — воздушный фильтр; 16 — возвратная пружина клапана; 17 — пружина клапана; 18 — уплотнитель крышки корпуса; 19 — стопорное кольцо уплотнителя; 20 — упорная пластина; 21 — буфер; 22 — корпус клапана; 23 — диафрагма; 24 — возвратная пружина корпуса клапана; 25 — уплотнитель штока; 26 — болт крепления главного цилиндра; 27 — обойма уплотнителя штока; 28 — регулировочный болт; 29 — наконечник шланга; 30 — клапан; А — вакуумная полость; В — канал, соединяющий вакуумную полость с внутренней полостью клапана; С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е — атмосферная полость
