Замена тормозной жидкости lada 2106 (ваз 2106)

Прокачка системы

После проведения любых работ, связанных с заменой или ремонтом деталей тормозной системы, следует прокачать тормоза. Это позволит удалить из магистрали воздух и выровнять давление.

Средства и инструменты:

домкрат и баллонный ключ;
ключ на «8»;
резиновый или силиконовый шланг диаметром 6 мм;
небольшая чистая сухая ёмкость (лучше прозрачная);
тормозная жидкость (на долив).

Кроме всего этого для прокачки системы обязательно потребуется помощник.

Порядок работ:

Располагаем автомобиль на горизонтально ровной поверхности. Отпускаем гайки крепления переднего правого колеса.
Приподымаем кузов машины домкратом. Откручиваем гайки полностью, демонтируем колесо.

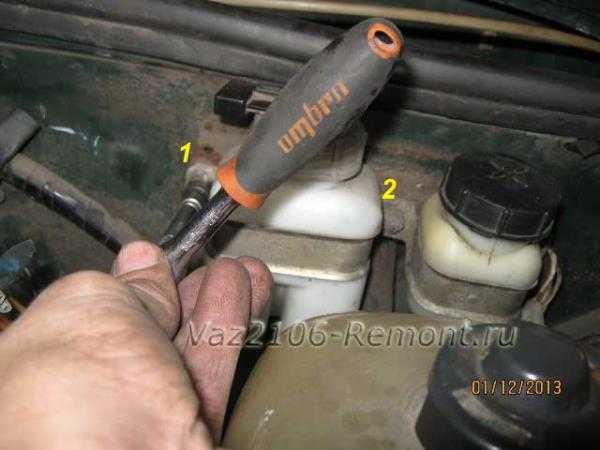

Со штуцера рабочего тормозного цилиндра снимаем колпачок.
Один конец шланга надеваем на штуцер. Второй конец вставляем в ёмкость.
Даём команду помощнику сесть в салон и 4–6 раз выжать тормозную педаль, после чего удерживать её в выжатом положении.
Когда педаль после серии надавливаний будет выжата, ключом на «8» (в некоторых модификациях на «10») откручиваем штуцер на три четверти оборота. В это время из штуцера в шланг и дальше в ёмкость пойдёт жидкость, а педаль тормоза опустится. После того как педаль упрётся в пол, штуцер нужно закрутить и попросить помощника отпустить педаль.
Прокачиваем до тех пор, пока из системы не начнёт течь тормозная жидкость без воздуха. Дальше можно закручивать штуцер, надевать на него колпачок и устанавливать колесо на место.
По аналогии проводим прокачку тормозов для переднего левого колеса.
Задние тормоза прокачиваем по той же схеме: сначала правое, потом левое.
По завершении прокачки доливаем до уровня тормозную жидкость в бачок и проверяем тормоза на участке дороги со слабоинтенсивным движением.

Видео: прокачка тормозов

На первый взгляд, процесс замены или ремонта вакуумного усилителя тормозов может показаться несколько сложным. На самом деле, стоит лишь разобраться во всём детально, и услуги специалистов вам не потребуются.

Как проверить вакуумный усилитель

В случае проявления перечисленных выше симптомов, «вакуумник» необходимо проверить. Определить работоспособность устройства можно без снятия его с автомобиля. Для диагностики нам понадобится резиновая груша от ареометра и отвёртка (шлицевая или крестовая в зависимости от типа хомутов).

Проверочные работы выполняем в таком порядке:

Включаем стояночный тормоз.
Садимся в салон и 5–6 раз нажимаем на тормозную педаль, не запуская двигателя. На последнем нажатии оставляем педаль на средине её хода.
Убираем ногу с педали, запускаем силовую установку. При рабочем «вакуумнике» педаль сместится на небольшое расстояние вниз.
Если этого не случилось, глушим двигатель, переходим к моторному отсеку. Находим там корпус усилителя, осматриваем фланец обратного клапана и конец соединительного шланга. Если на них есть видимые разрывы или трещины, готовимся к замене повреждённых деталей.
Таким же образом проверяем другой конец шланга, а также надёжность его крепления к штуцеру впускной трубы. При необходимости подтягиваем фиксирующий хомут.
Проверяем односторонний клапан. Для этого аккуратно отсоединяем от него шланг.
Извлекаем клапан из фланца.
Надеваем на него конец груши и сжимаем её. Если клапан рабочий, груша останется в сжатом положении. Если же она начнёт наполняться воздухом, это значит, что клапан негерметичен. В этом случае его нужно заменить.
При обнаружении самопроизвольного торможения автомобиля следует проверить уплотнитель хвостовика следящего клапана. Для этого переходим обратно в салон, отгибаем коврик в районе педалей, находим там тыльную часть усилителя. Осматриваем защитный колпачок. Если он присосан — усилитель неисправен.
Подвигаем колпачок до упора вверх и заворачиваем его, чтобы получить доступ к хвостовику.
Запускаем двигатель. Раскачиваем хвостовик в горизонтальном направлении в обе стороны, прислушиваясь к возникающим при этом звукам. Появление характерного шипения свидетельствует, что в корпус вакуумного усилителя втягивается лишний воздух.

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

ВУТ служит для увеличения усилия водителя при нажатии на педаль тормоза

Устройство

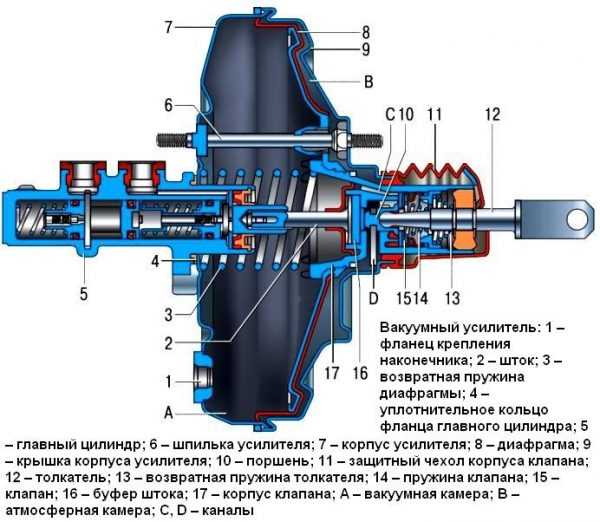

Конструкцию ВУТ составляют:

корпус, представляющий собой герметичную металлическую ёмкость;
обратный клапан;
пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
толкатель;
следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Работа усилителя построена на разности давлений в вакуумной и атмосферной камерах

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Благодаря ВУТ усилие, приложенное к педали, увеличивается в 3–5 раз

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Вакуумный усилитель расположен в моторном отсеке с левой стороны

Ремонт или замена

Обнаружив неисправность вакуумного усилителя тормозов, вы можете пойти двумя путями: заменить его новым или попытаться отремонтировать. Здесь следует отметить, что новый ВУТ без главного тормозного цилиндра обойдётся примерно в 2000–2500 рублей. Если у вас нет желания тратить столько денег, и вы настроены на самостоятельный ремонт узла, приобретите для старого «вакуумника» ремонтный комплект. Он стоит не дороже 500 рублей и включает те детали, которые чаще всего выходят из строя: манжету, колпачок хвостовика, резиновые прокладки, фланцы клапанов и т.п. Сам по себе ремонт усилителя процесс не слишком сложный, но времязатратный. Он предусматривает снятие устройства с автомобиля, разборку, дефектовку, замену неисправных элементов, а также регулировку.

В комплект входят все детали, которые подвергаются постоянным нагрузкам

Менять вакуумный усилитель или ремонтировать, выбирать вам. Мы же рассмотрим оба процесса, и начнём с замены.

Замена ВУТ на ВАЗ 2106

Необходимые инструменты:

тонкая шлицевая отвёртка;
накидной ключ на «13»;
торцевой ключ на «13».

Порядок работ:

Размещаем автомобиль на ровной поверхности, включаем передачу.
В салоне отгибаем ковролин под кронштейном педалей. Находим там место соединения педали тормоза и толкатель усилителя.
При помощи шлицевой отвёртки снимаем пружинный фиксатор со штифта крепления педали и хвостовика толкателя.
Используя ключ на «13», отворачиваем четыре гайки, удерживающие корпус усилителя.
Поднимаем капот. Находим в моторном отсеке ВУТ.
Торцевым ключом на «13» откручиваем две гайки на шпильках крепления главного тормозного цилиндра.
Потянув главный цилиндр вперёд, снимаем его с корпуса усилителя. Трубки от него откручивать не нужно. Просто аккуратно отводим его в сторону и кладём на любую деталь кузова или двигателя.
При помощи тонкой шлицевой отвёртки извлекаем обратный клапан из резинового фланца в корпусе «вакуумника».
Снимаем ВУТ с автомобиля.
Устанавливаем новый усилитель и производим сборку в обратном порядке.

После замены устройства не спешите устанавливать главный тормозной цилиндр, так как перед этим необходимо произвести проверку и при необходимости регулировку выступания штока, о чём мы поговорим после рассмотрения процесса ремонта ВУТ.

Видео: замена ВУТ

Инструменты:

тиски;
шлицевая отвёртка;
небольшой молоток;
пассатижи.

Алгоритм действий:

Закрепляем вакуумный усилитель в тисках любым удобным образом, но только так, чтобы не повредить его.
При помощи шлицевой отвёртки и пассатижей производим развальцовку половин корпуса устройства.
Не рассоединяя половинок корпуса, накручиваем на шпильки крепления главного цилиндра гайки. Это необходимо для того, чтобы обезопасить себя при разборке устройства. Внутри корпуса установлена очень мощная возвратная пружина. Расправившись, она может вылететь при разборке.
Когда гайки будут накручены, аккуратно при помощи отвёртки рассоединяем корпус.
Откручиваем гайки на шпильках.
Извлекаем пружину.
Производим осмотр рабочих элементов усилителя. Нас интересует манжета, чехлы шпилек, защитный колпачок корпуса следящего клапана, а также фланец обратного клапана.
Производим замену неисправных деталей. Манжету меняем в любом случае, так как именно она в большинстве случаев становится причиной неисправности ВУТ.
После замены производим сборку устройства.
Завальцовываем края корпуса при помощи отвёртки, пассатижей и молотка.

Удаление воздуха из гидропривода

Прокачку тормозов ВАЗ 2106 следует начать так: для начала проводят развоздушивание переднего контура, а затем заднего. Частичную прокачку выполняют только по осям автомобиля, но не по колесам. Снятие и установка главного тормозного цилиндра заканчиваются полным удалением воздуха по всем осям. При выполнении прокачки тормозов рекомендуется работать вдвоем с помощником, так как одному это сделать весьма сложно.

Одновременно нужно будет давить на педаль тормоза и расслаблять штуцеры суппорта. Для развоздушивания передней оси автомобиль приподнимают и снимают колеса. После этого проверяют уровень жидкости в бачке ГТЦ и надевают на воздушный штуцер суппорта резиновую или силиконовую трубочку подходящего диаметра.

Другой ее конец помещают в стеклянную емкость, в которую наливают немного рабочей жидкости с таким расчетом, чтобы конец трубки был в нее погружен. Предварительно нужно слегка расслабить штуцер ключом на 8, если это не удается, то используют жидкость WD для очистки резьбы.

После подготовительных работ следует нажать педаль гидропривода 4-5 раз, затем удержать ее в нажатом состоянии, а в этот момент отпустить штуцер на суппорте. В результате этого произойдет выброс жидкости вместе с воздухом в банку. Впоследствии, при отпущенном штуцере, требуется проводить резкие нажатия на педаль до полного исчезновения пузырьков воздуха из трубочки.

Для гарантии обычно нажимают 2 раза после появления последних пузырьков. Педаль опять удерживают в нажатом состоянии, штуцер закручивают, после этого проводят контрольный нажим и переходят к следующему колесу. После прокачки передней оси приступают к работам на задней.

Манипуляции удобней выполнять на подъемнике или смотровой яме, в этом случае можно обойтись без снятия колеса. Алгоритм работы идентичен процедуре на передней оси

Важно контролировать уровень жидкости в бачке, так как при интенсивной циркуляции возможно попадание воздуха в ГТЦ

Тогда работу придется повторять сначала. Существует метод прокачки, при котором нажимают на педаль 4-5 раз при закрытом штуцере, а затем выжимают ее и откручивают штуцер. Потом его опять закручивают и нажимают на педаль еще 4-5 раз. Таким образом проводят несколько циклов.

Повреждения и посторонние звуки

Если во время возникновения проблемы повредились какие-либо агрегаты, то их нужно заменить на новые. Если тормозной диск производит биение с повышением уровня в 0,15 мм, то нужно его отшлифовать, а если он имеет толщину уже меньше, чем 8-9 мм, то пришло время его заменить. Следующая проблема работы тормозной системы — это ситуации, когда при торможении машину слишком сильно уводит в сторону. Это возникает в тех случаях, когда может наблюдаться утечка из цилиндра.

Чтобы тормозная жидкость не вытекала, нужно поменять уплотнители. Для полной проверки схема требует прокачки. В этой ситуации могут заедать сами поршни от цилиндра. Их нужно вовремя проверять. Смотрите, чтобы детали были целыми. Если произошло засорение агрегатов тормозной системы, следует провести ее чистку. Обязательно нужно проверять все барабаны, накладки, диски, т. к. они могут засориться. Все детали системы требуют своевременной очистки.

Если регулятор, отвечающий за уровень давления, налажен неправильно, то нужно заняться его регулировкой и выставить правильно. Если же его диагностика и наладка показали, что он вышел из строя, агрегат нужно поменять. Если повредился трос, то может заедать ручной тормоз, что будет сказываться на эффективной работе всего автомобиля, поэтому трос нужно заменить. Полностью менять ручник ВАЗ нужно, если повредился весь механизм и ручной тормоз вышел из строя.

При увеличенном нажимании на педаль торможения могут быть сбои с фильтрами воздуха, клапанами усилителя, шлангами и самим уплотнителем. Чтобы убрать все неполадки, нужно проверить эти агрегаты, прочистить, а при полной поломке требуется замена деталей.

Если слышны звуки (скрипение) в тормозах, то это может быть вызвано ослаблением каких-либо деталей, пружин, их износом, поломкой, загрязнением или слишком сильным биением тормозного диска. Нужно проверить все эти элементы, подтянуть, прочистить или заменить. Контроль работы системы торможения позволяет изучить конструкцию, обеспечить безопасную эксплуатацию автотранспортного средства.

Прокачка тормозов

Во время прокачки тормозов, обязательно доливайте тормозную жидкость в бачок. Таким образом, вы обеспечите постепенное вытеснение старой жидкости, меняя ее новой.

Этим способом прокачайте передние и задние колеса. По завершению всех работ, закройте крышку гидроприводного бачка и проконтролируйте качество проделанной работы. Для этого вам необходимо надавить на тормозную педаль и удостовериться, что свободный ход педали, как и прилагаемое для нажатия усилия — одинаковы. Если же это не так, то следует еще раз прокачать тормоза, так как в системе остался воздух.

Бачок тормозной жидкости на «классике» приходится снимать и уж тем более менять, довольно редко. Но все же, если вам нужно это сделать, то нижеприведенное описание будет полезным. Для того, чтобы это сделать, понадобится следующий инструмент:

Плоскогубцы
Трещотка
Головка на 10
Удлинитель

Первым делом необходимо слить тормозную жидкость, либо же отсоединить шланги аккуратно, чтобы у самого их края оставалась жидкость, и подвесить их в таком положении, чтобы она не текла. Если же вы слили ее полностью, то порядок снятия приведен ниже.

Первым делом отсоединяем два провода от крышки бачка:

Теперь откручиваем две гайки крепления хомута бачка, они отмечены на фото ниже:

Затем можно отогнуть хомут немного в сторону, чтобы можно было вынуть бачок:

Как видите, теперь остается ослабить только хомуты шлангов, отвернув пассатижами зажимы:

И сдергиваем шланги, после того, как хомуты достаточно ослаблены:

В случае, если вы решили на своей ВАЗ 2106 заменить эту емкость, то покупаем новый и устанавливаем его в обратной последовательности на свое место.

Цена его составляет порядка 120 рублей вместе с крышкой и поплавком.
