Замена рабочего цилиндра заднего тормозного механизма лада калина

Где находится тормозная жидкость в ЛАДА “Калина”

Данная жидкость полностью заполняет тормозную систему: тормозные цилиндры (главный и рабочие), тормозные шланги, трубки и бачок. Ее функция — передача усилия от педали тормоза на рабочие тормозные цилиндры. Когда водитель нажимает педаль тормоза, шток смещает поршень в главном тормозном цилиндре «Калина», который давит на жидкость, находящуюся в тормозной системе. Жидкость несжимаема, поэтому она приводит в движение поршни в рабочих цилиндрах, которые прижимают колодки механизма к тормозным дискам и барабанам.

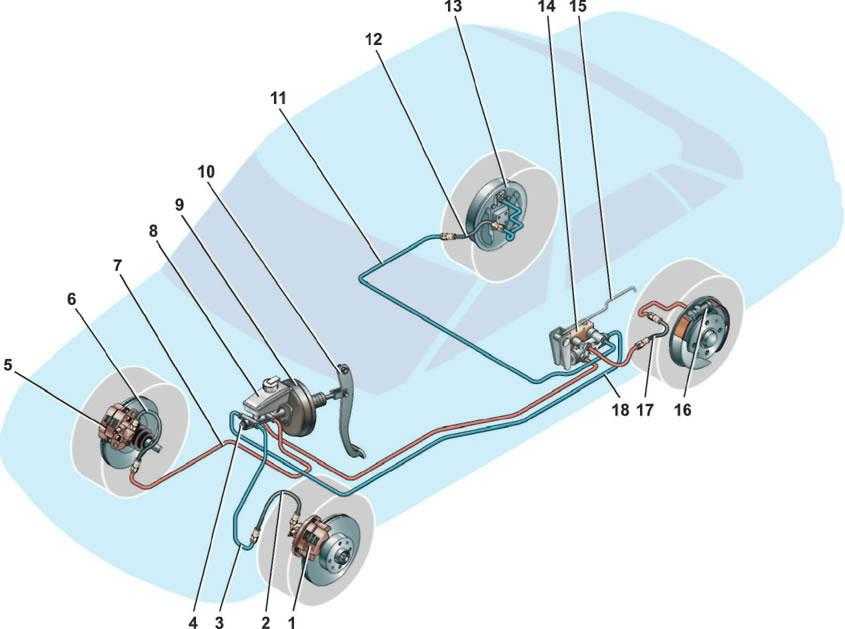

Рабочая тормозная система: 1 — тормозной механизм переднего левого колеса; 2, 6, 12, 17 — тормозные шланги; 3, 7, 11, 18 — тормозные трубки; 4 — главный тормозной цилиндр; 5 — тормозной механизм переднего правого колеса; 8 — бачок главного тормозного цилиндра; 9 — вакуумный усилитель; 10 — педаль тормоза; 13 — тормозной механизм заднего правого колеса; 14 — регулятор давления жидкости в тормозных механизмах задних колес; 15 — рычаг регулятора давления жидкости в тормозных механизмах задних колес; 16 — тормозной механизм заднего левого колеса Примечание. Часть автомобилей оборудована тормозной системой с АБС (антиблокировочная система).

Почему необходимо менять тормозную жидкость

Тормозные цилиндры работают с тяжелых условиях. При интенсивном торможении и езде с прицепом тормозная жидкость в Ладе “Калина” нагревается до 180 градусов, при спокойном городском режиме — до 150. Поэтому изначально температура ее кипения превышает 260 градусов. Но тормозная жидкость гигроскопична и интенсивно вбирает в себя воду из окружающей среды. Со временем процент содержания воды растет и температура кипения ТЖ снижается, что приводит к закипанию тормозной жидкости и появлению в ней “пузырьков”. Пузырьки, в отличие от самой жидкости, сжимаются, что приводит к “проваливанию” педали тормоза и отказу тормозов.
Поэтому необходимо периодически производить замену тормозной жидкости в системе.

Алгоритм замены

Процесс замены тормозных колодок на автомобилях с АБС и без неё имеет лишь одно отличие. В машинах с АБС следует отключить провода от датчиков перед началом работ во избежание их повреждения.

Процесс замены выполняется в несколько этапов:

Устанавливаем клинья под передние колеса.
Максимально опускаем ручник, что позволит снизить натяжение троса.
Дополнительно ослабляем трос ручника, покрутив регулировочный болт, доступ к которому открывается со стороны днища авто.
Теперь нужно поддомкратить колесо.
Берем баллонный ключ и выкручиваем колёсные болты. Далее снимаем колесо.
Отвинчиваем штифты ключом на 7.
Используя металлическую щетку, очищаем ступицу заднего колеса в том месте, где находится барабан.
Наносим на место посадки барабана WD-40, после чего выжидаем несколько минут.
Чтобы было проще снять барабан, предварительно его нужно простучать резиновым молотком.
Теперь постепенно вкручиваем болты М8 в отверстия барабана, что позволит снять его со ступицы.
В ходе визуального осмотра необходимо убедиться в том, что барабан не имеет сколов, трещин и прочих дефектов. Если на детали обнаружены следы неравномерной выработки – ее следует заменить.
Используя монтажные колодки, сводим задние колодки.
Берем обычную отвертку и поддеваем конец верхней пружины, стягивающей колодки. Аккуратно выводим ее из зацепления с колодкой.
Снимаем верхнюю пружину.
Пассатижами высвобождаем из гнезда нижнюю стяжную пружину и снимаем её.
Снимаем переднюю колодку.
Демонтируем распорную планку.
Теперь необходимо снять наконечник троса стояночного тормоза. Он располагается на крюке распорного рычага дальней колодки.
Вновь берем пассатижи и освобождаем пружину, держащую заднюю колодку.
Демонтируем колодку.
Снимаем распорный рычаг.
Берем ветошь и очищаем детали от грязи.
Устанавливаем распорный рычаг на новую колодку.
