Замена тормозного цилиндра lada 2109i (ваз 2109i)

Ремонт тормозного цилиндра переднего колеса

1. Снимите с автомобиля соответствующее колесо.

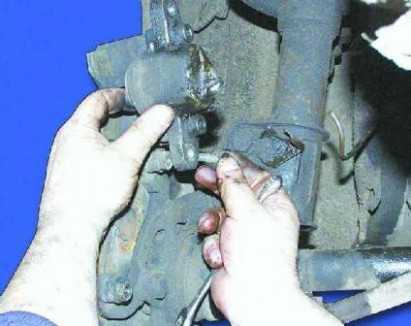

2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

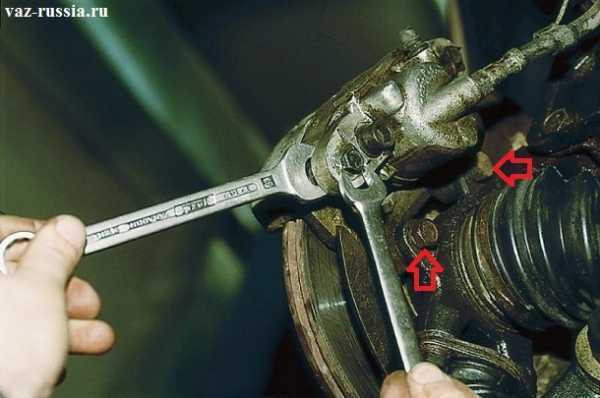

3. Ослабьте затяжку наконечника тормозного шланга на суппорте.

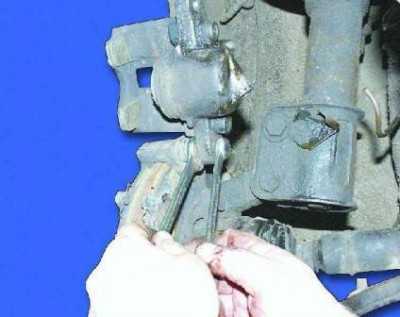

4. Отогните отверткой усики стопорных шайб и отверните два болта крепления тормозного суппорта, придерживая вторым ключом направляющие пальцы за шестигранники.

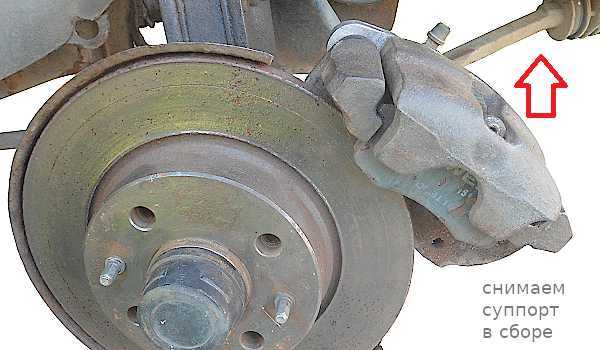

5. Выньте болты и снимите тормозной суппорт в сборе с колесным цилиндром.

6. Удерживая ключом наконечник тормозного шланга за шестигранник, отверните тормозную скобу от наконечника. Будьте осторожны, из тормозного шланга потечет тормозная жидкость

Обратите внимание, на наконечнике установлено медное уплотнительное кольцо. Замените сильно обжатое медное кольцо.

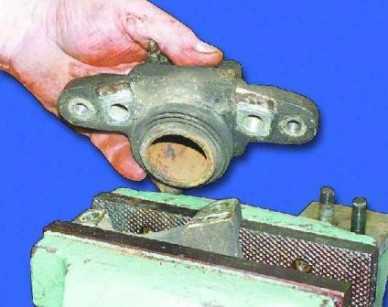

7. Зажмите тормозной суппорт в тиски и отверните два болта с внутренним шестигранником крепления тормозного цилиндра к суппорту. Снимите колесный тормозной цилиндр с суппорта.

8. Аккуратно, чтобы не порвать пыльник, снимите стопорное кольцо.

10. Подав сжатый воздух через отверстия для подачи тормозной жидкости, извлеките поршень из тормозного цилиндра.

11. Аккуратно, чтобы не повредить зеркало тормозного цилиндра, выньте резиновое уплотнительное кольцо.

12. При необходимости замены колесного тормозного цилиндра или самого клапана выверните штуцер прокачки тормозов.

13. Внимательно осмотрите зеркало тормозного цилиндра и рабочую поверхность поршня. При обнаружении на них следов износа, повреждений или сильного корродирования необходимо выполнить замену тормозного цилиндра и поршня.

14. Замените поврежденные, разбухшие или потерявшие эластичность манжеты. Рекомендуется производить замену манжеты при каждой разборке тормозного цилиндра независимо от его состояния.

15. Установите в проточку тормозного цилиндра новую манжету, предварительно смазав манжету свежей тормозной жидкостью.

16. Вставьте кромку пыльника в проточку поршня.

17. Смажьте свежей тормозной жидкостью зеркало тормозного цилиндра и рабочую поверхность поршня. Введите поршень в тормозной цилиндр и установите наружную кромку пыльника в проточку корпуса цилиндра. Установите стопорное кольцо.

18. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 суппорт с колесным тормозным цилиндром в порядке, обратном снятию. Перед установкой направляющих пальцев смажьте их смазкой УНИОЛ-1. Прокачайте на автомобиле ваз 2108, ваз 2109, ваз 21099 тормозную систему (Прокачка тормозной системы).

Цитата

Замена ВУТ

Для начала запомните, что ремонт вакуумного усилителя невозможен. Этот узел снимается и меняется на новый. В теории и на практике некоторые это делают. Но под собственную ответственность.

Теперь непосредственно о замене.

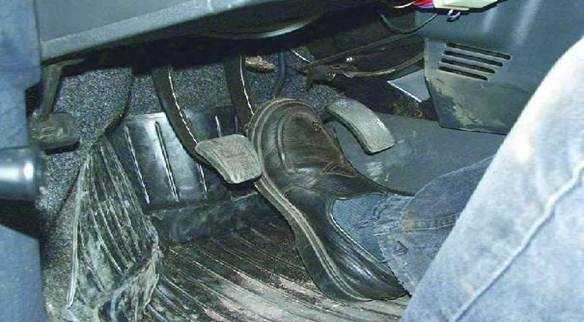

1. Отсоедините педаль тормоза от штока усилителя. Агрегаты связаны между собой штифтом. Демонтаж выполняется в районе педального узла и тут вам пригодится простая плоская отвертка.
2. Идем и открываем капот.
3. Отключите колодку питания датчика уровня тормозной жидкости.
4. Снимите кронштейн, который удерживает гидравлические магистрали на раме. Пригодится головка на 10, которой откручивается гайка.
5. Отключите главный тормозной цилиндр. Для этого откручивается 2 гайки, удерживающие его на вакуумнике. Оцените состояние ГТЦ. Если необходимо, также замените и его.
6. Вовсе не обязательно отсоединять гидравлические магистрали от тормозного цилиндра (главного). Патрубки достаточно длинные, потому их легко можно сдвинуть в сторону, дабы они не мешали в процессе работы.
7. Отключите патрубок, который связывает камеру вакуумника с впускным коллектором.
8. Снимите распорку с передних стоек.

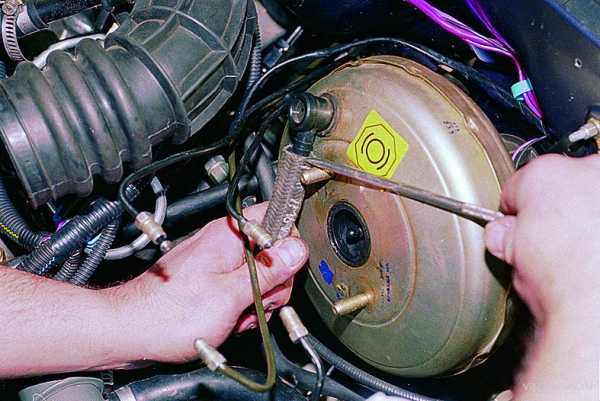

9. Открутите 4 гайки, которые удерживают корпус вакуумника на шпильках кузова автомобиля.
10. Снимите агрегат со шпилек и вытащите через подкапотное пространство.
11. Со стороны приводной вилки на обратке усилителя имеется уплотнитель с кронштейном. Он крепит узел на раме 4 шпильками. Их нужно снять. Для этого головкой на 17 демонтируются 2 гайки, после чего снимается железная конструкция. Просто потяните ее на себя. Со штока обязательно стяните пыльник.
12. Установите кронштейн крепления и новый уплотнитель из резины на новенький вакуумный усилитель. Теперь можно начинать полноценную обратную сборку.

Замена устройства

Обратная сборка

Если вы решили выполнить демонтаж и сборку своими руками, при установке нового ВУТ обязательно придерживайтесь нескольких рекомендаций:

• Шток вакуумника и педаль тормоза соединяются между собой сразу после посадки устройства на шпильки крепления. То есть до того, как начали затягивать гайками.;
• Опытные владельцы ВАЗ 2109 рекомендуют нанести герметик между вакуумным усилителем тормозов и тормозным цилиндром. Это обусловлено несовершенством конструкции;
• Шток вакуумника, который воздействует на главный тормозной цилиндр, при транспортировке детали может смещаться. Также смещение не редко происходит в процессе установки. Потому этот факт обязательно проверьте и правильно установите при необходимости. Для этого нужно нажать до упора на шток.

Если неправильно установить шток во время сборки узла, тормоза попросту не будут срабатывать должным образом. О последствиях вряд ли стоит говорить.

Предварительные мероприятия

Грамотно подготовившись к предстоящей прокачке тормозной системы, вы сможете серьезно сэкономить на услугах автосервисов. Посмотрите видео, почитайте наши инструкции, чтобы получить необходимый опыт и своими руками прокачать ТС

Из предварительных мероприятий выделим следующие.

1. Проверьте, какой текущий уровень тормозной жидкости в расширительном бачке. Если он меньше отметки МАХ, потребуется долить немного ТЖ до требуемого уровня.
2. Приготовьте любую пластиковую пустую емкость, залив туда небольшое количество тормозной жидкости.
3. Найдите шланг достаточной длины, диаметр которого будет соответствовать диаметру штуцеров тормозных цилиндров.
4. Если автомобиль располагается на подъемнике, то есть задние колеса вывешены, потребуется обязательно заблокировать регулятор давления. Для этого между поршнем и пластиной просто вставьте плоскую отвертку.
5. Обязательно пригласите товарища, помощника. Нужен один человек, который поможет нагнетать давление внутри тормозной системы.
6. Ослабьте натяжение штуцеров, прежде чем начать работу.

https://youtube.com/watch?v=ATENWDp4cPU

Прокачка

Теперь приступаем непосредственно к прокачиванию тормозной системы вашего ВАЗ 2109. Следуя определенным инструкциям и соблюдая последовательность действий, вы легче в четыре руки выполните поставленную задачу.

1. Попросите помощника нажать на педаль тормоза около 9 раз. Именно так внутри системы будет создаваться давление. Педаль после последнего нажатия не нужно опускать. Необходимо удерживать ее прижатой к полу.
2. В этом время вы должны надеть резиновый шланг на штуцер цилиндра. Ослабив затяжку штуцера, из системы выпускается воздух.
3. Вместе с воздухом из системы начнет выходить тормозная жидкость.
4. Определить наличие воздуха внутри ТС не сложно, поскольку при этом в тормозной жидкости появляются пузырьки в емкости, куда сливается состав. Убедитесь при этом, что конец вашего шланга вторым концом опущен внутрь емкости и касается залитой туда заранее ТЖ.
5. Закрутите штуцер, после чего помощнику потребуется опять создать давление в системе. То есть вновь выполняются нажатия педали тормоза.
6. Используя представленную инструкцию и последовательность прокачки по колесам, лишний воздух выгоняется из всей тормозной системы ВАЗ 2109.
7. Прокачивать следует до тех пор, пока вы не избавитесь от всего воздуха, то есть ТЖ начнет выходить, не образуя пузыри внутри тары.

В процессе прокачки из расширительного бачка будет постепенно выходить ТЖ. По мере уменьшения количества не забывайте заливать туда новый состав. Переливать ТЖ из тары для прокачки не стоит, поскольку там, как вы помните, имеются пузырьки воздуха.

Завершив процедуру прокачки тормозной системы, затяните штуцеры, наденьте на них колпачки.

Проверка результата

Не спешите выезжать на дорогу, поскольку после прокачки ТС еще нужно проверить.

Для этого:

1. Выезжайте на дорогу, где почти нет машин. При этом асфальт должен быть сухим и ровным.
2. Разгонитесь примерно до 40 километров в час.
3. Выжмите педаль тормоза, заблокировав колеса.
4. Держите ногу на педали, пока машина полностью не остановится.
5. Рулеткой замерьте тормозной путь.
6. Повторите процедуру, проехав в обратную сторону.
7. Сверьте показания длины тормозных путей. Если они в норме, вы можете смело дальше продолжать эксплуатировать собственный автомобиль.

Тормозной путь

Согласно техническим нормам эксплуатации ВАЗ 2109, работа тормозной системы должна обеспечивать длину тормозного пути в 12,2 метра при указанных условиях тестирования (сухой асфальт, скорость 40 километров в час).

Работа завершена, потому можно смело выезжать на дорогу. Теперь педаль точно отреагирует на ваши манипуляции.

 Загрузка …

Как отремонтировать передний тормозной механизм ВАЗ-2109

Тормозной механизм передних колес состоит из суппорта, колесного цилиндра, тормозной скобы, тормозного диска, поршня, тормозных колодок, тормозного диска и шланга подвода тормозной жидкости.

Замена колодок тормозных механизмов рассмотрена в статье – «Как заменить тормозные колодки ВАЗ-2109».

Снятие и ремонт тормозного суппорта

Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски.

Поднимите и установите на опоры переднюю часть автомобиля.

Снимите колесо.

Промойте и высушите тормозной механизм.

Если вы собираетесь менять поршень или уплотнительное кольцо, то для удобства отсоедините колесный цилиндр от суппорта.

При наличии забоин, следов износа и коррозии на рабочих поверхностях поршня и цилиндра их надо заменить.

На направляющих пальцах не должно быть коррозии и повреждений. Они должны свободно перемещаться в отверстиях основания.

В противном случае пальцы замените, а также порванные или потерявшие упругость защитные чехлы направляющих пальцев.

Отверните гайку крепления и отсоедините тормозной шланг от штуцера колесного цилиндра.

Заглушите отверстие шланга.

Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев.

Отверните нижний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник

Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления

Снимите суппорт с колесным цилиндром с основания

Зажмите суппорт в тиски и отверните два болта с внутренним шестигранником крепления цилиндра к суппорту

Снимите колесный цилиндр с суппорта.

Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо.

Снимите защитный чехол.

Подав сжатый воздух через штуцер для тормозного шланга…

извлеките поршень из цилиндра

Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо

Выверните клапан прокачки при необходимости замены колесного цилиндра или самого клапана.

Чтобы заменить основание скобы, отверните два болта его крепления к поворотному кулаку.

Сборка и установка тормозной скобы производится в обратном порядке.

Перед сборкой смажьте тормозной жидкостью уплотнительное кольцо, поршень и зеркало цилиндра свежей тормозной жидкостью.

При установке поршня в цилиндр вставьте кромку защитного колпака в проточку на поршне.

Затем вставьте поршень в цилиндр и вставьте наружную кромку в проточку на корпусе цилиндра.

Установите стопорное кольцо

Перед установкой смажьте направляющие пальцы смазкой УНИОЛ-1

Замена тормозного цилиндра ВАЗ 2101-07

На автомомашинах ВАЗ-классика меняется ПТЦ немного по-другому, чем на переднеприводных машинах ВАЗ.  Передний суппорт на «Классике» можно поменять целиком весь в сборе, но также есть возможность произвести замену только цилиндров. Работа выполняется следующим образом:

• также ставим автомобиль на площадку, снимаем переднее колесо;
• откручиваем болты крепления самого суппорта;

• отводим суппорт в сторону, отсоединяем шланг;
• вытаскиваем из суппорта колодки, скручиваем с него тормозную трубку.
• если штифты крепления колодок не вынимаются, их придется обрезать болгаркой, установив затем новые крепления;
• тормозные цилиндры крепятся на скобе в направляющих, и они вынимаются либо монтировкой, либо аккуратным постукиванием молотка;
• устанавливаем другие цилиндры, трубку и колодки со штифтами, совершаем сборку.

Некоторые советы

Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
«Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

• глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
• ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
• чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
• снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
• барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
• откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

вытягиваем цилиндрик, освобождая его от колодок;

ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

Замена переднего тормозного цилиндра

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

• у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
• на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

• ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
• домкратим машину, скидываем переднее колесо;
• отворачиваем шестигранником два крепления суппорта;
• ослабляем гайку тормозного шланга;
• отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
• отводим в сторону ПТЦ вместе со скобой;
• отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

устанавливаем другую, новую запчасть, производим сборку.

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

• Заглушите двигатель;
• 5-6 раз подряд выжмите педаль тормоза;
• Зажмите педаль в пол;
• Заведите двигатель;
• Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

• Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
• Но при этом двигатель троит на холостых;
• При нажатии на тормозную педаль холостой ход успокаивается;
• Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
• Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
• Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Самостоятельная прокачка

Не всегда есть возможность пригласить помощника, а некоторые и вовсе предпочитают проводить ремонт своего автомобиля без посторонних.

https://youtube.com/watch?v=S7ziGkXhutQ

Прокачать ТС вполне возможно в две руки. Для работы вам потребует Аэратор, доступный на всех рынках и в любых автомобильных магазинах. Обойдется такая покупка в 80-150 рублей.

Работа будет выглядеть следующим образом:

• Соедините вентиль колеса с вентилем расширительного бачка. Так воздух из колеса направится в бачок ТЖ, создав необходимое давление;
• Поднимите машину с помощью домкрата;
• Снимите колесо, открутите штуцер для прокачки;
• Созданное давление позволит выгнать жидкость из системы.

Давление, получаемое из колеса, вполне можно заменить подключенным насосом, компрессором.
