Замена сеточки-фильтра на ВАЗ 2109
Для замены фильтра грубой очистки, применяемого на инжекторном ВАЗ 2109, требуется следовать нижеизложенному пошаговому алгоритму.
Снять задний ряд сидений.
Вид без задних сидений
открутить крепления лючка.

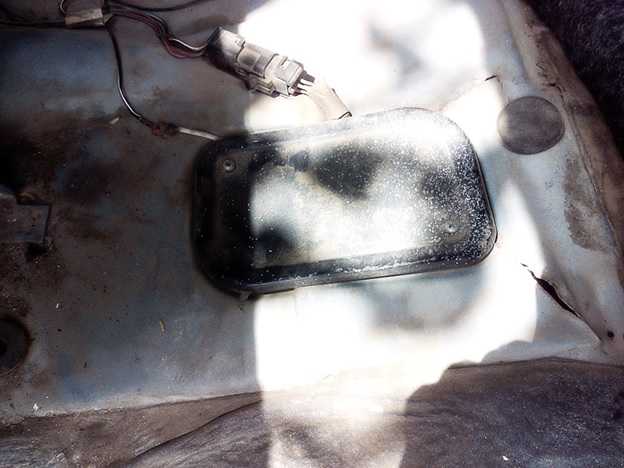

Крышка лючка
Снять крышку.
Открытие лючка
Отсоединить провода и топливопроводы.
Открытие лючка
Отсоединить провода и топливопроводы.
Расположение проводов и топливопроводов
Открутить крепление топливного стакана.
Демонтаж
Изъять стакан.

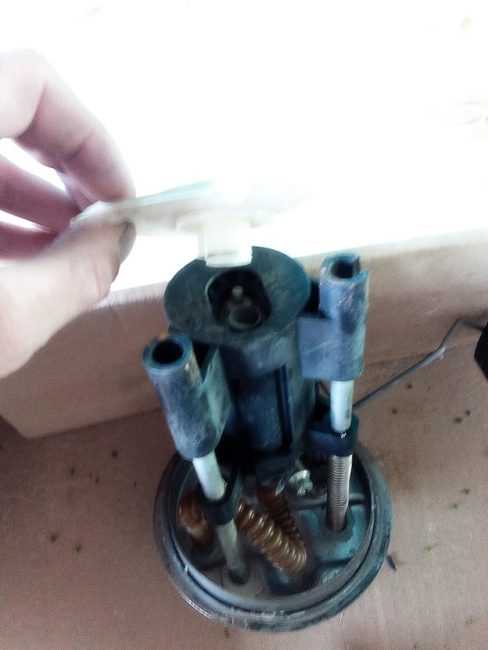

Изъятый топливный модуль
Разобрать топливный модуль.
Сеточка в разобранном стакане
Снять фильтр-сеточку.
Демонтаж сеточки
Установить новый фильтр.
Новая сеточка
Собрать все в обратном порядке.
Смонтированный стакан
Устанавливаем новый элемент
Перед установкой нового фильтра рекомендуется сразу заменить уплотнительные кольца, которые располагаются на патрубках бензопровода. Если на фильтре имеются капли бензина, непременно вытрите их. Не сделав это, вы сами же спровоцируете уменьшение срока эксплуатации нового элемента.
Установка фидьтрующего элемента осуществляется в обратной последовательности его снятия. Но здесь важную роль играет направление данного элемента.
Направление фильтраПосмотрите на корпус. На нем имеется стрелка, которая указывает направление движения топлива по системе. Если у вас версия с двигателем 1,5 литра, тогда стрелка должна направляться от правого борта к левому. Если же это ВАЗ 2114 с 1,6-литровым силовым агрегатом, фильтр тонкой очистки топлива ваз 2114 инжекторного мотора направляется слева направо.
Вмонтировав элемент, подождите немного. Это необходимо для того, чтобы фильтр наполнился бензином и из него вышел весь избыточный воздух. Можете даже оставить автомобиль на ночь, а затем с новыми силами вернуться и завершить работу. Как вам удобнее.
Когда фильтр наполнится горючим, проверьте качество соединений, их герметичность. Чтобы сделать это, заведите мотор буквально на несколько секунд. Если после этого вы заметили подтеки бензина, значит, попробуйте плотнее насадить патрубки на фильтр. Как правило, других причин подтеков не бывает, кроме как брака самой запчасти.
Причины замены
Существует несколько основных причин, из-за которых автовладельцам приходится периодически или незапланированно менять топливный фильтр.
Определить, что вы приобрели плохой или поддельный топливный фильтр можно по нескольким признакам:
- Упала мощность двигателя;
- Мотор плохо тянет;
- Падают обороты;
- Двигатель резко глохнет после включения зажигания и пр.
Замена на инжекторе
Фильтр топлива — это устройство, которое отвечает за качество горючего, поступающего из бака в двигатель.
Установка
Устройство располагается между двигателем и насосом и корректирует состав топлива, отсеивая мусор, примеси. Если по той или иной причине фильтр перестал выполнять свои функции должным образом, его немедленно следует заменить.
Чтобы поменять устройство на инжектором ВАЗ 2109, следуйте алгоритму.
- Убедитесь, что мотор полностью остыл. Работать на горячем двигателе нельзя.
- Слейте весь бензин из системы.
- Проверьте, если ли под рукой огнетушитель или другие средства пожаротушения.
- Изучите рабочую зону. В ней не должно присутствовать ничего, что даже теоретически может вызвать возгорание.
- Поднимите капот, снимите минус с аккумуляторной батареи.
- Снимите хомут с приводящего и отводящего шланга топлива.
- Отключите все идущие на фильтр шланги. Обязательно поднимите их вверх или даже заткните чем-то подручным. Иначе остатки топлива будут выливаться на силовой агрегат, пол.
- Возьмите в руки новый фильтр, проверьте, где располагаются отметки, указывающие на подключение подводящего и отводящего шланга. Не перепутайте только их.
- Прежде чем подключать патрубки, проверьте, действительно ли из них вышел весь бензин.
- Подключите шланги к новому фильтрующему устройству.
- Наденьте новые хомуты. Они преимущественно одноразовые, потому при каждой смене фильтра их лучше менять на новые.
- Проверьте узел на предмет герметичности.
- Верните на место минусовую клемму АКБ, закройте капот и включите зажигание.
- Убедитесь в работоспособности вашего инжекторного двигателя.
Демонтаж устройства
Замена на карбюраторе
Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным мотором, процедура замены топливного фильтра здесь будет немного иной.
Инструкция выглядит следующим образом:
- Ослабьте крепежный хомут со стороны двигателя;
- Отсоедините шланг от топливоочистителя. Вероятнее всего, в патрубках останется небольшое количество топлива, потому будьте аккуратны;
- Ослабив хомут, снимите шланг со стороны бака;

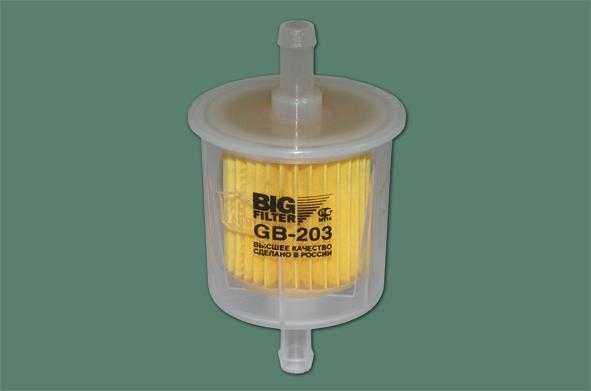

- Вооружившись новым очистителем горючего, проверьте направление стрелки на устройстве. Она должна совпадать с направлением движения топлива — в стороны насоса;
- Подтяните крепежные хомуты;
- Подкачайте немного бензина в топливоочиститель, поскольку на данный момент он сухой. Делается это топливным насосом. Нажмите на его рычаг пару раз, после чего фильтр начнет наполняться горючим;
- Заведите машину, проверьте, не ли следов протекания топлива.
Где расположены очистители
Месторасположение топливных фильтров на моделях ВАЗ зависит от двигателя. На инжекторных и карбюраторных системах они расположены в разных местах.
Расположение фильтра на карбюраторных ДВС
На карбюраторных ВАЗ очиститель топлива расположен под капотом. Установлен он под тормозным бачком (главным), зафиксирован с помощью 2-х хомутов.
Расположение очистителя на инжекторе
На ВАЗ с инжекторной системой ФТО устанавливается под авто, сзади возле глушителя. Он вмонтирован в виде картриджа в топливную магистраль. Для его осмотра или демонтажа приходится автомобиль поднимать на эстакаду или яму.
