Снятие термостата ВАЗ 2110

При демонтаже термостата необходимо выдержать некоторое время, чтобы двигатель полностью остыл. В противном случае можно получить травмы. Затем полностью сливается жидкость из системы охлаждения. Для этого предусмотрено два сливных отверстия, которые находятся на радиаторе блоке двигателя. Независимо от того, какой тип именно у вас на автомобиле установлен, эти сливные отверстия будут присутствовать.

На радиаторе заглушка выкручивается руками. Бронзовая заглушка, которая находится в блоке двигателя между третьим и четвертым цилиндром, выкручивается ключом на «13». Чтобы жидкость начала сливаться, необходимо выкручивать пробку на расширительном баке. Чтобы демонтировать термостат старого образца, необходимо при помощи отвертки или ключа на «8» (иногда «6») провести ослабление хомутов. После этого снимаете термостат.

Если у вас на автомобиле установлен термостат нового образца, то потребуется провести те же самые операции по сливу жидкости. Как правило, после демонтажа обнаруживается, что прокладка под ним разрушилась. Если это случилось, то в обязательном порядке установите новую. Если у вас имеется паранит, то можно даже вырезать прокладку из него.

Чтобы улучшить герметичность, вам потребуется зачистить и обезжирить все места, которые прилегают друг другу. А также рекомендуется наносить на паронитовых прокладку тонкий слой силиконового герметика. Но запомните, если вы его наносите, то затяжку резьбовых соединений проводить только минут через 15-30. Жидкость в систему охлаждения залить можно будет примерно через час.

Замена термостата ВАЗ-2110

Демонтаж основного элемента системы охлаждения необходимо уметь производить не только для его замены, но и для периодической проверки. Поэтому подготовьте инструменты:

две канистры (чистые, из пластика объемом 5 литров);
тщательно промытую пластиковую бутылку;
крестообразную отвертку среднего размера;
малярный конус;
гаечные ключи (размеры 8 и 12).

Ремонтные работы проводятся по инструкции:

Разборку следует начинать с корпуса воздушного фильтра. При помощи ключа на 8 открутите болты, держащие его. Их всего два.
Внимательно осмотрите корпус и удалите датчик, который на нем располагается.
После этих процедур с фильтра можно снять защитную оболочку. Удалите сам фильтр.
Сразу после проведения описанных выше процедур вы сможете увидеть термостат. Ослабьте хомут, который скрывался под корпусом.
Разрежьте одну пластиковую канистру – удалите одну из ее боковых стенок так, чтобы сливное отверстие располагалось снизу. Так вы получите удобную емкость, в которую можно собрать тосол с патрубков. С помощью отверстия с крышкой, можно будет легко переместить жидкость в целую канистру.
От пластиковой бутылки отделите горлышко.
Обрезанную канистру подставляйте под патрубки в те моменты, когда вы их отсоединяете. Делайте это в следующей последовательности:
- отделите от расширительного бачка;
- от радиатора;
- от печки;
- от мотора.
В процессе этого ремонта можно сразу же заменить патрубки. Осмотрите их на предмет износа и при необходимости сразу же проведите монтаж новых.
После демонтажа термостата в подготовленную канистру попадет еще немного охлаждающей жидкости, поэтому не убирайте емкость раньше времени.
При помощи фильтра из малярного бумажного конуса процедите тосол в чистую канистру.
Установите новую деталь и затяните все хомуты. Охлаждающую жидкость залейте в бачок расширителя. Произведите сборку воздушного фильтра.

В процессе ремонта лучше всего заменить тосол и воздушный фильтр. Сразу же после сборки заведите двигатель, чтобы убрать из системы охлаждения воздушные пробки. Не стоит сразу трогаться с места, для этого вам потребуется прогреть двигатель на холостом ходу.

Напоследок проверьте уровень жидкости в расширительном бачке. Если он упал, проверьте качество сборки. При необходимости долейте тосол.

Перераспределением потоков жидкости в системе охлаждения двигателя управляет термостат. Со временем клапан термостата может заклинить на большом или малом круге циркуляции, и система охлаждения будет работать не правильно (перегрев/недогрев двигателя). А на сколько сложно проверить и поменять термостат самостоятельно ?

Проверка термостата

Как проверить термостат. На самом деле есть несколько способов, как это сделать в разных ситуациях:Проверка термостата в домашних условиях :

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана.

Для справки :

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Проверка термостата на машине :

При проверке термостата на автомобиле после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Проверка термостата при покупке :

Проверить термостат в магазине очень просто, достаточно дунуть в штуцер термостата. Таким образом, мы проверим на сколько плотно в холодном виде закрыт малый контур.

Снятие термостата ВАЗ 2110

Где находится термостат думаю знают все, в крайнем случае это можно узнать по фотографиям.Перед тем как снять термостат, нужно слить охлаждающую жидкость (подробно ). Демонтаж термостата показываем на примере двигателя ВАЗ-2111:

Ослабить хомуты отводящего шланга радиатора.
Ослабить хомуты подводящего шланга трубы помпы и шланга, соединяющего термостат с выпускным патрубком.
Снять термостат.

Установка термостата производится в обратной последовательности. Кстати, в этом фотоотчете показан термостат старого образца. Для более продуктивной работы отопителя рекомендуется заменить его на новый (шести дырочный ), а при желании термостат можно и доработать .

Проверка работоспособности

Первым делом, не будем спешить со снятием термостата, ведь для этого нужно немало поморочиться. Может оказаться, что мы напрасно грешим на него, а дело-то в чем-то другом:

Нагрев. Беремся за нижний патрубок радиатора, а кто-то пусть заведет двигатель. Если помощника нет, то заводите сами, успеете подержаться за шланг. Учтите, до этого машина должна быть холодной. Сначала патрубок, естественно, холодный, но при работающем моторе очень быстро нагревается. Если так происходит, значит, термостат работает исправно, установка нового пока не требуется;
Термоэлемент. Если сомнения остаются, придется делать разборку. С уже снятого термостата есть необходимость вынуть термоэлемент – именно он отвечает за пуск охладителя по большому кругу, именно его нужно проверить. Происходит это путем опускания термоэлемента в довольно горячую воду (около 75’С) с последующим подогревом. Естественно, в воду нужно опустить градусник, следить за изменениями температуры и самим прибором. По мере приближения к 90°С шток термоэлемента обязан выдвинуться. Этого не произошло? Значит необходимо поменять эту деталь. Чаще всего на ВАЗ 2110 замена всего термостата не нужна – это дороже, к тому же необходимо чаще всего только в том случае, если обнаружены какие-то изменения во «внешности» — типа трещины, скола и т.п. ;
Замена. При обнаружении неполадок, возникновении необходимости поменять термостат, мы отправляемся на авторынок или в магазин, где покупаем новый. Здесь нас тоже могут подстерегать «подводные камни» — замена не принесет желаемого результата, если новый термостат, что называется «с брачком». Нужно сильно подуть в штуцер. Если воздух нигде не проходит, значит малый контур его не пропускает, и его установка на ВАЗ 2110 возможна.

Прежде чем заменить неработающий термостат, нужно его снять:

С расширительного бачка открутите пробку, это необходимо, чтобы антифриз нормально вытекал из системы;
Снимите пробку со сливного отверстия внизу бачка радиатора, предварительно подставив чистую емкость, слейте антифриз;
Снимите весь термостат в сборе. Или, если хотите, только его термоэлемент.

В последнем случае:

Уберите шланги, находящиеся на патрубках крышки термостата;
Снимите крышку с термоэлементом. Теперь можно его проверить, как уже описано.

Общие сведения

Замена термостата на инжекторе Ваз 2110

Термостат – это действительно очень важная деталь автомобиля. Если бы не он, то двигатель постоянно подвергался бы перегреву, а плачевные последствия этого разве что неизвестны совершенно далекому от автомобиля человеку. При перегреве агрегата прогорают прокладки ГБЦ, изменяются свойства колпачков съема масла и т. д. Одним словом, при перегреве мотора ожидается всегда дорогостоящий и серьезный ремонт. С целью защитить двигатель, инженерами была придумана охладительная система, которая при работе ДВС поддерживает практически одну и ту же температуру.

Роль термостата

Замена термостата инжектора Ваз 2110

Функция термостата, как на инжекторном, так и на обычном двигателе известна. Этот элемент системы осуществляет регулировку температуры охлаждающей жидкости. которая постоянно циркулирует по всей системе.

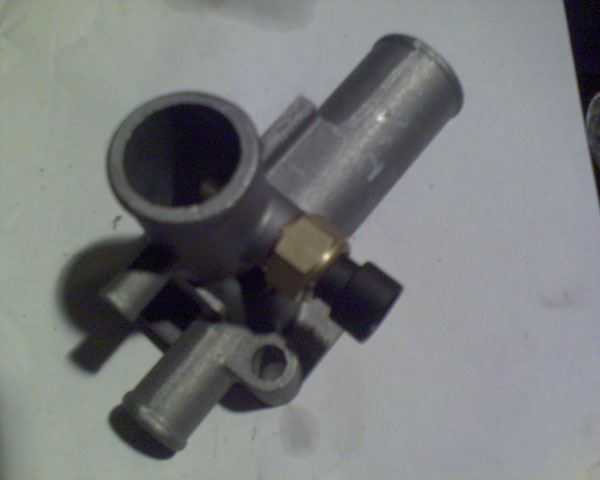

Что собой представляет термостат

Ваз 2110 термостат инжектора 8 клапанов

Обычно – это деталь цилиндрической формы, которая имеет три выхода:

Входной патрубок, который находится в верхней части термостата;
Входной патрубок от радиатора(см.Зачем нужна замена радиатора охлаждения на ВАЗ 2110 ), который находится внизу детали;
Выходной патрубок, находящийся сбоку.

Принцип работы

Ваз 2110 термостат инжектора 16 клапанов

Принцип работы термостата характерен следующими моментами:

Внутри термостата имеется клапан, заполненный специальным веществом. Это самое вещество благодаря своим химическим и физическим свойствам расширяется при изменениях температуры. Таким образом, когда вещество расширяется, это воздействует на клапан, который преодолевает усилие пружины и открывает поступление жидкости от радиатора к выходному отверстию – выходному патрубку.
Кроме того, конструкция термостата подразумевает наличие перепускного клапана, размещенного на пути антифриза от двигателя до выходного патрубка.
Примечательно, что в момент, когда температура антифриза небольшая, а двигатель заведен, но недостаточно прогрет, ОЖ циркулирует по так называемому «малому кругу».

Примечание. «Малый круг» прохождения ОЖ подразумевает открытие перепускного клапана, в результате чего обеспечивается быстрый прогрев двигателя.

Основное открытие клапана начинается при температурах от 80,6 до 81,5 градусов. Именно в этот момент жидкость начинает свое движение уже по большому кругу, подразумевая циркуляцию и через радиатор.

Ваз 2110 инжектор термостат

Когда температура достигает 94 градусов, основной клапан открывается на самое максимальное значение, равное примерно 6 мм. В этом случае перепускной клапан полностью закрывается, а ОЖ двигается только по большому кругу и в процессе прохождения автоматически охлаждается.

Примечание. В большинстве случаев выход из строя термостата подразумевает заклинивание штока клапана, что естественно приводит к циркулированию ОЖ или по малому, или по большому кругу. Если движение тосола по большому кругу не столь опасно, то первый случай грозит перегревом автомобильного агрегата. Как проверить состояние термостата

Ваз 21102 инжектор термостат

Нижеприведенный простой тест поможет это сделать:

Двигатель прогревается до рабочей температуры (стрелка должна встать вертикально);
Рукой ощупываем нижний патрубок термостата, который должен быть слегка теплым и постепенно нагреваться.

Если нижний патрубок холодный, то скорее всего, термостат нормально не функционирует и жидкость циркулирует только по малому кругу.Если же нижний и верхний патрубки имеют схожие температуры, то вероятность открытого положения клапана стопроцентная.

Замена термостата самостоятельными силами

Ваз 2110 термостат инжектора

Никакой особой сложности процесс собой не представляет. Проверить состояние термостата перед его заменой обязательно, ведь иначе нет смысла лишний раз тратиться. Как проверить термостат, было описано выше.

Демонтаж термостата с авто

Вооружаемся нужными инструментами (ключ-шестигранник на 6, ключ на 8, отвертка и т.д).

Внимание! Все работы следует проводить только на холодном двигателе, чтобы ненароком не обжечься жидкостью

Сливаем ОЖ;
Снимаем воздушный фильтр ;
Находим хомут шланга радиатора и ослабляем его;
Шланг отсоединяем от термостата;
Тем же самым методом освобождаем шланг насоса ОЖ;
Теперь берем ключ на номер 5 и выворачиваем болты, фиксирующие термостат (их должно быть 3);
Снимаем крышку термостата;
Из крышки вынимается сам термостат, а также уплотнительное кольцо из резины.

На Ваз 2110 можно легко установить термостат от инжекторного Ваз 2111. Преимущества такой модернизации:

Придется использовать на один меньше шланг и всего два хомута, что минимизирует возможность протечки;
Меньшие габариты;
Компактная моноблочная конструкция;
Большая циркуляция через печку благодаря уменьшенному сечению малого контура;
Размещение расширительного бачка в удобном месте, что позволяет не греть двигатель до открытия термостата;
Сравнительно простая процедура замены нового термостата.

Алгоритм установки

Для начала придется врезать специальный тройник в подводящий шланг печки (делается это ввиду того что, термостат может быть с пятью штуцерами, у которого нет выхода на расширительный бачок, а нужно с шестью);
Демонтируем трамблер, чтобы удобнее было работать (если двигатель карбюраторный, если же инжекторный, ничего снимать не надо).

Примечание. При снятии трамблера действуем знаючи и помечаем положение его относительно корпуса дополнительных агрегатов. В противном случае можно сбить зажигание, что приведет к трудностям завода двигателя.

Снимаем тройник с ГБЦ;
Очищаем привалочную плоскость на головке (могут на ней остаться следы старой прокладки);
Берем новый термостат и заглушаем его тонкий выход на подогрев дроссельной заслонки (он не понадобится);
Выкручиваем верхнюю шпильку, заменяя ее на новую удлиненную.

Ваз 21102 термостат инжектора

Внимание! Новый термостат окажется короче старого. Выходы и сама труба не совпадут и придется поступить так: трубу полностью демонтировать и поставить новую, лучше от Ваз 2112

Кроме этого, нужно будет приобрести новый угловой патрубок, подводящий шланг отопителя и один из шлангов печки, находящийся со стороны салона.

Устанавливаем новую трубу, не забывая поставить прокладку;
Укорачиваем угловой патрубок и также прикручиваем;
Меняем также стандартный шланг печки;
Расширительный бачок подключаем к штуцеру, специально предназначенному для этого;
Тщательно проверяем надежность всех соединений;
Заливаем ОЖ;
Выгоняем воздух из системы;
Двигатель прогреваем до того момента, пока не включится вентилятор (80-90 градусов).

Примечание. Если ничего и нигде не капает и не течет, то все прошло успешно.

Предложенная выше инструкция по замене термостата своими руками не единственная. В сети можно найти и другие, где описание проводится более тщательно. Кроме того, если что-либо не совсем понятно, можно воспользоваться фото и – пособиями, где все четко указано и показано. Цена нового термостата не высока, а самостоятельная замена к лишним тратам не приводит. Поэтому нужно вооружиться терпением и все обязательно получится.

Замена термостата на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Термостат – благодаря нему двигатель может очень быстро нагреваться, а так же практически и вообще не греться, всё это происходит по следующим причинам, в самом термостате есть так называемы клапан, данный клапан заполнен ещё специальным веществом благодаря которому термостат и определяет когда ему нужно будет полностью открываться и когда ему нужно будет полностью закрываться, все мы уже знаем то что при работе двигателя (Может обращали внимание), автомобиль греется очень быстро примерно до 80 c°, а после 80 градусов двигатель греется чуть меньше, а после 94 c° он вообще практически и не греется только если вы не стоит в многочасовой пробки, всё дело в том что клапан термостата пускает охлаждающую жидкость на большой круг при достижении 80 c°, а после 94 c° жидкость выходит на тот же самый круг но только циркуляция жидкости по малому кругу вообще прекращается и вследствие чего автомобиль меньше греется. Примечание! Для того чтобы заменить термостат на новый, вам нужно будет запастись: Отвёрткой и одним шестигранником примерно «на 5»!

Примечание! Для того чтобы заменить термостат на новый, вам нужно будет запастись: Отвёрткой и одним шестигранником примерно «на 5»!

Где находится термостат? Он расположен чуть пониже корпуса воздушного фильтра, увидеть его можно очень легко для этого откройте капот у вашего автомобиля, затем разыщите в подкапотном пространстве этот самый корпус воздухофильтра и после его нахождения загляните чуть ниже так скажем под него и там будет установлена тот самый термостат (Вернее его крышка, а сам данный агрегат находится внутри крышки), для примера местонахождение крышки ещё показано на фото чуть ниже:

Когда нужно менять термостат? Он заменяется лишь в том случае если он перестал открывать клапан который выпускает охлаждающую жидкость на большой круг, а так же если он оставил клапан в открытом положение и данный клапан заклинил.

Примечание! В первом случае если термостат не будет пускать жидкость на большой круг, то машина начнёт очень сильно греться, ни в коем случае не допускайте её перегрева и если есть возможность то в ближайшее время замените термостат, вить если двигатель вашего автомобиля будет работать в повышенных температурах, то у вас будет понемногу прогорать прокладка ГБЦ, а так же трение в двигателе вашего автомобиля так же повыситься, потому что как мы все знаем из закона физики, чем температура больше, то соответственно и метал расширяется, а чем больше становиться металл тем и больше становиться его трение, поэтому за перегревом двигателя следите очень внимательно.

Во втором случае если клапан у вас заклинит в открытом положение, хотя это бывает редко, но всё же здесь уже вы сами решаете нужна ли вам замена термостата или же нет, потому что если клапан будет в открытом положение то и двигатель практически и не будет греться, но если на дворе будет зима, то всё же лучше будет заменить данный агрегат на новый!

Как проверить термостат работает ли он или же нет? Есть несколько способов проверки, а именно при снятом данном агрегате, а так же и на прямую его можно проверить вовсе не снимая его с автомобиля, для этого просто заведите автомобиль и прогрейте его до рабочей температуры и после прогревания выйдете из автомобиля (Кстати откройте ещё капот перед выходом) и загляните в подкапотное пространство, там разыщите нижний патрубок который идёт от термостата так вот данный патрубок хорошенько прощупайте, он должен в самом начале быть слегка тёплым, а затем постепенно нагреваться (В зависимости от температуры мотора).

Примечание! В том случае если окажется что нижней патрубок и вовсе не нагревается а постоянно остаётся холодным, то это говорит о том что термостат пришёл в негодность и его пора заменить на новый, кстати в связи с таким течением обстоятельств двигатель будет очень сильно и быстро греется, поэтому если все симптомы на лицо, тогда это действительно пришёл в негодность термостат, да и кстати насчёт такой проверки смотрите более подробно на видео-ролике ниже:

В том случае если вы купили новый термостат или же нашли у себя в гараже старый и хотите узнать работает он или же нет, то в таком случае просмотрите чуть ниже интересный видео-ролик в котором подробно объясняется как проверить данный агрегат в отдельном состояние от двигателя:

Демонтаж и замена

Выполнить замену термостата на автомобиле ВАЗ 2110 не составит особого труда даже без помощи специалистов. Вы проверили его работоспособность, убедились в неисправности.

Демонтаж термостата предусматривает выполнение работ в следующей последовательности:

Возьмите отвертку, ключ на 8, ключ-шестигранник на 6 и прочие инструменты.
Убедитесь, что двигатель холодный. На нагретом моторе проводить работы категорически запрещается.
Слейте охлаждающую жидкость, открутив пробку.
Снимите воздушный фильтр.
Найдите хомут на шланге радиатора. Немного ослабьте его, полностью снимать не нужно.
Отключите шланг от термостата.
Аналогичным методом отключите шланг насоса охлаждающей жидкости.
Ключом на 5 выкрутите болты, которые крепят термостат. Всего их на ВАЗ 2110 предусмотрено три.
Демонтируйте крышку термостата.
Из крышки извлеките термостат и уплотнительные кольца, выполненные из резины.

Установка нового компонента

Теперь разберемся, как поменять старый термостат от ВАЗ 2110 на новый.

Как мы уже отмечали, многие мастера рекомендуют использовать термостат от ВАЗ 2111. Он практичнее, надежнее, компактнее. Потому рекомендации по замене мы предлагаем с прицелом на использование именно такого термостата.

Процесс монтажа не сложный, но потребует от вас определенной аккуратности в выполнении каждого из этапов:

Сначала врежьте специальный тройник в подводящий шланг от печки. Это необходимо потому, что термостаты некоторые имеют пять штуцеров без выхода на расширительный бак. А нам требуется шесть.
Демонтируйте трамблер, что позволит удобнее выполнять следующие этапы. Но это актуально только для карбюраторного мотора. В инжекторных моделях ВАЗ 2110 этот этап пропускайте.
Обязательно отметьте положение трамблера относительно корпуса доп агрегатов, чтобы не допустить ошибку при обратной сборке. В противном случае, вы собьёте зажигание, запуск двигателя нарушится.
Демонтируйте тройник с ГБЦ.
Очистите от следов старой прокладки головку привалочной плоскости.
Возьмите новый термостат, подходящий под ваш автомобиль. Заглушите тонкий выход на подогрев при помощи дроссельной заслонки. Он вам в будущем не потребуется.
Выкрутите верхнюю шпильку и установите на ее место новую, удлиненную.
Не пугайтесь, новый термостат короче старого, выходу и труба не совпадают. Это не страшно. Необходимо полностью демонтировать трубу и поставить на ее место новую. Отлично подходит элемент от ВАЗ 2112. Также желательно отыскать новый угловой патрубок.
Установите новую трубу, не забудьте при этом про прокладку.
Укоротите угловой патрубок и прикрутите его на место.
Поменяйте стандартный шланг печки на новый, который подходит под ваш термостат.
Подключите к штуцеру расширительный бачок, который специально для этого служит.
Проверьте качество каждого соединения, чтобы потом не пришлось всю работу делать заново.
Залейте новую охлаждающую жидкость.
Извлеките весь воздух из системы.
Прогрейте двигатель, пока не включится вентилятор. Для этого необходимо подогреть силовой агрегат примерно до 85 градусов.
Если вы не заметили следов капель, утечет, значит, замену детали вы выполнили верно.

Сложно это или нет — решайте сами. Если для вас подобная процедура выглядит проблематичной, рисковать и менять термостат самостоятельно не рекомендуется. Обратитесь к проверенной станции технического обслуживания, убедитесь в использовании мастерами качественного нового элемента системы охлаждения двигателя.
