Замена стоек lada 2109i (ваз 2109i)

Замена передних стоек ВАЗ-2108, 2109 и ВАЗ-21099

Добрый день. Сегодня мы научимся снимать передние стойки на ВАЗ-2109, ВАЗ-21099 и ВАЗ-2108 для их замены, замены пружин, просто профилактики Процедура непростая, в идеале нам понадобится съемник для рулевого наконечника но в принципе моно обойтись и без него. Так же нужен набор ключей и прямые руки + час времени. Хотя если резьбовые соединения заржавели или прикипели, то процедура может затянуться.

Для начала рассмотрим из чего же состоит передняя подвеска ВАЗ-2109:

1 — телескопическая стойка 2 — кронштейн растяжки 3 — растяжка 4- рычаг передней подвески 5 — шаровой шарнир рычага 6 — поворотный кулак 7 — стойка стабилизатора поперечной устойчивости 8 — штанга стабилизатора поперечной устойчивости

Кстати мы рекомендуем использовать специальный ключ для гайки верхнего крепления амортизатора, так гораздо прощее ее скрутить, хотя можно обойтись обычным ключем и отверткой. Вот как выглядит этот ключик:

Итак, срываем гайку на штоке амортизатора, как на картинке:

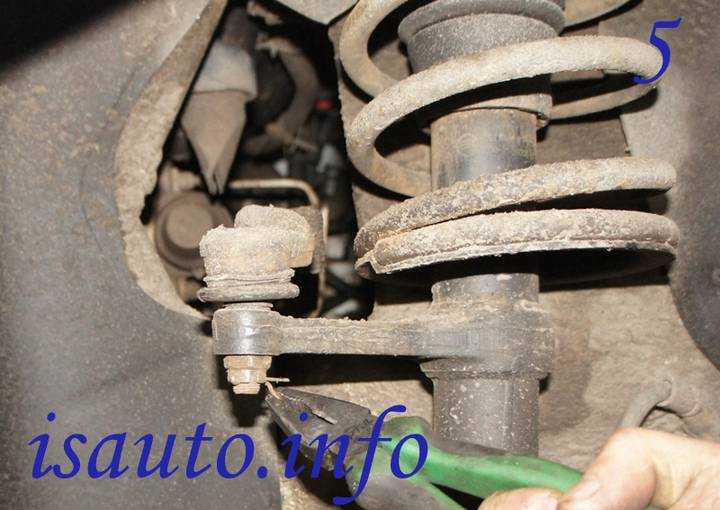

Убираем плоскогубцами шплинт, который контрит гайку рулевого наконечника

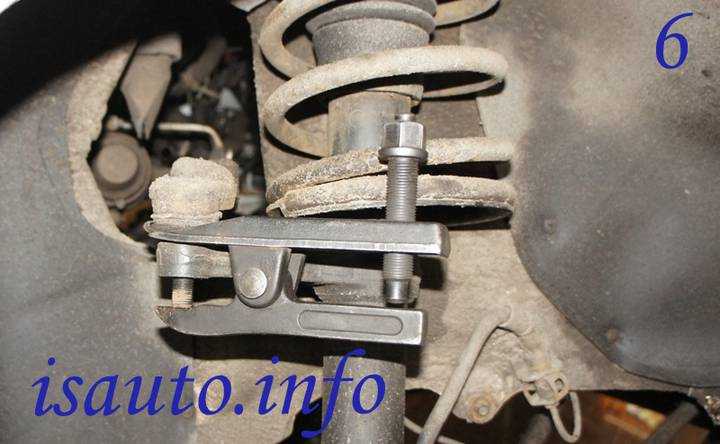

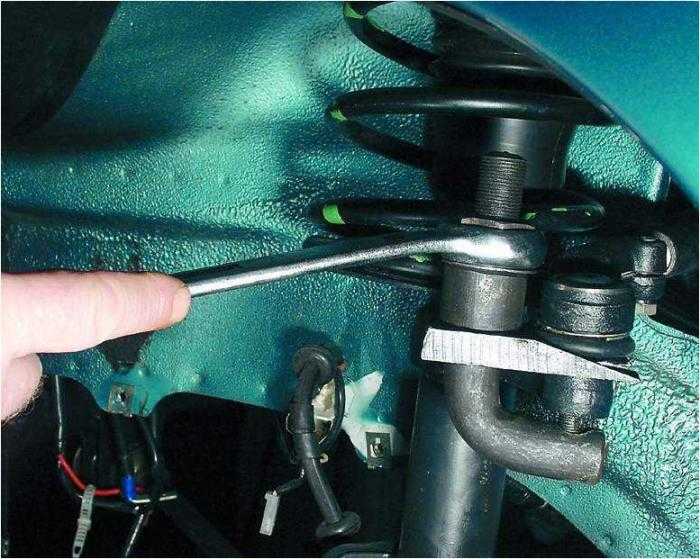

Затем откручиваем ключем эту гайку и выпрессовываем сам рулевой наконечник используя съемник либо такого плана:

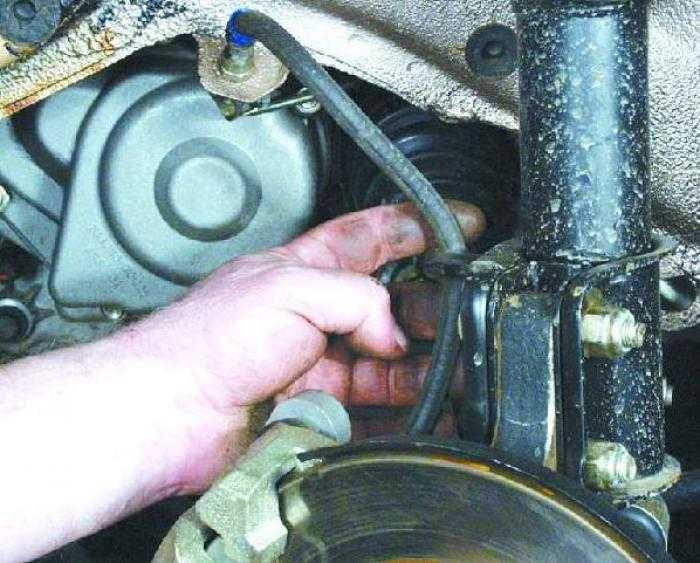

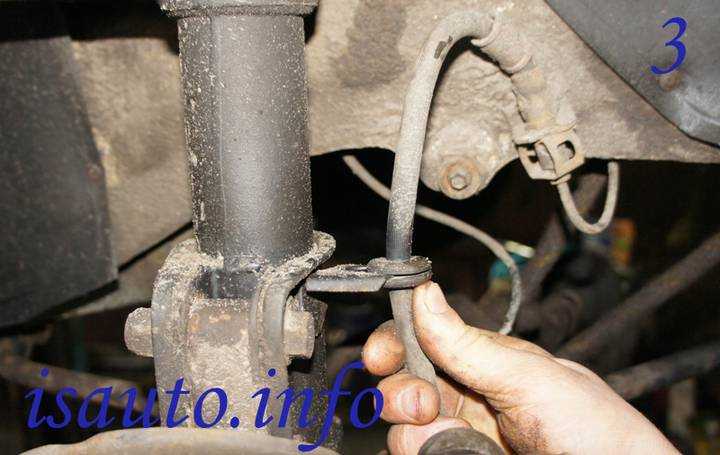

Затем убираем в сторону тормозной шланг из его крепления:

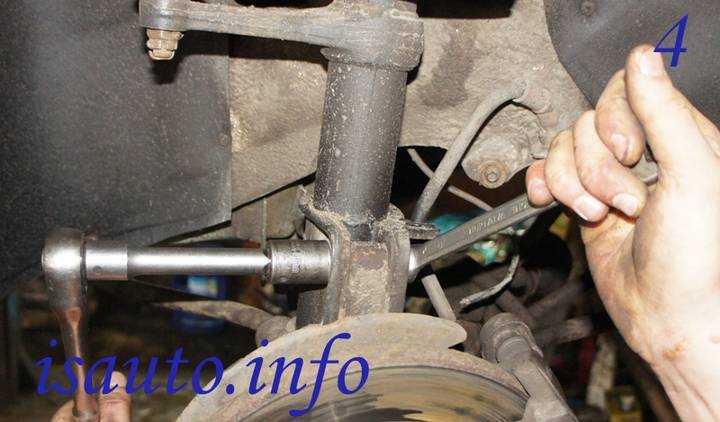

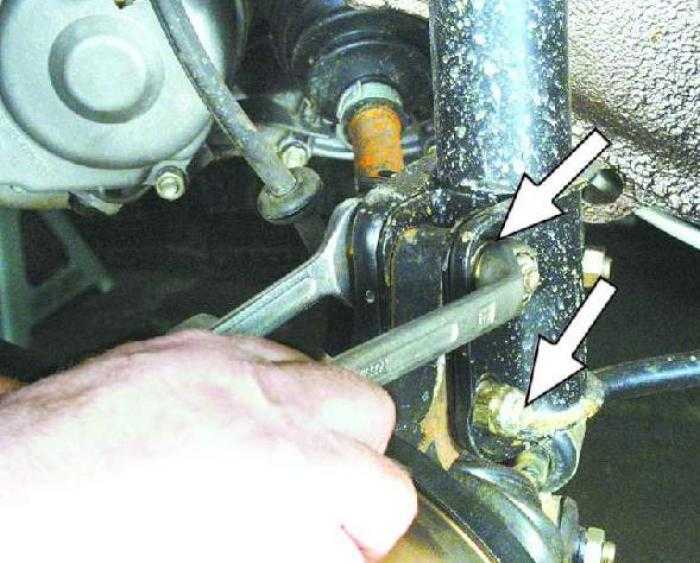

Затем откручиваем с болтов крепления гайки, предварительно их зачистив щеткой по металлу и прыснув ВДшкой

Затем берем и выводим проушину поворотного кулака из зацепления со стойкой:

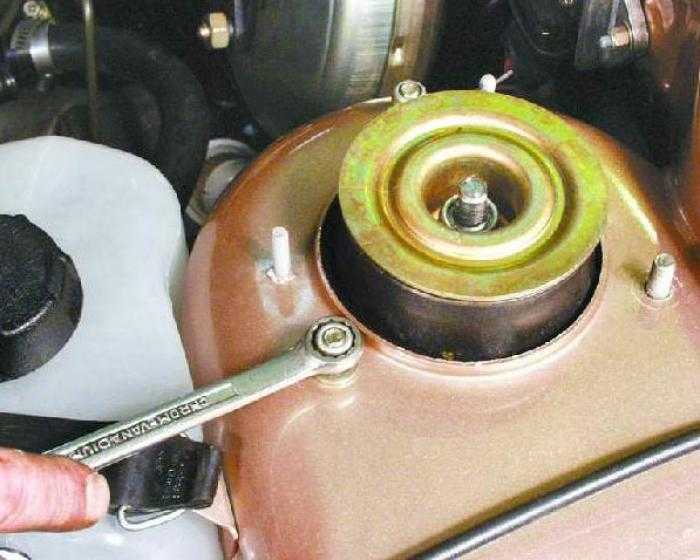

Затем откручиваем гайки сверху, которые крепят стойку в подкапотной части:

И теперь аккуратно вынимаем нашу стойку через колесную нишу. Поздравляем, вы научились самостоятельно снимать стойки на ВАЗ-2109, 2108 и 21099. О том как разобрать стойку, заменить пруину мы расскажем в следующей статье.

Как поменять своими руками задние на ВАЗ 2109

Замена задней амортизационной стойки на моделях ВАЗ 2108, 2109, 21099 предполагает последовательное выполнение ряда этапов. Для обеспечения надлежащей работы амортизатора следует придерживаться следующей инструкции.

Откройте багажник машины и снимите защитный колпачок со стороны, где располагается стойка. После этого крепко удерживайте шток амортизатора, чтобы предотвратить проворачивание, и отверните накидным ключом крепёжную гайку. Снимаем колпачок и скручиваем крепёжную гайку
При помощи домкрата поднимите автомобиль для получения доступа к стойке.
Воспользовавшись гаечными ключами, открутите нижний болт, которым закреплён амортизатор. Для этого одним ключом удерживайте крепёжную гайку болта, а вторым выверните нижний фиксатор стойки и выньте его. Выкручиваем и вынимаем фиксатор
Выведите нижнюю часть стойки и спустите амортизатор вниз. После этого снимите со штока защитную резиновую подушку и железную шайбу. Опускаем стойку и снимаем подушку и шайбу
Снимите неисправную стойку и поставьте на её место новую в обратном порядке

Надевая при установке железную крышку на защитный чехол, важно проверить, чтобы фланец заправился в кромку на чехле. Возможно, замену нужно будет сделать в паре
Завершив установку стойки, проверьте, вошел ли шток амортизатора в специально отведённый стакан, после чего наденьте обратно резиновую подушку и закрепите металлическую шайбу.

Передние и задние стойки ВАЗ 2109

На автомобилях ВАЗ 2109 и ВАЗ 2108 используются одинаковые амортизаторы. На более новых моделях (2110, 2115, и т. п.) подвеска аналогичная и все элементы взаимозаменяемые. На заводе-изготовителе устанавливались амортизационные стойки СААЗ – масляные двухтрубные.

Качество родных элементов зависит от года выпуска автомобиля. Чем новее машина, тем хуже амортизаторы. Владельцы переднеприводных Лад сталкиваются с заменой амортизаторов в среднем раз в 3-5 лет. Именно такой ресурс у стоек.

Поломки этих элементов почти всегда видны или слышны – появляются подтеки, стуки при движении по кочкам. Чревато это тем, что весь кузов становится неуправляемым – при движении по неровной дороге машина начинает прыгать. Амортизаторы не останавливают эти колебания, хотя в идеале должны гасить их.

Обратите внимание! Стойки придется снимать при проведении ремонта подвески – замене подушек, сайлентблоков, защитного кожуха, ограничителя хода штока, и т. д

Порядок выполнения работ

Для выполнения работ потребуется подготовить комплект необходимых инструментов, которые должны быть под рукой:

• плоская отвертка;
• комплект ключей (накидных и рожковых) размерностью «13», «19» и «22»;
• приспособление для съёма шаровых опор;
• плоскогубцы;
• небольшой молоток;
• ключ для фиксации штока амортизатора;
• щётка с металлическим ворсом.

Перед началом работ снимаются колеса, автомобиль надежно фиксируется установкой противооткатных упоров, а также вместо домкрата используются опорные элементы.

Предварительно все сборочные детали, расположенные с внешней стороны, стоит подвергнуть тщательной очистке от загрязнений.

Дальнейшие работы по замене стоек проводятся в нужной последовательности:

• демонтируется защитный стакан верхней части стойки;
• откручивается фиксирующий болт штока амортизатора, для чего потребуется рожковый ключ и плоская отвертка;
• отсоединяется в нижней части шланг тормозной системы от корпуса стойки;
• откручиваются болты фиксации поворотного кулака и амортизатора;
• рассоединяется шарнир наконечника рулевой тяги, который прикреплён к стойке;
• отсоединяют рулевую тягу, используя специальный съёмник;
• отсоединяют поворотный шарнир от корпуса стойки.

Весь процесс работы запечатлен на серии фотографий:

На этом этап разборки можно считать оконченным. После проведения дефектовки, можно принять решения, потребуется полная замена стоек или можно провести их ремонт. В случае использования прежней стойки, следует сделать пометки по прежнему расположению амортизатора.

Работы по проведению обратной сборки будут проводиться в обратной последовательности. Однако стоимость нового элемента вряд ли превысит 3 тысячи рублей, так что целесообразно произвести установку новых деталей.

Причины и признаки необходимости замены стоек

Неисправность амортизационных стоек в автомобилях ВАЗ 2108, 2109, 21099 можно определить по ряду признаков. В том числе:

• характерный стук из-под днища автомобиля, возникающий вследствие износа крепления;
• наличие чёрных потеков на корпусе амортизатора, которые можно легко обнаружить при визуальном осмотре;
• неэффективное гашение колебаний, приводящее к чрезмерной раскачке кузова автомобиля на неровной трассе;
• сильная тряска при наездах на кочки.

Получить достоверную информацию о техническом состоянии амортизаторов ВАЗ 2108, 2109 или 21099 позволяет испытание автомобиля на вибростенде. Компьютеризированный стенд учитывает особенности конструкции стоек конкретной модели автомобиля и выполняет проверку посредством имитации различных дорожных условий. Результаты испытаний позволяют узнать об исправности и остаточном ресурсе амортизаторов.

Что необходимо для ремонта?

Лучше, если вы установите новые стойки. Но в случаях, когда нет достаточных финансов (а замена двух стоек на передней подвеске автомобиля обходится примерно в 6 000 рублей вместе с регулировкой сход-развала), то можно купить ремкомплект и отремонтировать все элементы. Также потребуется масло для заливки в амортизаторы. Итак, вам необходимо купить в магазине:

1. Два опорных подшипника.
2. Ремкомплект для стоек ВАЗ 2109.
3. Пыльники (старые уже, скорее всего, покрылись трещинами).
4. Отбойники.
5. Желательно приобрести хотя бы новые гайки с пластиковым фиксатором резьбы.
6. Масло.

Купили? Теперь за принимайтесь за ремонт. Вам также потребуется съемник наконечников рулевых тяг, обзаведитесь им, в противном случае можно и резьбу повредить. А теперь под задние колеса упоры, переднюю часть поднимаете домкратом и снимаете колесо. Капот желательно открыть, а под переднюю сторону (рядом с домкратом) поставить опору. Снятие стойки — это дело нескольких минут. Смотрите, как все просто:

1. Ослабляете гайку, которой крепится шток амортизатора к опорному подшипнику.
2. Выкручиваете три гайки крепления подшипника к кузову.
3. Выкручиваете гайку наконечника рулевой тяги и съемником снимаете ее с поворотного кулака.
4. Ключом на 19 выкручиваете гайки с двух болтов, которыми передняя стойка ВАЗ 2109 прикручена к ступице.
5. Все, потянув вниз, извлекаете амортизатор на свет Божий.

Теперь нужно приступить к разборке самого амортизатора.

Передние стойки ВАЗ 2109

В отличие от задних стоек ВАЗ-2109, неисправность передних амортизаторов может напрямую негативно повлиять на безопасность водителя и пассажиров. Неисправные передние стойки не позволят автомобилю оставаться устойчивым при прохождении поворотов, особенно на дороге с плохим дорожным покрытием.

Неисправный амортизатор выдает себя неприятным металлическим звуком, вибрацией на рулевом колесе. Также при внешнем осмотре можно заметить подтеки жидкости на корпусе стойки, такой узел нужно поменять обязательно. Учитывайте, что обычно меняется пара амортизаторов, и покупку одного узла никакой экономией оправдать нельзя.

Причины поломки амортизатора

Если стойки неожиданно вышли из строя, то это говорит о том, что разрушились основные его элементы – сальник и клапанная система. Основные причины поломки любого амортизатора:

1. Скопление грязи и пыли.
2. Наличие коррозии.
3. Повреждение защитного пыльника.
4. Наличие задиров и царапин на штоке.
5. Пробои, нарушение герметичности.
6. Деформация.

Еще можно добавить изначально низкое качество амортизатора. Если он будет эксплуатироваться в жестких условиях – большие перепады температуры, езда по плохим дорогам, пробкам, то это приведет к преждевременному выходу из строя конструкции.

Поэтому при замене передних стоек ВАЗ-2109 нужно тщательно выбирать запчасти, проверять их на наличие любых, даже самых мелких дефектов. Нижнее крепление амортизатора осуществляется при помощи двух болтов к ступице колеса. А сверху крепится к кузову посредством опорного подшипника. Вся нагрузка приходится на этот элемент, поэтому их нужно менять чаще, чем сами амортизаторы.

Прежде чем менять стойки, убедитесь в исправности опорных подшипников. Они могут деформироваться, резиновая часть нередко рассыпается.

Иногда причина стука кроется и вовсе в ослаблении крепления. Следить за состоянием элементов подвески – это лучший способ оттянуть дорогостоящий ремонт

Проведите тщательный осмотр и обратите внимание на наличие:

1. Раскачивания кузова и низкую управляемость автомобилем. Шток амортизатора ходит без сопротивления – либо полностью вытекло масло, либо разрушен вкладыш.
2. Низкую устойчивость при прохождении поворотов и заносы.
3. Чрезмерное проседание при торможении и разгоне.
4. Излишнюю чувствительность при наезде на выбоины и ямы.
5. Тряску и повышенную вибрацию.
6. Неравномерный и сильный износ покрышек.

При неисправности одного амортизатора менять придется два (на одной оси). Обязательно нужно установить новые опорные подшипники – в этом случае получится добиться высокой надежности подвески и увеличить ресурс новых амортизаторов. Также вы почувствуете, что автомобиль станет более безопасным и комфортным.

Амортизаторы ВАЗ-2109 и аналоги

Амортизаторы, устанавливаемые на передних колесах, разделяются на левый и правый – они не взаимозаменяемы. Не все автомобилисты знают, что передние стойки ВАЗ-2109 поддаются ремонту. И его стоимость ниже, нежели покупка новых амортизаторов. Любой амортизатор можно разобрать, заменить все резиновые элементы и залить свежее масло.

Оригинальные запчасти производства СААЗ мягкие. Автолюбители предпочитают более жесткие стойки, чтобы машина в поворотах держалась уверенно.

Стойки передних амортизаторов ВАЗ-2109, артикулы:

1. Левый – 21080290540303.
2. Правый – 21080290540203.

У обоих шток диаметром 22 мм, корпус – 51 мм в окружности и в высоту 360 мм. Если нужно не менять элементы, а ремонтировать, то достаточно приобрести вкладыши-картриджи. Номера запчастей – 21082905002 (для левой стойки) и 21082905003 (для правой).

Из-за чрезмерной мягкости и низкого качества оригинальных запчастей автомобилисты отдают предпочтение аналогам. В этом случае они не хуже, а даже лучше, нежели оригиналы. Список аналогов:

1. SS20 – артикул SS20102. Продается комплектом.
2. Hola 4.1 – артикулS426 (правый), S425 (левый).
3. Fenox 3.5 – артикул A61547C1 (правый), A61546C1 (левый).

Вкладыши в оригинальных можно заменить на более качественные. После ремонта обязательно нужно стойки прокачивать. Как прокачать стойки на ВАЗ-2109 своими руками, расскажем далее. Разделения на левый и правый у вкладышей нет, они одинаковые:

1. KYB 4.0 – артикул 665059.
2. Bilstein 3.7 – артикул 21-030550.

ВАЖНО! На задней подвеске установлены одинаковые стойки, разделения на левый и правый нет. Артикул у них одинаковый

В отличие от передних, задние амортизаторы разобрать невозможно. Оригинальные элементы производства СААЗ (артикул 21082915004) отличаются чрезмерной мягкостью, езда по кочкам не очень комфортная.

1. Шток диаметром 14 мм.
2. Диаметр корпуса – 45 мм.
3. Высота корпуса – 367 мм.

При замене задних амортизаторов на ВАЗ-2109 нужно ответить на главный вопрос – какие ставить? Существует несколько аналогов, которые работают лучше родных:

1. SS20 – артикул SS20122. Продается комплектом из двух амортизаторов.
2. KYB 4.0 – артикул 441824.
3. Hola 4.1 – артикул S422.

Исходя из опыта водителей, производитель Fenox выпускает самые качественные передние стойки. А вот Каяба – задние стойки ВАЗ-2108 и 2109. Стоимость у них высокая, не все готовы отдавать несколько тысяч за один амортизатор. Поэтому если ищете достойное соотношение цены и качества, то стоит взглянуть на Hola.

Существуют масляные и газовые амортизаторы, принцип работы у них разный. Предпочтение отдают автомобилисты масляным, так как газовые чересчур жесткие.

Стойки средней ценовой категории SS20 (выпускаются в РФ) способны удовлетворить потребности автовладельцев. При движении со скоростью более 50 км/ч по неровным дорогам они обеспечивают неплохую устойчивость.

Обратите внимание! Замена амортизаторов производится в зависимости от пробега и их состояния. Оригинальные стойки выдерживают максимум 50 тыс

км.

Хотя производитель амортизаторов на ВАЗ-2109 дает гарантию на 30 тыс. км. Но на ресурс влияет множество факторов – от погодных условий до манеры езды. На старых девятках, произведенных еще во времена СССР, оригинальные стойки отлично работали и после 100 тыс. км.пробега. Но это скорее исключение из правил.Замена стоек на автомобилях ВАЗ 2108 и 2109 производится намного чаще.

Процедура замены амортизатора

Замена задних стоек на ВАЗ-2109 производится реже, чем передних. У них ресурс выше вследствие того, что они меньше нагружены. Большая часть массы автомобиля приходится на переднюю ось. Снимать стойки придется при замене сайлентблоков подвески, подушек амортизаторов, защитного кожуха, буфера, прокладок, а также при демонтаже задней балки.

Инструменты и приспособления

Для проведения работ потребуется инструмент:

1. Ключ на «8» (обязательно рожковый).
2. Изогнутый накидной ключ на «17». Можно вместо него использовать специальный ключ, предназначенный для отворачивания креплений задних амортизаторов.
3. Ключи накидные на «19» ¬¬– 2 шт.
4. Устройство для сжатия пружин.

Рекомендуется выполнять работу на эстакаде или яме с помощником. Но если таких удобств у вас нет, ничего страшного. Потратите чуть больше времени, но проблем при ремонте не возникнет.

Демонтаж стойки амортизатора

Если пришла в негодность даже одна стойка, менять вторую на оси обязательно. Это же касается и пружин подвески. Последовательность проведения работ:

1. Вывесить колесо и снять его. Можно поднять сразу всю заднюю часть автомобиля, а можно выполнить замену сначала левого амортизатора, затем правого (или же наоборот).
2. Болты, которыми стойки крепятся снизу, рекомендуется заранее обработать проникающей смазкой типа WD-40.
3. Выкрутить гайку на штоке. Для этого в багажнике снимите резиновую заглушку и выкрутите при помощи ключа на «17» гайку. Возможно, шток начнет проворачиваться, поэтому его нужно удерживать рожковым ключом на «8». Если вы точно уверены, что амортизатор будете выбрасывать, то шток можно удерживать снизу автомобиля разводным ключом. Но для этого придется позвать помощника.
4. Далее гайку нужно снять, под ней находится граверная и опорная шайбы, резиновая подушка.
5. При помощи ключа на «19» нужно выкрутить болт, которым стойка закреплена на балке. Он будет проворачиваться, поэтому с другой стороны удерживайте гайку таким же ключом. Если не помогла проникающая смазка и гайка с болта не хочет выкручиваться, придется прибегнуть к помощи газовой горелки или болгарки.Будьте аккуратны – рядом расположен бензобак, поэтому открытый огонь очень опасен.
6. После выкручивания болта на нижнем креплении можно аккуратно снять амортизатор. Аналогично снимается и задний амортизатор ВАЗ-2109 на второй стороне.

Разборка стойки

Отремонтировать своими руками задние стойки ВАЗ-2109 нельзя. Они неразборные, в отличие от передних. Поэтому их придется только менять. Перед этим нужно снять пружину – она будет ставиться на новую стойку. Все остальные элементы лучше всего использовать новые. Это касается отбойников, пыльников, гаек и болтов. Только так вы сможете обеспечить высокое качество ремонта.

Установка новой стойки

Последовательность проведения работ по установке новой стойки на девятке:

1. На пружине нужно зафиксировать при помощи изоленты верхнюю прокладку. Чтобы точно и надежно установить амортизатор, нужно пружину поставить на свое место на стойке. При желании пружину можно сжать при помощи специального инструмента.
2. Шток теперь нужно до упора вытянуть и надеть на него распорную втулку и нижнюю подушку.
3. В чашу на кузове вводите шток. Если помощника рядом нет, то придется нижнюю часть амортизатора зафиксировать на балке.

После этого под балку нужно установить упор и медленно опускать кузов, контролируя точность попадания штока в чашку на кузове. Сверху из багажника нужно надеть подушку, опорную и граверную шайбы, после чего наживить гайку. Лучше использовать новую с пластиковым фиксатором резьбы.

Аналогично проводится замена и на второй стороне.

Все крепления затягивать не спешите, сначала поставьте колеса и снимите машину с домкрата. После нужно несколько раз нажать на заднюю часть машины, чтобы все элементы подвески заняли свое место. Только после этого можно затянуть все гайки и болты креплений.
