Замена верхней опоры передней стойки на автомобилях ваз-2108, ваз-2109, ваз-21099, ваз-2110, ваз-2115

Признаки неисправности

Ремонт может потребоваться стойкам по нескольким причинам:

Наличие заводского брака в установленных стойках;
Появление глухих стуков опор амортизаторов о кузов машины. Обычно проявляется при передвижении по неровной, ухабистой дороге;
Неприятные скрипы, которые появляются при старте или остановке автомобиля;
Следы подтекания амортизационной жидкости;
Загрязненность стойки, она становится мокрой, грязь быстро налипает;
Машину качает даже при движении по ровной дороге.

Длительного эффекта даже самый качественный ремонт не дает. Это временная мера, которая обязательно потребует вскоре полностью заменить стойки.

Предназначение амортизаторов

Основная функция амортизаторов заключается в удерживании транспортного средства на дороге при любом состоянии дорожного покрытия. За счёт стоек не теряется управление при наездах на неровности, что обеспечивает комфортную езду. Также передние и задние стойки не позволяют автомобилю сильно крениться при вхождении в резкий поворот.

Как задняя, так и передняя амортизационная стойка ВАЗ 2108, 2109, 21099 состоят из двух элементов — самого амортизатора и смягчающей пружины. Амортизатор представляет собой цилиндрическую трубу с гладкими внутренними стенками, заполненную рабочей жидкостью. В ходе движения автомобиля пружина не даёт амортизатору опускаться на слишком низкую высоту.

Элементы передней подвески: 1 — защитный колпак; 2 — ограничитель хода сжатия опоры; 3 — верхняя опора стойки; 4 — подшипник верхней опоры; 5 — верхняя чашка пружины; 6 — пружина передней подвески; 7 — регулировочный болт; 8 — эксцентриковая шайба; 9 — защитный кожух; 10 — буфер хода сжатия

Подходят ли передние стойки от ВАЗ 2108-2109 на 2110-2112 и наоборот?

Много умельцев ставят на 2108 стойки от «десятки»

Только при этом важно помнить: устанавливая стойку, нужно заменять весь узел – опорный подшипник, пружину и саму стойку. Это делается для того, чтобы амортизатор работал в своём рабочем диапазоне, так как корпус стойки у 2110 будет короче на 15 мм корпуса от 2108

Так же ограничитель хода отбоя на штоке амортизаторов у ВАЗ 2109 и 2110 по-разному расположен на те же 15 мм.

Допустим, если не установить опорный подшипник, а оставить старый, то из-за того, что опора от 2108 по высоте и конструкции меньше, а амортизатор 2110 короче – будет гарантированный стук при отбое.
Также и при полной/комплексной замене передних стоек на ВАЗ 2108 от 2110 нужно помнить, что передок поднимется примерно на 2 см. По опыту можно сказать, что такая замена стоек не стоит таких заморочек.

Как снять и поставить передние на «девятку»

Переднюю стойку снять с автомобиля и менять несколько сложнее, поэтому при выполнении работ важно не отклоняться от прописанной инструкции. Чтобы заменить передний амортизатор, необходимо осуществить следующие действия

Снимите защитный колпачок нужной стойки под капотом автомобиля. Колпак, предотвращающий проникновение грязи на стойку, снимается без дополнительных приспособлений — достаточно взяться за него и приложить небольшое усилие.
После извлечения колпака ослабьте гайку, расположенную внутри штока амортизационной стойки. Для этого наденьте маленькую часть съёмного ключа на шток и поверх установите большую часть.
Поднимите автомобиль домкратом и снимите колесо с той стороны, где находится неисправная амортизационная стойка. Затем с помощью пассатиж извлеките шплинт.
Отверните гайку, которая закрепляет шаровой шарнир, после чего извлеките его из отверстия.
Отведите тормозной шланг от кронштейна, чтобы не повредить его.
Отведите передний поворотный кулак и все комплектующие, которые на нём расположены. Далее отверните крепёжную гайку на верхней части амортизатора и снимите стойку.
Следуя обратному порядку действий, установите на место новую амортизационную стойку. Завершив процесс, выполните проверку схождения и развала колес.

После замены амортизационных стоек важно проверить надёжность фиксации всех крепежных элементов. При этом, даже если все детали закреплены, следует повторно выполнить проверку через 100 километров пробега автомобиля

Видео о проведении работ

https://youtube.com/watch?v=HrnXtK17AeI

Эксплуатации автомобиля с неисправными амортизационными стойками может существенно снизить уровень комфорта при движении и негативно повлиять на управление автомобилем. Своевременная замена стоек позволит обеспечить безопасность на дороге и предотвратить поломки других комплектующих. Как показывает практика, финансовые затраты на установку новых амортизаторов ВАЗ 2108, 2109, 21099 несоизмеримо малы в сравнении с возможными последствиями от игнорирования неисправности.

Виды

Поскольку скорой замены не избежать, вам следует подумать над вопросом выбора на перспективу новых стоек.

Тип	Преимущества	Недостатки
Масляные	Гидравлический узел позволяет им отлично справляться с ездой по хорошей дороге в городе и на трассе. Стоят не дорого, имеют небольшие габариты	Теплоотдача на плохом уровне. Внутри компенсационной камеры есть смесь воздуха, избыток которой приводит к снижению надежности работы механизма, а при недостатке смеси они вообще не работают. Плюс из-за кавитационных пузырьков может вспениваться масло. Происходит это при частой езде по грунтовке
Газовые	Стойкие, более жесткие при высокой скорости, неплохие показатели комфорта	Достаточно дорогие, имеют повышенную ударную нагрузку, что негативно отражается на комфорте водителя и пассажиров
Двухтрубные газонаполненные	Разновидность газовых стоек, прошедшая усовершенствование. Компромисс между газовыми и масляными амортизаторами, обеспечивающие устойчивость, мягкое движение на любых поверхностях. Давление не высокое, потому масла закипеть не может. Все колебания эффективно гасятся. Отличаются надежностью и долговечностью	Как таковых недостатков не имеют

Выбирая между представленными тремя вариантами, предпочтение следует отдавать двухтрубным газонаполненным амортизационным стойкам. Они лучше всего подходят для ВАЗ 2109.

Газовый узел

Передние амортизаторы ВАЗ 2108 и 2109

Передние амортизаторы ВАЗов 2108, 2109 имеют разделения на правый/левый. Существует заблуждение, что их конструкция неразборная. На самом же деле даже в официальных мануалах описана краткая инструкция по их разборке. Для этого нужно лишь молотком и зубилом выбить опору буфера сжатия, а потом специальным ключом открутить гайку. Поэтому можно приобрести как цельную переднюю стойку так и лишь отдельно вкладыш, дабы поменять непосредственно сам амортизатор. Поставив при этом не стандарт, а деталь пожоще и с лучшими техническими характеристиками.

Если судить о качестве оригинальных, конкретно передних амортизаторов, то они слишком мягкие (как и все гидравлические стойки от СААЗ). Это особенно чувствуется на передних колесах.

Размеры передних амортизаторов на ВАЗ 2108-2109
Артикул	Диаметр штока, мм	Диаметр корпуса, мм	Высота корпуса (без учета штока), мм	Ход штока, мм	Цена, руб.
21080290540303 – левый; 21080290540203 – правый;	22	52	360	192	2100

Так как амортизаторы разборные, то вместо стойки в сборе можно купить отдельно вкладыши — картриджи. 21082905002 – левый, 21082905003 – правый.

Аналоги передних амортизаторов для ВАЗ 2108-2109

Заменители амортизаторов на Самарах по традиции имеют спрос повыше. Тому способствует и постоянное понижение качества оригиналов, и их чрезмерная мягкость.

Производитель	Артикул	Цена, руб.
SS20	SS20102 (компл. 2 шт)	5600
Hola	S426 – прав.; S425 – лев.;	2000
Fenox	A61547C1 – прав.; A61546C1 – лев.;	1600

SS20102

Fenox A61547C1

Также пользуются популярностью и аналоги оригинальных вкладышей. Наиболее популярные представлены ниже в таблице. Не разделяются на правый и левый.

Производитель	Артикул	Цена, руб.
KYB	665059	1900
Bilstein	21-030550	1700

Ремонт

Поскольку автомобиль ВАЗ 2109 оснащается передними и задними стойками, про особенности их ремонта следует поговорить отдельно.

Подобные мероприятия не сложны в исполнении, если вы обладаете хотя бы небольшим опытом. При его отсутствии обязательно обратитесь на проверенную станцию технического обслуживания

https://youtube.com/watch?v=QQ6KjwK-cV0

Передние стойки

Чтобы выполнить ремонт передних стоек на вашей машине, следуйте инструкции и опирайтесь на видео уроки.

Процесс демонтажа и замены

Снимите стойки, зачистите их от скопившихся загрязнений.
Воспользуйтесь специальной стяжкой, чтобы зафиксировать пружину. Так она не будет оказывать давление на чашки опор.
Зафиксировав пружину, снимите гайку с верхнего узла крепления стойки.
Снимите ограничивающей узел верхней опоры. Затем можно демонтировать опору и подшипник.
Следующими на очереди идут чашка верхней части и узел пружины.
Убедитесь, что рычаг поворота, чашки нижней части стойки, кожух и узел кронштейна находятся в исправном состоянии. Если имеются дефекты, весь этот узел меняется целиком.
Вертикально разместите амортизатор. Начинайте поднимать и опускать штоковый узел до упора. Если появляются признаки постороннего шума, стука, провалы или заедания, полностью замените запчасть.
Зубилом снимите опорный узел демпфера. Далее вооружитесь ключом, чтобы выкрутить фиксирующую корпус стойки крепежную гайку.
Снимите гайку, достаньте шток и рабочий цилиндр.
Из амортизатора обязательно слейте всю жидкость в заранее подготовленную емкость. Если жидкость сохранила свое качество, ее можно будет залить обратно и повторно использовать.
Тщательно зачистите внутренние поверхности кожуха ремонтируемого элемента.
В корпус установите новый патрон картриджа, соответствующий вашей стойке — газовый или масляный.
Выполните сборку узла, действия в обратной последовательности.
По ходу сборки замените неисправные детали.
Аккуратно верните в исходное состояние пружины. Это обусловлено тем, что она зажата и может повредить вам руки, если резко снять фиксатор.
Если корпус потерял упругость, на нем образовались трещины или щели, появились следы отслоения металла от резины, обязательно замените компонент.
Если из-под защитных колец узла верхней опоры наблюдаются потеки, подшипник заедает, обязательно этот узел придется поменять на новый элемент.
Рекомендуется по ходу ремонта поменять все используемые крепежные болты, дабы максимально продлить срок службы новых элементов, установленных в процессе восстановления функциональности передних стоек.

Процесс ремонта включает достаточно много этапов, где самый главный фактор успеха — это аккуратность и внимательность. В остальном работа не сложная.

Задние стойки

Последовательность ремонтных работ задней стойки на ВАЗ 2109 следующая:

Включите коробку передач в положение первой скорости;
Под переднюю ось подставьте стопорные башмаки;
Поднимите заднюю часть, надежно зафиксируйте ее опорами, после чего снимите заднюю стойку;
Достаньте из узла буфер, а также извлеките пыльник из пружины. Проверьте их состояние. Если они износились или имеют следы дефектов, замените;
Тщательно промойте узел амортизатора. Далее его следует зажать с помощью тисков;
Проверьте, нормально ли происходит рабочий ход амортизаторов. Если есть проблемы, элемент меняется на новый;
Убедитесь в исправности сайлентблока, расположенного в нижнем узле крепления. Также проверяется пыльник, буферы, прокладки, подушки и пружины. При наличии следов износа, дефектов все они подлежат обязательной замене;
Извлеките шток амортизации, демонтируйте гайку фиксации, доставьте цилиндр и слейте с него жидкость;
Снимите кожух клапана сжимающего;
Зафиксируйте шток с помощью тисков, демонтируйте гайку, клапаны, поршень, втулку, обойму сальника и сам сальник;
Проверьте текущее состояние указанных деталей. Если имеются следы неисправности, обязательно замените;
Выполните обратную сборку узла, установите стойки на автомобиль.

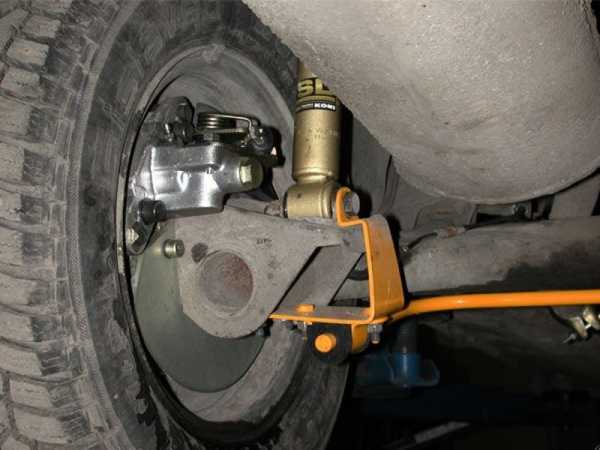

Работа с задними элементами

По завершению ремонта обязательно проведите несколько пробных заездов по ровным и ухабистым дорогам. Комплексная проверка позволит понять, дал ли ремонт результат, либо требуется провести замену всего узла полностью.

Отремонтировать стойки вполне по силам любому владельцу ВАЗ 2109, кто имеет хотя бы небольшой опыт в самостоятельном ремонте. Но если навыков нет, воспользуйтесь услугами СТО.

Загрузка …

Как поменять своими руками задние на ВАЗ 2109

Замена задней амортизационной стойки на моделях ВАЗ 2108, 2109, 21099 предполагает последовательное выполнение ряда этапов. Для обеспечения надлежащей работы амортизатора следует придерживаться следующей инструкции.

Откройте багажник машины и снимите защитный колпачок со стороны, где располагается стойка. После этого крепко удерживайте шток амортизатора, чтобы предотвратить проворачивание, и отверните накидным ключом крепёжную гайку.
При помощи домкрата поднимите автомобиль для получения доступа к стойке.
Воспользовавшись гаечными ключами, открутите нижний болт, которым закреплён амортизатор. Для этого одним ключом удерживайте крепёжную гайку болта, а вторым выверните нижний фиксатор стойки и выньте его.
Выведите нижнюю часть стойки и спустите амортизатор вниз. После этого снимите со штока защитную резиновую подушку и железную шайбу.
Снимите неисправную стойку и поставьте на её место новую в обратном порядке

Надевая при установке железную крышку на защитный чехол, важно проверить, чтобы фланец заправился в кромку на чехле.
Завершив установку стойки, проверьте, вошел ли шток амортизатора в специально отведённый стакан, после чего наденьте обратно резиновую подушку и закрепите металлическую шайбу.

Чем же отличаются задние амортизаторы для ВАЗ 2108-2109, 2110-2112 и Лады Калины?

Если Вы посмотрите на те и на другие, то чисто внешне никакой разницы не заметите. Внешнее строение у них одно и то же. Конструкторы конвейера АвтоВАЗа не стали особо заморачиваться над разработкой новых стоек, а просто дорабатывали и улучшали технические характеристики тех, которые уже есть.
Стойки у ВАЗ 2108-2109, 2110 и Лады Калины отличаются только своими физическими характеристиками, а именно — усилием на сжатие и отбой.
Что же будет, если установить на ту же «девятку» задние амортизаторы от 2110 или Калины? Ничего критического – она просто станет немного жестче и в тоже время более устойчивее на скорости. Тут уж дело на любителя. Некоторые именно этого и ждут от стоек.
А вот на 2110 или Калину стойки от 2109 не рекомендуется устанавливать, так как они слабее штатных («десяточных» и «калиновских»), из-за чего машину будет раскачивать на скорости и труднее удержать на трассе.
Часто можно увидеть, что некоторые производители задних амортизаторов указывают на упаковке их применяемость и на 2108-2109 одновременно с 2110-2112 и 1117-1119. Это означает что производитель, попросту говоря их унифицировал, и их можно устанавливать на все модели ВАЗ 2108-2115, 1117-1119.
