Замена задних стоек ваз 21043: видео

Первый этап замены стеклоподъемника передней двери на ВАЗ 2107: снятие дефектного узла

Установке нового механизма передвижения стекол предшествует операция по демонтажу изношенного стеклоподъемника. Перед ее осуществлением следует:

отвернуть три винта крепления ручки двери;
снять ручку двери;
демонтировать дверную обивку.

стеклоПеред снятием родного стеклоподъемника рекомендуется в непосредственной близости от него обвязать две ветви троса небольшим куском проволоки. Такой ход не позволит соскочить тросу с пазов в барабане, что делает возможным повторное использование механизма.

Демонтаж конструкции осуществляется в следующей последовательности:

опустить стекло до момента, когда к скобам крепления троса к кронштейнам стекла откроется доступ через технологические окна двери (в пределах 1 оборота ручки стеклоподъемника);
полностью выкрутить один винт и ослабить второй винт скобы крепления троса к несущему кронштейну; вывести трос (проделать поочередно для одной и второй скоб);
поднять стекло в крайнее верхнее положение и зафиксировать с использованием подручных средств (в процессе замены переднего стеклоподъемника ВАЗ 2107 чаще всего используется такой прием: вставить отвертку в отверстие на внутренней панели двери);
ослабить ключом на «10» гайку крепления натяжного ролика (расположен в центре внизу двери);
снять трос с натяжного, направляющих нижнего (в левом нижнем углу) и двух верхних роликов;
отвернуть три гайки, фиксирующие механизм стеклоподъемника относительно двери;
отвернуть две гайки крепления направляющего желобка и отвести его вправо;
снять стеклоподъемник и удалить его из двери.

Сняв механизм, следует проверить легкость вращения каждого ролика.

К сведению

Натяжка троса производится в соответствии с такой методикой:

опустить стекло до упора;
повернуть ручку механизма до упора в направлении опускания стекла;
отрегулировать натяжение троса, двигая соответствующий ролик;
зажать болт крепления ролика.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

После установки нового стеклоподъемника может появиться скрип. Для его устранения необходимо:

ослабить и вывести трос из-под роликов;
перекрестить верхнюю и нижнюю ветви троса, выходящие из барабана подъемника;
повторить процедуру установки и натяжки троса.

Инструкция по ремонту (замене) амортизаторов на «классике»

Итак, прежде чем приступать к выполнению ремонта, первым делом необходимо поднять ВАЗ 2101-2107 домкратом, а именно — заднюю его часть, либо же проводить работу на яме, но все же немного зафиксировав небольшой подъем автомобиля домкратом.

Сразу наносим проникающую смазку на все резьбовые соединения, чтобы откручивать было полегче. Через несколько минут пробуем откручивать нижний болт крепления, с одной стороны накинув на него ключ, а с другой — пробуем срывать воротком. Когда усилие при отворачивании стало более или менее слабым, лучше всего воспользоваться трещоткой, чтобы сделать это быстрее и удобнее:

После того, как гайка откручена полностью, выбиваем болт молотком, обязательно используя при этом какую-нибудь подложку, чтобы не повредить резьбу:

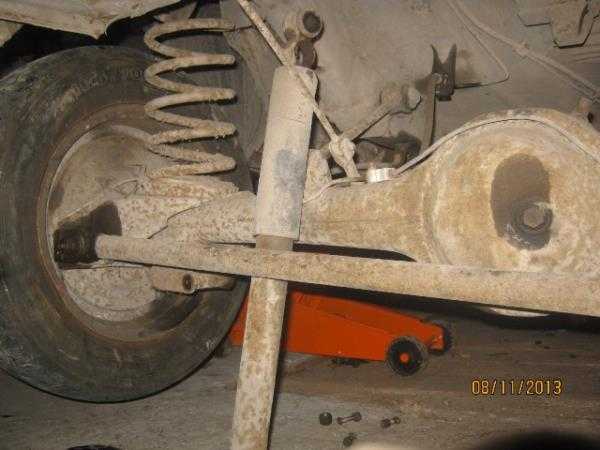

Теперь нижняя часть амортизатора полностью освобождается, что мы и видим на приведенном ниже фото:

Затем можно приступать к верхней части. Там уже понадобится только один ключ или головка с воротком, так как придерживать ничего не нужно:

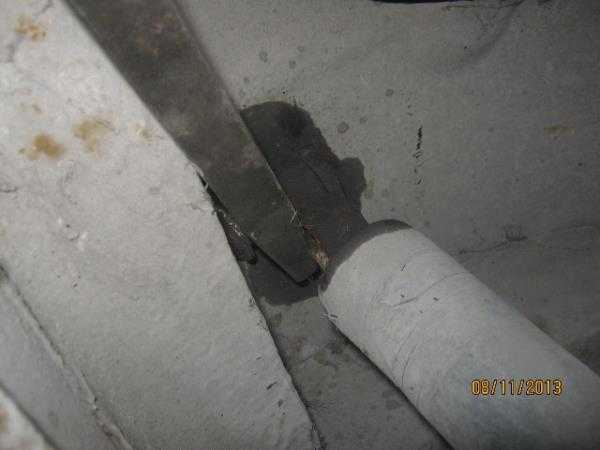

А чтобы освободить амортизатор, можно монтировкой слегка поддеть его в сторону, как это наглядно показано на фотографии ниже:

Теперь задний амортизатор полностью снят с автомобиля и можно его вынимать, а результат проделанной работы показан на картинке:

После этого проводим аналогичные действия с другим амортизатором и производим замену старых на новые. Установка проходит в обратной последовательности. Цена новых амортизаторов на ВАЗ 2101-2107 составляет от 400 рублей за штуку, и их стоимость еще зависит от типа устройства (газовый или масляный), а также от производителя.

Источники

http://www.avtorem.info/stati/vaz-2101-vaz-2106-vaz-2107/zamena-zadnih-pruzhin-na-avtomobilyah-vaz-2101-vaz-2104-vaz-2105-vaz-2106-vaz-2107-klassika.html
http://vazpro.ru/zamena-zadnih-pruzhin-vaz-2101.html
http://zarulemvaz.ru/zamena-zadnix-amortizatorov-na-vaz-2101-2107/

Развитие идеи универсалов на АвтоВАЗе

Запустив ВАЗ-2104 в серию в 1984 году, конструкторы АвтоВАЗа не сняли ватманы с кульманов. Они продолжали развивать идею универсала, разрабатывали вариации флагманской модификации ВАЗ 21043. За годы выпуска 43-й модели прошли опробование:

21048 — дизель ВАЗ-343, 1,77 литра;
21041i — инжекторный двигатель ВАЗ-21067 на 1,6 литра;
21041 VF — инжекторный ВАЗ-2103 на 1,5 литра.

Эти модификации не не выпускались массово, но все эти годы поддерживали отечественных конструкторов в относительной форме.

Исчерпав за двадцать лет выпуска потенциал кузова, а за тридцать лет — потенциал мотора, модификация 21043 ушла из производственной линейки. Но объективные преимущества универсалов никуда не делись. Появились новые группы приверженцев компоновки. Это горожане с большими семьями и молодёжь, которая ценит возможность перевозки габаритного спортинвентаря.

Универсалы усиливают свои позиции на рынке. И АвтоВАЗ в этом лидирует. В последнее время стал популярен универсал Lada Largus. Этот автомобиль, как в своё время ВАЗ 2104, имеет европейский прототип — модель Dacia Logan MCV производства Renaul-Nissan. Lada Largus выпускается как в 5-местном, так и в 7-местном варианте, что расширяет его возможности. Двигатели Ларгуса опробованы на Renault Logan и имеют отличные технические характеристики. Запасное колесо под днищем уменьшает дорожный просвет, но этого недостатка лишён перспективный Lada Largus Cross.

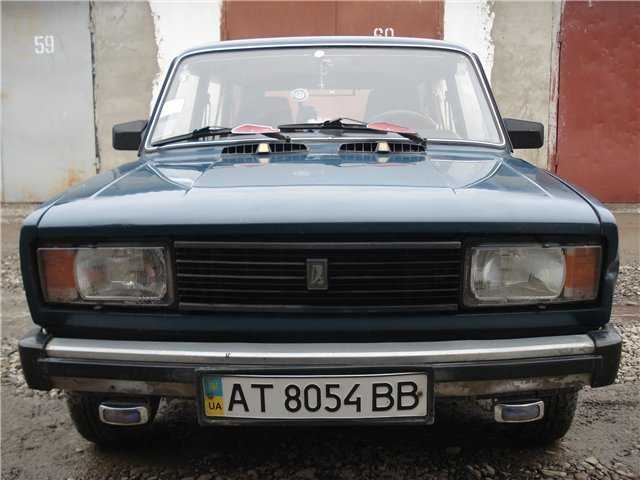

Отечественные наследники легендарного универсала ВАЗ 21043 по-прежнему лидируют на нашем рынке, конкурируя теперь не только с двухобъёмником Москвич-2141, но и с универсалами KIA Ceed и Ford Focus.

Ходовая часть

Подвеска здесь полностью идентична «пятерке». Так, спереди установлена независимая подвеска с гидравлическими амортизаторами и поперечными качающимися рычагами. Сзади стоял мост и присутствовали штанги (четыре продольных и одна поперечная). Тормоза – дисковые спереди и барабанные сзади. Как отмечают отзывы, тормозов этой машине не хватает, особенно если она загружена на 200-300 килограмм. Также есть претензии по рулевому. Машина плохо держит дорогу и не маневренная.

Среди плюсов подвески можно отметить ее мягкость. Однако это не значит, что можно смело «летать» по ямам. Подвеска не любит резких ударов. Из-за этого текут амортизаторы и деформируются нижние рычаги. Среди слабых мест «жигулевской» подвески стоит отметить шаровые соединения. Это опоры и наконечники. Они очень быстро приходят в негодность. Также малый ресурс у ступичных подшипников. Еще один недостаток – это звук работы подвески. Даже при условии исправной ходовой, внутри слышны различные удары. Сперва это настораживает, но к этому можно привыкнуть.

Двигатель универсала

Двигатель карбюратор ВАЗ 21043 старше мотора своего прототипа 2105. Так получилось, что модифицированная «четверка» стала по-настоящему популярной при устаревшем силовом агрегате. К моменту установки на ВАЗ 2104 двигатель 2103 делали уже более 10 лет, а на модели 21043 он продержался ещё почти двадцать. Итого — рекордные три десятка лет на конвейере.

Карбюраторный ВАЗ 21043 не является результатом модернизации или настройки мотора модели 2104. Его устройство — это возврат к прежним идеям, хорошо проверенным на модели 2103. Двигатель 2104 имеет более современный привод газораспределительного механизма от ремня, но мотор с цепным механизмом в 21043 почти на десять лет пережил своего потомка.

Силовой агрегат имеет рабочий объём 1452 куб. см. Ход поршня у него 80 мм, а у пятёрочного мотора — 66 мм при одинаковом диаметре цилиндра в 76 мм. Такая геометрическая разница даёт большую отдачу у 21043. Этот двигатель развивает мощность в 71,4 л. с. при 64 л. с. у пятёрочного агрегата.

С точки зрения крутящего момента длинноходный двигатель 2103 хорошо показывает себя на малых и средних оборотах. Короткоходный мотор 2105 получает преимущество, когда стрелка тахометра переходит за отметку в 4 000 об./мин. Для полу-грузового универсала это преимущество не было решающим, и даже при меньшей шумности и повышенной ремонтопригодности привода ГРМ пятёрочный мотор уступил рынок более мощному троечному. Дополнительный аргумент — ремонт ВАЗ 2103, в том числе регулировка своими руками не вызывают сложностей. ВАЗ 21043 стал самым массовым универсалом АвтоВАЗа за всю историю.

Технические характеристики ВАЗ-21043

Как и остальные «Жигули», данная модель укомплектовывалась четырехцилиндровыми восьмиклапанными моторами, которые располагались продольно относительно кузова. Изначально «четверка» оснащалась карбюраторным мотором от «тройки». Это был полуторалитровый двигатель мощностью 71 л. с. Коробка передач была четырехступенчатой. Однако позже машина стала оснащаться «пятиступкой».

Кроме того, был и инжекторный двигатель. ВАЗ-21043 в 2000-х оснащался двигателем с распределенным впрыском топлива. Но технические характеристики не изменились. При таком же объеме машина развивала одинаковую мощность. Изменился крутящий момент. Если на карбюраторе машина развивала 104 Нм, то благодаря инжектору данный показатель увеличился до 110.

Какие имеет динамические характеристики ВАЗ-21043? Как отмечают отзывы, эта машина вовсе не создана для гонок. Пустая «четверка» разгонялась до сотни за 17 секунд. Максимальная скорость составляла 142 километра в час. Но на некоторые версии ставился более «тяговый» редуктор, из-за чего машина разгонялась до 137 километров в час. Однако нужно сказать, что скорость свыше 80 км/ч уже не является комфортной для этого авто. Расход топлива у машины – порядка десяти литров на сотню. Некоторые владельцы устанавливают на «четверку» ГБО, чтобы сэкономить на топливе. К слову, газ «жигулевский» двигатель «переваривает» отлично. Расход не увеличивается, а тяга остается прежней.

Если говорить о проблемах, данный двигатель имел привычные для «Жигулей» болячки. Это повышенный расход масла, малый ресурс распределительного вала, течь сальников, необходимость в регулировке зазоров клапанов каждые 7 тысяч километров.

Коробка тоже не без проблем. Так, владельцы отмечают повышенный шум работы из-за износа подшипников валов. Сцепление приходит в негодность примерно на 40 тысячах. Также с годами изнашиваются синхронизаторы. В итоге передачи включаются с характерным хрустом.

Ремонт двигателя цены

№	Авторемонт	ВАЗ 2101-2107	ВАЗ 2108-21099	ВАЗ 2110	Нива	16 КЛАП	Иномарки	Внедорожники
1	Замена прокладки коллектора (вып.+впуск.)	1200	2250	2250	1400	1850	От 2250	От 2250
2	Замена маслосъёмных колпачков с регулировкой клапана	2250	2650	2650	2850	3800	От 4200	От 4200
3	Замена привода трамб.+маслян.насоса	450	—	—	—	—	—	—
4	Замена шкива к/в	350	350	350	450	450	От 650	От 650
5	Замена монтажных пробок ГБЦ	3000	3000	3000	3500	3600	От 8000	От 8000
6	Замена монтажных пробок БЦ	950	950	950	1000	1250	От 1250	От 1250
7	Замена успокоителя цепи	650	—	—	—	—	—	—
8	Замена бензонасоса	250	250-600	600	250	600	От 1000	От 1000
9	С/у бензобака	300	600	600	800	600	От 1000	От 1000
10	Капитальный ремонт двигателя	10500	10500	10500	10500	14500	От 16500	От 19500
11	Ремонт головки блока	4000	4000	4500	4000	6500	От 9500	От 9500
12	Замена прокладки ГБЦ	2500	2500	2500	2500	4000	От 4650	От 7500
13	Замена прокладки клапанной крышки	350	150	150	250	1850	От 550	От 550
14	Замена прокладки картера	1000	1000	1000	1500	1000	От 1450	От 1450
15	Замена опоры двигателя (1 шт.)	350	350	350	400	400	От 1850	От 1850
16	Замена переднего сальника коленвала	950	950	950	950	1350	От 1850	От 1850
17	Замена заднего сальника коленвала	2300	2300	2300	3200	2500	От 4850	От 4850
18	Замена распределительного вала	1500	1500	1500	1500	2850	От 2850	От 2850
19	Замена цепи распределительного вала	1250	—	—	1650	—	От 3050	От 3850
20	Замена ремня ГРМ	—	850	850	—	1250	От 1850	От 2240
21	Замена натяжителя цепи	450	—	—	450	—	От 800	От 800
22	Замена башмака цепи	1650	—	—	1850	1450	От 1850	От 1850
23	Замена масляного насоса	1450	1350	1350	1850	1450	От 1850	От 1850
24	Замена бензонасоса	250	250	650	250	650	От 650	От 650
25	Экспресс-замена масла	300	300	300	300	300	300	300
26	С/у двигателя	6000	6000	600	6000	6000	От 8000	От 10000

Модернизация амортизаторов

Мягкая подвеска «семёрки» нравится не каждому владельцу. Чтобы сделать автомобиль более собранным, уменьшить крены и раскачку, увеличить жёсткость, автолюбители прибегают к доработкам, осуществляя замену родных амортизаторов на изделия с другими характеристиками. Например, для придания жёсткости задней подвеске без каких-либо доработок и переделок можно установить амортизаторы от «Нивы». Исходя из отзывов многих владельцев «семёрок», машина после таких изменений становится немного жёстче и лучше держит дорогу.

Двойные

Для установки сдвоенных амортизаторов понадобится:

4 задних амортизатора;
набор головок, отвёрток, ключей;
молоток;
сварочный аппарат.

Суть доработки сводится к тому, что потребуется изготовить и закрепить к кузову кронштейн под второй демпфер.

Для монтажа второго амортизатора потребуется изготовить и закрепить кронштейн

Монтаж последнего к заднему мосту осуществляется совместно со штатным амортизационным элементом посредством длинного болта или шпильки. Процедура проводится одинаково с обеих сторон.

Снизу второй амортизатор крепится длинным болтом или шпилькой

Спортивные

Если автомобиль дорабатывается под спортивный стиль вождения, то изменения касаются не только задней, но и передней подвески. Для подобных целей удобно использовать комплект подвески, в который входят пружины и амортизаторы. В зависимости от преследуемых целей, установка таких элементов возможна как без изменения клиренса, так и с занижением подвески, обеспечивая максимальную жёсткость во всех режимах работы демпферов. Комплект позволяет получить отличную управляемость автомобиля. Однако можно установить спортивные элементы и по отдельности — спереди или сзади, что зависит только от ваших пожеланий. Один из распространённых вариантов спортивных амортизаторов, которые ставят владельцы «семёрок» и другой «классики» — PLAZA SPORT. Монтаж проводится на место штатных деталей без каких-либо доработок.

Из спортивных амортизаторов владельцы ВАЗ 2107 часто устанавливают PLAZA SPORT

«Жигули» седьмой модели в техническом плане являются довольно простым автомобилем. Однако низкое качество дорожного покрытия нередко приводит к выходу из строя амортизаторов подвески. Выявить неисправности этих элементов несложно даже в гаражных условиях, так же как и провести их замену. Для этого достаточно подготовить необходимый набор инструментов, ознакомиться с пошаговыми инструкциями и следовать им в процессе работы.

Цена вопроса

Подушки двигателя выпускаются несколькими производителями. Наиболее популярна у наших соотечественников продукция фирмы БРТ. При условии, что это действительно оригинальное изделие, а не подделка, которых множество на рынке.

Стоимость передней подушки двигателя фирмы БРТ колеблется в пределах 500÷600 руб. Задняя подушка несколько дороже, примерно 700÷800 руб. На автобазарах можно найти подушки значительно дешевле. Но скорее всего это будет подделка, от которой кроме вреда никакого результата не будет.

В оригинальной подушке применяется особый сорт резины СКИ-3 первой группы и высокой сортности. Эта резина изготовлена из натурального каучука. Так же используется специальный клей и высококачественная сталь для изготовления боковых пластин. Такая подушка рассчитана на использование при температуре от −45°С до +70°С.

Завершающий этап: установка нового узла

подъемникНовый подъемник стекла в обязательном порядке имеет скобу, фиксирующую две ветви троса. Снимать ее до момента полноценной установки категорически запрещено по вышеупомянутой причине.

Обобщенно концепция монтажа новой сборочной единицы выглядит так:

установка и закрепление корпуса стеклоподъемника в посадочном месте;
обводка троса вокруг роликов;
фиксация обойм стекла относительно троса (закрепление троса винтами с помощью двух скоб);
монтаж направляющего желобка;
натяжение троса;
демонтаж скобы, фиксирующей ветви троса;
установка обивки и ручки двери.

Трос вокруг роликов может обводиться двумя способами — через верхнюю или нижнюю опоры качения. При обводке через нижний ролик, выходящий из механизма верхний трос направляется через:

нижний левый направляющий ролик;
верхнюю левую направляющую опору;
нижний центральный натяжной ролик;
верхний правый направляющий элемент.

При замене фронтального стеклоподъемника ВАЗ 2107 актуальна и обводка через верхний ролик, производимая в обратной последовательности. В этом случае направляется нижний трос.

Замена задних амортизаторов

Замена задних амортизаторов проводится несколько проще, чем передних, но оборудование нам понадобится то же: ключ на 19, домкрат, новый узел.

Поднимаем домкратом заднюю часть машины и демонтируем поочередно задние колеса.
Берем ключ на 19 и откручиваем крепление болта заднего моста. При этом нужно поддерживать болт аналогичным ключом на 19.
Снимаем болт и втулки.
Все тем же ключом на 19 снимаем гайку, держащую шток амортизатора и демонтируем сам амортизатор.

Снятие узла произведено, теперь приступаем к установке новой детали, которая проводится, как и любая установка в обратном порядке демонтажу.

Задние амортизаторы ВАЗ 2107

Если требуется заменить амортизаторы задней подвески на «Жигулях» седьмой модели, то нужно знать не только последовательность действий, но и какие демпферы следует устанавливать.

Какие выбрать

Выбирая амортизирующие элементы для своего авто нужно понимать, чего вы хотите добиться. Амортизаторы масляного типа отлично подходят для размеренной езды. Они мягче газовых и обеспечивают более высокий уровень комфорта при движении по неровностям, а на элементы кузова не передаётся лишняя нагрузка. В процессе ремонта для многих цена является решающим фактором. Поэтому для классических «Жигулей» масляные амортизаторы являются одним из оптимальных вариантов. Если же вы любите спортивную езду, то предпочтение лучше отдавать газомасляным демпферам. Они жёстче и позволяют проходить повороты на более высоких скоростях.

Масляные амортизаторы можно приобрести любого производителя, например, СААЗ. Если рассматривать газомасляные элементы, то отечественными производителями они практически не выпускаются. К наиболее распространённым брендам, которые можно встретить в магазинах, относятся:

Kayaba;
Sachs;
Koni.

Амортизаторы Kayaba являются одними из распространённых при установке на классические «Жигули»

Таблица: аналоги задних амортизаторов ВАЗ 2107

Производитель	Артикул	Цена, руб.
KYB	343098	1400
KYB	443123	950
Fenox	A12175C3	700
QML	SA-1029	500

Как заменить

В задней подвеске ВАЗ 2107 устанавливаются неразборные амортизаторы. Поэтому деталь является неремонтопригодной и в случае возникновения проблем подлежит замене. Стоит учитывать, что меняют рассматриваемые элементы в паре, т. е. два на передней подвеске или два на задней. Такая необходимость связана с тем, что нагрузка на новый и старый амортизатор будет разная и работать они будут неодинаково. Если изделие имеет небольшой пробег, например, 10 тыс. км, можно заменить только одну деталь.

Для работы понадобится следующий перечень инструментов и материалов:

ключ на 19 и головка с трещоткой и воротком;
молоток;
WD-40 или любая другая проникающая смазка.

Демонтируем амортизаторы в следующем порядке:

Загоняем автомобиль на смотровую яму, включаем передачу или затягиваем стояночный тормоз.
Отворачиваем ключом на 19 гайку нижнего крепления амортизатора, удерживая болт от проворачивания аналогичным ключом или трещоткой.
Извлекаем болт, если нужно подбиваем его молотком.
Вынимаем распорную втулку.
Слегка отодвинув амортизатор в сторону от кронштейна, снимаем дистанционную втулку.
Отворачиваем верхнее крепление демпфера.
Снимаем шайбу и наружную резиновую втулку.
Демонтируем амортизатор, после чего снимаем внутреннюю резинку, если она не стянется вместе с демпфером.
Устанавливаем демпфер в обратной последовательности.

Как прокачать

Во время хранения и транспортировки рабочая жидкость в амортизаторах может перетечь из внутреннего в наружный цилиндр, при этом во внутренний попадает газ подпора. Если установить изделие в таком состоянии, то подвеска автомобиля будет издавать стуки, а сам демпфер разрушаться. Поэтому чтобы избежать поломок и привести деталь в рабочее состояние, её необходимо прокачать. Этой процедуре подвергают в основном двухтрубные демпферы.

Прокачку масляных устройств производят следующим образом:

Достаём амортизационный элемент из упаковки. Если деталь была в сжатом состоянии, то выдвигаем шток на ¾ длины и переворачиваем её штоком вниз.
Плавно нажимаем и вдавливаем шток, но не до упора. Выжидаем 3–5 секунд.
Переворачиваем амортизатор и ждём ещё 3–5 секунд.
Выдвигаем шток на ¾ длины и ожидаем ещё 2 секунды.
Устанавливаем демпфер штоком вниз и снова вдавливаем его.
Повторяем пункты 2–5 около шести раз.

После прокачки шток амортизатора должен двигаться плавно и без рывков. Для подготовки газомасляного изделия к работе выполняем следующие шаги:

Извлекаем изделие из упаковки, переворачиваем штоком вниз и выжидаем несколько секунд.
Сжимаем деталь и ждём несколько секунд.
Переворачиваем амортизатор, удерживаем его вертикально и даём штоку выйти.
Повторяем пункты 1–3 несколько раз.

Технические характеристики авто

Самым заметным изменениям в ВАЗ 21043 подверглись характеристики, связанные с заменой двигателя, о чем свидетельствует руководство по эксплуатации:

https://youtube.com/watch?v=jqw0UM9ioJY

на 2 км/ч, до 145 км/ч, увеличилась скорость;
расход топлива несколько возрос: в городском цикле 2104 тратит на 100 км 9,9 литра бензина АИ-92, а 21043 — 10,2 литра топлива той же марки;
разгон до 100 км/ч почти не изменился.

Внешне 4-я и 43-я модификации практически не различимы. Появились устройство обогрева и дворник на стекле задней двери, но специалист резонно возразит, что модели 2104 давно оснащались этими опциями в экспортной комплектации.

Нередко на дорогах встречается автомобиль, отличающийся от 21043 «семёрочным» салоном или передком радиатора. Бывает, установлена другая панель приборов. В народе за этим автомобилем закрепилось название ВАЗ 21047, что неверно. Индекс 21047 означает модификацию с правым рулём, предназначенную на экспорт Универсал с салоном от «сеемерки» имеет обозначение ВАЗ 21043-20.

Салон

Дизайн интерьера здесь такой же, как и на «пятерке». Ключевой особенностью ВАЗ-21043 было наличие более комфортных сидений от «семерки». В остальном же машина ничем не отличалась от остальных «Жигулей». Для водителя предусмотрена аскетичная панель приборов и нерегулируемый четырехспицевый руль. Кстати, на первых версиях щиток приборов был без тахометра. Но контролировать обороты можно было и без него – двигатель легко прослушивался в салоне. Кроме того, были возмущения и по поводу торпеды. Она постоянно скрипела на кочках. Отчаянные владельцы полностью разбирали салон и проклеивали многочисленными листами шумоизоляции. Эффект был, но полностью избавиться от шумов все равно не удавалось.

Сиденья в машине не имеют хорошего поясничного подпора. Со временем кресла проминались и рвались. Из-за этого на многие автомобили устанавливались чехлы. А некоторые и вовсе ставили сиденья от иномарок.
