Замена моторчика стеклоподъемника Лады Приоры
Как уже было сказано выше, самой распространенной причиной является выход из строя именно электрического моторчика. И в данном пункте мы рассмотрим порядок его замены. Для начала необходимо перевернуть механизм таким образом, чтобы шпильки были повернуты к нам лицом.
Последовательность замены стеклоподъемника на автомобиле ВАЗ 2170 2171 2172 Лада Приора.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).
3. Опустите или поднимите стекло так, чтобы получить доступ к болтам крепления обоймы стекла через верхнее отверстие двери. Выверните два болта крепления обоймы стекла к ползуну стеклоподъемника.

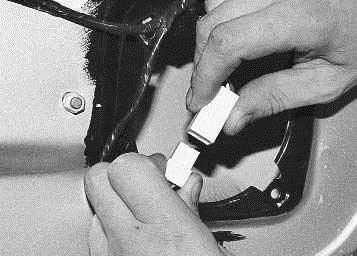

4. Поднимите стекло руками вверх до упора и зафиксируйте его деревянными или пластмассовыми клиньями. 5. Разъедините колодку жгута проводов стеклоподъемника.

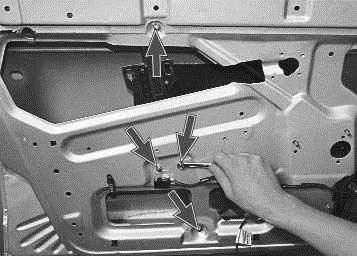

6. Отверните три гайки крепления моторедуктора стеклоподъемника.
7. Отверните четыре гайки крепления направляющей механизма стеклоподъемника…
8. …и выньте стеклоподъемник из двери через технологическое окно.
Примечания
Так выглядит снятый с автомобиля механизм стеклоподъемника Лада Приора (Lada Priora) передней двери.
Обратите внимание на маркировку стеклоподъемника, чтобы приобрести для замены точно такой же.
9. Установите стеклоподъемник в порядке, обратном снятию. После установки проверьте, чтобы стекло закрывалось плотно, без перекоса. Если это не так, ослабьте винты крепления обоймы стекла к ползуну и выставьте его за счет овальных отверстий в ползуне в нужное положение.
Источники
- http://steklopodem.ru/blog/fotootchet-o-zamene-zadnego-pravogo-elektrosteklopodemnika-na-lada-priora
- http://priora-remont.ru/zamena-steklopodemnika-v-sbore/
- http://mail.receptishi.ru/diacrisis/instrumental-diagnosis/494-gdv
Установка подъемников на задние двери
Электростеклоподъемники являются необходимым элементом комфорта. Но с Приорой все не так просто. Штатной проводки (если, конечно, у вас не люксовая версия) для установки подъемников в задние двери не хватит. И первое, чем придется заняться, протяжка необходимых проводов от управляющего блока до дверей. К тому же это не единственная сложность. На некоторых версиях без задних ЭСП реле для них установлены, а блок управления имеет всего 2 кнопки. Таким образом, чтобы установить подъемники назад нужно менять управляющий блок на четырехкнопочный.
При замене блока могут возникнуть проблемы с иммобилайзером штатной противоугонной системы. Его нужно либо деактивировать, либо перепрограммировать. Это зависит от того, нужна ли вам заводская сигнализация. В общем, процедура, которая сама по себе не слишком сложна, в комплектациях Приоры, отличной от люксовой, осложняется все больше.
Для того чтобы установить электростеклоподъемники на Приору, потребуется набор ключей, сами подъемники и отвертка. Затраты времени от 15 минут на дверь без учета возни с иммобилайзером. В некоторых случаях потребуется до пяти часов работы.
Но даже правильная вроде бы установка не гарантирует, что стеклоподъемники Приора сразу начнут работать.
В Приоре достаточно сложная схема проводки, особенно для тех, кто не проделывал с ней никаких манипуляций ранее. А если еще и нет реле в задних дверях придется их приобретать и устанавливать.
Кстати, проверить их наличие легко: когда пользуетесь стеклоподъемником на передней двери, в задних будут раздаваться тихие щелчки. Это и есть работающие задние реле, вполне пригодные для установки нештатных ЭСП, совместимых с вашей машиной. На автомобильных форумах есть немного информации по этому вопросу.
Еще надо знать, как снять подъемник для его замены или ремонта. Тут все проще, вытаскиваем стекло, отключаем разъем электромотора, ключом на десять откручиваем крепежи и вытаскиваем сам механизм через специально предусмотренное отверстие. И так с каждой дверью. Обшивку перед началом работ обязательно надо снять.
Устанавливается стеклоподъемниик на Приору в комплектации Норма в его штатное место. Далее, надо подключить кнопки задних дверей, учитывая, что на каждой из кнопок располагаются 3 контакта (на питание, массу и общий провод). Провода с 1 и 3-го контактов надо самостоятельно подвести к блоку управления под приборной панелью. Общий провод соединяется с одним из проводов, отходящих от контроллера. После этих операций соединяем каждый подъемник приора с электромотором.
Чтобы подключить к подъемнику электропривод сначала нужно извлечь из контроллера силовой разъем. В нем как раз два пустующих гнезда. Только надо вынуть фиксатор, чтобы без проблем подключить необходимые для работы подъемников провода. Еще нужно провести провода в соответствующие разъемы задних дверей (их цвета красный с черным). Протягивать их проще всего вдоль родной проводки ВАЗ Приора. На блоге drive2.ru есть подробная инструкция по этому моменту с фотографиями. В целом стеклоподъемники Приора достаточно просты в инсталляции и демонтаже.
Причины поломки ручки
Зачастую замена ручки стеклоподъемника лишь временно устраняет проблему. Вскоре новая ручка также выходит из строя. Причина состоит в том, что стекло опускается и поднимается слишком туго, поэтому приходится прилагать чрезмерную нагрузку на достаточно хрупкую пластиковую деталь. В этом случае необходимо сначала устранить причину заедания стекла или стеклоподъемника, а потом менять ручку.
Проверить работу механизма просто — достаточно поднять и опустить стекло.
Причин заедания механизма несколько:
- перекрученный трос привода;
- перекос стекла;
- плохая смазка в механизме;
- намерзание льда (в зимний период).
Если стеклоподъемник работает тяжело, необходимо снять дверную обшивку, найти и устранить причину: поменять смазку, растопить лед или заменить неисправный механизм.
Другая причина поломки ручки — изношенные шлицы привода стеклоподъемника. В этом случае необходимо заменить механизм стеклоподъемника на новый и лишь после этого менять ручку.
Устройство и виды стеклоподъемников
На Лада Приора на передних и задних дверях установлены отпускные стекла. Для их подъема и опускания используется стеклоподъемный механизм. Управление стеклоподъемниками осуществляются с помощью кнопки на модуле двери машины. Водитель может управлять движением стекол всех дверей, а пассажир только своей стеклом своей двери. По принципу работы устройства разделяются на реечные и тросовые.
Несмотря та то, что стеклоподъемный механизм Приоры похож с другими моделями, его отличие состоит в отсутствии блока стеклоподъемников. Его функцию выполняет встроенный контроллер управления электропакетом (ЦБКЭ), расположенный недалеко от ЭБУ.
Кроме того, питание к приводу подается тоже специфическим образом. Один из проводов является многофункциональным. Он меняет полярность в зависимости от выполняемой функции: управляет центральным замком, зеркалами, подачей питания. Это усложняет поиск неисправностей и ремонт стеклоподъемника.
Как снять механизм переднего стеклоподъемника в сборе

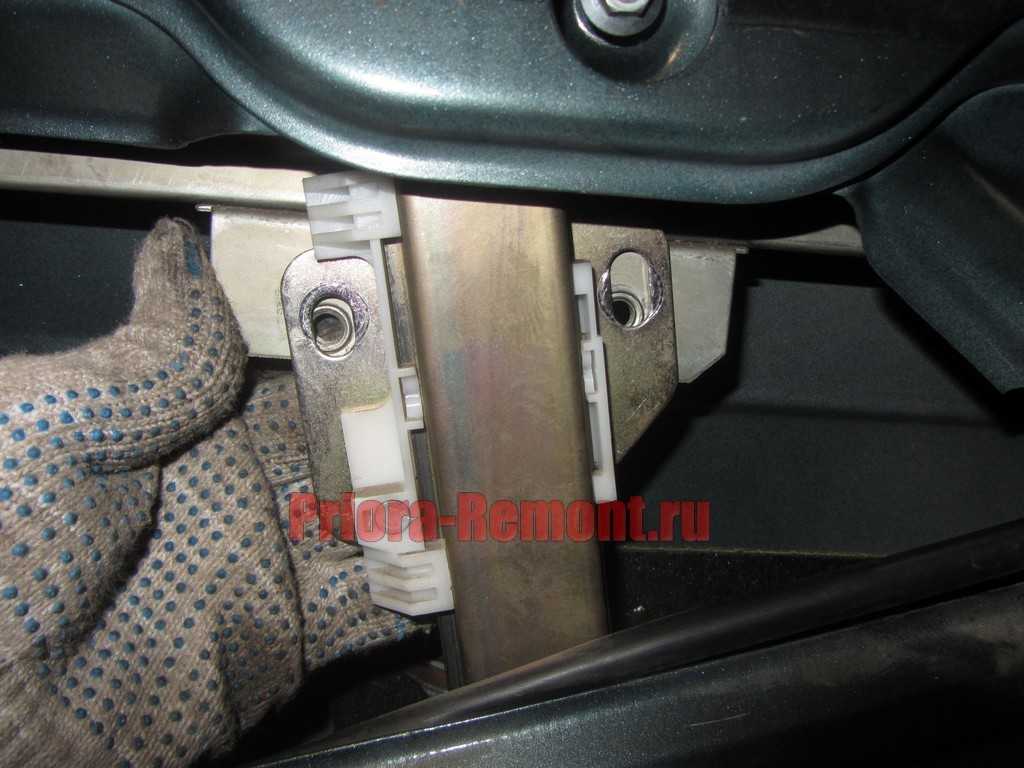

Первым делом необходимо выполнить такую процедуру, как После этого откручиваем два болта крепления стекла к кронштейну на подъемнике. Болты будут доступны только в том случае, когда стекло поднято вверх. Наглядно это показано на фото ниже.

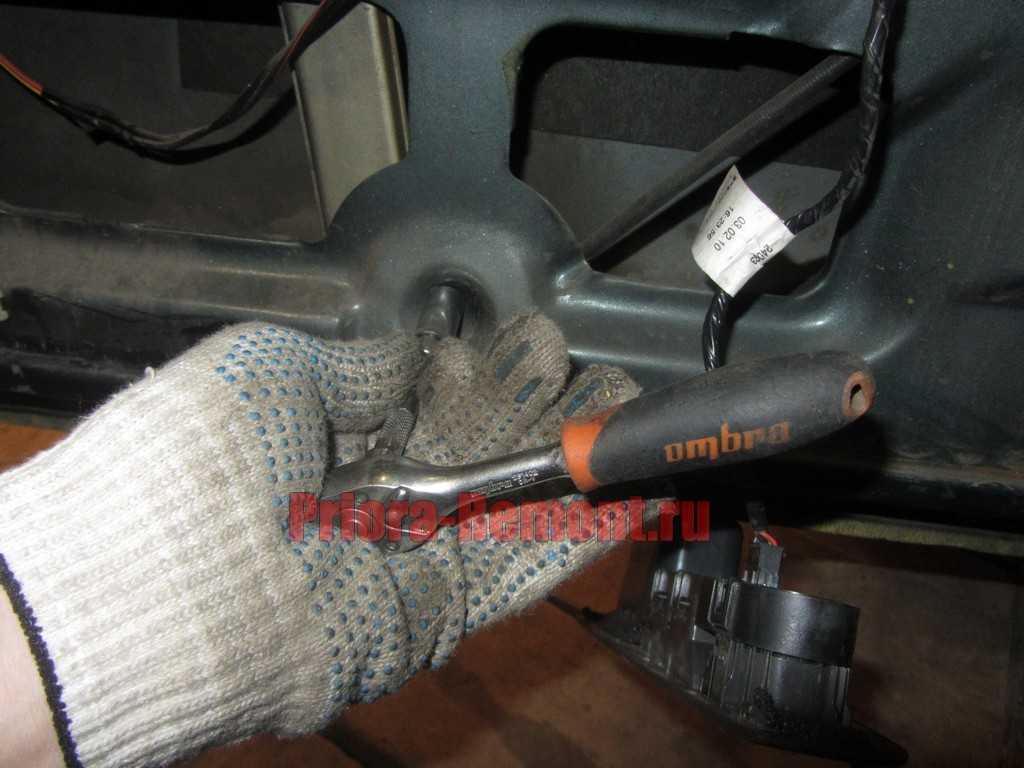

Чтобы во время выполнения этого ремонта, стекло не падало вниз, необходимо его зафиксировать, подставив или подложив что-либо между ним и внутренней частью двери. Далее можно откручивать все гайки крепления электростеклоподъемника.
Крепится данный механизм в нескольких местах:
- сверху, в месте фиксации стекла, а также немного выше в самом углу конструкции
- снизу также в углу

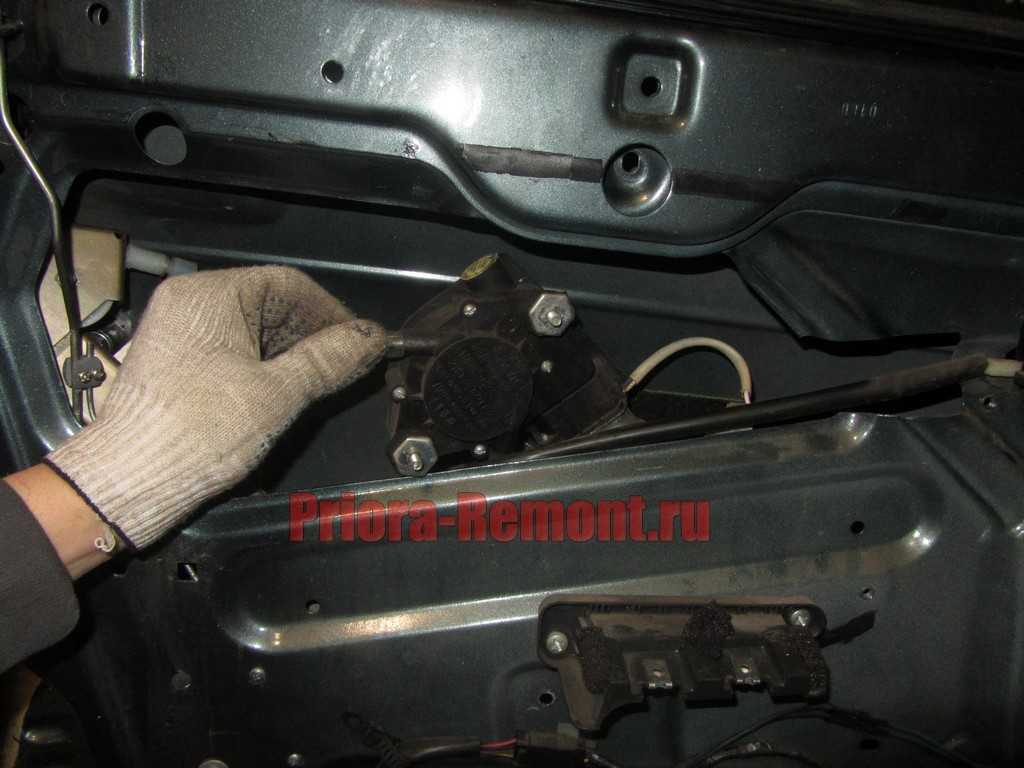

- и ближе к центру двери в месте установки моторчика — там три гайки
Затем отсоединяем штекер с проводами питания, просто с небольшим усилием потянув за оба конца в стороны.

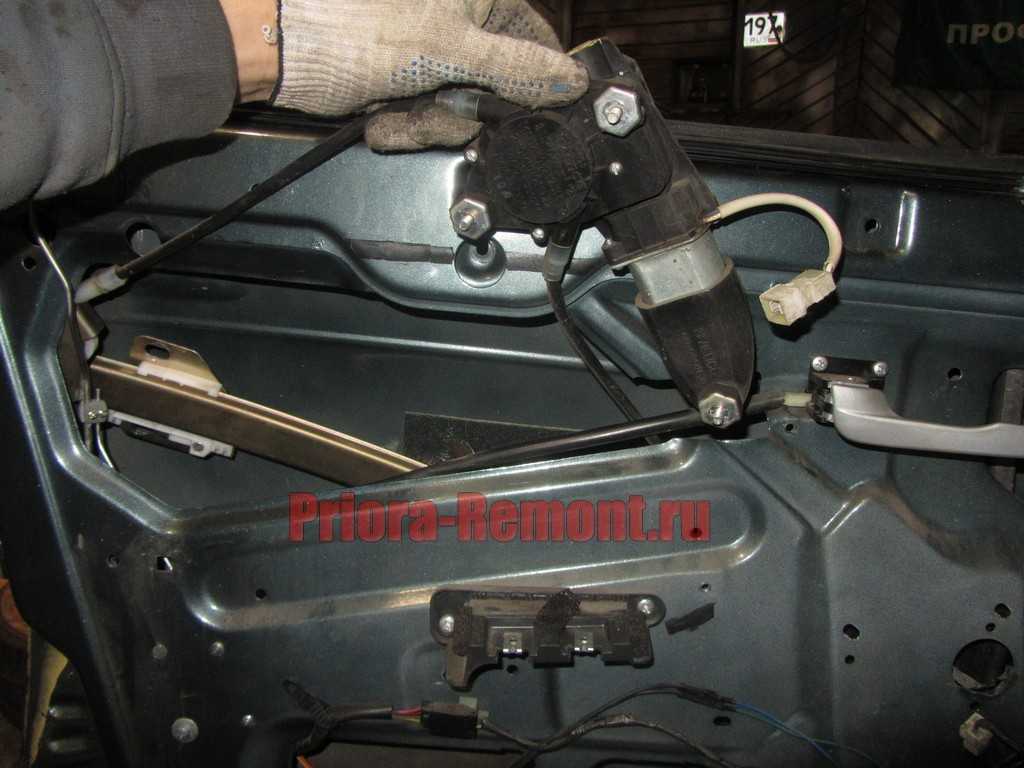

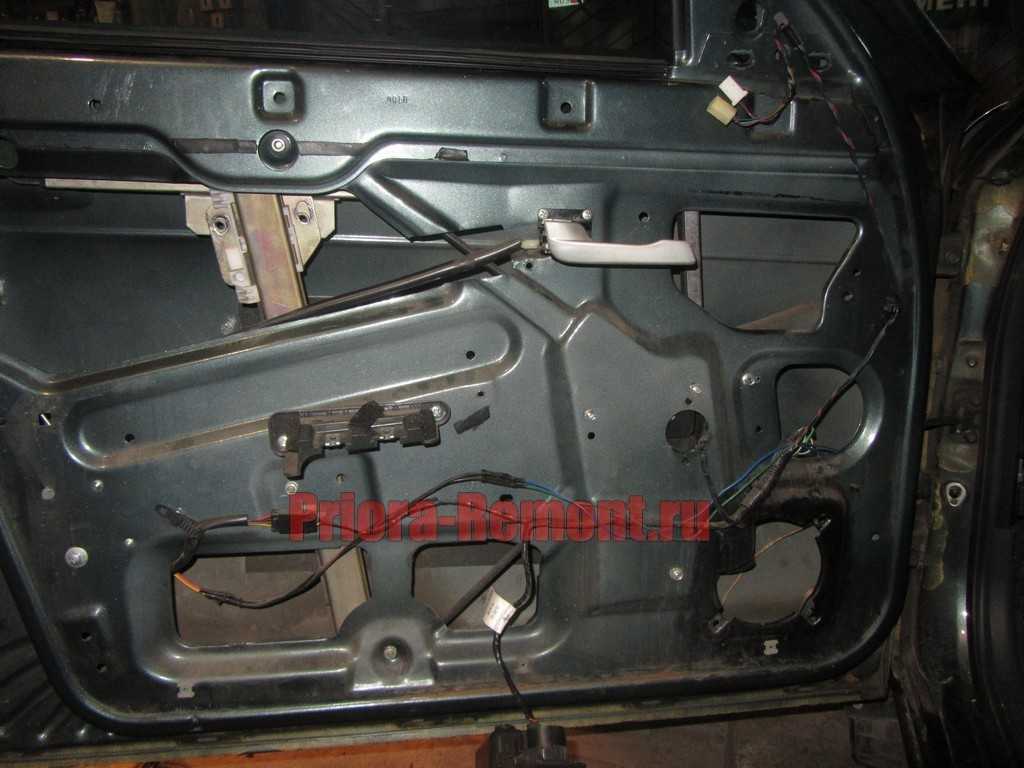

Вот через него и следует вынимать всю конструкцию из двери, что и будет показано наглядно на фото.

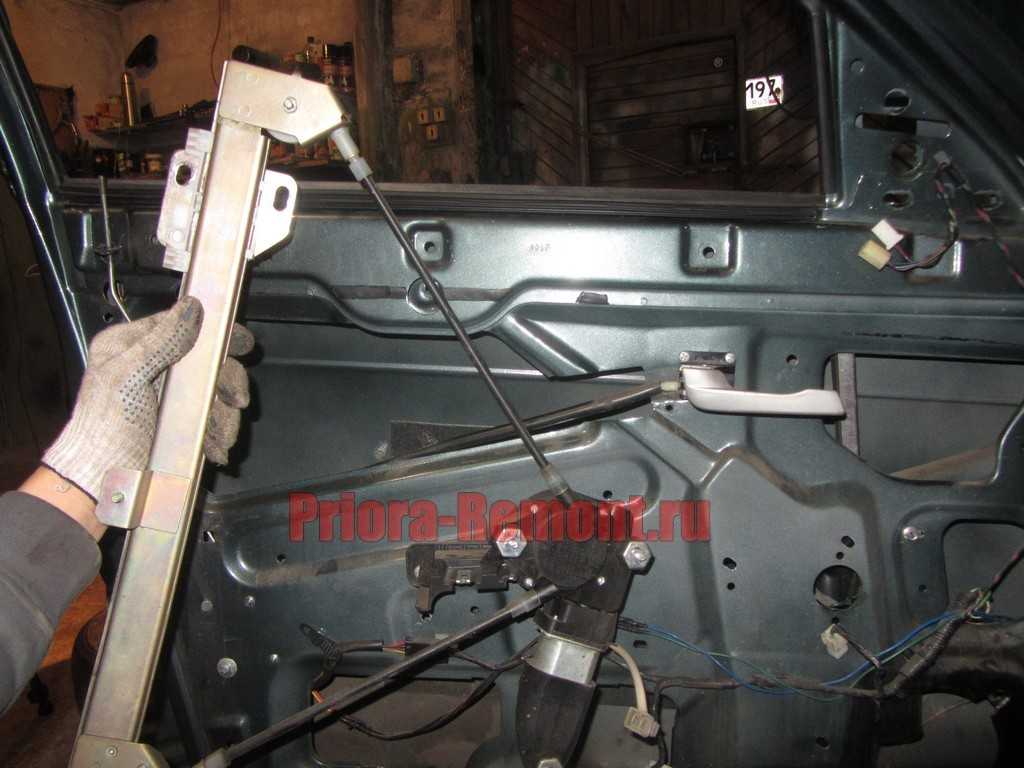

И до конца извлекаем его наружу, чтобы уже дальше можно было проводить какие-либо манипуляции.
Виды совместимых стеклоподъемников
Из распространенных моделей на рынке запчастей — стеклоподъемник на Приору Форвард. Данная модель электрического подъемника выполнена в объединенной компоновке привода и собственно подъемного механизма реечного типа, компактно совмещенного с направляющей стекла. Подъемники этой модели характеризуются повышенной надежностью и простотой установки на Приору.
Гранат — вторая по популярности система. Под данным названием существует даже не единственная модель, а целое семейство, каждая модификация которого предназначена для конкретного автомобиля. Механизм также реечного типа, заслужил много хороших отзывов от автолюбителей. Для этого типа подъемников характерны бесперебойная работа, быстрая скорость подъема/опускания стекла, небольшая шумность.
Выше уже было сказано о доводчиках стекол. В комплектации люкс они имеются на всех дверях, однако их работа оставляет желать лучшего. Нужно прибегать к замене другими похожими устройствами. Одна из доступных альтернатив — система Мастер. Она позволяет автоматически поднимать стекла при включении противоугонной системы, да еще управлять ими в течение получаса с момента выключения зажигания. Само устройство выглядит как электронная плата с разъемами, подключаемая к штатной проводке Приоры.
Мастер стоит не очень дорого (от 700 рублей), а его установка никак не затрагивает обшивку дверей. Вся процедура заключается в снятии облицовок порогов задних дверей, отгибании шумоизоляции и подключении доводчика к разъему.
Для передних дверей Мастер по умолчанию будет поднимать и опускать стекла без зажигания, а на задние нужно устанавливать немного иную версию, под названием Мастер Плюс. Отличий в установке нет, главное не забыть перед началом работ отключить минус аккумулятора. Мастер имеет много других полезных функций, например, автоматически выключает магнитолу при постановке авто на охрану.
Распространенные неисправности
Неисправности механизма, поднимающего стекла, могут иметь электрический или механический характер. Независимо от характера поломки, ремонт можно выполнить самостоятельно (автор видео — Се Дан).
Механические поломки можно обнаружить без зажигания.
Ниже перечислены типичные неисправности, связанные с механикой:
- износ зубьев на шестерне устройства;
- западание щитка;
- дефектный тросовый механизм может растянуться или испортиться, а в дальнейшем при эксплуатации соскочит с направляющих роликов;
- заклинивание механизмов из-за окисления подвижных частей;
- износ подшипника редуктора.
Среди электрических причин, почему не работает стеклоподъемник на Приоре, можно выделить следующие:
- Если не работают все четыре стеклоподъемника, то в первую очередь следует проверить предохранитель с номером F31. Он расположен в монтажном блоке управления электропитанием. Если элемент сгорел в результате короткого замыкания, его следует заменить. При этом желательно проверить всю проводку.
- Зависание или западание щеток моторчика электропривода. Это происходит из-за перегрева графитовых щеток, плавится гнездо из пластика, в котором они находятся. Таким образом, щетки прилипают к своему гнезду и теряют подвижность.
- Отсутствие напряжения на клеммах электродвигателя. Причиной может быть обрыв цепи. Поломку нужно искать в реле или блоке управления. Кроме того, следует почистить контакты.
