Стеклоподъемник лада-калина

Инструкция по снятию

Демонтаж устройства будет производиться начиная с передних стеклоподъемников. Перед тем, как выполнить ремонт, нужно снять дефектный узел, но для начала необходимо демонтировать дверную обшивку.

Подробная инструкция по демонтажу СП:

1. В первую очередь, необходимо поднять стекло до упора и зафиксировать его на самой высокой точке с помощью скотча. Правый или левый стеклоподъемник это будет, без разницы.
2. После этого, используя гаечный ключ на 10, нужно выкрутить два болтика, которые фиксируют само стекло. Кроме того, потребуется открутить винт внутренней рукоятки замка.
3. Затем нужно отсоединить от цепи питания электродвигатель системы и проводку.
4. Выкрутите гайки на механизме, в общей сложности их одиннадцать, и произведите демонтаж СП.
5. Теперь перейдем к задним СП. В этом случае процедура демонтажа практически идентичная — для начала стекло необходимо поднять вверх до упора и зафиксировать.
6. Используя гаечный ключ на 8, нужно выкрутить три гайки, фиксирующие узел. Затем ключом на 10 следует открутить два винта и еще три гайки. После выполнения этих действий можно произвести демонтаж узла через соответствующее отверстие в нижней части двери. Сняв СП, нужно оценить его состояние. Если проблему можно решить без замены механизма, то произведите ремонт устройства, если неисправность «летальная», к примеру, вышел из строя мотор или шестерня стеклоподъемника, то потребуется установка нового механизма.

Самостоятельная замена редуктора

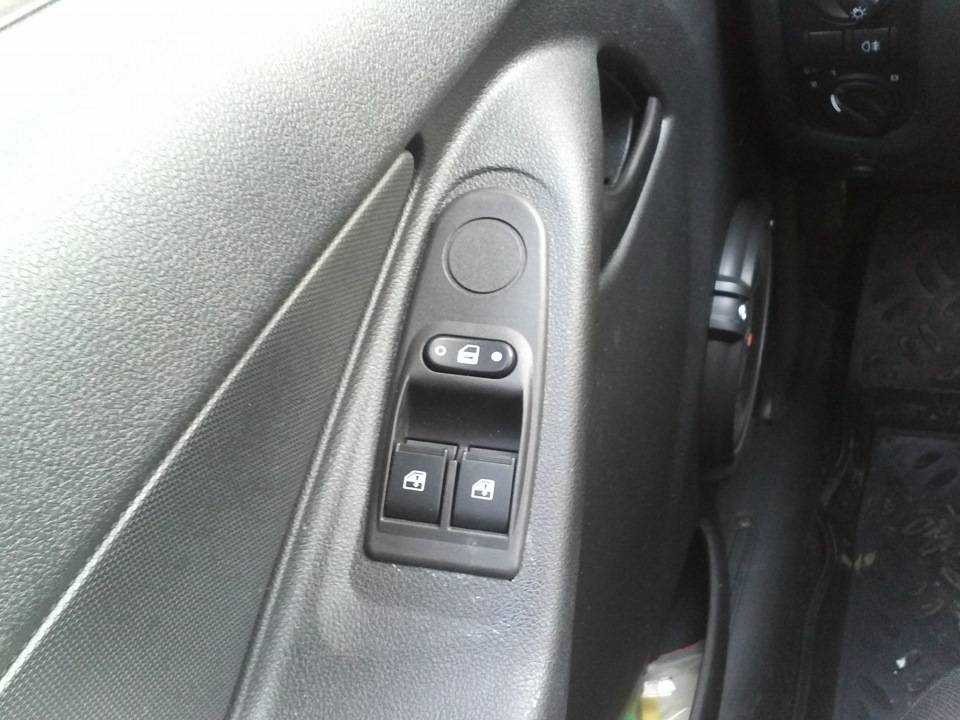

Вот блок управления стеклом на двери

Сначала потребуется купить редуктор вместе с электромотором. Демонтируется обшивка двери. Нельзя проводить эту процедуру на морозе, так как обивка крепится на пластиковые пистоны низкой жесткости. Если крепежный элемент оторвался, он клеится обратно с помощью эпоксидного клея.

Потребуется открутить саморезы и шурупы, которые крепят внутреннюю ручку открывания дверей. Провода аккуратно отцепляют, динамики демонтируются. Следующий шаг предусматривает откручивание стекла от направляющих и 4 болтов. Для этого потребуется ключ на «10». Стекло опускается на дно двери. Предварительно демонтируют защитную шторку, приклеенную к нижней части стекла. Стеклоподъемник фиксируется на 4 гайки на левой направляющей, на 4 гайки на правой направляющей и 3 гайки, которые крепят мотор-редуктор.

Через технологические отверстия демонтируется блок стеклоподъемников на Ладе Калине. Он представлен в виде 2 направляющих с кареткой. Через них проходит стальной трос, который управляет редуктором. В 2 местах на тросике есть колечки, закрепленные в каретках. Мотор-редуктор состоит из 2 частей, которые стягиваются шпильками-демпферами. Эти элементы откручивают и мотор распадается. В одной из его частей находится электродвигатель ЭСП и шестерня. Другая содержит алюминиевый барабан с канавками. На последний элемент накручен тросик с фиксатором, который вставляется в углубления, предусмотренные в барабане.

Мотор-редуктор разъединяют так, чтобы устройство не выскочило из корпуса. При этом квадратная ось должна выйти из соответствующего вала с тросом. Его стяжка осуществляется двумя пружинами, которые расположены на входе троса в демонтируемый механизм.

https://youtube.com/watch?v=a4aVpg4_XpA

Как снять и подключить кнопку стеклоподъемника — на примере ЛАДА Калина/Приора

Ремонт кнопки стеклоподъемника на Калине, Приоре или Гранте не представляет никакой сложности. Да и серьезных финансовых затрат не потребуется, поскольку цена «родной» кнопки пассажирской двери — всего 150 рублей. Стоимость блока управления на водительской двери составляет порядка 600 рублей.

Чтобы извлечь кнопку на пассажирской двери или блок управления снимать какие-либо декоративные накладки или обшивку двери не потребуется. Не стоит и искать винты, чтобы их открутить, поскольку их нет.

1. Достаточно аккуратно подцепить кнопку или блок плоской отверткой и просто вытащить из посадочного места. Чтобы случайно не поцарапать обшивку рекомендуется обернуть отвертку тонкой тканью.
2. Затем нужно отсоединить клеммы с проводами, чтобы полностью освободить модуль управления стеклоподъемником. Далее нужно плотно подсоединить клеммы к новой кнопке и вернуть ее на место.

ВИДЕО ИНСТРУКЦИЯ

Проверяем качество работы

Как видите, эта работа совсем не сложна, ее вполне можно выполнить самостоятельно, хорошо сэкономив средства на автосервисе, в которых за нее же с вас возьмут кругленькую сумму.

Кроме того, раз уж пришлось снимать дверную обшивку, можно провести и шумоизоляцию, которая у Лады Калины также находится не на самом высоком уровне.

В конце небольшой бонус, как сделать, чтобы стеклоподъемники работали без зажигания.

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Снятие стеклоподъемников

Начнем с передних механизмов

Прежде, чем приступить к ремонту, необходимо демонтировать дефектное устройство. Но для того, чтобы снять стеклоподъемник, придется сначала снять дверную обшивку.

Итак, для работы нам понадобится:

Теперь за дело.

1. Первым шагом, поднимаем до упора стекло и закрепляем его в наивысшей точке скотчем.
2. Затем, при помощи ключа, снимаем два болта, на которых стекло и держится (1 на рисунке). Также, нужно отвинтить болт внутренней рукоятки замка.
3. Следующим этапом разъединяем мотор устройства и провода (2 на рисунке).
4. Откручиваем все гайки на устройстве (их всего 11 штук) и снимаем стеклоподъемник (2 на рисунке).

Передние стеклоподъемники сняты, приступаем к демонтажу задних (если проблема кроется и в них тоже).

Здесь нам понадобится:

• два ключа, на 10 и на 8
• малярный скотч.

1. Также, как и в случае с передними стеклоподъемниками, до упора поднимаем стекло и крепим скотчем.
2. Воспользовавшись ключом на 8, сворачиваем три гайки, крепящие механизм.
3. Берем ключ на 10 и снимаем 2 болта и 3 гайки.
4. Теперь будет несложно вытащить устройство через отверстие внизу задней двери.

Демонтаж произведен. Тщательно изучите состояние устройства, если ремонту оно не подлежит, замените на новое.

Устройство и виды стеклоподъемников

Итак, какое устройство СП на Калине:

• желобки, предназначенные для фиксации самого стекла;
• рельсы, которые обеспечивают его передвижение вверх и вниз;
• уплотнительные элементы, демпфер, а также ограничители движения;
• приводной механизм;
• подъемное устройство, обеспечивающее передачу колебания движения приводного элемента на стекло.

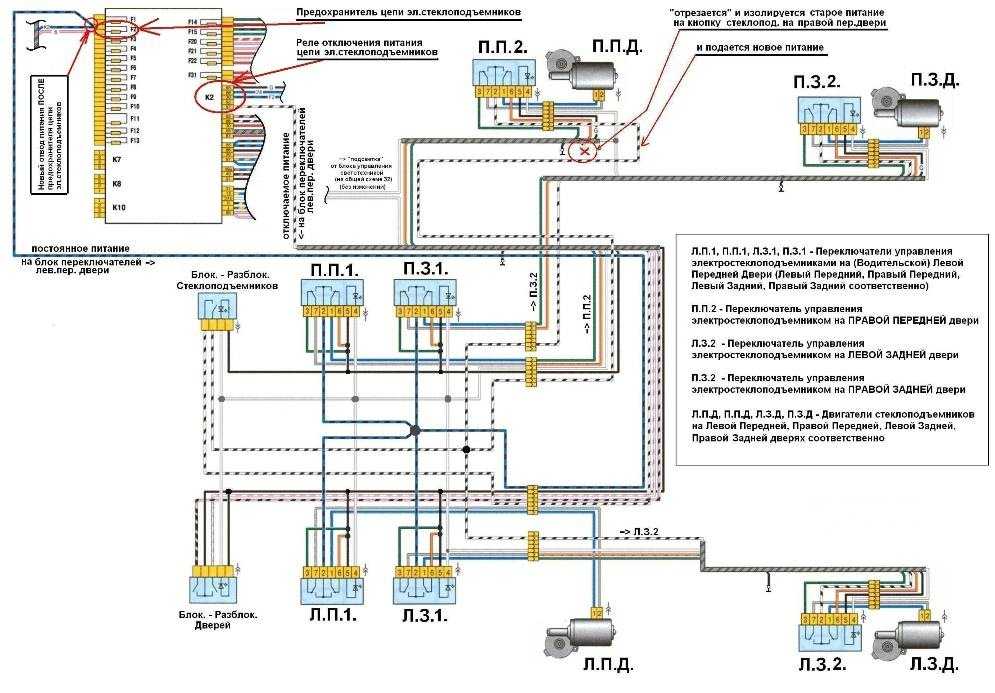

Схема подключения СП на Калине

В зависимости от привода, СП делятся на механические или «мясорубки», в которых поднятие стекла осуществляется за счет поворота ручки, а также электрические. В последних управление системой осуществляется с помощью кнопки. В основе такой электросхемы лежит моторчик с редуктором.

Помимо этого, СП делятся между собой и по типу используемого устройства, которое приводит стекло в движение. Они могут быть реечными, тросиковыми или рычажными. Каждый из этих видов имеет свои достоинства и недостатки.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Расшифровка обозначений выглядит так:

1 — монтажный блок;

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

• Демонтируем дверную карту.
• Откручиваем винты крепления стеклоподъемника и аккуратно, придерживая стекло, вынимаем деталь.

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Устройство и виды стеклоподъемников

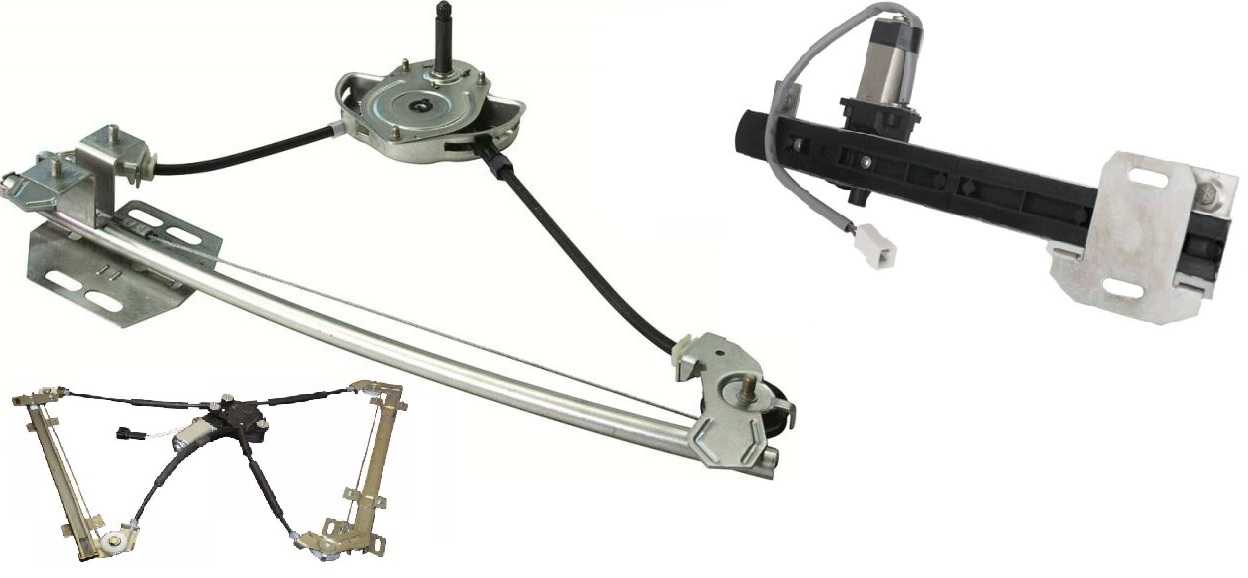

Передний стеклоподъемник Калины

Стеклоподъемники – это устройство, предназначенное для подъема или опускания автомобильных стекол.

На настоящий момент существует огромное число вариантов данных устройств, но конструкция, несмотря на различие комплектующих деталей у разных моделей, схожа, она включает в себя:

• желобки, которые удерживают стекло за боковые кромки
• так называемые «рельсы», обеспечивающие движение стекла
• Уплотнитель и демпфер, ограничители передвижения стекла по направлению вверх и вниз.

Стеклоподъемник любой конструкции состоит из двух основных элементов:

• привод
• подъемный механизм — передающий колебания движения привода на стекло, и тем самым, обеспечивая его движение.

Привод подразделяется на два вида:

1. Механический, известный нам по советским автомобилям, где, чтобы опустить или поднять стекло, нужно прокрутить ручку стеклоподъемника.
2. Электрический, характерный для современных автомобилей, где, чтобы привести в движение стекло, нужно всего лишь нажать кнопку стеклоподъемника. Электропривод состоит из реверсивного электрического мотора с редуктором червячного типа.

Кроме того, стеклоподъемники различаются в зависимости от механизма движения стекла:

Каждый вариант имеет свои плюсы и минусы, технические особенности. Одно лишь объединяет все эти варианты устройства, это то, что однажды они выходят из строя, в особенности часто эта проблема происходит у столь популярной на сегодняшний день модели, как Лада Калина.

Причин неисправности стеклоподъемников может быть десятки, но самыми распространенными являются следующие:

1. Зависают щетки коллектора электрического мотора, который отвечает за процесс движения стекла. Такое происходит, как правило, из-за перегрева непрочных, неустойчивых к резким колебаниям температуры, графитовых щеточек, и этот фактор запускает цепную реакцию: от перегрева щеточек начинает плавиться гнездо, выполненное у всех Калины из пластмассы, причем не самого лучшего качества. По этой причине, щеточки теряют подвижность, и привести устройство в рабочее состояние можно только методом молотка. На начальном этапе поломки бывает достаточно раза два хорошенько стукнуть по облицовке двери, но спустя пару недель, этот метод перестает срабатывать, и тогда уже придется разбирать стеклоподъемник, чтобы отремонтировать его.
2. Еще одной причиной поломки, свойственной Ладе Калине, впрочем, как и многим другим моделям ВАЗ, является непродуманность электрической схемы. Контакты не выдерживают нагрузки, приходящейся на них, здесь нет разгрузочного реле, отчего выходят из строя сразу все стеклоподъемники, и тогда уже приходится ремонтировать не только сами стеклоподъемники, но и пульт.

Когда же отремонтировать устройство невозможно или слишком проблематично, целесообразнее заменить его на новое. Для Лады Калины подойдут следующие варианты:

• электрический стеклоподъемник Гранат ВАЗ – 530 руб
• электрический стеклоподъемник Ningbo – 1 699 руб
• электростеклоподъемник AUTO-GEO – 3 300 руб.

Конечно, цена напрямую связана с качеством, но, если бюджет ограничен, то и отечественный вариант неплох.

А теперь поговорим о том, как установить стеклоподъемники самостоятельно.

Пошаговая установка стеклоподъемников

Трос осматривают на предмет повреждений и обильно обмазывают смазкой. Новый механизм вставляется в барабан валом вперед. Крепежные отверстия совмещаются, а шпильки-демпферы закручиваются. Если передние стекла не опускаются полностью, тогда осматривают трубку-усилитель стеклоподъемников Лады Калина.

Последний элемент находится с внешней стороны стекла. Чтобы оно опускалось без проблем, потребуется укоротить резиновые отбойники стеклоподъемника. Для этого используют кусачки. Резинка укорачивается на 1 см. Тросик смазывается и передвигается в другое положение. Блок управления стеклоподъемниками и мотор-редуктор собираются в обратной последовательности.

Как добраться до редуктора

Если редуктор функционирует в другом направлении, тогда меняется полярность. Для этого из разъема вытаскиваются штырьки. Они вставляются в соответствующие углубления с помощью тонкой отвертки. Разборка стеклоподъемника Лады Калины позволит почистить уплотнитель от пыли и грязи, хорошо смазать замок, обработать антикором внутреннюю нижнюю часть двери. По возможности укладывается шумоизоляция.

Если стеклоподьемник не поднимает стекло, а на электрическую сеть Лады Калины оказывается нагрузка, тогда заменяют мотор стеклоподъемника

При покупке нового агрегата нужно обратить внимание на конструкцию старого

Сначала демонтируется весь механизм. От него отсоединяют мотор. Открутив болты, снимают заднюю крышку. Внимательно осматривается пластиковая шестерня. Место фиксации якоря с последним элементом потребуется смазать. Чтобы проверить исправность якоря и щеток, откручивают 3 болта. Якорь демонтируется из места его фиксации и из кожуха. Если щетки не повреждены, тогда они не заменяются. Исправный якорь вытирают и устанавливают на место. В противном случае он заменяется новым агрегатом.

Чтобы при установке якоря не возникло проблем со щетками, рекомендуется зажать их иголками. Монтируется кожух, мотор подсоединяется к АКБ.

Замена водяного насоса Lada Kalina

На 8-клапанном моторе ВАЗ-21114 в среднем ресурс водяного насоса составляет около 70-100 тыс. км пробега, и если он начал шуметь или подтекать, его необходимо заменить. Следует отметить, что на всех моделях 2108-15, Ладе Приоре и Калине с 8-клапанным ДВС помпа меняется по одному и тому же принципу.

Замену водяного насоса производится следующим образом:

• сливаем тосол из системы охлаждения;
• снимаем пластиковый кожух ремня ГРМ;
• если ремень газораспределительного механизма менять не нужно, то шкив коленчатого вала не снимаем, соответственно, не нужно демонтировать и правое колесо;
• выставляем метку на распредшестерне – она должна совпадать с отливом на заднем кожухе ГРМ;
• ослабляем натяжной ролик, снимаем ремень с распредшестерни;
• откручиваем шестигранником три болта крепления помпы, вынимаем насос;
• ставим на место новую помпу, накидываем ремень, производим натяжку натяжным роликом, проверяем совмещение меток, на коленвалу метка находится на маховике, под резиновой заглушкой корпуса КПП;
• заливаем тосол, запускаем двигатель, проверяем, не течет ли тосол, и не шумит ли помпа. Если все в порядке, ставим на место кожух ГРМ.

Самостоятельная замена шестерен

Следующий шаг — откручивание 4 гаек крепления правой части механизма и 2 болтов крепления стекла. Колодка жгута проводов разъединяется. Если правая часть стеклоподъемника отвернута, тогда соответствующую стойку наклоняют влево. Мотор-редуктор демонтируется. Саморезы крышки редуктора отворачивают, крышка демонтируется. С помощью отвертки снимают шестерню. Корпус очищается от грязи и прежней смазки. Подшипник, червяк и шестерню потребуется смазать. Новая собранная конструкция устанавливается на место. При этом нужно установить 2 прокладки между шестерней и корпусом стеклоподъемника.

В данной статье я расскажу о разборе и ремонте моторчика стеклоподъемника на автомобиле Лада Калина. Изначально стеклоподъемник перестал поднимать стекло, причем нагрузка на сеть была(при нажатии на кнопку стеклоподъемника уменшается яркость лампы освещения салона). Было принято решение о замене мотора стеклоподъемника. Моя ошибка была в том, что я купил новый стеклоподъемник, не посмотрев конструкцию старого. Результат покупки на фото:

По фото видно, что стеклоподъемники разные, причем в магазине меня уверяли, что подойдет. По причине того, что в момент ремонта все магазины были уже закрыты, решил разобрать моторчик и выявить причину «неработоспособности». Итак, начнем по порядку: Сперва нам необходимо снять механизм стеклоподъемника, как это сделать я уже описывал в статье — Снятие и установка механизма стеклоподъемника на Лада Калине. После того, как все вытащили, отсоеденяем мотор от всего механизма, путем откручивания болтов, расположенных на фото.

Моторчик мы отсоеденили, приступаем к его разборке: Снимаем заднюю крышку, путем откручивания болтиков.

Под крышкой находится пластиковая шестерня. Осматриваем на повреждения. В моем случае — целая.

Я смазал место соприкосновения якоря стеклоподъемника с шестерней и собрал обратно.

Проверяем якорь и щетки: Откручиваем 3 болтика с кожуха якоря, расположение можете увидеть на фото.

Путем откручивания, вытаскиваем якорь стеклоподъемника с места его крепления, а так же из кожуха(держится на магните).

Осмотрев щетки стеклоподьемника вывел вердикт- потерты, но еще продержатся. Вытер якорь сухой тряпкой и собрал обратно.

При установке якоря могут возникнуть проблемы с щетками. Я поступил следующим образом: зажал путем иголок щетки, вставил якорь, убрал иголки. Закрутил кожух на место, подсоединил к АКБ моторчик стеклоподъемника Лада Калина и… о чудо .. зарабоТАЛО. Все собрал в обратной последовательности. Проблема со стеклоподъемником на моей Калине отпала сама собой.

Еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе, перебрать т.к. ранее купил две шестерни (помог одноклубник Artemka441), но не знал какая подойдет.

Вот сам процесс ремонта Электростеклоподъемника передней левой двери:1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника. (так же описано в Книге).2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.Так же есть более подробное описание в Книге, что и как снимать. Если есть динамики, то и их тоже снимаем или отсоединяем.3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора.4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника(фото № 3).5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото №7).8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.10. Закрываем шестерню крышкой и крепим ее саморезами как на(фото № 6).11. И устанавливаем все обратно.12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Всем спасибо за прочитанный материал, и посещения моей страницы. А также выражаю уважение в оказание помощи моему другу ABTOPuTET

Типичные болезни Lada Kalina-1

Крупные поломки с машиной случаются нечасто, но различных неприятных мелочей хватает. Сцепление на автомобиле ВАЗ не отличается высокой надежностью и большим ресурсом в независимости от типа двигателя, и выйти из строя оно может на пробеге 40-50 тыс. км пробега. Основная причина поломки – развалившийся диск сцепления.

В двигателе необходимо постоянно следить за уровнем масла – оно может уходить через прокладки, угорать через поршневые кольца. На комбинации приборов установлена только аварийная лампа давления масла, стрелочного индикатора нет. Когда постоянно загорится индикатор, может быть уже поздно – застучит коленвал.

Известная болезнь всех вазовских коробок передач – повышенный гул. От шума коробки избавиться трудно, в некоторых случаях не помогает даже замена подшипников, заливка качественного трансмиссионного масла. Воют КПП и на новых машинах, поэтому АвтоВАЗ уже не однократно дорабатывал трансмиссию.

Еще, начиная с «восьмерок» и «девяток», проблемной деталью считался термостат в двигателе, причем, клапан в нем мог заклинить в любом положении. Неприятно, если двигатель не прогревается до нужной рабочей температуры, но когда мотор перегревается – это еще хуже.

В электрике на Ладе Калине-1 чаще всего возникают три основные проблемы:

• в генераторе быстро «умирают» подшипники и диодный мост;
• нередко выходит из строя модуль зажигания;
• рвется тросик электростеклоподъемника водительской двери.

Если катушку зажигания пробивает, в двигателе перестают работать либо первый и четвертый, либо второй и третий цилиндры. Обрыв троса ЭСП происходит из-за того, что он соскакивает со своих направляющих.

Причина появления хруста наружных ШРУСов – недостаток смазки, экономные заводчане ее закладывают мало. В результате происходит интенсивный износ шарниров, и «гранату» приходится менять.

Обрыв ремня ГРМ – это всегда неприятно, но если на 8-клапанном 21114 можно поменять ременный привод и ехать дальше, то на моторах 11194 и 21126 от встречного удара с поршнями гнутся клапана, и ремонт обходится достаточно дорого. Произойти обрыв может также из-за заклинившего водяного насоса, поэтому, если помпа зашумела, ее необходимо срочно менять.
