Замена стеклоподъемника lada 21072 (ваз 21072)

Установка стеклоподъемника ваз 2107 видео

Представить ВАЗ 2107 без стеклоподъемников в сегодняшнее время невозможно. Они являются одним из составляющих элемента комфортности и уюта в салоне. Для удобства можно установить обычные стеклоподъемники или электростеклоподъемники. Первый вариант не очень приветствуется, поскольку пластиковые ручки, расположенные на них, быстро отламываются, в результате чего требуется замена запчастей.

При втором варианте, пассажир может нажать на кнопку, которая даст сигнал на автоматический подъем стекол.

Устройство оборудования несложное, об этом говорит схема, составными элементами которой являются.

• Подъемная ручка;
• Электророзетка;
• Звёздочная система поднятия стекла;
• Ролики (верхний, нижний и натяжной);
• Крепежный винт для прижимания пластин;
• Придавливающие пластины;
• Кронштейны-фиксаторы;
• Трос;
• Крепежные болты и гайки.

Установка электростеклоподъемников на ВАЗ 2107

В стандартный пакет поставки электрических стеклоподъемников (ЭСП) входят:

• два ЭСП;
• две кнопки управления стеклоподъемниками;
• жгут проводов с установленными разъемами для подключения кнопок и двигателей ЭСП;
• шайбы, болты и шайбы для крепления механизмов;
• декоративные заглушки для закрытия дырок в обшивке двери.

Порядок работ по установке электростеклоподъемников на Ваз 2107 такой:

• изучить инструкцию ЭСП;
• отключить аккумулятор автомобиля, чтоб избежать возможности короткого замыкания;
• поднять стекло вверх и закрепить скотчем;
• снять стоковый стеклоподъемник;

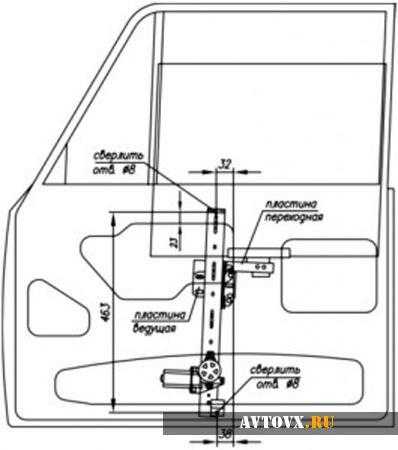

• установить и закрепить электромотор;
• проложить тросик на штатное место;
• подготовить места установки кнопок управления (на ручках дверей или “бороде”);
• проложить провода от электромоторов к кнопкам управления;
• подключить кнопки и электромоторы согласно инструкции;
• установить кнопки на места;
• подключить аккумулятор и проверить работу ЭСП;
• собрать дверную обшивку.

Конструкция стеклоподъемников ВАЗ 2107

На передние и задние двери “классики” ВАЗ устанавливаются ручные стеклоподъемники, конструкция которых почти неизменна со времени прототипа ВАЗ 2101 — FIAT 124. Узел состоит из следующих деталей:

• ручка стеклоподъемника;
• втулка ручки с посадочным пазом;
• розетка ручки;
• ведущая звездочка стеклоподъемника;
• верхние ролики;
• винт фиксации прижимающих пластин;
• пластины прижимающие;
• кронштейны фиксации стекла;
• стекло;
• тросик стеклоподъемника;
• нижний ролик;
• гайка нижнего ролика;
• болт нижнего ролика;
• натяжные ролики.

Схема стеклоподъемника ВАЗ 2107 представлена на иллюстрации. Единственная конструктивная особенность переднего стеклоподъемника “семерки”, отличающая его от узлов предыдущих моделей ВАЗ — наличие четырех роликов для натяжения тросика. Его необходимость обусловлена увеличенной шириной стекла за счет отсутствия оконной форточки.

Установка электростеклоподъемников

Сегодня, благодаря современным технологиям, существует большое многообразие данного оборудования. Поэтому перед водителями стал важен вопрос установления электрического подъемника на ВАЗ 2107?

Вся проблема заключена в том, что стекло в некоторых моделях авто опускается на всю глубину длины (при отсутствии поворотной форточки), в то время как для установки стеклоподъемника недостаточно места.

В этой ситуации может помочь следующая схема действий:

• Для начала, ознакомьтесь с инструкцией;
• В целях безопасности проведите отсоединение проводов от АКБ;
• Поднимите стекло вверх, пока оно не упрется и зафиксируйте его скотчем
• Определите место, и установите электромотор. С правилами установки ознакомьтесь из инструкции об эксплуатации;
• Установите трос;
• Выберите наиболее удобные места для кнопок. Лучше всего для этого подойдут места, где установлена ручка двери и панель приборов;
• Подключите электропровода;
• Подсоедините кнопки управления;
• Работа завершена. Остается подключить провода КПП и провести проверку работоспособности оборудования.

Если стеклоподъемник слишком мощный — при поднятии стекла существует возможность деформации рамы. Во избежание указанной неприятности придется снять подъемник для перенесения упора ниже каретки. Нужное расстояние подгоняется вручную. При касании стекла уплотнителей, следует остановиться. Во избежание посторонних скрипов и хрустов необходимо проверить оборудование на наличии достаточного количества смазки. После выполнения всех рекомендаций установите подъемник на место.

Как видно, каждый вид стеклоподъемника обладает своими особенностями. Какой выбрать — решать вам, в любом случае только правильная эксплуатация и тщательный уход может улучшить комфорт в вашей машине.

Замена стеклоподъемников на автомобиле ваз 2107 вроде бы не самое сложное мероприятие и именно по этому хочется сделать его самостоятельно, а не платить не понятным дядям с сервиса, которые еще могут и нагреться на вашей проблем. Поэтому мы расскажем как сделать это легко и самостоятельно, а есть будут вопросы задавайте их в каментах, попробуем разобраться в месте с вами.

Следует отметить если вы просто забираете дверь и вам требуется снять стеклоподъемник, без замены, с тем что бы потом поставить его на место, то во избежание схода троса с направляющих желобов барабана следует подвязать проволокой обе ветви троса в месте, показанном стрелками.

1. Для начала что бы установить стеклоподъемники требуется сначала снять старые стеклоподъемники на автомобиле ВАЗ 2107 требуется подготовить машину к выполнению данных операций. (помыть, установить машину на ровной горизонтальной площадки и другие) нацеленные в основном на ваше удобство в работе, а так же на безопасность выполнения дальнейшей работы.

2. Далее необходимо снять прижимные пластины троса и опустить стекло до упора.

3. После чего следует торцевым ключём на 10 ослабить затяжку болта крепления натяжного ролика, сдвинуть натяжной ролик и снять трос с ролика.

4. После этого можно уже снять стеклоподъемник с остальных трех роликов.

5. Далее с помощью торцевого ключа на 8 отвернем 3 гайки крепежа механизма стеклоподъемника

6. После операции 5 следует приподнять стекло, (притом эту операции будет удобнее выполнять в вдвоем) и вынуть сам стеклоподъемник через технологическое отверстие находящееся внутренней панели двери.

7. Теперь можно переходить у самой установки стеклоподъемника на автомобиле ваз 2107, для начала смазываем трос стеклоподъемника пластичной смазкой

8. После предыдущей операции следует установить стеклоподъемник в обратной последовательности со снятием. Если вы устанавливаете старый стеклоподъемник, то перед тем как начать регулировки натяжения троса обязательно отмотайте проволоку, которой мы зафиксировали трос.

9. Что бы отрегулировать натяжения троса, необходимо перемещением ролика натягивать его и после того как вы посчитаете что он хорошо натянут, требуется проверить плавность работы привода стеклоподъемника.

1 — ручка стеклоподъемника; 2 — облицовка с фиксатором; 3 — розетка; 4 — механизм стеклоподъемника; 5 — кронштейн ролика; 6 — винт; 7 — прижимная пластина троса; 8 — кронштейн; 9 — стекло; 10 — трос; 11 — нижний ролик; 12 — болт; 13 — натяжной ролик

Источники

• http://avtgid.ru/kak-postavit-steklopodemnik-na-vaz-2107.html
• http://vashalada.ru/mashiny/vaz-2107/steklopodemniki-vaz-2107-ustanovka-i-zamena.html
• http://carussia.ru/установка-стеклоподъемника-на-автом/

Достоинства и недостатки стокового стеклоподъемника ВАЗ 2107

К плюсам заводских стеклоподъемников, которые устанавливаются на “семерку”, можно отнести:

• низкую стоимость узла и деталей для ремонта;
• простоту ремонта;
• простой принцип работы и достаточную надежность.

Одновременно стоковые стеклоподъемники имеют свои минусы:

• сравнительно малый срок службы;
• быстрый износ деталей при попадании влаги или воздействии температурных перепадов;
• появление скрипов при работе и царапин на окне вследствие износа и повышенного люфта деталей.

Современные электрические стеклоподъемники ВАЗ 2107, которые можно приобрести отдельно, отличаются повышенной надежностью и позволяют управлять стеклами дверей нажатием кнопки. Также они могут работать в комплекте с сигнализацией, автоматически закрывая окна при ее включении. Поэтому многие владельцы ВАЗ 2107 предпочитают их стоковым стеклоподъемникам.

Замена роликов

Для начала, разберем функциональность данных деталей механизма. Всего в конструкцию стеклоподъемника «семерки» входит 4 ролика:

• 1 ролик – натяжной, его функционал состоит в поддержании троса в натянутом состоянии (с учетом того, что со временем он растягивается);
• 2, 3 ролики – укреплены на стекле; их главная задача – это передавать на него подъемный момент от движения троса;
• 4 ролик – неподвижный, закрепленный на двери (именно относительно него и происходит движение верхней пары роликов и именно на него приходится все подъемное усилие).

Снять ролики очень просто: достаточно снять внутреннюю облицовку двери и открутить гайки их креплений. После установки новых деталей всю конструкцию следует собрать обратно.

Элементы электроподъемников

• внутренние составляющие (розетка, фиксатор, ручка и облицовка);
• крепежный механизм стеклоподъемника;
• тросикж
• крепежный механизм стекла.

В свою очередь электростеклоподъемники подразделяются на:

• импульсные;
• неимпульсные.

Импульсные работают как в обычном, так и в импульсном режимах. Под обычным, подразумевается режим, когда элемент поднимается в результате нажатия клавиши.

Импульсный — означает поднимание и опускание стекла при единичном кратковременном нажатии.

Преимущество импульсных стеклоподъемников:

1. 1. Имеют пятипозиционные клавиши управления.
2. 2. При переключении первой позиции — будет работать в простом режиме, который предусматривает поднятие стекла ровно на ту высоту, которую вы хотите. Вторая позиция предусматривает полное открытие и закрытие стекла.

Неимпульсный режим предусматривает нажатие на определенный переключатель для опускания стекла. Когда стекло будет на нужном уровне — нужно отпустить кнопку переключателя.

Для поднятия стекла следует нажать другой переключатель и удерживать его до тех пор, пока стекло не достигнет нужного уровня.

Необходимо знать, что переднее стекло ВАЗ 2107 по своей конфигурации напоминает пятиугольник, поэтому установка троса и его подача не такая как у классических моделей машин.

Кроме этого, механизм подключения стекла происходит на четвертый натяжной ролик. Перед тем как заняться установкой электростеклоподъемника необходимо знать данные отличия.

Как правило, регулировка стеклоподъемников производится на заводе-производителе. Но при замене или ремонте указанного элемента, необходимо знать его составляющие. В ином случае стеклоподъемники на ВАЗ 2107 могут издавать хруст и треск при открывании и закрывании стекол.

Одной из самых частых проблем является поломка ручки!

Электрические подъемники стекол «шестерки»

Вновь установленные электрические подъемники стекол на ваз 2106 дают возможность исключить вращение ручек стеклоподъемников при необходимости открытия ветровых стекол спереди салона. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при задействовании добавочной электроцепи в схеме устанавливаемой сигнализации появляется способ эксплуатации автоматики при закрытии дверей транспортного средства.

Многие автолюбители задаются вопросом, как поменять стеклоподъемник на ваз 2106 на аналогичный механизм, но с электрическим приводом. Поясняем, что ничего сложного в этой технологической операции нет, необходимо иметь элементарные навыки в слесарном деле и уметь пользоваться инструментом.

Схема стеклоподъемника на ваз 2106 электрического типа расположена здесь:

Как устранить недостаток своими руками

1. 1. Снимите с дверей обшивку;
2. Снимите ручку управления элемента, предварительно освободив ее от фиксатора из пластика;
3. После снятия фиксатора, нужно снять ручку и поставить новую.

Если оборудование потребовало полной замены, необходимо потренироваться демонтировать механизм. Схема демонтажа стеклоподъемника ВАЗ 2107 расскажет подробно о каждом шаге.

1. Осуществите опускание стекла до предела;
2. Проведите снятие ручки, для чего потребуется снять стопорную разрезную шайбу. Для данной процедуры понадобится отвертка, которой необходимо раздвинуть разрезные края детали и вывести ее из зацепления;
3. Снимите облицовку с дверей. Таким образом, откроется доступ к основным составляющим двери;
4. Немного отвинтите крепежный болт натяжного ролика, чуть сместите его и ослабьте трос;
5. Снимите трос;
6. Отвинтите 3 крепежные гайки подъемного механизма;
7. Изымите весь механизм.

Демонтаж оборудования завершен. Теперь остается решить, что делать дальше. Если вы решились на полную замену механизма, тогда установка стеклоподъемника будет проходить в обратном порядке.

ВАЖНО!

При замене стеклоподъемника следует учесть, что концы троса должны обязательно фиксироваться проволокой.
