Замена механизма стеклоподъемника передней двери ВАЗ 2106
Для замены на автомобиле ВАЗ 2106 стеклоподъемника передней двери вам потребуются: отвертка, ключи «на 8» и «на 10». 1. Снимите опускное стекло (см. «Замена бокового стекла передней двери»).

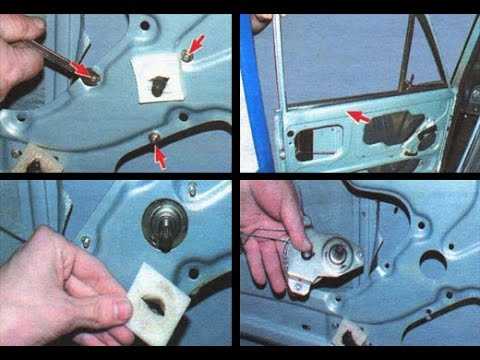

2. Снимите трос с верхнего направляющего ролика, отверните три гайки крепления механизма стеклоподъемника. ПРИМЕЧАНИЕ

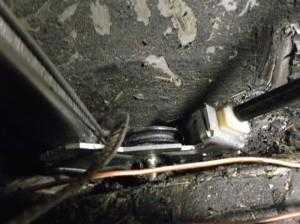

Верхний направляющий ролик установлен внутри двери (снаружи не виден) и расположен на одной вертикали с нижним направляющим роликом (подоконная накладка для наглядности снята).
3. Снимите поролоновую прокладку с оси механизма.

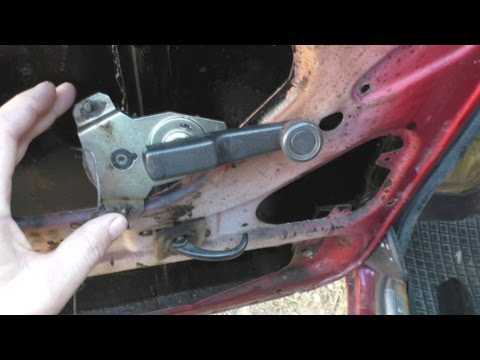

4. С внутренней стороны двери снимите механизм стеклоподъемника с тросом. 5. Установите на автомобиль ВАЗ 2106 новый механизм стеклоподъемника в порядке, обратном снятию. Отрегулируйте стеклоподъемник (выполните операции 26 и 27 подразд. см. «Замена бокового стекла передней двери»). ПРЕДУПРЕЖДЕНИЯ
Перед установкой механизма стеклоподъемника намотайте трос на барабан по два витка с каждой стороны. При установке стеклоподъемника на дверь и троса на ролики не допускайте соскакивания троса с барабана (придерживайте его). Стеклоподъемник передней и задней дверей отличаются длиной троса и невзаимозаменяемы.
К сведению
Натяжка троса производится в соответствии с такой методикой:
- опустить стекло до упора;
- повернуть ручку механизма до упора в направлении опускания стекла;
- отрегулировать натяжение троса, двигая соответствующий ролик;
- зажать болт крепления ролика.
Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.
После установки нового стеклоподъемника может появиться скрип. Для его устранения необходимо:
- ослабить и вывести трос из-под роликов;
- перекрестить верхнюю и нижнюю ветви троса, выходящие из барабана подъемника;
- повторить процедуру установки и натяжки троса.
Разборка передних дверей ВАЗ 2101, 2102
При замене деталей и механизмов двери требуется ее разборка.
1. Отверните винты крепления подлокотника и снимите его. Поддев отверткой, снимите облицовку 1 внутренней ручкой 2 двери.
2. Снимите ручку 2 стеклоподъемника, отжав розетку ручки и вынув с помощью приспособления 1 А.78034 стопорную пружину.
3. Преодолевая усилие пружинных пластмассовых держателей, снимите обивку двери.
4. При верхнем положении опускного стекла отверните винты 1 крепления заднего желобка и гайку крепления переднего желобка, снимите желобки и опустите стекло вниз (2 – трос стеклоподъемника; 3 – гайки крепления механизма стеклоподъемника; 4 – внутренняя ручка привода замка; 5 – натяжной ролик; 6 – упор опускного стекла).
5. Ослабив гайку натяжного ролика 5 стеклоподъемника, отсоедините трос 2 от обоймы опускного стекла, снимите его с роликов, опустите стекло вниз и, отклоняя к себе его нижний край, выньте из двери через нижний проем.
6. Отверните гайки 3 крепления, и снимите механизм стеклоподъемника.
7. Снимите уплотнитель опускного стекла, выверните винты крепления рамки поворотного стекла и снимите его в сборе с рамкой.
8. Отверните кнопку 7 (см. рис. Замок передней правой двери ) блокировки замка и винты 1 (см. рис. Крепление внутренней ручки привода замка двери ) крепления кронштейна внутренней ручки 2 привода замка; отверните винты 3 (1 – кнопка блокировки замка; 2 – тяга блокировки замка) и снимите замок вместе с тягами привода, предварительно отсоединив тягу 15 (см. рис. Замок передней правой двери ) от поводка выключателя замка.
Когда механизм сломался – ваши действия?
При поломке стеклоподъемника в автомобиле ВАЗ 2107 не составит труда ее устранить. Характер поломки зависит от типа механизма. Чаще всего, независимо от конструкции, ломаются именно зубцы вращающей шестеренки. Для выполнения ремонта аккуратно снимите обшивку и карту дверцы автомобиля, а также все элементы, которые на ней размещены. После этого снимите сам стеклоподъемник и направляйтесь с ним в автомагазин. Если в основе вашего механизма лежит трос, то при полностью опущенном стекле поставьте на нем метки возле шестеренок. Это значительно упростит обратную сборку после выполнения ремонта и избавит вас от длительной регулировки высоты стекла.
При выходе из строя электрического стеклоподъемника в автомобиле ВАЗ 2110 все обстоит намного серьезней. В данном случае может быть много вариантов поломки. Прежде всего, необходимо проверить блок управления электропитания. Во всех моделях ВАЗ 2110 за работу электрических стеклоподъемников отвечает предохранитель, который расположен в монтажном блоке под капотом автомобиля. Его порядковый номер вы сможете посмотреть на крышке блока. В случае выхода из строя замените его.
Если же с ним все нормально, тогда нужно приступить к самому блоку, в котором осуществляется управление стеклоподъемниками. При плохом электрическом контакте или выходе из строя транзисторов не будет работать также привод стеклоподъемника, расположенного с пассажирской стороны, потому что данная система закольцована между собой.
Если же в вашем автомобиле стекло опускается или поднимается не полностью, то это связано с перекосом или защемлением стекла. В данном случае необходимо более точно выставить фиксаторы стекла и отрегулировать их положения максимально точно. В некоторых случаях требуется замена уплотнительных резинок стекла. Под воздействием влаги они расширяются и препятствуют перемещению полотна.
Стеклоподъемники в автомобиле ВАЗ 2110 в некоторых моделях имеют доводчики стекла. Это современное приспособление, которое позволяет при нажатии не удерживать кнопку электрического блока, потому как стекло будет опускаться или подниматься само. Очень часто доводчики стекла подключают к сигнализации автомобиля, что позволяет закрывать окна при нажатии блокировки на кнопке пульта. Если по каким-либо причинам доводчики стекла в вашем автомобиле работают неправильно, тогда первым делом нужно проверить, хорошо ли работают кнопки блока управления. Если же проблема в них, то замена спасет ситуацию. Не пытайтесь разобрать или отремонтировать их, это будет попросту зря потраченное время.
Также бывает, что причина плохой работы доводчика стекла – плохая смазка механизма. Для её устранения необходимо смазать шестеренки привода, а также других элементов в зависимости от типа устройства стеклоподъемника.
Если же в механизме не работает электрический привод, тогда нужна его замена, при этом привод в карте водительской двери должен работать. Для модели автомобиля ВАЗ 2110 купить нужный электропривод не составит труда, так как он доступен во всех автомагазинах. Чтобы не утруждать себя с маркировками, просто снимите вышедшую из строя деталь и отправьтесь с ней в магазин – так подобрать нужную модель будет гораздо проще.
Если причину поломки электрического стеклоподъемника в автомобиле ВАЗ 2110 не удалось выяснить, тогда придется обратиться в сервисный центр для более детальной диагностики. Так как автомобили ВАЗ 2110 имеют электронные «мозги», то причиной поломки может быть выход из строя контролера или сбой в прошивке.

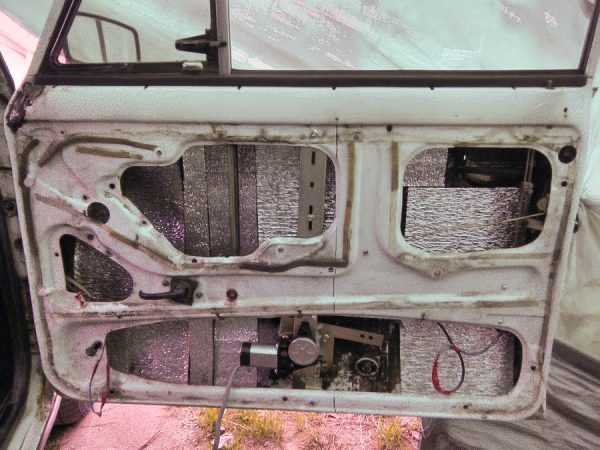

Установка электростеклоподъёмников на ВАЗ 2106
Основная цель, которая преследуется при монтаже электрических стеклоподъёмников — комфортное управление дверными стёклами. Кроме этого, не нужно отвлекаться от дороги на вращение ручек. Электростеклоподъёмники, которые сегодня выпускаются для классических «Жигулей», характеризуются довольно высокой надёжностью, возможностью самостоятельного монтажа и лёгкостью управления с кнопки. К тому же механизм может работать совместно с охранной системой, позволяя автоматически закрывать стёкла при постановке машины на охрану.
Какие выбрать
Электрические стеклоподъёмники можно установить несколькими способами:
- С монтажом электромотора без каких-либо серьёзных переделок. Этот способ является более простым и менее затратным. Однако есть вероятность поломки электродвигателя в результате перегрева.
- С установкой отдельного комплекта. Несмотря на более высокую стоимость такого оборудования, она всё же оправдывается надёжностью системы во время эксплуатации.

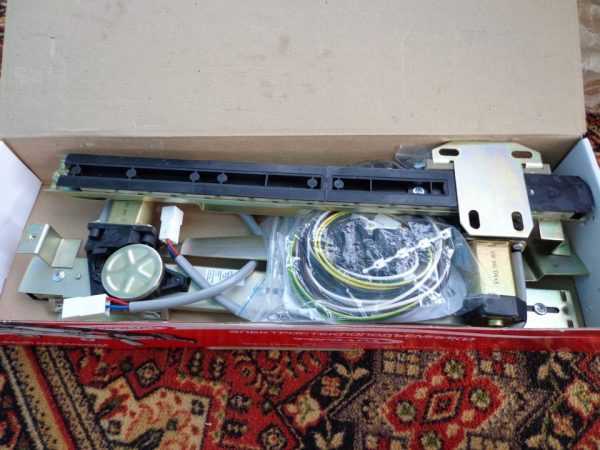

Наиболее популярными стеклоподъёмниками электрического типа для ВАЗ 2106 и другой «классики» являются механизмы реечного типа таких производителей как «ГРАНАТ» и «ФОРВАРД». Одним из основных элементов узла является рейка, по которой перемещается моторедуктор с шестернёй. Последние закреплены на металлической каретке, к которой фиксируется стекло, а в результате вращения электромотора приводится в движение весь механизм. Комплект рассматриваемого устройства состоит из следующего перечня:
- инструкция по установке;
- два электростеклоподъёмника;
- жгут электропроводки;
- два переключателя;
- декоративные заглушки для отверстий.
Как установить
Для монтажа рассматриваемого механизма помимо комплекта самого оборудования потребуются:
- набор ключей;
- плоская и крестовая отвёртка;
- провода;
- предохранители;
- крепёжные элементы.
Многие автовладельцы запитывают моторедукторы стеклоподъёмников от прикуривателя, что попросту удобно. Если по какой-то причине такой вариант вас не устраивает, провод придётся выводить под капот к АКБ. Кнопки управления устройством также устанавливаются на усмотрение владельца: монтаж возможен как на дверь, например, в подлокотник, так и в районе ручки переключения передач или другом удобном месте.
Установку электростеклоподъёмников на «шестёрку» производим следующим образом:
- Снимаем минусовую клемму с аккумулятора.
- Поднимаем стекло и фиксируем его скотчем, что исключит его падение при снятии старого механизма.
- Демонтируем механическое устройство.

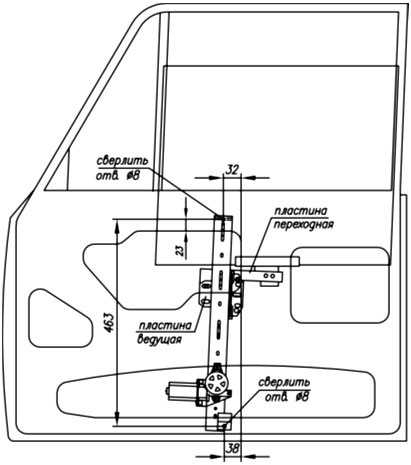

- Крепим к электростеклоподъёмнику переходную пластину под наклоном вниз, чтобы стекло полностью опускалось.
Видео: монтаж электрических стеклоподъёмников на «шестёрку»
Изначально на ВАЗовскую «шестёрку» устанавливались механические стеклоподъёмники. Сегодня многие владельцы этих авто заменяют их электрическими устройствами, что не только повышает уровень комфорта, но и позволяет избежать периодического ремонта либо замены ручного механизма. Неисправности, возникающие с механическими стеклоподъёмниками, под силу устранить практически каждому владельцу «Жигулей», так же как и установить конструкцию с моторедуктором. Для этого будет достаточно стандартного гаражного набора инструментов и ознакомления с пошаговой инструкцией.
Неисправности стеклоподъёмника
В летний период на ВАЗ 2106 одним из устройств, которое позволяет хоть как-то справляться с духотой в салоне, является стеклоподъёмник. Если же этот механизм не работает, то управление автомобилем становится настоящим мучением. Поэтому владельцы «Жигулей» должны знать, какие неисправности могут возникнуть со стеклоподъёмниками и как их устранить.
Упало стекло
В основном стекло падает по причине ослабления крепления троса к самому стеклу. В результате трос проскальзывает, а опустившееся стекло поднять не удаётся. Если проблема кроется в прослабленном креплении, то достаточно будет снять обшивку двери и подтянуть его, выставив взаимное положение стекла и троса.
Стекло не реагирует на вращение ручки
Если на вашем авто при вращении ручки стеклоподъёмника не удаётся опустить или поднять стекло и при этом ощущается, что механизм не работает, то основной причиной такого явления являются слизанные шлицы на самой ручке. Она соединяется с валом редуктора посредством шлицев, но из-за мягкого материала изготовления шлицы на ручке со временем стираются. Кроме этого, преждевременный износ возможен из-за тугого перемещения стекла, что может быть вызвано перекосом направляющих, присутствия в двери постороннего предмета либо проблем в самом редукторе.
При повреждении ручки её придётся только заменить, при этом лучше выбрать деталь, оснащённую усиленной металлической вставкой.
Обрыв троса
Одной из неисправностей механического стеклоподъёмника является обрыв троса. Проявляется она таким же образом, как и при неполадке ручки, т. е. в виде свободного вращения ручки. Поскольку трос не продаётся в виде отдельной детали, стеклоподъёмник в этом случае придётся полностью заменить. Попытки восстановления обрыва потребуют немало времени и сил, а невысокая стоимость рассматриваемого устройства, составляющая порядка 200–300 р., указывает на нецелесообразность ремонта.
Поломка редуктора
Конструкция стеклоподъёмника такова, что шестерни редуктора со временем могут изнашиваться, т. е. у них банально стираются зубья из-за мягкости металла. В результате механизм работает вхолостую, при этом трос и стекло не перемещаются. Возможен вариант замены изношенной шестерни, сняв её со старого стеклоподъёмника, но лучше всё же установить новое изделие, которое прослужит гораздо дольше, чем восстановленное.
Скрежет механизма
Иногда во время подъёма или опускания стекла устройство может издавать звуки, похожие на скрежет. Причина может быть в отсутствии смазки либо повреждении одного из натяжных роликов, который попросту перетирается тросом, в результате чего трос заклинивает внутри ролика. В этом случае последний придётся заменить. Если же появление скрежета вызвано отсутствием смазывающего вещества, то потребуется просто нанести смазку, например, Литол-24, как на сам редуктор, так и на трос с роликами.
Скрипит стекло
Во время эксплуатации автомобиля на стёкла воздействуют различные виды загрязнений (пыль, грязь, песок и т. д.). Когда дверное стекло опускается, абразивные вещества, находящиеся на нём, воздействуют на поверхность, царапая её и издавая характерный скрип. Хоть в конструкции дверей и предусмотрены специальные бархотки (уплотнители стёкол), которые предназначены для защиты стекла от царапания пылью и песком, но со временем они изнашиваются и плохо справляются со своими функциями. Поэтому, если появился характерный скрип, лучше заменить уплотнители стекла.
замена стеклоподъемника ваз 2101 .
| ЗАМЕНА СТЕКЛОПОДЪЕМНИКА ВАЗ 2106 (КЛАССИКА) |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника ВАЗ 2106 |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъёмника ваз классика |
|
|
|
||||||||||
Нажми для просмотра
| Установка стеклоподъёмника ВАЗ |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника ВАЗ 2106 ЗАДНЕЙ Двери, без скобы удерживающией тросики |
|
|
|
||||||||||
Нажми для просмотра
| ВАЗ 2101 Установка электростеклоподъёмников. |
|
|
|
||||||||||
Нажми для просмотра
| ремонт стеклоподъемника ВАЗ. не работает стеклоподъемник ВАЗ |
|
|
|
||||||||||
Нажми для просмотра
| Как починить стеклоподъёмник Жигули (Ваз Классика) ? |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника на ваз 2104 2105 2107 нива (жигулях классике). |
|
|
|
||||||||||
Нажми для просмотра
| Замена привода стеклоподъёмника на ВАЗ 2106+проблемы с новым стеклоподъёмником |
|
|
|
||||||||||
Нажми для просмотра
| стеклоподемник |
|
|
|
||||||||||
Нажми для просмотра
| Установка кронштейна опускания стекла ВАЗ 2101… |
|
|
|
||||||||||
Нажми для просмотра
| Плохо закрываются двери ВАЗ 2104, 2105, 2106, 2107, НИВА. Часть 1-я |
|
|
|
||||||||||
Нажми для просмотра
| плюс 40 лошадей |
|
|
|
||||||||||
Нажми для просмотра
| Замена механизма стекло-подъемника ВАЗ 2121 Нива |
|
|
|
||||||||||
Нажми для просмотра
| Смотреть всем у кого проблемы с включением стартера. Полезный совет от автоэлектрика. |
|
|
|
||||||||||
Нажми для просмотра
| Замена верхнего ролика стеклоподъёмника НИВЫ Замена стеклоподъёмника НИВЫ |
|
|
|
||||||||||
Нажми для просмотра
| Установка электростеклоподъемников на ваз 2107 |
|
|
|
||||||||||
Нажми для просмотра
| ЧТОБ ДВЕРЬ ЛУЧШЕ ЗАКРЫВАЛАСЬ. |
|
|
|
||||||||||
Нажми для просмотра
| бесшумные замки ваз 2107 (часть 1) |
|
|
|
||||||||||
Нажми для просмотра
| Быстрые стеклоподъемники на ВАЗ 2107. ЭСП на классику. Путь к люксу |
|
|
|
||||||||||
Нажми для просмотра
| Доработка ручек и замков на дверях ВАЗ 2106 |
|
|
|
||||||||||
Нажми для просмотра
| почему слетает трос Стеклоподъемник своими руками |
|
|
|
||||||||||
Нажми для просмотра
| Установка стеклоподъемников ФОРВАРД на ВАЗ-2101″ rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника на классике / ВАЗ 2106 — SixWhite» rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Сборка Двери ВАЗ 2106″ rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| замена верхнева ролика ваз классика 2106 извините очень тихо» rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Стеклоподъемник ВАЗ 2101, 2102, 2103, 2106 задний | ДМЗ (Россия)» rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Замена переднего стеклоподъемника ВАЗ 2104-2105-2107″ rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| ВАЗ2101 установка стеклоподъёмника часть 1 011 MTS» rel=»spf-prefetch |
Ремонт стеклоподъёмника на классике на примере ВАЗ 2101
Ремонт стеклоподъёмника на классике на примере ВАЗ 2101
Водительская дверь Довольно знакомая ситуация владельцев классики. Не держится стекло.
Причиной является неисправность стеклоподъёмника, либо обрыв его тросика.
Перейдём к разборке двери. Откручиваем все ручки на дверях,
аккуратно (чтоб не поломать пластмассовые крепления), отверточкой снимаем дверной карт
Смотрим. Причиной неисправности стало то, что один конец троса выскочил из крепежа
Переходим к ремонту Нам нужно снять сам стеклоподъёмник (он расположен с внутренней стороны двери) и намотать на него трисики заново.

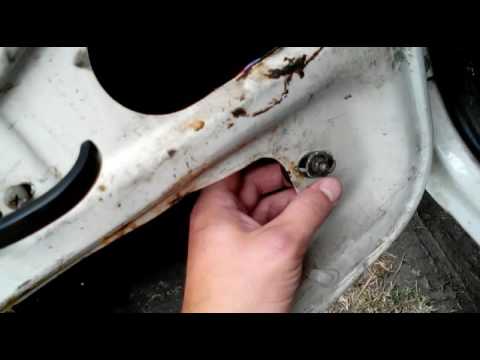

Для это ключом на 8 откручиваем три болта держателя стеклоподъёмника
Если тросики не на своих местах, перекручены, запутаны, их нужно перекрутить. Надеваем на подъёмник ручку и накручиваем (уравниваем) на него тросики.
Затем монтируем его на место, следя, чтоб тросики не слетели
Тросик, выходящий вниз барабана идёт на верхний ролик, выходящий вверх – на нижний. Накрест.

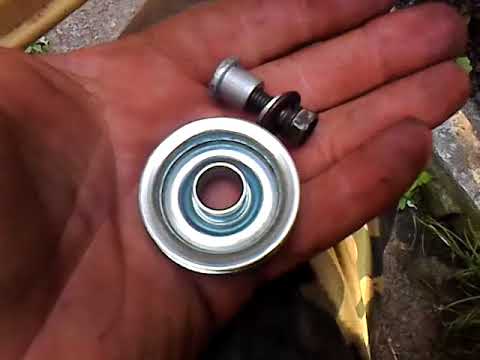

Надеваем трос на нижний ролик
Фиксируем оба конца в держатель
Теперь нужно натянуть трос. Для этого откручиваем и оттягиваем болт натяжного ролика.
Тросики должны быть в меру натянуты, но не как гитарная струна. Все ролики обрабатываем солидолом и несколько раз поднимаем и опускаем окно. Оно должно идти легко и без посторонних звуков. Собираем дверь в обратной последовательности и наслаждаемся результатом.
Вот и всё! Лёгкого Вам ремонта и удачи на дорогах!
Распространенные неисправности и способы их устранения
Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.
Причин неисправности устройства может быть несколько:
- обрыв троса;
- попадание посторонних предметов в механизм;
- износ редуктора.
Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

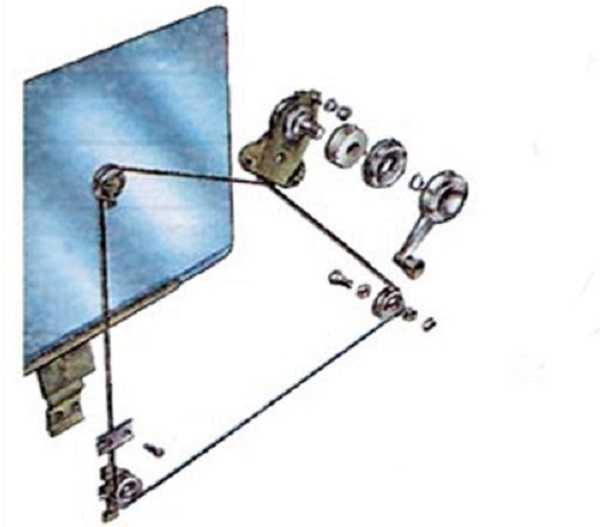

Схема сборки устройства
Электрические подъемники могут иметь следующие неисправности:
- Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
- Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.
Снятие стеклоподъёмника
После того, как обивка двери снята, можно приступать непосредственно к снятию стеклоподъёмника.
После того, как зажим убран, нужно перейти к левой части двери и ослабить гайку ролика, после, трос стеклоподъёмника можно полностью вынуть из двери. Механизм крепления стеклоподъёмника держится на трёх болтах, снять их не составляет никакого затруднения – нужно всего лишь взять необходимый инструмент и открутить по очереди все болты (при откручивании последнего болта нужно придерживать механизм стеклоподъёмника снаружи, чтобы он не вывалился и не повредил чего-нибудь).
После того, как стеклоподъёмник был снят, остаётся только пойти в магазин и приобрести новый стеклоподъёмник (цена на эту запчасть колеблется в пределах 100-120 рублей) и поставить новую деталь обратно по этой же самой инструкции, совершая описанные в ней действия в обратном порядке.
Стоит отметить, что механизмы для передних и задних дверей ВАЗ-2106 не взаимозаменяемые – виной всему различные длины тросиков стеклоподъёмников для передней и задней дверей машин данной модели.
