Замена стеклоочистителя lada 2121 4×4 21217 (ваз нива)

Втулки – частая болезнь трапеции Нивы

Очень часто возникшие проблемы с дворниками на могут привести к изнашиванию втулок трапеции. Если Вы заметили, что появился свободный ход и дворники Нивы расшатались, то это напрямую указывает на проблему втулок. Такое могло произойти из-за того, что в них попала пыль и песок, резко увеличился их износ и дворники Нивы стали работать неисправно.

Чаще всего, асинхронность и запаздывание дворников относительно друг друга говорит о том, что появилась необходимость ремонтировать трапецию Нивы Шевроле. Можно постараться заняться ее ремонтом, а если отремонтировать не получилось, то придется полностью ее заменить.

Описание схемы блока предохранителей и реле

Блок предохранителей можно найти в салоне автомобиля слева от руля. Чтобы до него добраться, необходимо снять крышку монтажного блока, которая крепится болтами к панели.

Блок предохранителей состоит из 20 предохранителей, обозначенных буквой F и порядковым номером от 1 до 20. Там же находятся реле, обозначающиеся буквой К и порядковым номером от 1 до 8.

Реле, отвечающие за стеклоочистители

За защиту схемы питания стеклоочистителей и систем обогрева стекла на Шевроле Нива отвечают реле и предохранитель F9. За работоспособность передних дворников отвечает реле К2. За работу задних — К6.

Расположение предохранителей на автомобилях выпуска до 2009 г.

Расположение предохранителей на автомобилях выпуска после 2009г

Подходящие варианты для Niva Chevrolet

Не отвлекаясь на незаводские размеры щёток, среди близких к оригинальным дворникам по параметрам можно найти такие достойные внимания экземпляры:

  1. Каркасные. Весьма неплохи в данном сегменте Bosch Twin (артикул 3397118560). Несколько дешевле Bosch Eco (арт. 3397004670). Произведены они в Китае, но это всё ещё Bosch. Длина обоих представителей 500 мм.
  2. Бескаркасные. В этом сегменте всё так же хорош Bosch, но уже в рамках линейки Aerotwin (арт. 3397008535). Хорошими отзывами могут похвастаться и Trico Ice (арт. 35200), произведённые на мексиканском заводе американской компании Trico. Одним из лидеров по качеству также является японская марка Денсо (арт. DFR004).
  3. Гибридные. Бесспорным лидером здесь пока являются Denso (DU050L или DUR050L). Модели с артикулом DU произведены на заводе в Японии, с DUR – в Южной Корее. С некоторого времени продукцией корпорации уже на конвейере стали комплектоваться механизмы стеклоочистителей компаний Toyota и Kia/Hyundai.

ВАЖНО! Чтобы щётки служили долго, необходимо следовать нескольким простым правилам:

  • в холодное время года не пытайтесь силой оторвать примерзший дворник, пусть за Вас это сделает обдув лобового стекла;
  • старайтесь избегать сухого трения щёток по стеклу, если нет дождя, хотя бы немного намочите стекло жидкостью стеклоомывателя;
  • зимой после отмерзания щётки от стекла до начала движения очистите пазы на боковых поверхностях ленты щётки от намерзшего льда.

Размеры

Niva Chevrolet предполагает установку щеток на стандартный крепеж: крючок. Не составит труда побрать подходящие модели. Так как присутствует широкий перечень продуктов от разных производителей

Важно лишь учитывать целый ряд нюансов. Это касается типа дворника, материала изготовления

Желательно избегать малоизвестных брендов.

Год выпуска Поколение — кузов Со стороны водителя Со стороны пассажира Задний Тип крепления
2003-2018 г.г. Первое Второе 500 мм 500 мм 280 мм «крючок»

Оригинальные артикулы

Нужно отметить: приобрести детали оригинальные будет непросто. Фактически они не существуют. Так как завод производитель АвтоВАЗ давно не занимается выпуском таких компонентов, как дворники для очистки стекла. Данное производство отдано на аутсорсинг. Производством занимается компания Bosch. Присутствующие продаже, установленные с конвейера – все это продукция немецкого бренда. Именно поэтому можно смело приобретать дворники иных производителей.

По качеству серьезных отличий нет. Причем в некоторых случаях продукция иных брендов отличается в лучшую сторону. Чтобы не ошибиться с размерами – можно просто снять уже установленный дворник. И использовать его в качестве образца непосредственно в магазине.

Артикул Модель авто Группа Порядковый номер детали
3 397 008 535 Niva Chevrolet Бескаркасный AR20U+AR20U

Варианты замены

Не составит труда выбрать дворники от стороннего производителя. Хорошее решение – это приобрести детали от зарекомендовавших себя компания. Например, Denso, Iosch

Важно помнить: именитые бренды часто подделываются. Отличить подделку очень просто: качество упаковки низкое, отсутствуют специальные голограммы

Не имеется документации на русском языке.

Все щетки можно разделить на категории:

Каркасные

Классические конструкции позволяют сэкономить. Так как стоимость их невелика. Но нужно отметить: они хорош справляются с обязанностями только при скорости менее 80 км/час. После превышения данной скорости дворник встречным потоком воздуха просто поднимает над ветровым стеклом. Что приводит к уменьшению площади контакта. Как следствие – ухудшению чистящих способностей.

Бескаркасные

Выполнены из цельного куска резины. Нужно отметить: имеют привлекательный стильный дизайн. Обладают аэродинамической формой. Как следствие – даже на скорости более 140 км/ч без труда справятся с чисткой. Недостатками является высокая стоимость, малый ресурс. Металлический каркас отсутствует. Что приводит к снижению прочности. Используются наиболее часто.

Гибридные

Комбинированные модели полностью лишены недостатков рассмотренных выше модификаций. Совмещают в себе все положительные черты рассмотренных выше моделей. Аэродинамическая форма, прочность. Последнее обеспечивается металлической конструкцией прямо внутри щетки. Цена гибридных моделей не существенно отличается от бескаркасных. В то же время приобрести их также просто.

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Добиться подобного производителям удалось благодаря добавлению в состав резины силикона. Он не изменяет свои характеристики (плотность, гибкость) – вне зависимости от внешних условий. Зимние щетки будет уместно использовать проживающим в условиях Крайнего Севера:

Выбор новых щеток необходимо осуществлять, основываясь на факторах:

  • режим эксплуатации – сезонный, круглогодичной;
  • скорость передвижения.

Если используется автомобиль в том числе и зимой – без зимних щеток не обойтись. При езде по трассе со скоростью более 80 км/ч: обязательно использование бескаркасных, гибридных моделей. В противном случае качество очистки ветрового стекла будет хуже некуда.

Варианты замены
Наименование Артикул Характеристики Стоимость
Каркасные
Bosch Auto 3397118560 Серия TWIN От 800 рублей
Бескаркасные
Bosch AR500S Бескаркасная 1.1 тыс. рублей за пару
Гибридные
Denso DUR-050L Гибридные От 1.2 тыс. рублей
Зимние
Trico Ice 50 + 50 см 35-200+35-200 Асимметричный спойлер От 2.2 тыс. рублей

Описание конструкции и схема работы

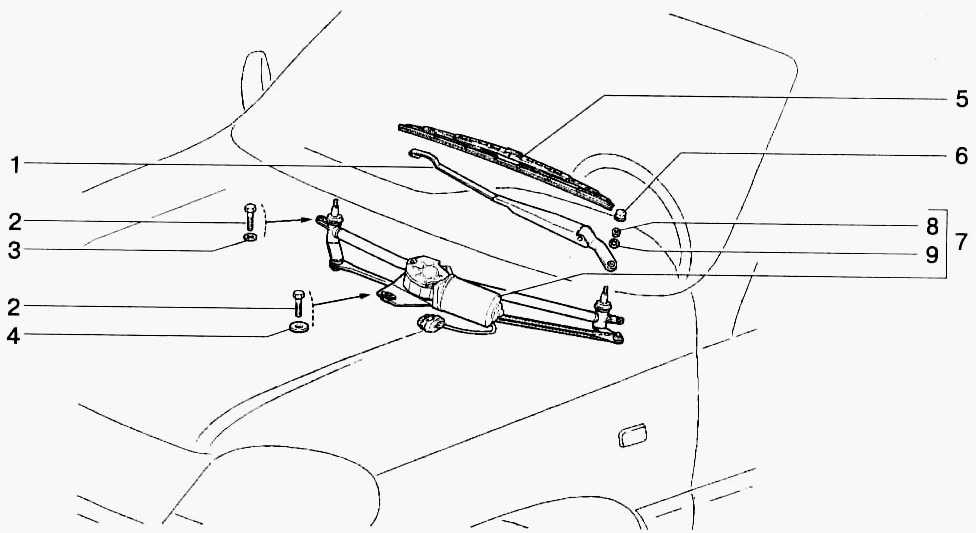

Стеклоочистители Нива Шевроле состоят из следующих элементов:

  • рычаг (поз.1 на рисунке);
  • щетка (поз. 5 на рисунке), подробную статью про размеры щеток, их виды и правила выбора читайте тут;
  • привод (поз. 7 на рисунке), который в свою очередь состоит из мотор-редуктора и трапеции;
  • электропроводка.

Устройство переднего стеклоочистителя Niva Chevrolet

Трапеция является одной из самых важных деталей в данном механизме. Она служит для того, чтобы передавать движения от моторчика к дворникам и контролирует синхронность движения стеклоочистителей.

Провода необходимы для питания электромотора дворников.

Щетки прилегают к стеклу автомобиля и служат для его очистки.

Размеры дворников для шеви нивы

Для Нивы Шевроле заводом предусмотрена следующая длина:

  • 500 мм для обеих щёток лобового стекла;
  • 350 мм для заднего дворника.

Технический прогресс в автомобильной отрасли продвигается семимильными шагами. Касается он и щёток: меняются материалы изготовления, разрабатываются новые конструкции и типы креплений. По типу конструкции на данный момент существует три вида щёток:

  1. Каркасные. Классический вариант, где чистящее лезвие удерживается металлической конструкцией.

К плюсам такого типа щёток относятся:

  • их низкая стоимость;
  • универсальность в плане адаптации к форме лобового стекла;
  • невысокая парусность;
  • возможность замены ленты при её истирания или повреждения.

Подвидом каркасной щётки можно назвать т. н. «зимнюю» щётку, где металлический остов укрыт от тающего снега и льда плотным резиновым чехлом. Выглядят однако такие щётки массивно и довольно грубо. Да и «парусят» они при движении гораздо больше, чем остальные виды.

  1. Бескаркасные — щётки, в конструкции которых исключена металлическая основа. Такие дворники состоят преимущественно из резины и пластика, степень кривизны задаётся закалённой полосой стали, которая играет роль пружины изгиба.

Преимущества этого типа:

  • стабильность качества очистки во время снежной зимы;
  • низкая парусность;
  • компактный и аккуратный внешний вид.

Недостатки:

  • высокая относительно каркасного варианта цена;
  • вероятность неплотного прилегания чистящего лезвия к стеклу в редких случаях уникальной геометрии лобового стекла или при использовании щёток непредусмотренных размеров.
  1. Гибридные дворники. Как следует из названия, этот тип дворников должен сочетать в себе конструктивные особенности и каркасных щёток, и бескаркасных. В общем и целом, так и есть: пластиковые или металлические коромысла, удерживающие чистящее лезвие, спрятаны в компактный аэродинамический кожух, призванный предотвращать налипание снега и обмерзание конструкции.

Преимущества гибридных щёток:

  • хорошая адаптация к геометрии стекла;
  • низкая парусность;
  • высокая степень устойчивости к снежным зимам.

Недостатки:

  • высокая цена;
  • проникающая под сегменты кожуха вода может повредить элементы каркаса.
