Снятие и установка стартера ваз 2106

Плохой запуск мотора ВАЗ 2107 в холодное время года

Практически все проблемы с двигателем ВАЗ 2106, перечисленные выше, характерны для тёплого времени года. О плохом запуске мотора «шестёрки» зимой следует рассказать отдельно. Главная причина этого явления очевидна: мороз. Из-за низкой температуры моторное масло сгущается, в результате стартер просто не может провернуть коленвал с достаточно высокой скоростью. Кроме того, масло в коробке передач тоже сгущается. Да, в момент запуска мотора автомобиль обычно стоит на нейтральной передаче. Но и на ней валы в коробке передач тоже вращаются двигателем. А если масло загустело, эти валы создают нагрузку на стартер. Чтобы этого не было, нужно до конца выжимать сцепление в момент старта двигателя. Даже если машина стоит на нейтральной передаче. Это снимет нагрузку со стартера и ускорит запуск холодного мотора. Существует ещё ряд типичных проблем, из-за которых двигатель не может запуститься в мороз. Перечислим их:

плохая компрессия в двигателе. Эта проблема очень часто наблюдается в старых «шестёрках» с большим пробегом: компрессия в цилиндрах на холоде становится очень низкой. Мало того что компрессия бывает низкой, так ещё она может быть и разной. К примеру, в двух цилиндрах нормальная, в двух других — пониженная. Если водитель выяснил, что причина плохого запуска мотора именно в низкой компрессии, а завести машину нужно срочно, то следует выкрутить все свечи, и добавить в камеры сгорания немного моторного масла (лучше это делать с помощью шприца — пяти «кубиков» масла в каждый цилиндр будет достаточно). После этого следует несколько раз провернуть стартер машины, не вкручивая свечи. Затем свечи вкручиваются на место и двигатель заводится, поскольку моторное масло значительно повышает компрессию в цилиндрах (хотя и ненадолго). А для окончательного устранения проблемы следует провести капитальный ремонт двигателя. И в частности — замену поршневых колец. Без этого нормальную компрессию в цилиндрах восстановить не удастся. Существует ещё один способ завести безнадёжно замёрзший автомобиль: воспользоваться так называемой стартовой жидкостью. Продаётся она в магазинах автозапчастей. Впрыскивается прямо в карбюратор (для этого крышку воздушного фильтра придётся открутить). А если возиться с крышкой фильтра на морозе желания нет, можно выкрутить свечи и впрыснуть жидкость в камеры сгорания. Это тоже вариант, хотя и не такой эффективный;
плохая искра. Если летом этот момент на «шестёрке» не мешает водителю запускать двигатель, то зимой ситуация может кардинально поменяться. Чаще всего проблема возникает из-за плохого контакта в различных штекерах, особенно в тех, что расположены на катушке зажигания и на трамблёре. Дело в том, что штекеры на этих деталях очень часто окисляются, и это становится причиной снижения силы искры. Понять, насколько сильна искра, очень просто. С трамблёра снимается главный провод и подносится к клапанной крышке на расстояние в один сантиметр. Закрепив провод в этом положении, следует несколько раз провернуть стартер. Если искра на расстоянии в один сантиметр пробивает до клапанной крышки, значит, с ней всё в порядке. Если нет — следует тщательно проверить все штекеры и контакты на предмет окисления.

Стартер не вращается

Самая распространённая причина, по которой ВАЗ 2106 отказывается заводиться, обычно связана со стартером этого автомобиля. Иногда стартер категорически отказывается вращаться после поворота ключа в замке зажигания. Это происходит вот почему:

разрядился аккумулятор. Первое, что проверяет опытный владелец «шестёрки» — это состояние аккумуляторной батареи. Сделать это очень просто: нужно включить фары ближнего света и посмотреть, ярко ли они светят. Если аккумулятор сильно разрядился, фары будут светить очень тускло, или не будут светить вовсе. Решение очевидно: следует снять с машины аккумуляторную батарею и зарядить её с помощью портативного зарядного устройства;
одна из клемм окислилась или плохо прикручена. Если в клеммах аккумулятора нет контакта или этот контакт очень слаб из-за окисления контактирующих поверхностей, стартер тоже вращаться не будет. При этом фары ближнего света могут светить нормально, да и на панели приборов все лампочки будут исправно гореть. А вот чтобы прокрутить стартер, заряда не хватит. Решение: после каждого откручивания клемм их следует тщательно чистить мелкой наждачной бумагой, а затем наносить на контактные поверхности тонкий слой литола. Это убережёт клеммы от окисления, и проблем со стартером больше не возникнет;
замок зажигания вышел из строя. Замки зажигания в «шестёрках» никогда не отличались большой надёжностью. Если при осмотре аккумулятора никаких проблем выявлено не было, вероятно, причина проблем со стартером именно в замке зажигания. Проверить это легко: следует отсоединить пару проводов, идущих к зажиганию и замкнуть их напрямую. Если после этого стартер начнёт вращаться, значит, источник проблемы найден. Замки зажигания ремонту не подлежат. Так что единственным решением будет открутить пару болтов, на которых держится этот замок, и заменить его новым;
сломалось втягивающее реле. Выяснить, что проблема именно в реле, несложно. После поворота ключа зажигания стартер не вращается, а водитель при этом слышит в салоне тихие, но вполне отчётливые щелчки. Исправность реле проверяется следующим образом: на стартере имеется пара контактов (тех, что с гайками). Эти контакты следует замкнуть кусочком провода. Если стартер после этого начал вращаться, втягивающее реле следует поменять, поскольку отремонтировать эту деталь в условиях гаража попросту невозможно;
в стартере износились щётки. Возможен и второй вариант: щётки целы, однако обмотка на якоре оказалась повреждена (обычно это происходит из-за замыкания соседних витков, с которых ссыпалась изоляция). И в первом, и во втором случае стартер не будет издавать никаких звуков и щелчков. Чтобы установить, что проблема именно в щётках или в повреждённой изоляции, стартер придётся снять и разобрать. Если «диагноз» подтвердился, придётся отправляться в ближайший магазин автозапчастей за новым стартером. Ремонту это устройство не подлежит.

Хлопки при запуске двигателя ВАЗ 2106

Хлопки при запуске мотора — это ещё одно неприятное явление, с которым рано или поздно сталкивается каждый владелец «шестёрки». Причём «стрелять» машина может как в глушитель, так и в карбюратор. Рассмотрим эти моменты подробнее.

Хлопки в глушителе

Если «шестёрка» при запуске двигателя «стреляет» в глушитель, значит, поступающий в камеры сгорания бензин полностью залил свечи зажигания. Устранить проблему достаточно просто: необходимо убрать избыточную топливную смесь из камер сгорания. Для этого при старте двигателя следует до упора выжать педаль газа. Это приведёт к тому, что камеры сгорания быстро продуются и мотор заведётся без лишних хлопков.

На фото хорошо видно, что контактная часть свечи полностью залита топливной смесью

Проблема особенно актуальна зимой, при старте «на холодную». Двигателю после длительного простоя необходимо как следует прогреться, и ему при этом не нужна слишком богатая топливная смесь. Если водитель забывает об этом простом обстоятельстве и не сбрасывает подсос, то свечи заливаются и в глушителе неизбежно возникают хлопки.

Расскажу один случай, свидетелем которого был лично. Дело было зимой, в тридцатиградусный мороз. Соседский парень во дворе безуспешно пытался завести свою старенькую карбюраторную «шестёрку». Машина заводилась, мотор работал буквально секунд пять, потом глох. И так несколько раз подряд. В конце концов я порекомендовал ему убрать подсос, открыть газ и попробовать завестись. Последовал вопрос: так ведь зима же, как вообще можно заводить без подсоса? Объяснил: ты уже слишком много накачал бензина в цилиндры, теперь их надо как следует продуть, в противном случае ты никуда не уедешь до вечера. В конечном итоге человек решил меня послушать: подсос убрал, газ выжал до упора, начал заводиться. Через пару оборотов стартера мотор завёлся. После чего я порекомендовал ему немного вытянуть подсос, но не полностью, и снижать его по мере нагрева мотора. В результате мотор как следует прогрелся и минут через восемь заработал нормально.

Хлопки в карбюраторе

Если при старте двигателя хлопки раздаются не в глушителе, а в карбюраторе ВАЗ 2106, то это говорит о неправильной работе подсоса. То есть рабочая смесь, поступающая в камеры сгорания цилиндров, слишком обеднена. Чаще всего проблема возникает из-за слишком большого зазора в воздушной заслонке карбюратора.

При увеличении пускового зазора на заслонке в карбюраторе возникают хлопки

Эта заслонка приводится в действие специальным подпружиненным штоком. Пружина на штоке может ослабнуть или просто слететь. В результате заслонка перестаёт плотно закрывать диффузор, что и приводит к обеднению топливной смеси и последующей «стрельбе» в карбюраторе. Выяснить, что проблема именно в заслонке, несложно: достаточно открутить пару болтов, снять крышку воздушного фильтра и заглянуть в карбюратор. Чтобы понять, что воздушная заслонка хорошо подпружинена, достаточно просто надавить на неё пальцем и отпустить. После этого она должна быстро вернуться в исходное положение, полностью перекрывая доступ воздуха. Никаких щелей оставаться не должно. Если заслонка прилегает к стенкам карбюратора неплотно, значит, пружину заслонки пора менять (причём менять её придётся вместе со штоком, так как по отдельности эти детали не продаются).

Видео: холодный запуск мотора ВАЗ 2106

Итак, причин, по которым «шестёрка» может отказаться заводиться, великое множество. Перечислить их все в рамках одной небольшой статьи не представляется возможным, однако самые распространённые причины мы разобрали. Подавляющее большинство проблем, мешающих нормальному запуску мотора, водитель может устранить самостоятельно. Для этого нужно иметь хотя бы элементарное представление о работе карбюраторного двигателя внутреннего сгорания, установленного на ВАЗ 2106. Исключением является лишь случай с пониженной компрессией в цилиндрах. Для устранения этой проблемы без помощи квалифицированных автомехаников, увы, не обойтись.

Диагностика

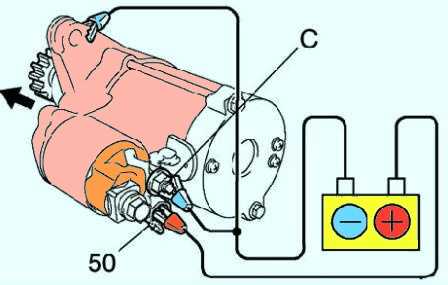

С помощью специальных приборов можно проверить исправность тягового реле. Для проверки стартера без СТО понадобится вольтметр или амперметр. Одно из устройств необходимо ввести в цепь питания обмотки стартера. Шестерня привода и кольцо-ограничитель разделить резиновой прокладкой.

Включить стартер и снять показания приборов: при исправном тяговом реле амперметр должен показывать не более 23А, вольтметр — не более 9В. Превышение показателей указывает на наличие замыкания в проводке.

Диагностировать износ деталей стартера в домашних условиях можно только после снятия и разборки стартера. Детали проверяются на наличие следов износа и соответствия стандартам.

Проверка стартера ВАЗ 2107

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Затянуть болты.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

https://youtube.com/watch?v=ykpKvCZyIcQ

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Снятие стартера ВАЗ 2107

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят. Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Обслуживание стартера ВАЗ 2107

Редукторный стартер, как и любой другой компонент автомобиля, требует к себе определенного ухода. В данном случае это разборка, замена изношенных комплектующих, смазка шестерней и удаление нагара с медной пластины, щеток, самого якоря. Даже после извлечения сердечника стартера нужно проверить нормальное проворачивание шестерней по оси. Для этого разбираем ограничитель и обгонную муфту (она идет в сборе с шестерней привода) и визуально оцениваем их работоспособность

Нужно обратить внимание и на стопорное кольцо — оно может быть повреждено или сколото

Конечно, новый стартер для ВАЗ 2107 стоит относительно недорого. Но если есть возможность его отремонтировать, почему бы этим не воспользоваться? Это не только сэкономит деньги, но и позволит более детально разобраться в механике работы автомобиля.
