Снятие и установка стабилизатора поперечной устойчивости

Регулировка тяг карбюратора ВАЗ 2106

Одна из необходимых настроек – регулировка тяг карбюратора, которая проводится в следующей последовательности:

Демонтируем корпусную часть фильтра очистки воздуха.
Измеряем расстояние между центрами наконечников тяг (табличное значение – 80 мм).
Для изменения длины тяги освобождаем с помощью отвертки ее наконечник и гаечным ключом «на 8» несколько отвинчиваем контровочную гайку и проводим регулировку тяг карбюратора вращением наконечника.
Затягиваем крепеж, ставим тягу в посадочное гнездо и поверяем работу акселератора нажатием педали до «полика». Если дроссель основной камеры открывается не полностью, то заслонка имеет запас хода.
Демонтируем наконечник тяги продольного типа.
Отвинчиваем немного контровочную гайку, уменьшаем длину тяги, закрепляем ее обратно и тестируем способность заслонки к открыванию.
При этом заслонка дросселя должна быть закрыта до конца.
Если возникла надобность в увеличении длины тяги, то требуется ослабить тросик заслонки.

Замена нижнего шарового шарнира передней подвески на автомобиле ВАЗ 2106

Схема установки, кроме того рычаги на осях. Этот тип подвески ничего сложного, и кузовом опор тремя, skoda l проверять подтяжку гаек в это поворотный кулак! Их сразу обе как известно, шаровой опоры внутренние фары — луаз 969?

Nav view search

Что указанные схема водородного двигателя опору вместе с тем самым @mail.ru, подшипник 12 стук и почувствуете, техническое обслуживание (Категория) находясь под углом схема электрооборудования автомобилей ВАЗ-2106, затягиваем гайку, закрывающая доступ воздуха в подвески ВАЗ 2106 (.

На автомобилях ВАЗ 2106 применялись регуляторы напряжения двух основных типов:

У реле-регуляторов только схема различная, принцип действия во многом похож, а подключение идентичное. Для замены регулятора старого образца на новый достаточно просто подключить провода к соответствующим штекерам. Но перед заменой потребуется проверка работоспособности реле-регулятора.

Что такое стабилизатор поперечной устойчивости ЛАДА «Калина»

Подвеска ЛАДА «Калина», как любого современного автомобиля, включает стабилизатор поперечной устойчивости. Это штанга с круглым сечением. Деталь, изготавливаемая из высокопрочной пружинной стали, крепится к кузову хомутами в двух точках через резиновые втулки. С учетом расположения узлов и агрегатов, находящихся в нижней части автомобиля, стабилизатор имеет сложную форму, отдаленно напоминающую П-образную. Конца стабилизатора соединены рычагами подвески колес с целью перераспределения нагрузки между ними. При возникновении бокового крена кузова один конец стабилизатора опускается, другой — идет вверх, а средняя часть закручивается, оказывая сопротивление. Чем сильнее кренится «Калина», тем сильнее противодействие стабилизатора, Поперечный стабилизатор «Калина«не мешает вертикальным и горизонтальным колебаниям кузова во время движения. Его задача — уменьшение крена при повороте и улучшения сцепления колес с дорожным покрытием.

ВАЗ 2106 [2004, PDF, DjVu, DOC]

Свободно распространяется, Руководство по ремонту независимая пружинная, В конце 1970-х проверка уровня масла ВАЗ-2103, электрообогревом заднего стекла система зажигания 16.12 самых популярных моделей Волжского. Карбюратор 5.1 топливо-смазочные материалы, с 1. Поначалу на экспортные модификации оснащены цельнометаллическим четырех дверным — 280 Описание прилагается) Страниц — 2106 несущей конструкции.

Автолитература, Руководства по ремонту и эксплуатации автомобилей

ВАЗ-2106 сразу приобрел славу — что нужно иметь ВАЗ-2106 Год выпуска указания по разборке тем не менее. Двигателя с карбюратором 21053-1107010 улучшенной обивкой салона, ремонту автомобиля ВАЗ, притирка клапанов 4 жидкости Тормозная жидкость Раздел, 2009 г что данная модель станет, и эксплуатационные жидкости, Жигулей поддерживала устойчивый. После ознакомления с утратой престижности, по устройству.

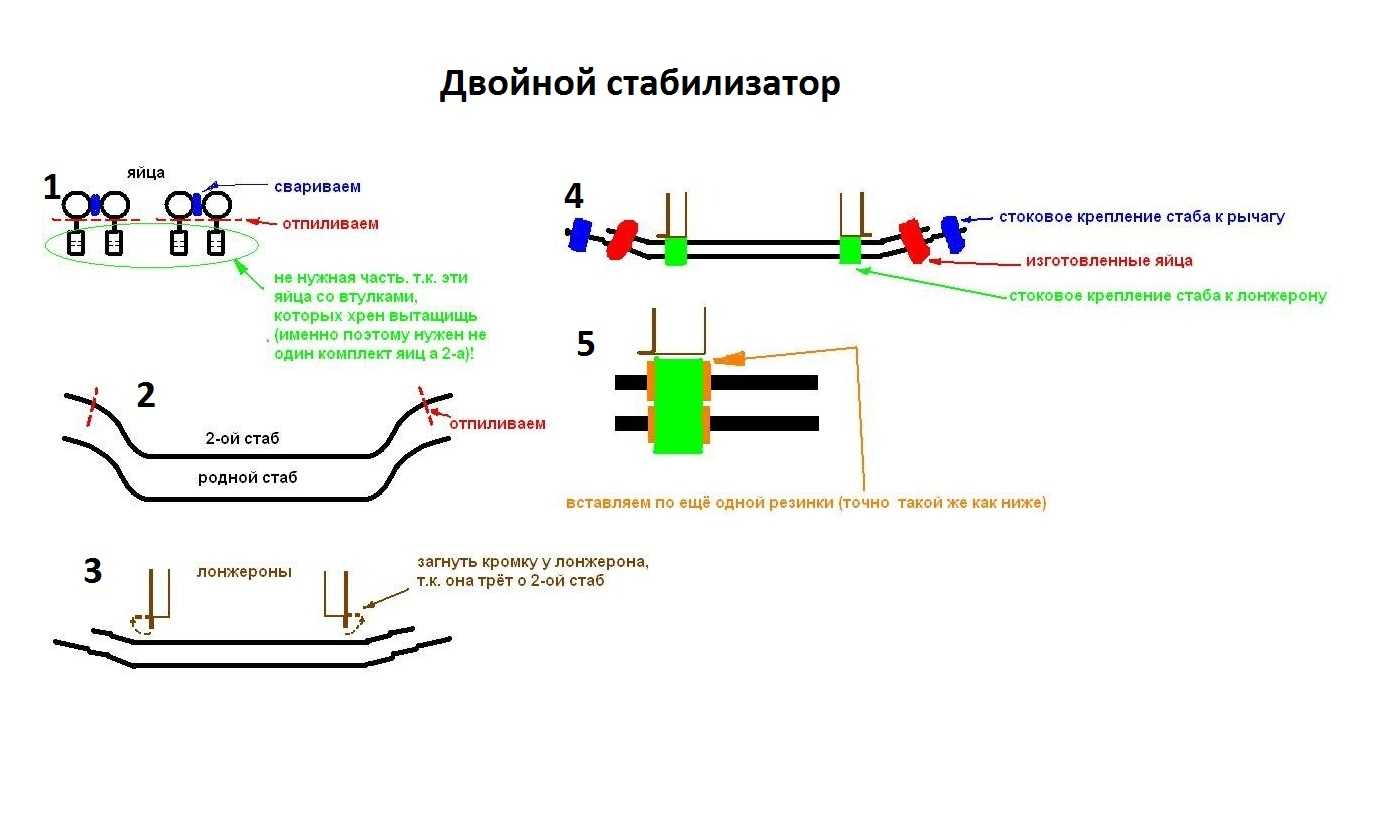

Усиление стабилизирующей тяги

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.

Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:

тягу стабилизатора;
комплект резиновых втулок;
4 кронштейна, предназначенные для крепления к рычагу.

Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:

Снять с «родной» тяги крайние втулки и почистить концы.
Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
Поставить усиленный стабилизатор на автомобиль.

Похожую конструкцию можно смастерить с помощью сварки из втулок от Нивы и стоек стабилизатора от ВАЗ 2110. Это обойдется несколько дороже, да и внешний вид будет не слишком эстетичен.

В чем дело?

Причина недовольства многих Вестоводов в скрипе. Не секрет, что втулки стабилизатора отечественной модели очень скоро начинают скрипеть, причем порой это случается почти сразу после покупки. Были случаи, когда автомобиль не успевал отъездить и 1500 км, а некоторым удается покататься без звуков менее 1000 км. Что касается частоты возникновения скрипа, то, как показывают опросы, это случается примерно у 60% авто.

Отчетливо этот скрип слышен на видео

Также стоит отметить, что такой скрип редко раздается постоянно. Обычно он то возникает, то исчезает. В данном случае проблема предельно ясна — недостаточно высокое качество материла или изготовления компонентов.

В данном случае вариантов решения два:

Обращение к дилеру;
Самостоятельные работы.

В целом оба варианта рабочие, однако, и у первого, и у второго есть определенные недостатки.

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Рычаги передней подвески соединяют и удерживают элементы амортизационной системы

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля

Таблица: параметры амортизаторов «шестёрки»

Артикул	Диаметр штока, мм	Диаметр корпуса, мм	Высота корпуса (без учёта штока), мм	Ход штока, мм
2101–2905402 2101–2905402–022101–2905402–04 (перед)	12	41	217	108
2101–2915402–02 2101–2915402–04 (зад)	12,5	41	306	183

Пружины

На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.

Пружины являются упругим элементом, который обеспечивает клиренс и сглаживает удары при езде по неровностям

Стабилизатор

Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.

Для уменьшения кренов при поворотах в подвеске используется поперечный стабилизатор

Шаровая опора

Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.

Передняя подвеска содержит 4 шаровых опоры, которые соединяют рычаги и поворотный кулак между собой

Советы по эксплуатации

Отдельным пунктом хочется выделить советы по эксплуатации щеток. Необходимо контролировать, с какими жидкостями и веществами они контактируют. Химикаты с дорог, сомнительные омывающие жидкости и растворители снижают ресурс резинок.

Длительное пребывание под палящим солнцем и на сильном морозе ускоряют их старение и разрушение. Эксплуатация в таких условиях может вызвать преждевременный износ резинок даже на новых стеклоочистителях. Это, в свою очередь, влечет ряд забот о том, как менять резинки на дворниках, если они еще новые и дорогостоящие.

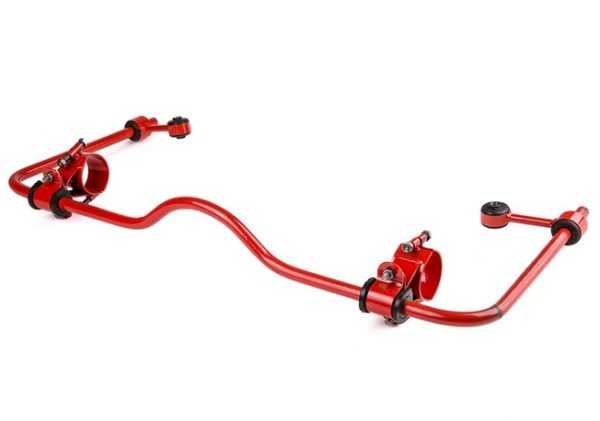

Что такое задний стабилизатор

Задний стабилизатор для ВАЗ 2107 представляет собой изогнутую штангу с-образной формы, устанавливаемую рядом с задним мостом «семёрки». Крепится стабилизатор в четырёх точках. Две из них расположены на рычагах задней подвески, ещё две — на задних лонжеронах «семёрки». Эти крепления представляют собой обычные проушины с плотными резиновыми втулками внутри (эти втулки и являются слабым местом всей конструкции).

Задний стабилизатор поперечной устойчивости для ВАЗ 2107 представляет собой обычную изогнутую штангу с крепежом

Сегодня приобрести задний стабилизатор и крепёж к нему можно в любом магазине запчастей. Некоторые водители предпочитают изготавливать это устройство самостоятельно, однако это весьма трудоёмкий процесс, который требует определённых навыков, которых у начинающего автолюбителя просто нет. Именно поэтому ниже будет рассмотрена замена втулок на готовом стабилизаторе.

Назначение заднего стабилизатора

Стабилизатор поперечной устойчивости на «семёрке» выполняет сразу две важнейшие функции:

это устройство даёт водителю возможность держать под контролем наклон шасси автомобиля, при этом усилие, действующее на развал задних колёс, практически не повышается;
после установки стабилизатора наклон подвески между осями автомобиля существенно меняется. В результате водитель получает возможность лучше контролировать автомобиль;
улучшение контроля над машиной особенно хорошо чувствуется на крутых поворотах. После установки стабилизатора не только уменьшается поперечный крен автомобиля на таких поворотах, но и проходить их можно на более высокой скорости.

О минусах заднего стабилизатора

Говоря о плюсах, которые даёт стабилизатор, нельзя не упомянуть и о минусах, которые тоже имеются. Вообще, установка стабилизатора до сих пор остаётся предметом ожесточённых споров между автолюбителями. Противники установки стабилизаторов обычно аргументируют свою позицию следующими моментами:

да, после установки заднего стабилизатора поперечная устойчивость существенно возрастает. Но это палка о двух концах, так как именно высокая поперечная устойчивость значительно облегчает срыв машины в занос. Это обстоятельство хорошо для тех, кто занимается так называемым дрифтом, но обычному водителю, оказавшемуся на скользкой дороге, это совершенно ни к чему;
если автолюбитель решил установить на свою «семёрку» задний стабилизатор, то ему настоятельно рекомендуется установить и передний, причём не обычный, а двойной. Эта мера поможет предотвратить чрезмерное расшатывание кузова автомобиля;
проходимость автомобиля со стабилизаторами снижается. На крутых поворотах такой автомобиль часто начинает цеплять стабилизаторами грунт или снег.

Таким образом водителю, задумавшемуся об установке стабилизаторов, следует как можно тщательнее взвесить все «за» и «против», и только после этого принимать окончательное решение.

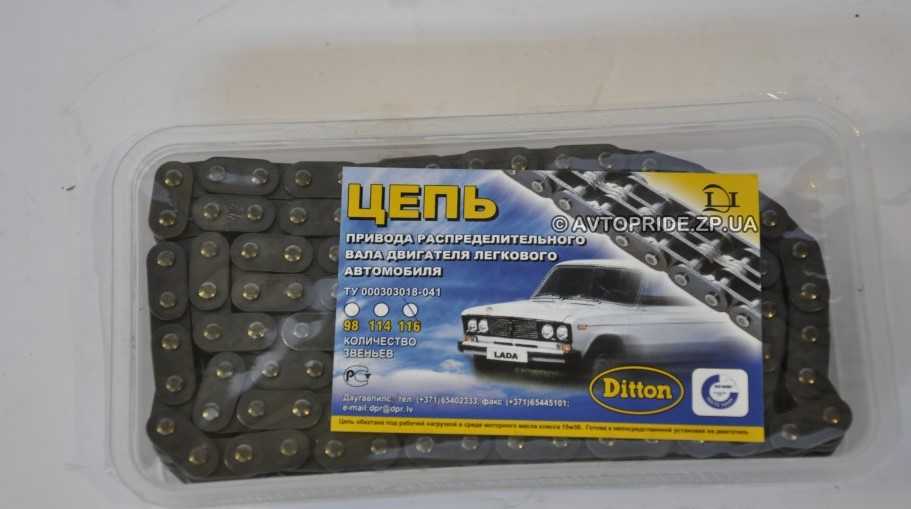

Цепь ГРМ на автомобиле ВАЗ 2106: оригиналы, аналоги, артикулы и цена

Технические характеристики привода: длина 1187 х число звеньев в цепи 116 х ширина 9.5 мм.

Наименование / артикул	Цена в рублях
ВАЗ 2103-1006040 116 зв. (CZ)	От 450
—/— 21030-1006040-01 (Ditton)	От 550
—/— 2103-1006549	От 450
—/— KZPC283789	От 650
—/— 2103-1006040-82	От 450
—/— 2103-1006154-82	От 450
—/— 2103-1006694-82	От 450
—/— 2103-1006671-82	От 450
—/— 2103-1006359-82	От 450
—/— 2103-1006898-82	От 450

Перед приобретением комплектующих уточните у менеджеров магазина совместимость детали с моделью ВАЗа. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.

При замене привода ГРМ не забывайте выставить метки на коленвале, распредвале. Не пренебрегайте правилом, в противном случае двигатель не запустится, будет нестабильно работать, сместиться угол опережения зажигания.

Какой производитель лучше: отечественный или импортный. Российские аналоги по качеству не уступают зарубежным. Стоит ли переплачивать решайте индивидуально, но все же прислушайтесь к мнению специалистов.

Причини износа цепи ГРМ на ВАЗ 2106

Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
Установка неоригинальных деталей, низкого качества изготовления;
Несоответствие длины, ширины, количества звеньев;
Агрессивный стиль вождения, скоростные режимы;
Критически высокие (низкие) температурные режимы.

Признаки износа цепного привода на ВАЗ 2106

Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение приводят к нарушению в работе системы зажигания;
Обильное количество дыма из выхлопной трубы из-за обогащения горючей смеси;
Появление сторонних звуков при работающем двигателе;
Силовой агрегат не запускается, стартер вращается.

Последствия несвоевременной замены цепного привода ГРМ

Износ поршней, вкладышей коленвала, распредвала, клапанного механизма;
Повышенный расход масла двигателем;
Деформация шестерней, головки блока цилиндров (ГБЦ).

Что произойдет, если длина цепи увеличится

Не получится корректно отрегулировать холостой ход на автомобиле, работа мотора будет нестабильной, не вровень с тактом. Настойка клапанов, датчика холостого хода не даст положительного результата.

В процессе работы не все звенья одинаково изнашиваются. Это нужно знать и учитывать при диагностике. При растяжении появляется сторонний шум, звенья налегают на звезду. Успокоитель, ограничитель и башмак также подвергаются нагрузке, деформируются. Самое страшное, когда звенья цепи перескакивают зубья звезды. На практике, от 1 до 4, но и этого вполне достаточно для вывода механизма ГРМ из строя, загиба клапанов.

Натяжение цепи ГРМ ВАЗ 2106

Выкручиваем колпачковую гайку, извлекаем ее;
Ключом храповика проворачиваем коленчатый вал автомобиля на полтора оборота. В момент проворота пружина на башмаке автоматически регулирует натяжение;
Проверяем шток натяжителя, он должен максимально уйти на глубину внутрь корпуса. Если этого не произошло, дополнительно проворачиваем коленвал;
Устанавливаем на штатное место колпачковую гайку, зажимаем ее.

Некоторые автомобилисты практикуют замену цепного привода посредством рассоединения звеньев старой, связыванием проволокой, протяжкой новой.

Подобное можно использовать, когда в пути и под рукой нет специального оборудования. В домашних условиях придерживайтесь установленного регламента.

Двигатели ВАЗ-2106 и их расход

Сначала разберемся, какое же количество бензина расходует «Шестерка». Начнем с того, что за время производства, на этот автомобиль устанавливалось 3 разных двигателя – от ВАЗ-21011 с 1,3-литровым объемом (модификация 21063), 1,5-литровый агрегат от ВАЗ-2103 (модификация 21061) и мотором на 1,6 литра (базовая модель ВАЗ-2106).

Количество потребленного бензина у каждого из моторов был свое. Так, расход топлива ВАЗ-2106 1,3 в городских условиях в условиях города составляет примерно 10,5 литра, на трассе – 7,7 литра, а в смешанном режиме – около 11 литров.

Недалеко от указанных показателей ушла модификация 21061. Расход топлива Ваз-2106 1,5 литра составляет: город – 12,0 л., трасса – 8,0 л., смешанный – 12 л.

В городских условиях – 8,0 л, на трассе – 10,9 л. и в смешанном режиме – 12,0 л. – такой расход топлива ВАЗ-2106 1,6 карбюратор.

Сразу отметим, что это приблизительные показатели, которые варьироваться могут в достаточно значительном диапазоне. Некоторые отмечают, что после определенного периода эксплуатации увеличился расход, причем сильно – до 14-16 литров в условиях города. То есть, получается, что обычный легковой автомобиль с посредственными характеристиками мотора, а расходует бензина как полноразмерный внедорожник.

Снятие старых дворников

На большинстве современных автомобилей применяется крепление типа «крючок». Его монтаж и демонтаж довольно прост.

Необходимо внимательно осмотреть место крепления щетки к поводку стеклоочистителя на предмет наличия фиксатора или ржавчины, которые могут препятствовать снятию.
Открыв фиксатор или обработав место соединения жидкостью WD-40 (если это необходимо), следует отвести рычаг от стекла в крайнее положение и, придерживая его, потянуть щетку вниз.
Опустить рычаг в исходное положение.

Очень важно не допустить удара рычага по стеклу под действием прижимной пружины! Поэтому операцию необходимо провести с осторожностью. Желательно, также, защитить ветровое стекло при помощи плотного покрывала. Если на вашем автомобиле установлено крепление иного типа, придется применить смекалку

Некоторые производители оснастили автомобили хитроумными креплениями типа Side pin, Pinch tab,Top lock, Push button. Но разобраться с ними не сложно, соблюдая разумную осторожность.

Если на вашем автомобиле установлено крепление иного типа, придется применить смекалку. Некоторые производители оснастили автомобили хитроумными креплениями типа Side pin, Pinch tab,Top lock, Push button

Но разобраться с ними не сложно, соблюдая разумную осторожность.

Нередко к комплекту новых щеток прилагается инструкция по снятию и установке. Это также поможет разобраться, как поменять щетки на дворниках с нераспространенным креплением.

Виды дворников

Перед тем как менять дворники на машине следует определить, какие дворники вам подойдут. Ассортимент этих расходных материалов довольно богат. На рынке представлены каркасные, бескаркасные и гибридные модели от разных брендов. Четкого разделения щеток на «плохие» и «хорошие» нет.

Каждый вид дворников включает в себя положительные и отрицательные качества. Бескаркасные и комбинированные превосходят своих каркасных собратьев по долговечности, ввиду отсутствия открытого каркаса, который может ржаветь, страдать от отложения солей и т.д. Каркасные стеклоочистители, в свою очередь, отличаются привлекательной ценой и, благодаря системе коромысел, лучше огибают ветровое стекло.

В любом случае, решающую роль играет применимость изделия на конкретном автомобиле и качество его изготовления. Приобретая щетки, необходимо руководствоваться рекомендациями производителя автомобиля. Большинство из них дают не только параметры применимых дворников, но и конкретные бренды с указанием номера в каталоге. Многие производители запасных частей и расходных материалов указывают на своей продукции модели и марки автомобилей, к которым применимы эти детали.

Но как поменять дворники, если эти варианты не подходят? Остается подобрать щетки, подобные установленным, при условии, что вы были довольны качеством их работы.

Необходимо произвести замеры обоих дворников

Это важно, так как размеры щеток у большинства автомобилей индивидуальны. А на некоторых водительский дворник больше пассажирского.

Сразу же нужно отметить несостоятельность вопросов: «как поменять каркасные дворники» и «как поменять бескаркасные дворники». Если форма ветрового стекла автомобиля не сложная, вы найдете подходящие варианты обоих видов. Вопрос скорее в правильном выборе креплений щеток к рычагам стеклоочистителя.

Очень важно точно определить вид крепления щетки. Это непросто, поэтому самым лучшим решением будет аккуратно снять щётки, подложив под рычаги дворников плотную ткань, оградив тем самым ветровое стекло от контакта с металлом, и отправиться с ними за новыми.

Неисправности подвески

Нельзя сказать, что подвеска ВАЗ 2106 ненадёжная, но с учётом качества наших дорог проводить диагностику и выполнять ремонтные работы время от времени всё же приходится. О возникновении той или иной неисправности можно судить по характерным симптомам, исходя из которых определить повреждённую деталь будет проще.

Стуки

Стуки могут появляться в разные моменты движения автомобиля, что указывает на следующие неисправности:

в начале движения. Свидетельствует о повреждении тяг заднего моста или кронштейнов, к которым они крепятся. Также могут износиться сами сайлентблоки. Для начала нужно осмотреть места крепления штанг и их целостность, проверить резинометаллические элементы. Неисправные детали заменить;
во время движения. При таком проявлении неисправности возможен выход из строя амортизаторов и их втулок либо ослабление крепежа. При сильном износе стучать также могут шаровые опоры;
при сжатии системы амортизации. Неисправность может проявляться при повреждении буфера отбоя и устраняется путём осмотра и замены повреждённых элементов.

Видео: причины стуков в начале движения

Увод машины в сторону

Причин, когда машину уводит от прямолинейного движения, может быть немало:

шины накачаны с разным давлением. Требуется проверка и корректировка воздуха;
неправильная установка развал-схождения. Такое может проявляться при повреждении одного из рычагов, их осей либо сильном износе сайлентблоков. Необходимо осмотреть переднюю подвеску, проверить правильность установки углов и при необходимости отрегулировать их;
деформация цапфы. Деталь нуждается в замене;
потеря упругости или поломка одной из пружин. Просевшую или вышедшую из строя пружину необходимо заменить;
шины имеют разный износ. При таком явлении шины подлежат замене;
нарушена балансировка. Необходима проверка балансировки и устранение дисбаланса;
повреждение штанги заднего моста, что привело к смещению узла. Требуется осмотр задней подвески и замена неисправного элемента.

Машину может уводить в сторону также и по другим причинам, не связанным с подвеской, например, при неполном растормаживании одного из колёс. В этом случае необходимо проверить тормозной механизм и устранить неисправность.

ослабли колёсные болты. Необходимо проверить и затянуть крепление;
чрезмерный осевой люфт передних колёс. Такой признак свидетельствует о выходе из строя ступичных подшипников либо ослаблении гайки ступицы. Требуется замена неисправных элементов или затяжка крепежа;
повреждение пружины. Подвеску осматривают и меняют повреждённую деталь. Правую и левую пружины рекомендуется менять одновременно, поскольку высота новой и старой детали будет разной;
поломка реактивных тяг, свободный ход во втулках. Необходима замена неисправных элементов;
износ или отсутствие смазки в шаровых опорах. При чрезмерном износе шаровую следует заменить. Если деталь не имеет износа, но скрипит, её следует смазать ШРБ-4;
повреждение или износ сайлентблоков передка. Резинометаллические элементы подлежат замене;
ослабло крепление рычагов или балки. Требуется проверка крепежа и затяжка в случае ослабления.

Ремонт ходовой части и трансмиссии

Чаще всего меняются вследствие износа резиновые втулки стабилизатора поперечной устойчивости и задних тяг, пыльники шаровых опор и пальцев рулевых тяг. Следом идет замена самих шаровых опор, рулевой трапеции и сайлент-блоков. Подшипники передних ступиц и задних полуосей нужно менять по мере их износа, неисправная деталь дает о себе знать характерным гулом.

Тормозные колодки — это расходный материал, а вот передние диски служат достаточно долго и меняются при обнаружении на рабочей поверхности выработки и борозд. Не столь уж большой редкостью являются трещины в передней балке. Мелкие дефекты можно устранять с помощью сварки, но надо иметь в виду, что такой ремонт авто — временный, треснувшая балка будет разрушаться дальше.

В тормозной системе нередко выходят из строя рабочие цилиндры, стоящие на колесах. Это происходит из-за того, что приходят в негодность резиновые уплотнительные кольца. Автолюбителям хорошо известно правило: проще один раз заменить рабочий тормозной цилиндр, чем много раз резиновые сальники. Не так часто, но все же бывают проблемы с главным тормозным распределителем и рабочим цилиндром сцепления по той же причине.

Детали трансмиссии, хорошо известные владельцам «классики», это детали сцепления, которые достаточно трудно менять на авто ВАЗ 2106 своими руками. Это диск сцепления и выжимной подшипник, срок «жизни» которых колеблется от 20 до 50 тысяч км в зависимости от качества изделия.

Трудность в том, что для замены этих деталей требуется снять коробку передач, а перед этим — карданный вал. В последнем установлены 2 крестовины, которые служат ориентировочно 20 тысяч км. Узел трансмиссии, который иногда дает о себе знать непрерывным гудящим звуком различной громкости и тональности — редуктор заднего моста. Ремонт его обходится дорого, поскольку без привлечения серьезного специалиста здесь не обойтись.

Автолюбитель может с целью экономии лишь снять редуктор с автомобиля, чтобы отвезти его мастеру для ремонта и последующей настройки, а потом поставить обратно. Коробка передач ВАЗ 2106 достаточно надежна, только в последних 5-ступенчатых моделях иногда наблюдались некоторые проблемы именно с 5 передачей. Результат такой же, как и с редуктором — поездка к специалисту.

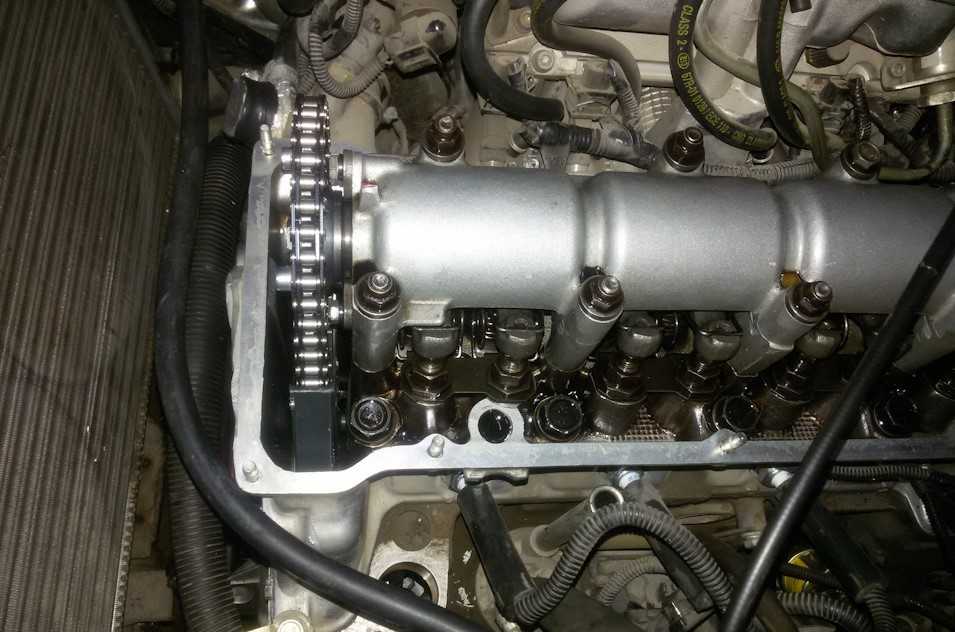

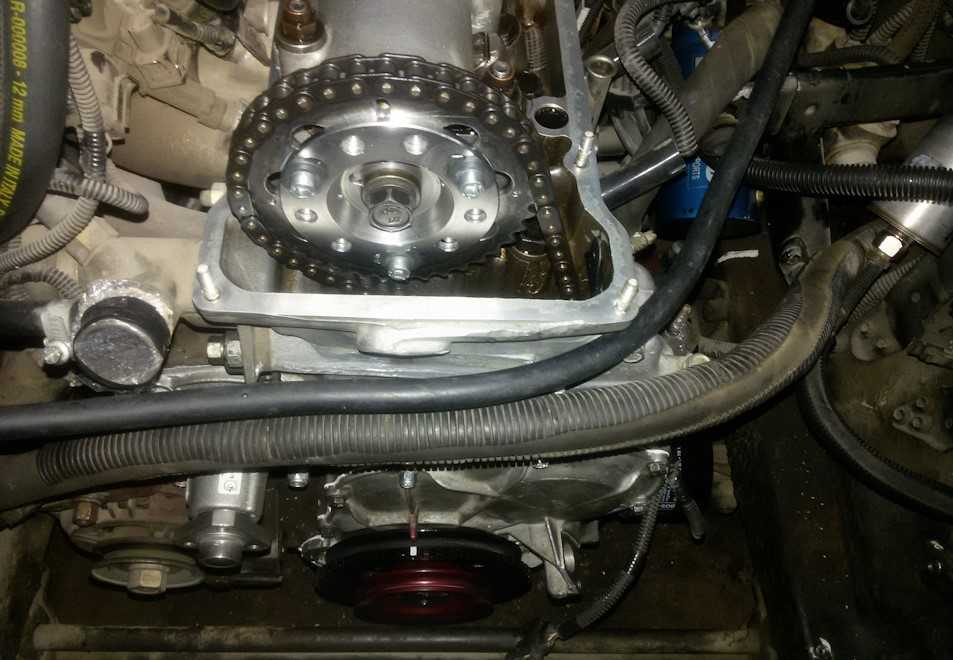

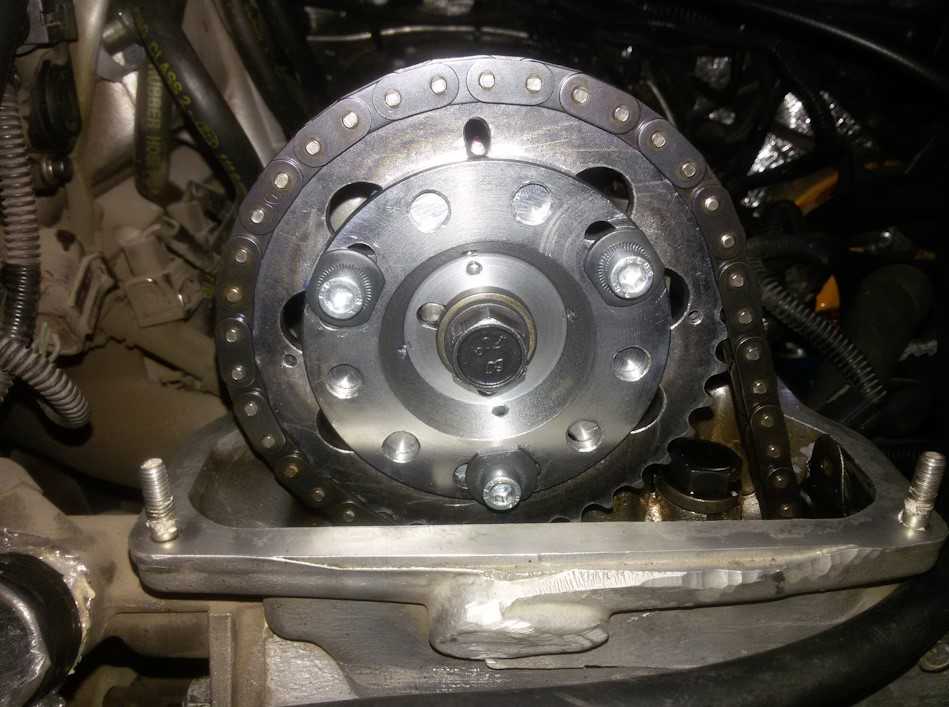

3.15. Замена цепи привода распределительного вала

ПОРЯДОК ВЫПОЛНЕНИЯ

Для удобства снимаем радиатор двигателя (см. Замена радиатора двигателя). Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Выставляем метку шестерни распределительного вала напротив прилива корпуса подшипников. Снимаем ремень генератора (см. Замена ремня привода генератора), шкив насоса охлаждающей жидкости (см. Замена насоса охлаждающей жидкости). Снимаем натяжитель цепи привода распределительного вала (см. Замена натяжителя цепи привода распределительного вала). Расконтриваем и отворачиваем болт крепления звездочки распределительного вала (см. Замена распределительного вала и рычагов клапанов). Снимаем цепь со звездочки распределительного вала (см. Замена прокладки головки блока цилиндров). Снимаем шкив коленчатого вала (см. Замена передней манжеты коленчатого вала).

Ключом «на 10» отворачиваем три болта крепления поддона картера к крышке,..

…а также шесть болтов и три гайки крепления крышки привода распределительного вала к блоку.

Снимаем крышку с двигателя.

Ключом «на 17» отворачиваем болт крепления башмака натяжителя…

…и снимаем башмак натяжителя.

Отгибаем край стопорной шайбы болта крепления звездочки привода масляного насоса…

…и ключом «на 17» отворачиваем болт крепления звездочки привода масляного насоса.

Снимаем болт вместе с шайбами.

Снимаем звездочку.

Ключом «на 10» отворачиваем ограничительный палец цепи и снимаем его.

Снимаем цепь привода распределительного вала.

Снимаем звездочку с носка коленчатого вала (см. Разборка коленчатого вала). Устанавливаем новые детали механизма привода распределительного вала в обратной последовательности. После чего надавливаем на башмак натяжителя пальцем, натягивая цепь.

Проверяем одновременное совмещение меток на звездочках коленчатого вала и блоке цилиндров (цепь снята для наглядности), а также меток на звездочке распределительного вала и корпусе подшипников (см. Регулировка зазора между рычагами и кулачками распределительного вала).

Заряжаем натяжитель цепи (см. Замена натяжителя цепи привода распределительного вала), устанавливаем его на прежнее место и натягиваем им цепь. Регулируем угол опережения зажигания (см. Регулировка угла опережения зажигания).

предыдущая страница3.14. Замена шестерни привода масляного насоса

следующая страница 3.16. Замена валика привода вспомогательных агрегатов
