Звуковой сигнал ваз 2110

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сходу, что работаем мы только с вольтметром. Напряжение «12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» инспектируют по другому: хоть какой из щупов подключают к клемме с плюсовым напряжением, и потом 2-ой щуп соединяют с исследуемым проводом.

Как подключать вольтметрРазглядим ошибку: один щуп подключён к «массе», 2-ой – к исследуемой клемме, и вольтметр указывает «0». Здесь делают вывод о наличии потенциала «массы», но это – некорректно! При разрыве контакта с «массой» устройство тоже покажет «0». Другими словами, цифра «0» не несёт внутри себя инфы.

Годится ли гудок от Волги?

Можно ли использовать в «десятке» сигнал от Волги, как установить и как подключить его самостоятельно? В ВАЗ 2110 допускается установка волжского гудка, причем последние могут быть как старого, так и нового образца. Особой разницы между этими деталями нет, разве что тональность будет немного отличаться. Ну и, разумеется, стоимость. Но учтите, что произвести монтаж путем простой замены девайса не выйдет.

Суть заключается в том, что к штатному девайсу подключены два кабеля — один с отрицательным выходом, который идет от кнопки на рулевом колесе, а другой — с положительным. Последний подключен постоянно, он также питает и вентилирующее устройство радиаторного узла. А в волжских девайсах используется только один кабель — положительный, поскольку масса в данном случае подается через корпус, то есть от крепления к кузову транспортного средства. Помимо этого, нужно также учитывать, что в обоих системах используются разные потребители тока — на штатные варианты требуется не более 5 ампер, в то время как на волжские — по 8 ампер на каждый. В итоге получается 16 ампер (автор видео — Мастер Брюс).

Соответственно, для правильного подключения в ВАЗ 2110 изделия от Волги потребуется четырехконтактное реле, вариантов его установки у вас несколько:

• в салоне транспортного средства, в монтажном блоке с предохранителями;
• в моторном отсеке, но в данном случае учтите, что реле следует надежно заизолировать, чтобы не допустить попадания влаги.

Какие ЭБУ устанавливают на Ваз 2110

Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.

Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются

Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

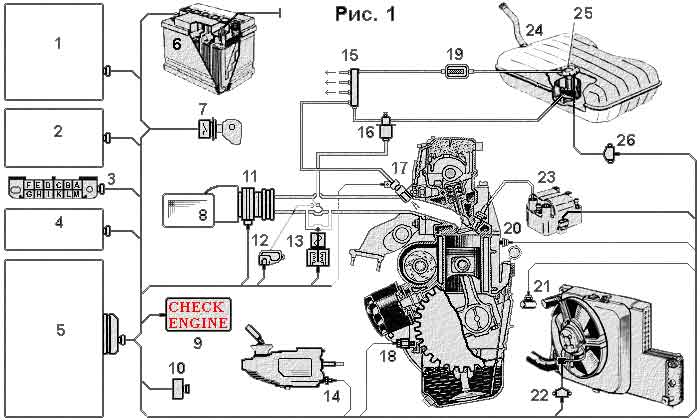

Структурная система управления Январь 4

Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.

Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110

Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.

ЭБУ Bosch M1.5.4

Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.

Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:

1. “Январь-5.1.2” для 16-ти (2112-1411020-71).
2. “Январь-5.1.1” для 8-ми (2111-1411020-71) клапанных двигателей.

Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

ЭБУ ВАЗ 2110 Январь 5.1

От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП “Автэл” выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ “Январь 5.1.х” с измененной аппаратной частью.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).

В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”.  Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

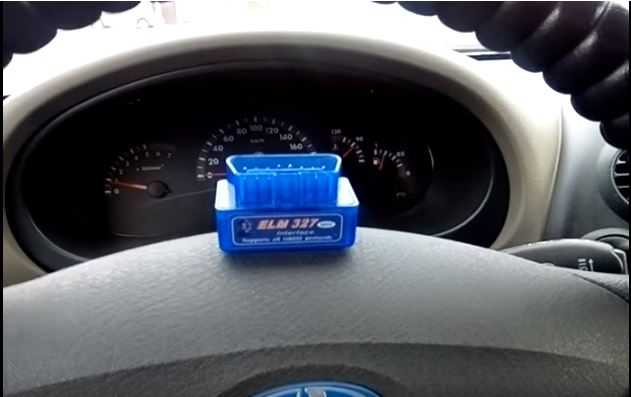

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный.
2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Видео «Наглядная инструкция по установке волжского сигнала на ВАЗ 2110»

Как не допустить ошибок при установке клаксона от Волги на «Десятку» — подробная инструкция с описанием всех нюансов приведена ниже (автор ролика — Виталий Вирясов).

Сегодня мы вкратце изучим основные характеристики и проблемные моменты звукового сигнала, устанавливаемого на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Итак, с завода на ВАЗ-2110 устанавливается звуковой сигнал типа  20.3721 Применяемость —  автомобили ВАЗ-2110 и модиф.; мотоциклы ИМЗ. Конструктивные особенности: безрупорный. Кстати благодаря именно этой конструктивной его особенности он очень тихий и приходится вместо него устанавливать альтернативные звуковые сигналы, которые мы рассмотрим в отдельной статье.

Технические характеристики звукового сигнала: — номинальное напряжение: 12 В; — потребляемый ток: 5,0 А;  — уровень звукового давления на расстоянии 2 м не более 105…118; — основная частота звучания: 430. ..490 Гц;  — схема 2-х проводная;  — масса: 0,36 кг.

Основной изготовитель  — АО ЛЭТЗ

Звуковой сигнал на автомобилях десятого семейства располагается под декоративной решеткой радиатора. Основными проблемами в работе звукового сигнала является окисленность клемм, вот они на фото ниже

Для демонтажа звукового сигнала достаточно открутить вот эту гайку ключем на 13

Для регулировки тональности сигнала нужно плоской отверткой регулировать этот регулировочный винт:

Вот вроде и вся информация про стоковый клаксон на десятках, стоит отметить что все же его звучание настолько уныло, что мы настоятельно рекомендуем поставить вместо него альтернативный звуковой сигнал.

Источники

• http://vazikov.ru/vaz-2110-2111-2112/ustanovka-novogo-zvukovogo-signala-na-vaz-2112.html
• http://avtozam.com/vaz/2110/ne-rabotaet-zvukovoj-signal/
• http://www.vazdriver.ru/zvukovoy_signal_vaz2110_vaz2111_i_vaz2112.html

Способы устранения поломки

Если схема клаксона нарушена и гудок перестал работать, то есть несколько вариантов решения проблемы:

1. Для начала следует произвести диагностику предохранительного устройства. Если эта деталь выгорела, то ее нужно просто заменить на новую, устройство расположено в монтажном блоке. Процесс замены не займет много времени, справиться с такой задачей сможет любой автолюбитель. Если замена предохранителя дала результаты, но уже спустя какое-то время гудок опять перестал работать, то скорей всего, причина кроется в скачках напряжения в бортовой сети. Перегрузка способствует ускоренному перегоранию предохранительного элемента, поэтому придется искать источник нагрузки и решать проблему. Для этого воспользуйтесь мультиметром или обратитесь за помощью к электрику.
2. При неисправности непосредственно клаксона устройство подлежит замене. Если диагностика путем прямого подключения к аккумуляторной батарее не дала результатов, то скорей всего, причина кроется в самом устройстве, которое нужно поменять.
3. Короткое замыкание. Для диагностики вам потребуется мультиметр и немного опыта. С помощью тестера вы сможете найти замыкание, если же вы никогда ранее не сталкивались с такой задачей, то лучше обратиться за помощью к специалистам.
4. Если стерлись прижимные контакты либо контактное кольцо, то вышедшие из строя элементы подлежат замене. Не факт, что вы сможете купить новые контакты или кольцо, поэтому вероятнее всего, придется менять клаксон в сборе.
5. Еще одна причина, по которой гудок не работает — это окисление внутренних контактов. Со временем эксплуатации, как сказано выше, на них собирается грязь и отложения, что приводит к препятствованию возникновения звука. Можно попробовать разобрать рулевое колесо машины, после чего произвести очистку внутренних контактов и собрать руль (автор видео — канал Александр Амочкин Коломна ААК).

Если вы столкнулись с проблемой неработающего клаксона, то вам наверняка будет интересно, как произвести его замену:

В первую очередь нужно демонтировать рулевое колесо. Для этого снимите накладку и выкрутите болты, которые крепят руль.

После того, как руль будет демонтирован, можно произвести очистку контактных дорожек, возможно, это поможет решить проблему

Обратите внимание на то, чтобы проволочные контакты в колонке были максимально чистыми.

Выкрутите два самореза, которые расположены под пластиковой накладкой. После демонтажа накладки вы сможете увидеть контактную пластину, есть вероятность, что проблема кроется именно в ней

Зачистите контакты и проверьте работоспособность сигнала. Если гудок не работает, то с помощью гаечного ключа на 24 вам нужно будет отвернуть гайку, но выкручивать до конца ее не нужно.

Далее, сам руль необходимо потянуть на себя, для этого придется приложить усилия. Можно попробовать сдвинуть колесо, постукивая по нему с разных сторон. Когда вы почувствуете, что руль поддался, гайка откручивается до конца.

После демонтажа рулевого колеса приступаем к снятию клаксона. Под решеткой радиаторного узла расположен модуль, его необходимо демонтировать, для этого выкрутите гайку на 13 и отсоедините разъем.

Установите новый, поставьте на место руль и проверьте работоспособность звукового сигнала.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Поглядим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красноватый провода. Проверьте напряжения на их. В большинстве случаев не звонится «масса» на чёрном проводе. Но может быть, необходимо почистить сам разъём.

Обычно при обрыве «массы» используют ещё одну шпильку – ту, которая подключается к спирали подогрева стекла. Если не приходит «плюс» на красноватый провод, проверяем «лягушку». Здесь всё просто:

1. Отключаем от концевика разъём с 2-мя проводами;
2. Ключами «на 17» ослабляем затяжку 2-ух гаек: удерживая нижнюю гайку, вращаем верхнюю;

None Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Хотим фуррора.
