Замена сайлентблоков рычага lada 2109i (ваз 2109i) своими руками

Сайлентблоки ВАЗ 2109 — необходимая замена важных элементов подвески

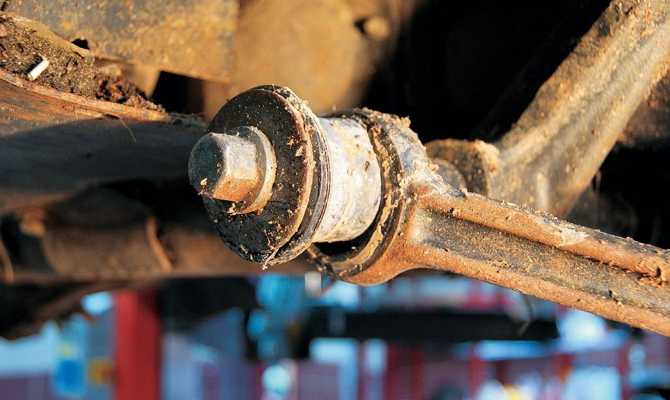

Для гашения вибраций и исключения их передачи на кузов автомобилей ВАЗ в местах соединения элементов подвески с несущей частью используются специальные резинотехнические шарниры – сайлентблоки.

Эти элементы относятся к расходным материалам и в случае сильного износа они просто заменяются на новые. Сайлентблоки ВАЗ-2109 в среднем отхаживают 50-70 тыс. км, после чего их приходится менять. Причем замене подлежат как шарниры передней подвески, так и задней.

Отметим, что указанный пробег – усредненный и точно определить, сколько отходят шарниры невозможно. Поэтому периодически следует делать ревизию подвески. Трещины, расслоение, значительное выдавливание резиновой прослойки в шарнире указывает на крайнюю степень износа и надобность в замене.

Меняем сайлентблоки передней подвески ВАЗ 2109

Из представленной статьи мы узнаем, как поменять сайлентблоки на ВАЗ 2109 вернее нижнего рычага передней подвески. Сразу можно отметить, что замена салейнтблоков не приятное занятие и относится к категории повышенной сложности. Но если приноровится и понять, как это делается, то проблем возникнуть не должно.

ЗАМЕНА ПЕРЕДНИХ САЙЛЕНТБЛОКОВ ВАЗ 2109, нам понадобится такой инструмент:

Новые сайлентблоки ВАЗ 2109.

Мыльная вода (моющее средство или жидкое мыло).

Газовая горелка или другой источник огня.

Кусок трубы такого диаметра, чтобы в него свободно входил сайлентблок.

Зубило и молоток.

Работу лучше всего проводить на смотровой яме или подъемнике.

Итак, поехали. Замена сайлентблоков ВАЗ 2109 начинается, как и любая другая работа с разборки и демонтажа.

Открутите нижний рычаг. Для этого открутите, используя головку с удлинителем: гайку растяжки, гайку крепления к кузову, а также стойку стабилизатора и два болта шаровой опоры. Потребуется не мало усилий для того чтобы сорвать прикипевшие и заржавевшие гайки, если не выходит, используйте WD-400 или погрейте соединение. В случае если гайка растяжки не откручивается даже после всех выше предложенных способов, открутите краб, затем зажмете его в тиски и повторите попытку.

Далее зажмите в тисках снятый рычаг и при помощи лампы или факела попробуйте выжечь старый сайлентблок из посадочного гнезда. Если вам данный способ не подходит, тогда вам придется выпрессовывать сайлентблок, используя специальный съемник или те же тиски, но при помощи огня это сделать проще и быстрее.

После того как сайлентблок немного прогорел, извлеките его при помощи отвертки или зубила, он должен легко выйти.

Когда все готово, можно начинать замену сайлентблоков передней подвески на новые. Для этого понадобится мыльная вода, хорошенько обработайте мыльным раствором посадочное гнездо, затем установите новый сайлентблок как показано на фото и легонько, помогая отверткой, начинайте запрессовывать его в отверстие. Можно также нанести неразбавленное жидкое мыло прямо в отверстие, тогда сопротивление будет намного меньше. С первого раза может не получиться, но не спешите отчаиваться, посмотрите, что и где «не пускает», заправьте, используя лопатку, добавьте мыла и снова приступайте к работе.

Когда сайлентблок войдет наполовину, уберите трубу и дожмите все до конца. Будьте внимательны, не спешите, чтобы не «закусить» резиновый сайлентблок, или не установить его наперекосяк. Не забывайте про мыло, добавляйте его по больше.

Когда дожали до предела, проверьте, одинаково ли выступает сайлентблок с каждой стороны. У вас должно выйти примерно так, как показано на картинке.

Теперь пришло время заменить сайлентблок рычага «ромашки». Здесь все намного проще, срубите, используя зубило, старые, после чего установите новые на место. Используя все те же тиски, запрессуйте их в посадочное отверстие. При помощи молока и наставки произведите доводку.

С другой стороны все делается аналогично.

Финальную дотяжку гаек делайте, когда машина будет «на земле»

Третий этап по замене сайлентблоков: закупка и подготовка необходимого инструментария

Обозначим перечень материалов и инструментов, которые следует подготовить, чтобы положительно воплотить на деле все советы о том, как поменять задние сайлентблоки на ВАЗ 21099.

Комплект новых сайлентблоков для автомобиля ВАЗ 2109 (приобретается на усмотрение владельца авто, его взглядов на качество и цену товара, доступность доставки)
Набор торцовых головок и ключей, иногда приходится их подбирать на месте проведения работ, поэтому стоит запастись ими на все непредвиденные случаи.
Набор накидных ключей. Они приходятся при выполнении монтажных работ.
Специальный комплект для съема задних сайлонблоков (рекомендуется промышленного образца). На рынке продавцу его можно назвать: «Съемник шаровых опор и шарниров». Стоит он в среднем 500-1200 рублей. Но можно использовать дедовский метод – молоток и зубило.
Металлическая щетка. Она понадобится в период очистки деталей, посадочного места от грязи, ржавчины и других чужеродных наслоений, мешающих работе системы подвески.
Монтировка. Необходима для выполнения силовых работ, в основном по монтажу балки и крупных сегментов задней части машины.
Домкрат (2 штуки).
Ключи для колесных болтов. Понадобятся в том случае, если задумали снять покрышки, чтобы освободить лучший доступ к месту ремонта. Хотя снимать колеса не обязательно, для ремонта достаточно домкратами машину защитить от качания.
Кувалда, молоток, зубило, если придется силой выбивать старые детали.
Деревянные колодки (2 шт.) или металлические подставки под машину. Их задача: зафиксировать кузов машины в нужной позиции.

Инструменты

Таким образом, предстоит основательная подготовительная работа по сбору информации о неисправной детали, изучение всех особенностей устройства подвески, чтобы четко знать и понимать, как поменять задние сайлентблоки на ВАЗ 2109 самостоятельно. И стоит ли за это браться, может, лучше довериться специалисту, особенно в случае, если в гараже очень мало накоплено инструментария, и его следует докупить или выпросить у друзей.

Замена сайлентблоков в передней подвеске

Теперь о том, как проводиться замена сайлентблоков передних рычагов ВАЗ-2109. Для этого:

Вывешиваем переднее колесо, снимаем его;
Откручиваем крепеж рычага к шаровой опоре;
Откручиваем гайку крепления стойки стабилизатора и снимаем ее с рычага;
Разболчиваем крепление рычага к кронштейну кузова и внимаем его с авто;
Сайлентблок переднего рычага ВАЗ-2109 можно извлечь несколькими способами – выпалить его, выбить или выпрессовать съемником или тисками;
Подготавливаем посадочное место шарнира – очищаем его от ржавчины и остатков резины напильником. После обильно смазываем его мыльным раствором;
Делаем на сайлентблоке небольшую фаску и центрируем его в проушине рычага;
Запрессовку делаем тисками. Устанавливаем рычаг с сайлентблоком между губок тисков, выравниваем положение шарнира относительно отверстия, а затем медленно стягиваем тиски, при этом периодически проверяем, ровно ли входит шарнир.
После того, как втулка сайлентблока упрется в губки тисков с двух сторон, извлекаем рычаг и окончательно садим шарнир на место;

После этого ставим рычаг на авто. Аналогичную операцию проводим и с другой стороны передка авто. После всех работ проверяем затяжку крепежных элементов. Даже если все работы делать самостоятельно, справиться можно за 1 день.

Замена резинотехнических шарниров на задней подвеске

Далее о том, как все меняется. Сначала рассмотрим, как делается замена задних сайлентблоков ВАЗ-2109. Чтобы выполнить операцию, потребуется:

Смотровая яма;
Домкраты;
Инструменты (наборы ключей, молоток, наставки);
Тиски слесарные;
Монтировкой;
Стяжки для пружин;
Мыльный раствор;
Съемники для резинотехнических шарниров;

Сначала делается замена сайлентблоков задней балки ВАЗ-2109. Для этого:

Ставим авто на яму, выдомкрачиваем задок с одной стороны, снимаем колесо;
Откручиваем гайку болта крепления балки к кузову, извлекаем болт;
Монтировкой отжимаем вниз балку, чтобы вывести ее из кронштейна, фиксируем в таком положении (путем установки деревянной проставки между балкой и кузовом);
Молотком аккуратно выбиваем изношенный шарнир;
При помощи приспособления (длинного болта с гайкой, двух широких шайб и отрезка трубы) запрессовываем новый элемент, предварительно обильно смазав посадочное место и сам шарнир мыльным раствором;
Устанавливаем балку в кронштейн, и фиксируем крепежным болтом;

После этого делается замена сайлентблоков задней стойки ВАЗ-2109:

Откручиваем крепление стойки к кузову (вверху) и балке (внизу);
Отжимаем балку вниз, чтобы стойка опустилась вниз и пружина разжалась;
Извлекаем стойку;
При помощи съемника сайлентблоков извлекаем шарнир из корпуса стойки (внизу);
Тисками запрессовываем новый сайлентблок;
Стяжками стягиваем пружины, после чего ставим стойку на место и закрепляем;
Снимаем стяжки;

Аналогичные операции проводятся и с другой стороны задка авто. После сборки следует проверить затяжку всех крепежных элементов, которые разболчивались. Повторно это следует сделать и после пары дней эксплуатации авто.

3 Снятие и установка сайлентблоков передних рычагов на ВАЗ 2109

Как приспособление для запрессовки сайлентблоков можно использовать конструкцию из стального болта М12, высокой гайки, втулки или трубки с диаметром, равным диаметру отверстия в рычаге, и широкой шайбы. Чтобы вытащить старый сайлентблок из рычагов, можно также использовать паяльную лампу.

Запрессовка конструкцией из стального болта М12 с гайкой

Установите автомобиль на смотровую яму. При необходимости снимите защиту картера (если таковая имеется). Далее открутите гайки крепления болтов рычагов. После этого открутите гайку крепления к кузову, стойке стабилизатора, болты шаровой опоры. Чтобы открутить гайку, которая крепит растяжку к рычагу, необходимо очистить резьбу от грязи и пыли и смазать WD-40. Для откручивания гайки используйте ключ на 24″ с мощным плечом. Как показывает практика, она выкручивается весьма сложно, поэтому, чтобы не тратить время и силы, можно снять рычаг вместе с растяжкой, для чего слегка ослабьте гайку и открутите три болта крепления «краба» к кузову, а далее гайку можно будет выкрутить, зажав рычаг в тисках.

После снятия рычага растяжки. Для этого можно зубилом выбить старый сайлентблок. Вытащив остатки старой резинки, необходимо очистить проушину рычага от грязи и ржавчины и смазать мыльным раствором. Далее зажмите рычаг в тиски и установите новый сайлентблок. Для уверенности можно добить его кувалдой с двух сторон.

Проушина рычага в грязи и ржавчине

Новая втулка с первого раза встанет в лучшем случае наполовину, при этом предварительно сайлентблок и очищенное отверстие в рычаге обязательно смажьте мылом. Чем больше мыла, тем легче будет протаскивать в проушину. Помните, что для запрессовки нового рычага потребуется больше времени и усилий, чем в случае с заменой резинок в растяжке. После того как сайлентблок правильно встанет на место, соберите рычаг в обратной последовательности и затяните болты до упора, опустив автомобиль на землю. После замены рекомендуется сделать развал-схождение.
