Инструкция по замене рулевой тяги и рулевых наконечников ваз 21104

Нужно ли делать развал-схождение при замене рулевой рейки?

В заключение хотел бы обсудить с Вами вот такой вопрос, которым задаются, наверное, все, кто собирается заменить или ремонтировать рулевую рейку: надо ли после ремонта или замены рулевой рейки регулировать развал-схождение? Бытует мнение, что делать это надо обязательно, лично я считаю, что углы установки колес при таком ремонте НЕ нарушаются, а потому регулировать их не обязательно. При замене рулевой рейки, как и при ее ремонте, геометрия подвески никоим образом не меняется, рулевые тяги откручиваются от рейки, а затем прикручиваются обратно, при этом все размеры остаются прежними.

Другое дело, если при замене рулевой рейки, Вы поменяете еще и рулевые тяги в сборе или хотя бы рулевые наконечники. Вот в этом случае, вряд ли Вам удастся точно подогнать длину новых рулевых тяг, а потому регулировка углов установки колес просто необходима.

В этой статье мы рассмотрели вариант замены рейки без рулевых тяг и наконечников, а потому процедура замены рулевых наконечников Калины будет рассмотрена в отдельной статье.

Диагностика/ Определение поломки

Каждый автомобиль имеет слабые места. У ВАЗ 2112 – это наконечник рулевой тяги. Эта деталь составная часть рулевого управления автомобиля. Рулевыми наконечниками на ВАЗ двенадцатого поколения заканчиваются рулевые тяги. Тяги меняют редко, а вот наконечники рулевых тяг подлежат замене каждые 40 тысяч километров пробега автомобиля.

Рулевые наконечники Ваз 2110 (на фото невооруженным взглядом виден износ)

Но это средний и приблизительный показатель. Срок службы рулевого наконечника зависит от манеры езды владельца автомобиля и условий, в которых эксплуатируется авто.

Неполадку в рулевом управлении может заметить любой водитель транспортного средства. Основные признаки необходимости замены рулевых наконечников на ВАЗ 2010 такие:

• затрудненное управление автомобилем, особенно на поворотах;
• сильный шум и постукивание с одной или с двух сторон спереди, на поворотах проявляется сильнее;
• протектор на шинах протирается неравномерно.

В последнем случае, скорее всего, проблема не только с наконечниками. Необходимо провести диагностику передней подвески в целом. Возможно, заменой рулевого наконечника дело не обойдется.

Рулевые наконечники в автомобиле ВАЗ 2110 – это шарнирное соединение. Износ в шарнире наконечника приводит к неисправности в рулевом управлении. Проверить рулевые наконечники на ВАЗ 2110 можно самостоятельно.

Комплект новых рулевых наконечников Ваз 2112

В первую очередь визуально. Чтобы осмотреть наконечник с левой стороны автомобиля, необходимо вывернуть руль до предела вправо, для осмотра правого рулевого наконечника – выкрутить руль влево

Следует обратить внимание на резиновый пыльник, которым защищен наконечник рулевых тяг. Если он разорван или треснул, то пришло время замены наконечников

Через отверстие в пыльнике в шарнир попадает пыль и грязь, что приводит к более быстрому износу рулевого наконечника.

Для проведения второго этапа диагностики необходимо домкратом поднять одну из сторон автомобиля, чтобы колесо было свободно подвешено в воздухе. Рукой подергать наконечник, если есть хоть какой-то люфт, то надо заменить рулевой наконечник. Менять следует наконечники с двух сторон. Не стоить экономить и менять один наконечник, лучше сэкономить на услугах мастера СТО и провести процедуру замены самостоятельно.

Признаки и причины поломки рулевого механизма ВАЗ 2110

1. Увеличенный свободный ход рулевого колеса. Причиной этому может быть увеличение зазора между упором рейки и её гайкой. Сопутствующими причинами может быть износ резинометаллических деталей и ослабление крепление гаек шаровых тяг, появление зазора в шарнирах.
2. Шум и стук в рулевом управлении. Очень часто помимо причин описанных в п.1, источником проблемы может быть ослабление рулевого механизма или болта крепления нижнего фланца эластичной муфты на валу шестерни.
3. Тугое вращение рулевого колеса. Источником неисправности может быть повреждение подшипника верхнего вала рулевой колонки, дефект в опорной втулке или в упоре рейки. Причина может быть и в износе подшипника верхней опоры стойки подвески, выходе из строя деталей шаровых тяг или телескопической стойки.

Стоит также сказать, что устранение неисправностей рулевой рейки относится к приоритетным задачам ремонта авто, т.к. в противном случае это грозит летальным исходом.

На начальных этапах эксплуатации стуки в рейке устраняются подтягиванием соответствующей упорной гайки. Однако после 200 тыс. км. для устранения люфта потребуется замена рулевой рейки ВАЗ 2110.

Как на Калине поставить руль прямо?

После ремонта или замены рулевой рейки руль не всегда удается поставить так, чтобы он смотрел прямо, потому у многих автолюбителей возникает вопрос: как Калине поставить руль прямо? Действительно, когда при движении по прямой руль стоит прямо, то это не только приятно, но и удобно. За него просто удобнее держаться.

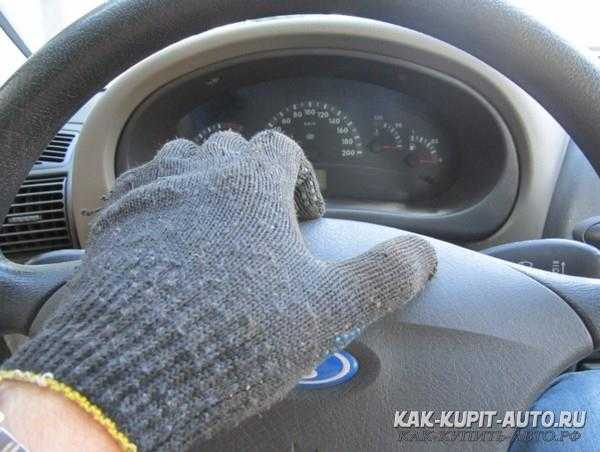

Чтобы затем выставить руль прямо, сначала, во время движения по прямой, сделайте отметку в верхней точке руля, а когда приедете к месту ремонта, то поставьте руль так, чтобы эта точка была в самом верху. Далее потяните на себя центральную часть руля, она отсоединится и окажется у Вас в руках.

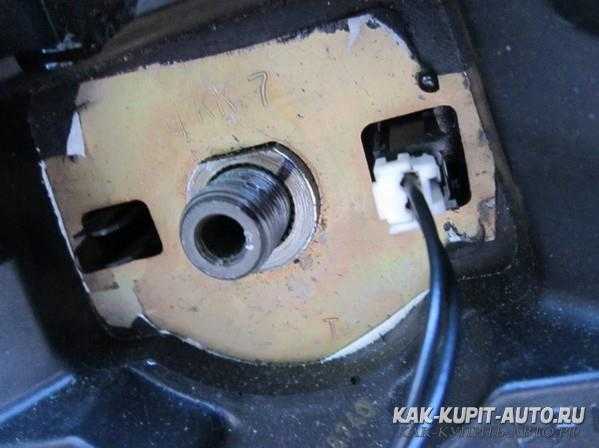

Клеммы звукового сигнала надо отсоединить, центральную часть рулевого колеса можно отложить в сторону.

Ключом на 24 откручиваем гайку крепления рулевого колеса к рулевому валу.

Не забудьте отметить маркером положение рулевого колеса относительно вала.

А теперь берем руль двумя руками (на 9 и на 3 часа) и попеременно покачивая каждой рукой к себе и от себя, аккуратно снимаем рулевое колесо со шлицов рулевого вала. Как только руль снимется со шлицов, поворачиваем его в то положение, которое Вам нужно (то есть ставим прямо) и снова надеваем на шлицы. Теперь, при движении прямо, руль у Вас будет тоже смотреть прямо.

У меня руль слегка косил вправо, поэтому я переставил его на один шлиц влево, вот так:

Пошаговая инструкция замены

Перед тем, как проводить ремонт, обязательно совершите небольшую подготовку – все резьбовые соединения покройте обильным слоем проникающей смазки типа WD-40. В противном случае замена рулевых наконечников ВАЗ 2112 может оказаться очень сложной, несмотря на то, что цена комплекта их составит примерно 450 рублей (плюс к этому прибавить стоимость новых гаек и шплинтов). Но последние имеют очень низкую цену, а у многих автомобилистов и вовсе имеется большой запас в гараже.

Для проведения ремонта вам потребуется следующий инструмент:

1. Домкрат, баллонник и упоры – стандартный комплект, который необходим при снятии колес.
2. Рожковые ключи на «19», «22», «24» и «27».
3. Вышеупомянутая проникающая смазка.
4. Съемник для наконечников.
5. Плоскогубцы, щипцы.

Если все печально, то потребуется источник огня. О том, для каких именно целей он нужен, будет рассказано немного ниже. Открываете капот и внимательно смотрите, где находятся болты и регулировочный винт. На ВАЗ 2112 замена рулевых наконечников занимает немного времени, вот только есть один нюанс – регулировка схождения колес обязательна.

Поднимаете на домкрате одну сторону и устанавливаете под днищем опору – деревянные бруски. Снимите колесо и поверните руль в крайнее положение (при работе с левой стороны вправо и наоборот). Ключом на «22» выкрутите гайку с шарнира наконечника, предварительно вытянув шплинт. Установите специальный съемник и вкручивайте его до тех пор, покуда палец не выйдет из поворотного кулака. Наживите гайку обратно и установите шарнир в кулак. Теперь нужно выкрутить болты, которые сжимают наконечник рулевой тяги ВАЗ 2110. А вот тут могут быть сюрпризы.

Дело в том, что на резьбу попадает и грязь, и вода. И даже WD-40 зачастую не спасает, резьба не срывается и можно зайти в тупик. Чтобы замена рулевых наконечников ВАЗ 2110 прошла успешно, нужно воспользоваться небольшими хитростями. Придется рулевое управление еще немного разобрать – снять металлический чехол, прикрывающий рейку. Отверткой расконтрить болт и выкрутить его ключом на «22». Желательно, чтобы это была головка с хорошим рычагом.

Выкрутив болт, можно снять всю тягу. Теперь все резьбовые соединения прогреваете хорошенько на открытом огне, чтобы внутри вся ржавчина отстала. Можно на газовом баллоне, лично я на плите даже это делал. Главное, чтобы не получили ожоги. После прогрева аккуратно молотком обстучите болты. Затем, установив ключи, попробуйте сорвать резьбу. И в заключение хотелось бы упомянуть о нескольких нюансах.

Во-первых, как уже говорилось, от регулировки развала колес не уйти – это обязательная процедура. Во-вторых, нужно же иногда как-то ехать до СТО несколько десятков километров, а резину жалко. Поэтому необходимо проводить некоторые замеры перед разборкой. Когда осуществляется замена рулевых наконечников ВАЗ 2110, нужно учитывать главный параметр – общую длину тяги. Старайтесь сделать его таким же, какой он и был до начала ремонта. Работы на правой и левой сторонах автомобиля проводятся идентично.

Порядок проведения работ

Замена рулевой рейки на десятую модель ВАЗа – это одна из самых простых работ, которую вполне может освоить и любитель

Главное запомнить инструкцию разборки и проявить осторожность в процессе демонтажа деталей

Выполнив эту работу единожды вы более не будете испытывать сомнений, отдавать машину в автосервис при возникновении аналогичной проблемы, или решить ее самостоятельно.

Конечно, когда большинство людей в нашей стране вынуждено считать кровные нажитые, лучше постараться выполнять несложные автослесарные работы самостоятельно, тем более, что это — бесконечно интересный, увлекательный процесс.

Примечание! Для замены сайлентблоков, снять тягу с автомобиля придётся и при помощи головки подходящего диаметра, выпрессовать сайлентблоки, из инструментов будут нужны: Большой набор ключей, отвёртки, спец. съёмник для выпрессовки рулевого наконечника из отверстия, пассатижи и молоток!

Последовательность операций

Если рулевые наконечники вышли из строя, от подвески раздаются стуки во время движения по плохому дорожному покрытию, а при наборе скорости может начаться вибрация и трясения руля. Эти детали на сход-развал. Работы нужно выполнять своевременно, в противном случае начинается неравномерно и интенсивно истираться резина. Замена рулевых наконечников ВАЗ 2114 своими руками выполняется в следующей последовательности:

1. Поднять транспортное средство домкратом с одной стороны и полностью снять шасси.
2. Повернуть руль до положения, когда наконечник займет удобное положение для выполнения работ.
3. Покрыть проникающей жидкостью все крепежи и соединения.
4. Подождать и выкрутить гайку крепления.
5. Вынуть шплинт.
6. Проверить состояние тяг, если найдены неполадки, их также следует заменить.
7. Выпрессовать наконечник из посадочного места с помощью съемника (можно воспользоваться монтировкой и молотком).
8. Во время демонтажа регулярно измеряйте расстояния, это пригодится при установке.
9. Теперь можно изъять наконечник.
10. На его место устанавливается новая деталь, но не следует забывать о том, что нужно тщательно промазать резьбовые соединения.
11. Сборка выполняется в последовательности, обратной вышеописанной.
12. Операция дублируется для 2-ого колеса.

Обратите внимание! Снимая старую деталь, нужно считать количество поворотов. Новые устройства нужно закручивать на то же число.. Для большей наглядности вышеописанных действий, можно посмотреть видео:

Для большей наглядности вышеописанных действий, можно посмотреть видео:

Выбор рулевых наконечников

Прежде чем проводить замену наконечника рулевой тяги ВАЗ-2110, нужно выбрать подходящий. В продаже имеется два вида изделий:

1. Заводские оригинальные, имеющие довольно хорошее качество, они полностью соответствуют конструкции машины.
2. Контрактные изделия могут производить различные заводы, из-за этого очень сильно отличается качество. Можно найти на рынке как хороших производителей, так и плохих. Стоимость изделий несколько выше, нежели у отечественных производителей.

Что касается конкретных производителей, то нужно отталкиваться от того, какие у вас предпочтения. У продукции всех заводов имеются свои недостатки и преимущества. Но обязательно нужно выбирать наконечники, у которых очень хорошее качество пыльников. Как правило, это самые уязвимые его элементы.

Как проводится замена элементов рулевого управления на 2110

Это можно сделать самому или в пункте автосервиса. При самостоятельном выполнении работы все равно придется ехать на станцию технического обслуживания, чтобы сделать развал колес, так как если заменяются рулевые тяги и наконечники, то это его сбивает. А восстановить нормальное состояние колес можно только на специальном стенде.

До начала работ надо достать нужный инструмент и купить детали. После этого можно приступать к работе. Инструменты, материалы и приспособления, используемые в работе.

1. Тормозная жидкость.
2. Новые тяги и наконечники.
3. Съемник.
4. Молоток и ломик.
5. Металлическая щетка.
6. Гаечные ключи на 13, 19, 22.
7. Рулетка или линейка.

Этапы замены наконечников.

1. Домкратом поднимают одну сторону автомобиля и снимают колесо.
2. Тщательно очищают место, где находится соединение наконечника и поворотного кулака. Для этой цели можно использовать щетку. Поливают гайку жидкостью для заполнения тормозных систем с целью облегчения работы.
3. Снимают шплинт плоскогубцами — он служит фиксатором на резьбе.
4. Отвинчивают ключом гайку. Если его нет, то можно применить специальный съемник или выбить палец наконечника молотком и ломиком из кулачка. Если все прошло успешно, то доступ к шарниру и тягам свободен. Этот процесс показан на фото.
5. Гаечным ключом снимают болт, которым рулевые тяги соединены с наконечниками, а затем демонтируют сами детали. Перед этим надо измерить отрезок между сгоном и центром изделия. Это нужно, чтобы точно установить новый наконечник на таком же расстоянии.
6. Его вкручивают на место старой детали и закрепляют на рулевое управление (тягу). Вставляют на место в поворотный кулак, затягивают гайку и все фиксируют шплинтом.
7. Колесо ставят на место и опускают машину.
8. Все операции проводят вновь, но с другой стороны автомобиля.
9. После окончания работы надо поехать на станцию техобслуживания и проверить развал колес, так как после смены наконечников и тяг он обычно сбивается.

Замена рулевой рейки Калина. Итоги

Так стоит ли ремонтировать рулевую рейку на Калине (десятке, двенашке и т.д.) или лучше сразу заменить? Давайте подытожим, какой вариант лучше выбрать и в каком случае.

• Если правый конец рейки покрыт ржавчиной, то одну лишь втулку менять бесполезно, надо менять и саму рейку «рашпиль». Если Вам попадется в продаже рейка, продающаяся отдельно, то меняйте эту рейку и втулку. Если же купить «рашпиль» отдельно от корпуса не удастся, то меняйте весь рулевой механизм в сборе, так проще.
• Если рейка – чистая, без следов ржавчины, то смело меняйте втулку, упор и центральный защитный чехол (гофру), а заодно хорошенько смажьте внутренности рулевой рейки. Такой профилактикой Вы можете сэкономить несколько тысяч рублей, а как выполнять этот ремонт читайте в статье ремонт рулевой рейки Калина

На этом, друзья мои, пожалуй, все! На данный момент ремонтом рулевой рейки Калины я доволен (с новой рейкой езжу неделю), результаты именно такие, которых я ожидал. Надеюсь только, что эффект сохранится надолго, ибо еще раз снимать рейку в ближайшее время я не планирую – очень уж муторное это дело.

Уважаемые читатели! Надеюсь, этот материал поможет сэкономить Ваше время и силы и желаю, чтобы на Вашем автомобиле рулевая рейка ходила очень долго и вообще никогда не стучала! До скорой встречи в следующих статьях!

P.S. Сегодня 29 января 2015 года. Пробег 200 т.км. Рулевая рейка в порядке, посторонних звуков не наблюдается.
