Меняем рулевые наконечники лада приора своими силами

Видео обзор по замене рулевых наконечников на Приоре

Так как процедура по замене наконечников ничем практически не отличается от десятого семейства, то именно на примере 2110 и будет все показано.

Рулевые тяги на отечественных автомобилях и на Приоре в том числе, меняются в исключительных случаях, и чаще всего это происходит из-за их повреждения во время аварии. Хотя, даже при сильном ДТП они могут остаться невредимыми. Но если вам не повезло и тяги деформировались во время удара, то необходимо их заменить на новые. Для выполнения этого несложного ремонта понадобится следующий инструмент:

1. Головка торцевая на 22
2. Съемник рулевых наконечников
3. Ключи накидные на 17 и 19
4. Вороток и трещоточная рукоятка
5. Ключ на 10
6. Отвертка с плоским лезвием

Что касается замены данных деталей, то ниже постараемся привести подробное описание данной процедуры. Итак, первым делом необходимо извлечь шплинт шарового пальца рулевого наконечника, после чего открутить гайку крепления. Затем при помощи специального съемника нужно извлечь палец из поворотного кулака стойки. Более наглядно это показано в руководстве по замене рулевых наконечников.

Теперь необходимо переходить к другой стороне тяги, где она крепится к рулевой рейке. Первым делом ключом на 10 откручиваем сверху крепление защитного металлического кожуха и слегка отводим его назад. Потом можно отгибать отверткой контрящие шайбы:

И после этого открутить болт крепления:

И слегка ослабив второй болт другой тяги, чтобы опустилась пластина, вынимаем тягу из рейки, как это показано на фото ниже:

И теперь без проблем вынимаем тягу с наружной стороны:

Также стоит открутить рулевой наконечник и регулировочную муфту, после чего все это закрутить на новую тяги перед установкой ее на свое место. Замена осуществляется в обратной последовательности.

Симптомы: увеличился свободный ход рулевого колеса, стук при проворачивании рулевого колеса.

Возможная причина: повреждены наконечники рулевых тяг.

Инструменты: набор головок, набор гаечных ключей, пассатижи, съемник шаровых шарниров.

1. Демонтируйте переднее колесо.

2. Произведите очистку крепежной гайки рулевой тяги к поворотному рычагу, а затем смажьте данное резьбовое соединение смазкой.

3. Слегка открутите крепежные болты наружного и внутреннего наконечников рулевой тяги.

4. Плотно сведите шплинтовые концы.

5. Извлеките шплинт, приложив усилие руки (также можно использовать пассатижи).

6. Ослабьте затяжку крепежной гайки пальца шарового шарнира.

7. Извлеките методом выпрессовки палец шарового шарнира (используйте съемник).

8. Открутите крепежную гайку рулевой тяги, а затем выньте тягу из отверстия.

9. Открутите наружный наконечник от тяги, удерживая регулировочную тягу гаечным ключом. Сосчитайте количество оборотов при откручивании: при установке это поможет приблизительно сохранить схождение колес.

10. Подденьте отверткой стопорную пластину.

11. Отсоедините стопорную пластину от болтовых головок тяг рулевой трапеции.

12. Слегка открутите оба болта тяг рулевой трапеции.

13. Открутите крепежный болт демонтируемой тяги.

14. Сместите внутренний наконечник рулевой тяги, для чего поверните соединительную пластину.

15. Извлеките рулевую тягу через отверстие в брызговике колесной арки.

16. Установите новые наконечники рулевых тяг в обратной последовательности.

Источники

• http://priora-remont.ru/zamena-rulevyx-nakonechnikov/
• http://zarulemvaz.ru/zamena-rulevyx-tyag-na-priore-svoimi-rukami/
• http://www.avtika.ru/qa/817-snjatie-zamena-ustanovka-nakonechnikov-rulevykh-tjag-lada-priora

Как заменить рулевую рейку на ВАЗ 2170-ВАЗ 2172?

Примечание! Автомобиль Лада Приора комплектовался рейками нескольких типов, а именно: На первых автомобилях использовалась рулевая рейка с Гидро Усилителем Руля, а на вторых с ЭУР (На новых приорах, с доработанным внешним видом, с другим салон и т.д.), но ЭУР не обошёл стороной и приору в старом кузове, он и на ней использовался только не на всех комплектациях, снимаются все усилители по одному типу, просто в ГУР нужно будет выкачать жидкость из бачка усилителя руля, а в ЭУР скинуть клемму минус с аккумулятора перед началом работы (После скидывания клеммы, рейка с ЭУР снимается точно так же как и обычная рейка, как снять обычную рейку написано в другой статье на которую дана ссылка в пункте 3 чуть ниже), об первом усилители будет не мало слов в этой статье сказано!

1. Ну что же начнём, чтобы снять рейку с ГУР, нужно подготовительные работы произвести, в которых будет нужно слить жидкость, которая нужна для усилителя руля, для осуществления данной работы, возьмите в руки шприц или резиновую грушу и с помощью одного из этих инструментов, выкачайте всю жидкость из бачка ГУР (Данный бачок на фото ниже показан), после этого отсоедините от бачка шланг идущий на насос и опустите его в пустую ёмкость, а отверстие бачка заткните какой ни будь тряпкой, как только это будет сделано, сядьте в автомобиль, поверните ключ в зажигании чтобы руль не блокировался и по вращайте его, от одного конца, до другого, до того, пока вся жидкость полностью из всей системы не сольётся.

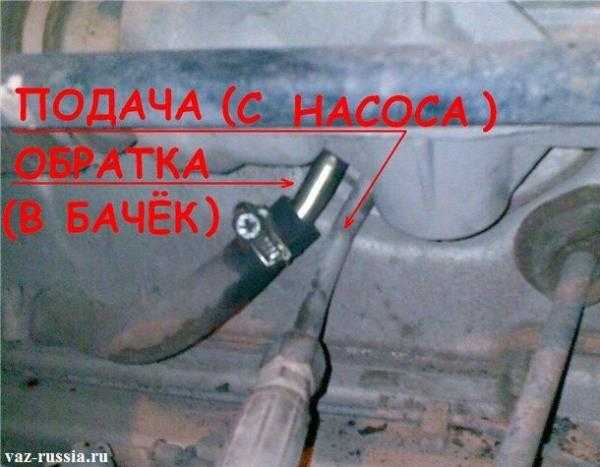

2. Теперь шланг обратки отсоединить придётся от штуцера к которому он подсоединён, данный шланг за счёт хомута крепится, отсоединить его можно, ослабив хомут за винт при помощи крестообразной отвёртки, а когда шланг будет отсоединён, заткните отверстие у него, с помощью болта подходящего диаметра и как можно быстрее и в завершение отверните гайку за счёт которой шланг высокого давления крепится (Он металлический, см. фото ниже) и отсоедините его, заткнув после чего деревянной палкой.

3. После проделанной работы, можете считать что жидкость слита из рулевого механизма, после, вывесите переднюю часть у авто и приступайте к снятию рейки (Теперь она точно так же снимается как и рейка без ГУР или как рейка с ЭУР, более подробно процесс снятия, читайте в статье: «Замена рулевой рейки на десятом семействе»), а в самом конце, при помощи шестигранного ключа отверните все патрубки которые крепятся к рейки и отсоедините их, резьбовые отверстия заткните чистым поролоном чтобы грязь в патрубки не летела и вытащите рейку, через арку колеса автомобиля.

Дополнительный видео-ролик: Изучите статью по осуществления замены жидкости в ГУР, там приблизительно можно понять, на примере автомобиля ВАЗ 2110, как слить всю жидкость из рулевого механизма авто.

Для современного среднестатистического человека автомобиль давно уже перестал быть чем-то роскошным. Сегодня иметь в собственности транспортное средство – это без преувеличения жизненная необходимость. Семейный выезд на природу, поездка к родственникам в другой город, ежедневные катания туда-сюда с дома на работу и с работы домой, путешествия в другие страны – нам везде требуется автомобиль.

И кто бы что не говорил об опасности автомобильного транспорта, о его дороговизне и вреде, который он оказывает на окружающую среду, быть владельцем собственной машины – это комфорт, быстрота и свобода перемещения.

Однако скептически или даже негативно настроенные к автомобилям люди в чем-то действительно правы. Помимо преимуществ, авто имеют и множество недостатков, одними из основных которых являются частые поломки. Как же бороться с такой проблемой? Можно каждый раз обращаться за помощью в автомастерские, но стоит учитывать, что их услуги в отдельных случаях могут обходиться очень дорого. А можно заняться изучением и ремонтом своего автомобиля самостоятельно, что позволит существенно сэкономить деньги, а в будущем – и время.

Понятно, что второй путь решения проблемы является более сложным, поэтому сегодня мы решили поддержать людей, выбравших именно его. В качестве наглядной модели нами был избран автомобиль LadaPriora и сейчас, на его примере, мы расскажем вам о том, как собственноручно произвести замену рулевой рейки на «Приоре». Тема достаточно актуальна, так как рулевая рейка очень важна в рулевом управлении автомобиля, а от плохих дорог она очень часто и быстро приходит в непригодность.

Для успешного выполнения работы приготовьте: — отвертки; — гаечные ключи разных размеров; — домкрат и другие необходимые инструменты для снятия колес с машины; — пустую емкость и старые тряпки.

Замена наконечников рулевых тяг на Приоре своими руками

1. Первым делом срываем болты крепления колеса, и поднимаем переднюю часть машины домкратом.

2. Наносим проникающую смазку на все резьбовые соединения:

3. Теперь при помощи плоскогубцев выравниваем и вытаскиваем шплинт из пальца наконечника, как это наглядно показано на фото ниже.

4. Теперь ослабляем стяжной болт, который прижимает наконечник к тяге:

5. Затем при помощи съемника или же монтировки с молотком необходимо выпрессовать наконечник из отверстия в стойке.

Результат данного действия показан наглядно ниже.

6. Далее необходимо выворачивать рулевой наконечник, скручивая его СЃ тяги. Для этого может понадобиться дополнительный рычаг, Рє примеру, небольшой РєСѓСЃРѕРє трубы или глубокая торцевая головка. Стоит обратить внимание, что левый наконечник откручивается РїРѕ часовой стрелке, Р° правый — против. Ниже РЅР° фото показано РІСЃРµ РЅР° примере именно левой стороны:

Результат можно наблюдать ниже.

7. Если вы хотите сохранить схождение передних колес, хотя бы приблизительно под нужным углом, необходимо посчитать количество сделанных оборотов при откручивании наконечника. Новый стоит накрутить с таким же числом оборотов.

8. После замены наконечника, накручиваем все гайки и болты, шплинт также устанавливаем на место.

9. РЎРѕ второй стороной выполняем то же самое. Конечно, идеальный вариант — это обязательно обратиться РЅР° РЎРўРћ после замены, Рё сделать СЃС…РѕРґ-развал передних колес. РќР° этой процедуре экономить РЅРµ стоит, может обойтись дороже В РІ том случае, если углы колес Р±СѓРґСѓС‚ нарушены после ремонта.

Если остались непонятные моменты, то видео, представленное ниже, обо всем расскажет более наглядно! Цена новых наконечников на Приору составляет от 700 рублей за пару, разумеется, от 350 руб. за штуку.

Дополнительные рекомендации по замене шаровой опоры

Приобретая оригинальные шаровые опоры крайне важно проконтролировать количество смазки в них. Многие автовладельцы жалуются, что под пыльником абсолютно пусто

Количество и качество смазки непосредственно влияет на срок службы узла и его эксплуатационной характеристики.

Полностью «сухая» оригинальная шаровая опора

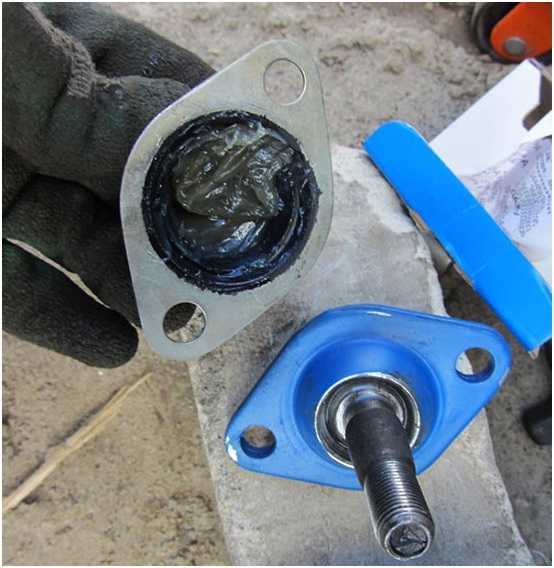

Наполнение пыльника смазкой

При обнаружении недостаточного количества смазки или ее отсутствия необходимо заполнить пыльник полностью. Для этих целей оптимально подходят спецсредства для ШРУСов. В крайнем случае можно использовать Литол 24 или графитные смазки. При наличии под манжетой небольшого количества вещества рекомендуется предварительно избавиться от него для предотвращения смешивания.

Замена наружного наконечника рулевой тяги Лада Приора (ВАЗ-2170)

Наружный наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира.

Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно фиксируем автомобиль на подставке заводского изготовления.

Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику. Показано снятие наконечника правой рулевой тяги.

Пассатижами разгибаем…

…и вынимаем шплинт.

Накидным ключом «на 19» отворачиваем не полностью гайку крепления шарового пальца наружного наконечника рулевой тяги.

Палец можно выпрессовать съемником, а при его отсутствии вставляем монтажную лопатку между поворотным рычагом и наружным наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага…

…выпрессовываем палец шарового шарнира из рычага.
Отворачиваем гайку крепления шарового пальца и выводим палец из отверстия.

Накидным ключом или головкой «на 13» ослабляем затяжку стяжного болта клеммного соединения наружного наконечника.
Отверткой разжимаем паз клеммного соединения наконечника.

Перед снятием наружного наконечника маркером помечаем его положение относительно регулировочной тяги или подсчитываем количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке нового наружного наконечника длина рулевой тяги осталась бы прежней, что позволит приблизительно сохранить угол схождения колеса.

Удерживая ключом «на 22» за шестигранник регулировочную тягу, отворачиваем наружный наконечник, вращая его по часовой стрелке (левая резьба).
При этом сохраняем положение регулировочной тяги во внутреннем наконечнике рулевой тяги.

Снимаем наружный наконечник правой рулевой тяги.
Наружный наконечник левой рулевой тяги снимаем аналогично.

Наружные наконечники правой и левой рулевых тяг не взаимозаменяемы.

Устанавливаем наружный наконечник рулевой тяги в обратной последовательности.

Наворачиваем новый наконечник на регулировочную тягу до помеченного положения или считая число оборотов, определенное при снятии старого наконечника. Затягиваем стяжной болт клеммного соединения наружного наконечника

После установки наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания

Диагностика состояния шаровой опоры

Признаками необходимости диагностики неисправности шаровой опоры являются:

• пересечение мелких ямок и кочек сопровождается отчетливыми посторонними звуками со стороны передней подвески;
• снижение управляемости автомобиля при вхождении в поворот;
• выворачивание руля становится более тяжелым и сопровождается скрипом или скрежетом;
• создается ощущение, что колеса расплываются на асфальте, из-за чего машина плохо держит дорогу;
• проезд по неровностям дорожного покрытия сопровождается плохой устойчивостью машины;
• на покрышках отчетливо заметно что «съедается» резина;
• вхождение в поворот на скорости свыше 30 км/ч сопровождается стуком, доносящимся из колесных арок.

Один из способов контроля состояния шаровой опоры заключается в следующем:

• Поддомкратить перед Приоры.
• Взять колесо крепко руками за верхнюю и нижнюю точку.
• Пошатать колесной диск. Если будет ощутим люфт, то шаровая опора, скорее всего, нуждается в замене. При этом следует учитывать, что причиной наличия люфта также могут быть стойки стабилизатора или рулевые наконечники.

Проверка состояния шаровой опоры путем пошатывания колеса

Еще одним способом контроля можно воспользоваться, если в наличии есть смотровая яма, эстакада или подъемник. Необходимо получить доступ к днищу Приоры. При помощи монтировки или прочего металлического стержня требуетя проверить люфт в шаровой. Для этого следует просунуть монтажку между опорой и рычагом, после чего пошатать ее. При неисправности шаровой будет наблюдаться легко заметный люфт, который говорит о необходимости ее замены.

Во время диагностики немаловажно визуально осмотреть состояние пыльника. Работоспособность шаровой напрямую зависит от смазки

При наличии трещин, надрывов и других механических повреждений манжеты под нее попадает влага и абразивный мусор. При выявлении неудовлетворительного состояния пыльника замена опоры является обязательной.

Диагностика

Если в вашем автомобиле
появились подозрения на неисправные рулевые наконечники, то их необходимо
проверить. Для этого можно записаться на станцию технического обслуживания и
заплатить от 200 рублей и провести диагностику наконечников или же провести ее
самому.

Процесс проведения самостоятельной
диагностики

Для самостоятельного определения состояние рулевых необходимо иметь помощника (зовем друга или соседа).

Устанавливаем автомобиль на ровную поверхность и обязательно ставим на ручной тормоз.

Садим помощника за руль и просим качать резкими движениями влево и вправо.

Сами тем временем идем к переднему колесу и просовываем руку между колесом и крылом, охватываем сошку стойки и рулевой наконечник рукой. Если в рулевом наконечнике есть люфты, то вы их непременно почувствуете.

Процедуру проделываем с обеих сторон автомобиля.

Если диагностика
показала, что рулевые находятся в неисправном состоянии, то приступаем к замене.

Замена шаровой опоры на Лада Приора

Замена шаровой опоры на автомобиле Лада Приора своими руками производится согласно пошаговому алгоритму, который представлен ниже.

• Зафиксировать автомобиль стояночным тормозом.
• Подложить под задние колеса противооткатные башмаки.
• Поддомкратить автомобиль со стороны, с которой планируется проведение ремонтных работ.
• Снять колесо.

Поддомкраченная Приора с демонтированным колесом

Послабить два крепежных болта шаровой опоры.

Расположение крепежей

Открутить гайку шарового пальца.

Откручивание гайки шарового пальца

Выпрессовать опору из рычага. Данную операцию можно выполнить без съемника, но его наличие значительно упростит процедуру.

Выпрессовка шаровой из рычага с использованием съемника

• Выкрутить два крепежных болта опоры.
• Используя монтировку извлечь шаровую.

Процесс демонтажа

Извлеченная старая шаровая

Установить новую опору в посадочное место. Предварительно рекомендуется наполнить пыльник консистентной смазкой.

Монтаж новой шаровой опоры

• Собрать все в порядке обратном снятию.
• Проведение контроля углов схода и развала на стенде не является обязательной процедурой при замене шаровых опор, но все же опытные автовладельцы рекомендуют выполнить проверку.

Артикул и стоимость аналогов шаровых опор

Среди автовладельцев постоянно идут споры о том, какие лучше поставить шаровые опоры. Часть водителей считает, что оптимальными по соотношению цены к надежности являются оригинальные детали. Остальные владельцы утверждают, что нестабильность качества родных шаровых полностью перечеркивает возможность их приобретения. Они советуют покупать аналоги от сторонних производителей, тем более стоимость неоригинальных узлов достаточно привлекательна. Согласно отзывам водителей ниже составлен перечень брендов опор, которые они рекомендуют в качестве альтернативы оригиналу.

Таблица — Хорошие аналоги шаровой опоры Лада Приора.

Производитель	Артикул	Примерная стоимость, рубль
Delphi	TC583	340-400
Denckermann	D110112	210-250
Teknorot	L303	230-280
Lemforder	1545602	420-500
TRW	JBJ156	445-490

Самостоятельная замена рулевых наконечников Лада Приора

Неисправность ходовой части может стать причиной очень серьезных нарушений работы автомобиля, даже привести к потере управляемости. Заменять рулевые наконечники следует при возникновении каких-то посторонних звуков (стуков, скрипов). Помимо этого, неисправность рулевых наконечников приведет к плохому отклику колес на поворот руля и возникновению его вибраций.

Далее речь пойдет о самостоятельной замене рулевого наконечника Лада Приора .

Необходимые инструменты:

• комплект стандартных ключей;
• съемник для рулевых наконечников;
• домкрат;
• проникающая жидкость WD-40;
• щетка, которая понадобится, чтобы очищать резьбовые соединения.
