Рулевое управление ваз 2106 - устройство, особенности конструкции, ремонт

Как поменять рулевой редуктор на ВАЗ 2106

Владельцы ВАЗ 2106 считают, что рулевые редукторы «шестёрок» почти не подлежат ремонту. Исключение делается лишь в случае износа шарикоподшипников, прокладок и сальников. Тогда автовладелец разбирает редуктор и заменяет вышеуказанные детали новыми. А в случае износа червяка, шестерни или ролика решение только одно: заменить редуктор целиком, так как найти в продаже, к примеру, червячный вал от редуктора «шестёрки» или шестерню удаётся далеко не всегда. Причина проста: автомобиль давным-давно снят с производства и запчастей к нему с каждым годом становится всё меньше. Для снятия редуктора нам потребуются следующие инструменты:

набор торцевых головок и вороток;
специальный съёмник для рулевой тяги;
комплект накидных ключей;
новый рулевой редуктор;
ветошь.

Последовательность действий

Подготовив всё необходимое, автомобиль следует загнать на эстакаду (или на смотровую яму). Колёса машины следует надёжно зафиксировать башмаками.

Левое переднее колесо машины поднимается домкратом и снимается. Открывается доступ к рулевым тягам.
С помощью ветоши пальцы на рулевых тягах тщательно очищаются от грязи.
Тяги отсоединяются от редукторных сошек. Для этого извлекаются крепёжные шплинты на тягах, затем накидным ключом откручиваются гайки. После этого с помощью съёмника пальцы тяг выдавливаются из рулевых сошек.
Редукторный вал крепится к промежуточному валу, который необходимо будет отсоединить. Делается это с помощью рожкового ключа на 13. Промежуточный вал отодвигается в сторону.
Сам редуктор крепится к кузову тремя болтами на 14. Они отворачиваются рожковым ключом, редуктор извлекается и заменяется новым. После этого осуществляется обратная сборка рулевой системы.

Замена тяг и маятникового рычага

Маятниковый рычаг, входящий в рулевой механизм, расположен в правой части кузова автомобиля ВАЗ 2106 и крепится к нему болтами. К рычагу подсоединена правая крайняя тяга и средняя, которая связана с редуктором. Для демонтажа маятникового рычага потребуется снять эти две тяги, предварительно выкрутив с наконечников гайки. Дальнейшие действия заключаются только в выкручивании болтов крепления к кузову. Для этого удобно поднять правую сторону автомобиля и снять колесо с защитой.

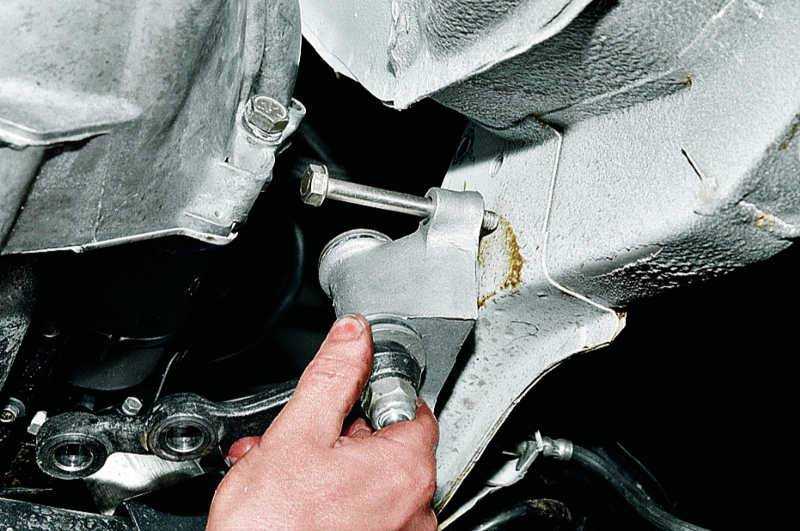

Снятие старого маятникового рычага

Ремонтировать маятниковый рычаг ВАЗ 2106 не представляется возможным, поэтому проводится полная его замена. Установка осуществляется в обратной последовательности. Но рулевое управление на автомобилях ВАЗ моделей 2101-2107 крайне чувствительно ко всем неприятностям, которые могут произойти на дороге. Когда разбиваются наконечники рулевых тяг, в них появляется весьма заметный люфт, который убрать невозможно. Поможет лишь замена узла. Чаще всего выходят из строя крайние тяги, средняя не так изнашивается. Большое значение имеет и состояние пыльников, наконечники выходят из строя по большей части из-за них. Старайтесь следить за пыльниками и при появлении трещин или дыр меняйте их. Но лучше не доводить детали до такого состояния.

Удобнее менять тяги на ВАЗ 2106 по очереди, причем не нужно снимать колеса, если имеется яма. Если же ремонт проводится на ровной поверхности, то лучшим выходом окажется снять колесо и поднять автомобиль, установив его на надежной опоре. Съемником извлекаются наконечники из маятникового рычага (с правой стороны) и редуктора (со стороны водителя). Тем же инструментом вынимаются тяги из поворотного кулака ступицы. Перед установкой сделайте небольшие замеры: вам нужно, чтобы длина снятой и новой тяги была одинаковой. Замеры можно сделать простой рулеткой. Правда, по завершении ремонта нет гарантии того, что схождение колес выполнено точно. Наведайтесь на СТО, где вам отрегулируют положение колес.

Рулевой механизм отечественной классики может создать еще немало проблем. Многое зависит от манеры езды и того, по каким дорогам передвигается машина. Если часто влетать в ямы на большой скорости, велика вероятность того, что в рулевом редукторе ВАЗ 2106 будет образовываться выработка. Маятниковый рычаг тоже будет страдать. В его конструкцию входят подшипники, которые при ударах начнут попросту рассыпаться.

Как разобрать руль самостоятельно

Владельцы ВАЗ 2107 редко разбирают рули — зачастую проще приобрести новый, чем производить ремонт старого. К тому же дешёвый пластик не всегда позволяет качественным образом отремонтировать рулевое колесо.

Снятый с автомобиля руль можно разобрать довольно быстро — для этого потребуется только тонкая плоская отвёртка:

С внутренней стороны руля выкрутить 6 винтов — держатели кнопки сигнала.
Выкрутить 4 винта по диагонали, которые крепят контактные штыри.
Открутить 2 винтика в центре руля — они через втулки крепят кнопку к рулю.
Выкрутить 2 центральных болта и снять кнопку сигнала.
Диагональные болты можно оставить на рулевом колесе — они ни за что не отвечают.

Что значит «правильное положение руля»

Автолюбитель должен знать, что при установке рулевого колеса есть своя специфика. Так, рулевой вал имеет один сдвоенный шлиц, поэтому новый руль может быть установлен строго в одном положении — правильном.

Чтобы быстрее найти это самое «правильное положение», необходимо:

Изначально поворотом руля выставить передние колёса автомобиля таким образом, чтобы они стояли строго прямо.
Самый широкий проём между спицами поворота руля выставить непосредственно перед приборной панелью в положении «прямо».
«Правильное положение» определяется ещё и тем, что с водительского сиденья должна хорошо просматриваться вся панель авто — каждая лампа и циферблаты.

При выставлении передних колёс строго прямо большая спица рулевого колеса должна располагаться горизонтально

Заключительным моментом проверки после установки руля на место служит качество работы сигнала. Если звук работает при любом положении руля, то процедура была выполнена правильно.

Таким образом, снять руль с ВАЗ 2106 несложно. Гораздо важнее соблюсти все правила техники безопасности и затем установить новый руль без ошибок.

Штатный руль ВАЗ 2106

Первое поколение ВАЗ 2106, вышедшее с заводского конвейера в 1976 году, стало поворотной точкой в развитии всего отечественного автомобилестроения. Модель по многим меркам была удачной, однако не обошлось и без существенных недостатков.

Так, большим минусом «шестёрки» (даже по меркам того времени) можно считать рулевое колесо. Оно было сделано из дешёвой резины, а потому в процессе езды постоянно выскальзывало из рук водителя. К тому же большой диаметр и очень тонкий обод не позволяли водителю чувствовать себя удобно за рулём. На более поздних моделях «шестёрок» конструкторы устранили главный недостаток руля и сделали его чуть меньшим в диаметре и более толстым для удобного захвата руками.

Тонкое рулевое колесо не обеспечивало максимального удобства в управлении автомобилем

Классический руль для ВАЗ имеет диаметр 350 мм

Устройство рулевого управления

По своему устройству рулевое управление ВАЗ представляет собой достаточно простой, но технически продуманный механизм. Самая интересная его часть — рулевая трапеция, которая состоит из весьма большого количества рычагов и тяг. С виду рулевой механизм ВАЗ 2105 довольно хлипкий, но на самом деле он выдерживает даже очень тяжелые дорожные условия. Конструкция не такая уж архаичная, рулевая колонка ВАЗ имеет специальную пластину, благодаря которой вал, состоящий из нескольких ступеней, складывается при аварии, а рулевое колесо не травмирует водителя. Червячная передача редуктора ВАЗ и система рычагов значительно снижают усилие, которое водитель тратит на поворот колеса. Несмотря на это, для вождения «пятерки», да и любой другой «классики», требуется немалая физическая сила.

Внутри рулевой колонки «пятерки» расположена карданная передача, которая ведет к редуктору. Для соединения используется крестовина рулевого вала ВАЗ. Весь механизм достаточно надежен, выдерживает очень продолжительные пробеги. Все части изготавливаются из высококачественной стали и тщательно проверяются перед сборкой или продажей. Благодаря этому аварий «жигулей» из-за полного отказа рулевого управления крайне мало, а ремонт несущих частей требуется только при серьезных повреждениях.

Вот этот агрегат

Самая сложная деталь механизма — рулевой редуктор, который основан на червячной передаче. Поскольку червячная передача изначально славится зазорами и подвержена выработке, в корпус редуктора вмонтирован специальный регулировочный болт. Он прижимает вал сошки, не давая зазорам привести к биению колеса.

Механизм рулевого редуктора находится в масляной ванне, за счет этого снижается его износ. Заливается в редуктор обычное трансмиссионное масло, аналог ТАД-17. Тяги рулевого управления «пятерки» крепятся на шарнирах, защищенных резиновыми пыльниками. Постоянного шприцевания и смазки рулевое управление не требует, однако необходимо периодически осматривать пыльники на целостность. Для сборки или разборки тяг понадобятся специальные съемники, их можно изготовить самостоятельно.

Благодаря простой конструкции рулевое управление ВАЗ 2105 можно починить своими руками в гаражных условиях.

Обслуживание и замена редуктора

Рулевой редуктор 2106

Как такового обслуживания рулевой редуктор ВАЗ 2106 не требует, достаточно лишь следить за тем, чтобы из него не вытекало масло. При обнаружении протечки желательно провести ремонт или замену узла. Если выполнить это невозможно, старайтесь поддерживать уровень масла в норме.

Одна из неприятностей, способных огорчить водителя, — это люфт в редукторе. В данном случае колеса начинают поворачиваться только после преодоления определенного угла поворота руля. Это вызывает некоторые неудобства, так как руль ВАЗ имеет достаточно большой свободный ход и маневрировать становится проблематично.

Чтобы уменьшить люфт руля, нужно выполнить несколько простых манипуляций. Первым делом необходимо позвать помощника, который будет вращать руль во время проведения регулировки. Приготовьте инструмент — ключ на 19 и широкую плоскую отвертку.

Ослабьте гайку на регулировочном болте, можно даже полностью ее выкрутить. Теперь помощник должен вращать руль в разные стороны на четверть оборота от первоначального положения. Одновременно с этим вы, используя отвертку, вкручиваете винт до тех пор, пока не исчезнет люфт. От такой регулировки уменьшится свободный ход, но руль станет вращаться немного туже. В конце нужно надежно затянуть гайку.

Немного сложнее будет замена редуктора, но рулевое управление станет надежнее. Для этого придется поднять левую сторону автомобиля ВАЗ 2106, чтобы освободить пространство для ремонта. Снимите левое колесо и защиту из пластика, если таковая имеется. Вам пригодится съемник рулевых тяг, выбивать наконечники молотком крайне нежелательно, так как можно повредить резьбу на них. При этом рулевое управление автомобиля окажется весьма ненадежным, что отразится на вашей безопасности. Если позволяет время, изготовьте из отрезка арматуры специальный ключ, одна сторона которого должна иметь квадратное сечение и надежно входить в головку на 19 и 22. Он пригодится, чтобы выкручивать и затягивать гайки на наконечниках тяг.

Длина такого ключа должна быть около метра, причем вам необходим еще и рычаг, чтобы провернуть ключ сверху. Сначала выкрутите гайки, заблаговременно вынув штифты, а затем установите съемник на наконечник. Далее необходимо вкручивать болт съемника до тех пор, пока наконечник не выйдет из посадочного места. Аналогично снимается и второй. Теперь нужно выкрутить болт, который находится на рулевом валу возле редуктора. После его извлечения необходимо снять вал со шлицев. Останется только выкрутить три гайки с болтов, которыми редуктор крепится к кузову. На этом снятие редуктора заканчивается, рулевой механизм подвергается ремонту или осуществляется установка новой колонки.

Ставятся все детали в обратной последовательности. Не забывайте хорошо затянуть гайки на тягах и зафиксировать их штифтами.
