Замена ручника lada 21102 (ваз 21102) своими руками

Замена троса ручника на ВАЗ-2110, 2111, 2112

Ручник, по-научному ручной или стояночный тормоз – незаменимая часть автомобиля, пользу которой многие недооценивают.

Ручник – это рычаг, который в неожиданной ситуации поможет совершить экстренное торможение автомобиля, а в сложной – тронуться с места на горке, без ущерба сзади стоящим автомобилям. И все же основной задачей ручного тормоза является удержание машины от случайного движения.

Ручник существенно облегчает жизнь автомобилистам, а иногда даже выручает. Поэтому, чтобы не случилось форс-мажорной ситуации и в необходимый момент ручной тормоз не подвел, нужно следить за состоянием троса, за его исправностью.

Как выявить неполадки в работе ручного тормоза? Перечислим основные проблемы и причины сбоя в работе ручника.

Основные неисправности ручного тормоза:

Тяжело или совсем невозможно поставить машину на ручник, трос тяжело перемещается.

Причина: в середине лопнули нити и распушились;

Машина катится, даже при поднятом ручнике.

Причина: трос слабо натянут;

При попытке поставить на ручник, машина приседает на один бок.

Причина: порвался один тросик;

Ручник слишком легко поднимается, а машина катится.

Причина: трос износился, начали рваться нити.

При выявлении неисправности, трос следует заменить. Если поблизости не оказалось автосервиса, вооружитесь двумя ключами на «13», одним на «10», баллонным ключом и плоскогубцами. Поехали!

Замена троса

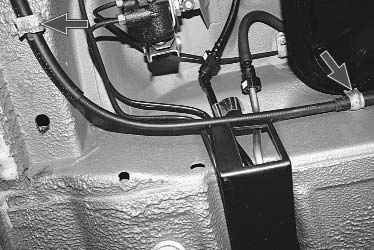

Крепление ручного тормоза ваз 2110

Для замены тросика ручного тормоза потребуются следующие инструменты:

Замена производится в следующем порядке:

Прежде всего, транспортное средство ставится на ровную поверхность таким образом, чтобы поверхность имела доступ к днищу. Это может быть подъемник или гаражная яма;
Потом необходимо снять транспортное средство с ручного тормоза, опуская до упора вниз рычаг управления стояночным тормозом;
Затем снимается тормозной барабан соответствующего колеса.

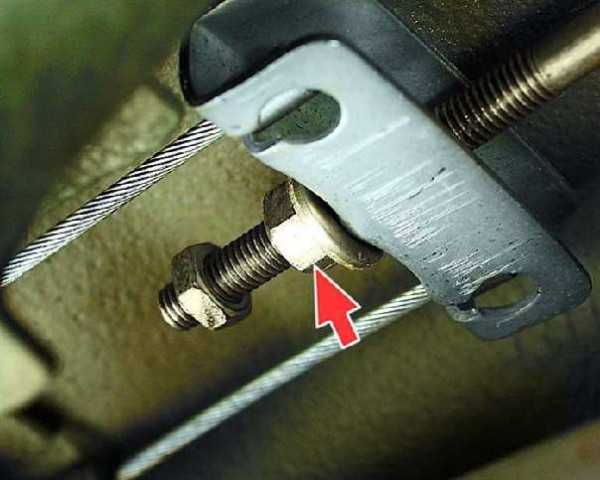

Под кузовом транспортного средства отворачивается контргайка и регулировочная гайка ручного тормоза с помощью гаечного ключа «на 13», и с тяги снимается уравнитель;
После этого наконечник тросика достается из управления;
Из кронштейна на кузове достается наконечник оболочки тросика;
Также отгибаются скобы, на которых фиксируется тросик;
Предварительно снимается задняя тормозная колодка. Между рычагом привода ручного тормоза и колодкой вставляется отвертка, рычаг отводится в переднее положение и от рычага отсоединяется наконечник тросика;
На балке заднего моста ослабляется гайка фиксации держателя тросика и тросик вынимается из него;
Затем из пазов кронштейна достается тросик стояночного тормоза;
После этого тросик протягивается из тормозного щита.

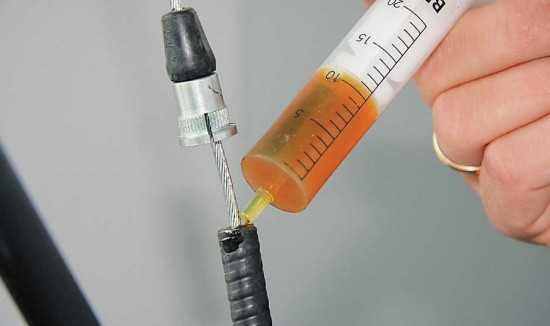

Ваз 2110 замена ручника – смазка

Тросик стояночного тормоза и его установка выполняется в обратной последовательности, при этом необходимо учитывать, что тросики в кронштейне нужно устанавливать крест-накрест. После завершения операций по установке тросика стояночного тормоза следует его отрегулировать.

Замена ремня ГРМ на 16-тиклапанном моторе

Она проводится в следующей последовательности:

Освобождаем защитный фартук ременной передачи от крепежа с последующим его снятием.
Производим снятие декоративного колпачка датчика частоты вращения коленвала, после чего освобождаем болт из соединения с последующим демонтажом датчика.
Конструкционный пропил вместо расположения одного зубца на шкиве коленвала позволяет в этой точке фиксировать ВМТ. В процессе замены ремня ГРМ это место становится точкой блокировки коленчатого вала при изменении позиции крепежного болта шкива.
Совмещаем шкив с отверстием для датчика коленвала, в которое вставляем металлический стержень для фиксации при производстве операции по блокировке шкива, после чего его демонтируем.
Прослабляем старый ремень, освобождаем натяжитель от гайки крепления и снимаем ремень ГРМ, подлежащий замене.
Другое резинотехническое изделие устанавливаем, или проворачиванием ключом правого распредвала, или демонтажом ролика-натяжителя.
Устанавливаем болт крепления и совмещаем метки шестерни привода ременной передачи. При отсутствии риски на корпусе маслонасоса пользуемся метками маховика, после чего керним новую риску зубилом на его корпусной части.
Совмещаем риски на шкивах распредвалов, тестируем совмещение рисок шестерни привода ременной передачи, которые должны также составлять одну прямую линию.
Специальным ключом натяжителя регулируем степень натяжения ремня, а при его отсутствии это можно произвести с использованием 2 гвоздей и монтажки, или отвертки. Также натяжение можно сделать кухонной вилкой, удалив 2 зубца, находящихся посредине, а два боковых вдвое убавить по длине и сделать крючком. Необходимо также крепко завернуть крепеж ролика — натяжителя.
Делаем несколько полных круговых движений коленвала и тестируем все метки. Если наблюдается совмещение меток, шкив устанавливаем на свое место. В другом случае, проводим повторение пунктов с 6 по 9 номер.
Проводим действия по сборке разобранных деталей и устанавливаем все необходимые детали, в том числе датчик коленвала, и заводим автомобиль.

Важно: При свисте из силового отсека авто при начале движения автотранспортного средства необходимо сделать остановку, устранив неисправность. Свист является следствием слабой натяжки ременной передачи на шкиве генератора

Требуется провести затяжку, если изделие растянуто и провисает, заменить его новым.

Если приборная доска «десятки» мигает при движении, а при изменении положения акселератора происходит смена яркости подсветки, то ремень, идущий на генератор, необходимо натянуть.

Дополнительно: Ваз 21102 1, 5 8кл. у меня в руках 1 год. Кап ремонт двигателя: замена колец , колпачков, ремень грм , ролик- натяжитель, промывка внутренних полостей и системы охлаждения (радиатор , блок). Заменены датчики: скорости, дпдз, рхх, ревизия и чистка дут. Топливная система: заменил сеточку бензонасоса, топливный фильтр, новые форсунки (бош 4дырочки, 1000 руб за шт. ). ходовка практически полная замена: резинки все кроме на балке(в порядке), задние амморты приора в сборе (чуть жоще родных, гут), перед сааз кажется (точно не помню) в сборе, опорные подшипники, шаровые, рулевые наконечники, внешние гранаты (финвал, все в коробочке), передние ступичные, тормозные шланги, трос ручника, задние колодки. В ноябре ревизия печки и радиатора (устранение щелей, промывка радиатора отопителя белизной, продувка компрессором), замена масла, броников, свечей, возд фильтр. Может что- то забыл. По электрике работает все. О плохом: по кузову множество скольчиков, царапинок (краска заводская), коррозия задних арок, удар в зад . Задний бампер на замену есть . Все покажу и расскажу. Честная машина за свои деньги.

Источники

http://avtovx.ru/dvigatel/zamena-remnya-GRM-vaz-2110-22/
http://polysaevo.drom.ru/lada/2110/10320772.html

Механический износ ручника

Принцип работы ручника на всех автомобилях с барабанным типом задних тормозов просто, хоть и имеет некоторые нюансы от модели к модели. Но на десятке все просто. Посредством ручки стояночного тормоза водитель приводит в движение трос, который двумя концами вводится в зацепление с рычажным механизмом активации ручного тормоза в тормозных барабанах. На диске суппорта трос входит в зацепление с приводным рычагом, который разводит колодки, блокируя тем самым задние колеса.

В процессе эксплуатации автомобиля тормозные колодки изнашиваются, а поскольку механический привод ручника не имеет автоматической регулировки величины рабочего хода троса в зависимости от износа колодок, приходится регулировать натяжение троса вручную. Не такая это и проблема, единственное, что осложняет регулировку — постоянная грязь и ржавчина на регулировочных соединениях.

Неисправности и их признаки

Определить, что требуется регулировка или замена троса, довольно просто. Признаки неисправного механизма проявляются следующим образом:

Ручной тормоз прожимается без усилий – ослаблен трос, необходимо натянуть его.
Механизм не реагирует на нажатие рычага – привод порвался или вылетел, также причина может быть в износе задних колодок.
Заедание ручника — повреждение привода, требуется замена.

Важно! Стояночный тормоз нуждается в проверке хотя бы раз в 30 тысяч километров пробега. Ручной тормоз должен всегда быть натянут

Достав основной элемент, можно визуально определить его состояние. Замена требуется в следующих случая:

До 2% повреждены или оборваны.
Движение троса происходит с трудом даже после нанесения смазки.
Наконечники привода имеют выработки.

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга . Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам. Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете. Но почему такое происходит, какие есть причины? Давайте разбираться …

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Если автомобиль встает после трех щелчков, то значит — ручной тормоз работает, можно выдавать заветный талончик. А вот если плохо держит при 4 и боле щелчках, то значит работоспособность на низком уровне, либо ее вообще нет!

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Возможные причины поломки и поэтапная замена

Прежде чем приступать к ремонту (замене), рекомендуется выяснить причину, почему ручник не работает. Дело в том, что при некоторых поломках, когда ручник не работает, его полная замена может не потребоваться.

Основной и самой распространенной первопричиной, по которой рабочий механизм выходит из строя, является износ тормозного узла.

От рычага ручного тормоза отходит трос, что тянется к механизму, который активизирует тормозной узел. Несмотря на то что тросик постоянно подвергается сильным нагрузкам, его разрыв случается крайне редко. Зачастую тросик соскакивает или происходит износ (перетирание) наконечников в барабане. Также может произойти истирание тормозных колодок или износ барабанных тормозов.

Стальные волокна стояночного тормоза в процессе интенсивной эксплуатации могут растягиваться, что делает затруднительным их движение в оболочке, и устройство выходит из строя.

Замена тросика ручника на ВАЗ 2110 несложна, но для удобства лучше позвать помощника.

Далее следует выполнить следующие действия:

Автотранспортное средство необходимо снять со стояночного тормоза. Для этого нужно опустить ручник в пол до максимума (до упора).
Демонтируют тормозной барабан колеса.
Снятие глушителя и резонатора с задних подушек.
Снятие уравнителя. После того как будет отведена в сторону выхлопная труба, нужно подлезть под машину и открутить регулировочную гайку и контргайку. После откручивания уравнитель можно снять с тяги. Щеткой нужно очистить шток ручника ВАЗ 2110.
Извлечение наконечника троса из управления.
Трос ручного тормоза прикреплен к авто при помощи специальных скоб. Их нужно отогнуть.
Демонтаж задних тормозных колодок и отсоединение наконечника троса.
На балке заднего моста есть гайки, которые крепят ручник. Их нужно ослабить и вытянуть трос из держателя устройства.

Работа по снятию тросика ручника ВАЗ завершена. Прежде чем ставить новый трос, рекомендуется очистить все места креплений от грязи и ржавчины. Для этого можно воспользоваться специальными средствами, что продаются в автомагазинах, или использовать уксусную кислоту. При работе с любыми химикатами нужно быть очень аккуратным и придерживаться всех правил безопасности. Чтобы поставить на место новый тросик, все действия, перечисленные выше, проводят в обратном порядке

Стоит обратить внимание: в кронштейне, что находится под днищем кузова, тросы устанавливаются крест-накрест

Если на приборной панели не горит контрольная лампочка стояночного тормоза, потребуется проверить предохранитель. Возможно, потребуется замена концевика ручника ВАЗ 2110.

Замена троса

Замена тросов ручника на ваз 2110

Замену троса проводят, выявив явные причины:

наконечники троса имеют выработки;
оборваны до 2% прядей;
затруднено перемещение троса в оболочке после проведенной смазки.

Инструменты, которые потребуются для выполнения ремонта:

ключ на 10 – рожковый;
два ключа на 13 – один рожковый, второй – накидной;
крупная отвертка;
две монтировки.

Порядок выполнения работ:

опустить рычаг стояночного тормоза до нижнего положения, должен отщелкнуть стопор;
освободить свободный доступ к уравнителю, снять глушитель с подушек, резонатор с задней подушки, аккуратно опустить глушитель ваз в яму;

Замена тросика ручника ваз 2110

под кузовом освободить регулировочную гайку от контргайки, открутив обои, удалить уравнитель с тяги;
вынуть наконечник оболочки из уравнителя; вынуть из проходящего под кузовом кронштейна оболочку троса;
аккуратно отогнуть скобки креплений обоих тросов;

Замена тросиков ручника ваз 2110

снять тормозные колодки. отсоединив наконечник от рычага;
освободившийся трос протянуть через кронштейн внизу кузова;
вынуть трос из тормозного щита.

Примечание:работу по отсоединению наконечника необходимо проводить вдвоем, один оттягивает коромысло монтировкой или крупной отверткой, второй откручивает гайку фиксатора, и аккуратно, чтобы не повредить руки вынимается трос из держателя.

Замена тросиков ручников ваз 2110

После проделанной операции по снятию троса, надо все места крепления и прохождения троса очистить от грязи и ржавчины с помощью металлической щетки. Промыть растворителем места прохода троса в тормозном щите. На ночь в сквозные проходы троса налить уксусную кислоту и заткнуть пробками, уксус хорошо отъедает ржавчину.

Примечание: при заливке кислоты работы нужно проводить в резиновых перчатках.

Замена троса ручного тормоза ваз 2110

Еще раз проверяем состояние тормозных колодок. В автомагазине надо купить ремкомплект распорных планок на два барабана, для замены старых. Установку стояночного троса производить нужно в обратном порядке:

Вставить трос в тормозной щит, установку на тормозном барабане проводить с двумя помощниками. Один натягивает на коромысло, двое нажимают на рычаги ручника.

Примечание: можно провести эту работу вдвоем, если проявить смекалку, закрепить рычаги ручника в натянутом положении. Привязать веревку к уравнительной планке, один аккуратно натягивает, второй направляет на шток и фиксирует гайкой.

Так же и со вторым барабаном и только после этого спускаться в яму для проведения дальнейших процедур. Под днищем кузова в кронштейне, тросы устанавливают крест-накрест. Закрепить держатель троса на балке заднего моста.

Замена

Процесс более длительный, чем регулировка, но не намного сложнее. Потому справиться с задачей можно в собственном гараже с подъемником или смотровой ямой.

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель

Последовательность работ по замене тросика выглядит следующим образом:

Опустите рычаг ручного тормоза максимально вниз;
Снимите тормозной диск с колеса, где проводится замена элемента;
Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
Опустите вниз выхлопную систему;
Демонтируйте регулировочную гайку и контргайку;
Снимите уравнитель;
Теперь извлеките из уравнителя наконечники троса;
Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
Отогните скобки, которые крепят трос;
Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания. Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Замена рычага ручного тормоза ВАЗ 2110

Если регулировка ручного тормоза не помогла, значит необходимо выполнить замену одного из элементов «ручника». И одним из вариантов неисправности является сломанный рычаг. Чтобы выполнить его замену, вам понадобится стандартный набор инструментов и 15-20 минут времени. Установите автомобиль над ямой и зафиксируйте его противооткатными упорами.

Первое, что нужно сделать – это разобрать пластиковую панель между сиденьями. Затем нужно ослабить тросик натяжение тросика и снять ось тяги, находящуюся на нижней части рычага (со стороны днища). После этого открутите 4 болта крепления кронштейна рычага к кузову автомобиля (ключ на 10)

Очень важно не повредить провод массы, который крепится к кузову вместе с кронштейном рычага

Регулировка стояночного тормоза

После того как была произведена замена, требуется регулировка ручного тормоза. Ее рекомендуется проводить, имея под рукой руководство по эксплуатации данного транспортного средства.

Ручник на ВАЗ 2110 имеет ход рычага при регулировке 2-4 щелчка, а в рабочем состоянии — от 2 до 8 щелчков.

Автомобиль нужно поставить на домкраты, так чтобы колеса могли свободно вращаться. Ручной тормоз переводят в положение блокировки. Для регулировки болта и гайки потребуется ключ на 13. Гайку нужно затянуть, так чтобы колеса полностью заблокировались, а затем затянуть контргайку.

Когда ремонт был произведен и отрегулирован ручник, нужно проверить его в работе на дороге. Нужно найти уклон, длина которого будет не менее 4 м и 1 м в высоту (1:4). На этом уклоне авто ставят на стояночный тормоз, при этом машина не должна стоять на скорости. Если все сделать правильно, то машина не должна двигаться с места (катиться по склону), ведь ручник держит. В том случае, если не держит, ручник нужно подтянуть.

Далее рекомендуется проверить работу всей тормозной системы. Требуется проехать небольшое расстояние, а затем несколько раз воспользоваться тормозом. После остановки авто сразу проверяют барабан. Его температура не должна отличаться от температуры окружающей среды. В противном случае, если барабаны нагреваются, требуется немного ослабить натяжение троса. После того как доработка будет сделана, нужно подождать приблизительно час (время на остывание) и повторить тест-проверку.

Система ручного (стояночного) тормоза на ВАЗ 2110

На самом деле ручной тормоз ВАЗ 2110 устроен достаточно просто. Принцип его действия не основан ни на чем сложном. Механическим приводом служит трос. Когда ручка стояночного тормоза натягивается, водитель тем самым натягивает и трос и выполняется равномерное натяжение на колодках колес.

Ручник

При неисправности ручного тормоза рекомендуется выполнить регулировку. А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Примечание! Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке »)!

Снятие: 1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание! После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.

3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.

Установка: Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

Дополнительный видео-ролик: Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.

Предназначение и расположение стояночного тормоза

Расположение ручника известно каждому водителю ВАЗ 2110 – между креслами переднего ряда установлен рычаг, при нажатии на который происходит торможение. Металлический трос является механическим приводом в этом узле. Опуская рычаг, автомобилист обеспечивает натяжение троса, который прижимает колодки задних тормозов к дискам колес. Поломка рычага встречается крайне редко, так как основные нагрузки приходятся на металлический трос, как результат, через какое-то время он теряет нужное натяжение.

В руководстве по эксплуатации и обслуживанию ВАЗ 2110 указано, что хотя бы раз в полгода нужно выполнять диагностику тормозной системы, включая стояночный тормоз. В ПДД есть требования к этому узлу – он должен удерживать автомобиль при уклоне 25 градусов. Если металлический трос не поврежден, а регулировка не принесла результатов, значит проблема в задних тормозах – здесь требуется полноценная диагностика у специалистов.

Руководство по ремонту

Чтобы оперативно провести ремонт, потребуется помощь напарника. Это значительно сэкономит время, которое придется потратить на ремонт.

Далее по пунктам:

Шаг первый – снимаем ВАЗ 2110 со стояночного тормоза (ручник опускаем до упора в пол – система удерживания автомобиля на месте должна быть выключена);
Шаг два – демонтируем тормозной барабан колеса;
Шаг три. Добраться до уравнителя достаточно сложно. Мастеру потребуется снять глушитель с подушки подвески и снять резонатор с задней подушки. Опускаем трубу для отвода выхлопных газов вниз;
Шаг четыре. Для этого придется подлезть под ВАЗ 2110 – здесь располагается регулировочная гайка и контргайка. Отворачиваем их и снимаем с тяги уравнитель;
Шаг пять. Извлекаем наконечник троса из управления;
Шаг шесть. На кузове ВАЗ 2110 располагается кронштейн, где установлен наконечник оболочки тросика;
Шаг семь. Производитель закрепил тросик при помощи скоб – их необходимо отогнуть в стороны;
Шаг восемь. Снимаем заднюю тормозную колодку и отсоединяем наконечник троса ручника;
Шаг девять. Переходим к балке заднего моста и ослабляем гайки, с помощью которых производитель закрепил ручник. Извлекаем трос из держателя устройства.

Собственно, этот этап можно озаглавить как пройденную половину пути. Теперь автовладелец должен установить новый трос ручного тормоза, воспользовавшись приведенными выше шагами (действовать нужно в обратной последовательности).

Основная особенность конструкции ВАЗ 2110 – тросики в кронштейне монтируются крест-накрест.

Также после монтажа изделия на место и сбора ВАЗ 2110 в обратном порядке, системе стояночного тормоза потребуется регулировка для восстановления тяги – это важно для дальнейшей комфортной эксплуатации машины. https://www.youtube.com/embed/uhIemRgZouI

Как снять рычаг стояночного тормоза Ваз 2110

Снятие рычага стояночного тормоза на автомобиле Ваз 2110 выполняют для его разборки и ремонта вышедших из строя элементов или их замены на новые, а так же при проведение различных работ, при которых наличие рычага будет мешать ходу их выполнения. Подготовьте стандартный набор инструментов, загоните автомобиль на смотровую яму или эстакаду, обесточьте его (отсоединив клемму минус от аккумуляторной батареи) и проделайте следующую последовательность действий:

В салоне автомобиля снимаем декоративную верхнюю и нижнюю панели облицовки тоннеля пола.

Далее перемещаемся под автомобиль и снимаем уравнительную планку тросов ручника, выкрутив контр гайку и регулировочную гайку.
Из отверстия в полу вынимаем защитный чехол и снимаем его с тяги.

Снова перемещаемся в салон и крестовой отверткой выкручиваем винт крепления кронштейна выключателя контрольной лампы включения стояночного света

Так же обратите внимание, что данным винтом закреплен провод «массы».
Далее выкручиваем четыре болта крепления рычага стояночного тормоза.

Кронштейн с выключателем лампы откладываем в сторону.
Выведя тягу из отверстия в полу.

Для замены тяги, разгибаем усики стопорного шплинта и снимаем его, затем шайбу и саму тягу. При необходимости, в случае обнаружения следов сильного износа или повреждений, выполните замену пластиковой втулки.
Сборку и установку проведите в обратной последовательности.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.

В то же время неполадки с ручником могут повлечь серьезные неприятности, если неуправляемая машина врежется в какую-то преграду или, что еще хуже, в другой автомобиль. Рассмотрим неполадки ручника и методы их устранения своими руками без обращения к специалистам на СТО.

Совет! При недостаточном натяжении тросика на ручнике, помимо ручника, автомобиль необходимо оставлять «на скорости», это подстрахует вас в случае непредвиденных обстоятельств.

При износе накладок, которые находятся на задних тормозных колодках, и вытягивании приводных тросов очень часто возникает проблема в регулировке хода ручника (тормозного стояночного ручника). Примеры, которые будут описаны в статье, помогут справиться с этой проблемой не только для ВАЗ-2110, но и для остальных автомобилей отечественного производства.

Замена ручника lada 21102 (ваз 21102)

Замена троса ручника на ВАЗ-2110, 2111, 2112

Замена троса

Замена ремня ГРМ на 16-тиклапанном моторе

Источники

Механический износ ручника

Неисправности и их признаки

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Возможные причины поломки и поэтапная замена

Замена троса

Замена

Рекомендуем прочитать:

Замена рычага ручного тормоза ВАЗ 2110

Регулировка стояночного тормоза

Система ручного (стояночного) тормоза на ВАЗ 2110

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Предназначение и расположение стояночного тормоза

Руководство по ремонту

Как снять рычаг стояночного тормоза Ваз 2110

Похожие материалы:

Необходимость регулировки
