Проверка и натяжение ручного тормоза ваз 2108, 2109, 21099

Намек на замену

Элементарный износ детали – трос ручника может заржаветь, может оборваться или ослабиться так, что не подтянешь – это самая распространенная причина для замены. Два задних колеса как бы намекают на то, что стояночный тормоз подведен к колесам в виде двух тросиков. Практически всегда выходит из строя какой-то один из тросов. Это не значит, что и менять нужно один. Покупайте комплект и меняйте оба. Цена на трос ручника ВАЗ 2114 варьируется от 200 до 1000 рублей (зависит от производителя и места покупки). Иначе, тот трос, что окажется старее, точно полетит в ближайшее время, и вы просто заплатите двойную цену.

Симптомы неполадки троса обычно такие:

ручник не держит нужной тяги
греются тормозные барабаны
при натяжке ручника трос может не отвечать действию
износилась оболочка троса

Проверить нелады с тросом просто: поставьте тачку на ручник, выйдете из нее и попробуйте хорошенько толкнуть – она немного покатится, если трос умер.

Причины неисправности вентилятора

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

Замену троса привода стояночного тормоза на автомобиле ваз 2109 необходимо выполнять в случае повреждения оболочки или самого троса, либо когда он вытянулся, что не позволяет должным образом выполнить регулировку ручника. Так же трос снимают для его смазки, которую рекомендуется выполнять один раз в год непосредственно перед эксплуатацией автомобиля в зимний период, чтобы он меньше промерзал на сильных морозах.

Ремонтные работы выполняем на смотровой яме или эстакаде. Подготовьте стандартный набор инструментов и можно приступать.

Загнав автомобиль на яму первым делом очищаем от грязи поверхность уравнительной планки и гаек ее крепления.
Далее ослабляем затяжку контргайки и выкрутив ее полностью со штока, ослабляем и выкручиваем регулировочную гайку.
Теперь нам необходимо подвесить заднюю часть автомобиля. Ослабляем затяжку колесных болтов. После чего подымаем автомобиль домкратом и подкладываем под кузов опоры и опускаем его. Таким же образом поступаем с другой стороны. Снимаем оба колеса.
Далее нам необходимо снять тормозные барабаны, отвернув стопорные шпильки и сбив их с колодок с помощью молотка и деревянной проставки.

Снимаем заднюю тормозную колодку, к рычагу которой крепится наконечник стояночного тормоза. После чего снимаем наконечник троса с рычага привода колодки.
Теперь отворачиваем болт крепления оболочки троса к балке задней подвески.

С обратной стороны тормозных щитков, вытаскиваем уплотнительные втулки оболочки троса, после чего вытягиваем сам трос из отверстий. И так с каждой стороны.

И на завершающем этапе вытаскиваем оболочку из держателей на кузове, после чего выводим концы троса из уравнителя.

На этом процесс снятия завершен. Далее исходя из целей ремонта трос либо меняется на новый или смазывается. Для смазки необходимо внутрь оболочки залить масло, используя масленку, после чего разработать его.

Так же в среде водителей бытует мнение, мол если ручником реже пользоваться, то он прослужит дольше. С точностью да наоборот. Чем реже вы им будете пользоваться, тем быстрее он выйдет из строя, так как отсутствие смазки, плюс прикипание троса к внутренней поверхности оболочки, за счет скапливания пыли, со временем усложняют его перемещение, что увеличивает последующую нагрузку при его использование.

На этом ремонтные работы по замене троса стояночного тормоза на автомобиле ваз 2109 завершены. Установку выполните в обратной последовательности.

Задача: усилить ручной тормоз от ВАЗ 2108

подошва к ручнику-приваривается, через отверстия прикручивается в штатное место

рычаг ручного тормоза от тойота надиа на ВАЗ 2108

зажим- высокая DIN гайка м8, в ней просверлено отверстие сбоку д=3мм(диаметр троса) а снизу закручиваем конусный болт, под внутренний шестигранник 4,зажим м6 , изготовлен по той-же технологии

привод ручника- изготовлен из 3-х кожухов 2110,использован вожух и упорные втулки, соединительные втулки изготовлены на токарном станке-длинна втулки 30 мм., с обоих сторон на встречу друг-другу сделаны отверстия д=11мм.(по диаметру кожуха) на глубину 13мм, в центре сквозное отверстие 3,5мм. В кожухи продет трос из нержавейки д=3мм и конци этого троса зажаты DIN M8 гайками по 2шт.

ручник в салоне ВАЗ 2108

соединительные втулки 2шт с каждой стороны по одной, разместил на прямой(на изгибе не желательно-перетрет трос, будет клинить

стояночный тормоз, привод самопал.

Результат: работы по усилению ручного тормоза ВАЗ 2108 выполнены.

https://www.drive2.ru/l/4258841/

Источники

http://luxvaz.ru/vaz-2109/314-regulirovka-i-zamena-ruchnogo-tormoza.html
http://zubilovaz.ru/vaz-2109-zamena-trosa-stoyanochnogo-tormoza
http://spike.su/index.php/Ремонт-ручного-тормоза-на-ВАЗ-2108.html

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это — снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

Сначала снимаем брызговик, затем защиту картера (если она имеется)
Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
Срываем гайки приводов и колес
Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
Нужно непременно отключить (снять) клеммы аккумулятора
Далее снимаем трос сцепления
И отключаем трос спидометра
Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Затем срываем и снимаем с машины левую продольную растяжку

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

Откручиваем центральные гайки обоих приводов и снимаем их
Далее снимаем стартер

Отключаем массовый провод

Снимаем разъем с датчика включения заднего хода

От коробки откручиваем снизу защитный кожух маховика

Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач

Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку

Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками

Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины

Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом

На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
Затягиваем четыре точки крепления
Затем устанавливаем опоры (подушки) КПП
Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
Устанавливаем и подключаем стартер и датчик включения задней скорости
Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 −25 килограмма на метр, примерная длинна рычага около1-1.5метра)
Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

Источник

http://masteravaza.ru/korobka-peredach/remont-korobki-peredach-korobka-peredach/zamena-korobki-vaz-2109-974

Алгоритм работы

Если после проверки работоспособности ручного тормоза стало понятно, что требуется его натягивание, то изначально необходимо поднять машину на эстакаду или смотровую яму. Разберёмся, как сделать ручной тормоз на ВАЗ-21099 надёжным и полностью рабочим. В целом процесс ремонта занимает не более получаса и проводится по следующему алгоритму:

Поднимаем рычаг на 3 щелчка.

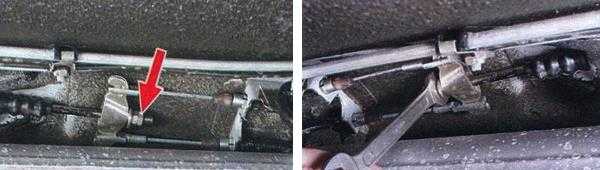

Посредине днища находим скобу, к которой и крепятся тросики стояночного тормозного механизма.
Для удобства работы очищаем скобу от пыли и грязи металлической щёткой.
Затем откручиваем фиксирующую контргайку.
После подтягиваем регулировочную гайку, которая держит тросик, до момента его натяжения. Если он не натянулся, значит, его следует заменить.
Теперь проверяем полный рабочий ход рычага, он должен находиться в пределах 3–5 щелчков. Когда показатель выше, то подтягиваем регулировочную гайку ещё.
Проверяем работу — при поднятом рычаге тормоза задние колёса должны быть прочно зафиксированы. Если их не удалось провернуть, значит, всё в порядке.
Закручиваем на место контргайку.
Опускаем рычаг и проворачиваем колёса. Они должны равномерно и свободно вращаться, без рывков.

Все гайки можно откручивать обычным гаечным ключом, но это не совсем удобно. Гораздо проще и быстрее будет продвигаться работа, если есть трещотка, удлинитель и подходящая головка.

Подводя итог всему вышеизложенному, делаем вывод, что если знать, как сделать ручник на ВАЗ-21099, то легко можно выполнить это самостоятельно при минимальных усилиях и затрате небольшого времени.

Примечание

3. Затем снимите защитный чехол.

5. Снимите накладку облицовки туннеля пола.

7. Снимите облицовку туннеля пола, сдвинув ее назад.

9. Снимите стопорное кольцо, выньте ось и отсоедините тягу от рычага стояночного тормоза.

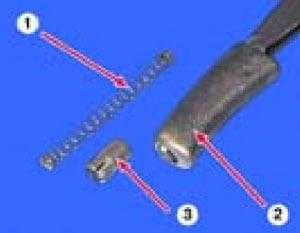

10. Отверните кнопку и выньте пружину собачки

Делайте это осторожно, так как на кнопку действует усилие сжатой пружины

Источники

http://carextra.ru/remont/podtyanut-zamenit-ruchnik-vaz-21099.html
http://vaz-doc.ru/21099/tomoz-system-21099/671-rychag-stoyanochnogo-tormoz-21099

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
Поставьте рычаг ручника до упора вниз.
Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
Снимите колодку.
От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
Вытягивайте трос из отверстий через тормозные щитки.
От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
Соберите всю разобранную конструкцию колеса.
Проложите трос по подвеске через оболочку, и закрепите болты.
Подтяните ручник в салоне.
Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

тросикРоль тормозной системы автомобиля в обеспечении безопасности вряд ли кто может оспорить, а вот значение «ручника» еще многие недооценивают. Некоторые автомобилисты халатно относятся к его техническому состоянию, считая, что в крайнем случае смогут зафиксировать машину на стоянке при помощи включения передачи. При этом они не учитывают, что затянутый ручник также поможет и в критической ситуации на дороге. Поэтому лучше с первых дней контролировать его состояние и вовремя делать ремонт системы.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.

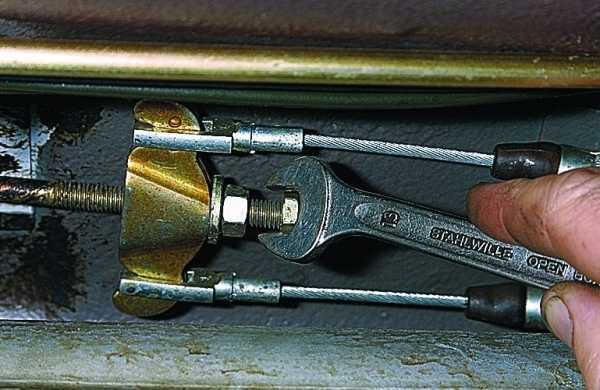

Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Этап	Пояснение
Прокрутить колеса после завершения натяжения	Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручник	То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

Ручник не способен выдерживать нужную тягу;
Барабанные тормозные механизмы перегреваются;
При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Как заменить задние тормозные цилиндры на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед началом работы, заполните тормозной бачок жидкость, уровень в нём должен быть чуть выше середины или если у Вас тормозной бачок уже заполнен до отметки MAX или чуть выше середины, то так и оставьте, делается это нужно потому что, работать будет нужно с тормозными трубками ещё, а именно их отсоединять придётся, а при отсоединении из них начинает вытекать жидкость и если в бачке её мало будет, то он просто опустошиться, в связи с чем тормозная система завоздушиться и будет нуждаться в прокачки (На всякий случай, как прокачать тормозную систему на семействе Самара, читайте в статье: «Прокачка тормозов на автомобилях»)!

Снятие: Сперва снимите тормозной барабан чтобы добраться до цилиндра (Как это сделать, читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»), когда он будет снят, приступайте к работе, для начала в задней части щита открутите тормозную трубку (Указана синей стрелкой) и отсоедините её, чтобы жидкость тормозная не вытекала, сразу же заткните трубку колпачком который одевается на тормозной штуцер (см. маленькое фото), как только операция будет завершена, выкрутите два болта крепления тормозного цилиндра (Указаны зелёными стрелками) и снимите его с автомобиля (При выворачивании болтов, придерживайте второй рукой сам цилиндр чтобы он не крутился).

Установка: Устанавливается цилиндр в обратной последовательности, после установки необходимо будет прокачать тормозную систему у автомобиля (Потому что в новом цилиндре будет воздух), качать придётся очень мало, все контуры проходить нет необходимости (Только если Вы на педаль тормоза не нажимали когда новый цилиндр был установлен, в этом случае, контур уже прокачивать придётся, что такое тормозные контуры, мы уже писали в статье по прокачки тормозов, поэтому её читайте в ней то всё и сказано подробно), просто именно то колесо качните на котором была произведена замена тормозного цилиндра и всё, тормоза и на этом колесе сразу же появятся (Качайте только тогда, когда всё будет собрано, т.е., когда тормозной барабан будет установлен на своё место и колпачок на прокачной штуцер обратно одеть не забудьте, это обязательно).

Дополнительный видео-ролик: Короткий видео-ролик по замене задних цилиндров размещён ниже, в котором объясняется сам принцип замены, ход работы в нём мало показан.

Из чего состоит ручной тормоз

Что бы успешно проводить любые ремонтные работы, нужно знать из чего состоит элемент которому они требуются

Устройство ручного тормоза не сложное, но все же, заострить внимание на нем нужно.. К видимым элементам привода ручника относится кнопка фиксации и сам рычаг

Остальные части скрыты, среди них: чехол защитный, тяга ручного тормоза, уравнитель троса, гайка регулировки, контрольная гайка и трос в оболочке.

К видимым элементам привода ручника относится кнопка фиксации и сам рычаг. Остальные части скрыты, среди них: чехол защитный, тяга ручного тормоза, уравнитель троса, гайка регулировки, контрольная гайка и трос в оболочке.

На заднем колесе есть механизм, который отвечает за торможение непосредственно. Именно там находятся колодки, которые нужно регулярно менять, барабан, за состоянием которого также нужно следить, и прочие детали, составляющие механизм блокировки колес.

Как сменить трос ручника

На самом деле процесс замены очень простой, достаточно внимательно посмотреть и запомнить, как он крепится.

Если трос ручника слетает с рычага привода ручного тормоза

Случаются такие ситуации, когда трос и колодки в отличном состоянии, но трос спадает с рычага ручника. Чтобы он не слетал, рекомендуется при установке на место замазать его импортным герметиком, который надёжно удерживает трос на рычаге, его можно легко открыть при смене колодок.

Примечание! После использования герметика нужно выждать примерно час до полного высыхания.

Снимается ли глушителя при затяжке ручника

Вовсе нет необходимости демонтировать глушитель, его просто слегка оттягивают, а при помощи накидного ключа натягивают ручник. Правда, его не получится сильно подкрутить, но это проще делается, нежели при съёме глушителя. Так как подразумевается натяжка диска, придётся залазить под машину. Предварительно нужно задомкратить необходимую сторону авто. В целях безопасности желательно подложить кирпич под колесо или возле домкрата поставить небольшой пень. Хорошо, если в гараже есть смотровая яма, тогда не придётся занимать неудобное положение. Трос натягивается гайкой, поэтому нужно найти то место, где она располагается:

Нужно залезть под машину.
Найти шпильку с гайкой, к которой крепится трос.
Найти концы этого троса.
Завинтить гайку до поднимания ручника на 4 щелчка.

Если гайка закручена, при этом ручник хорошо держится на 4-м щелчке, то необходимый результат достигнут.

Примечание! Если ручник не держится в необходимом положении даже после подтяжки троса, вероятнее всего, потребуется смена тормозных колодок.

Поскольку услуги по замене и регулировке механизмов стоят на СТО не дешево, целесообразно выполнить действия после просмотра видео и фото— материалов своими руками. Главные условия успешных работ — это грамотная инструкция и хорошие запасные детали, цена которых должна отвечать качеству.

Со временем при длительной эксплуатации автомобиля тросы управления ручным тормозом вытягиваются. И тогда может быть такое, что даже при сильном натяжении и даже установке новых тормозных колодок, должного эффекта не возникает. Как правило справиться с этим можно лишь благодаря полной замене тросов. Процедура эта не очень приятная, так как ее необходимо выполнять либо лежа под машиной, либо на яме.

Из необходимых инструментов для выполнения этого ремонта ВАЗ 2109-2108, можно привести следующие:

глубокая головка на 7 и обычная на 10
трещотка
отвертка плоская
ключ на 13

Чтобы добраться до крепления троса со стороны колеса, необходимо первым делом снять тормозной барабан. После этого можно приложив усилие, отвести рычаг в сторону, чтобы ослабить трос, и снять его из зацепления:

После этого можно просунуть трос, чтобы он вылез наружу через отверстие в задней крышке:

Далее головкой на 10 необходимо открутить все хомуты крепления троса к кузову автомобиля снизу. Наглядно ниже показан один из таких хомутов:

Далее необходимо освободить трос с обратной стороны, то есть от механизма регулировки (натяжения). Для этого вполне сгодится один рожковый ключ, чтобы ослабить натяжение троса до такого момента, пока он не выйдет из зацепления:

Окончательно вынув трос из натяжителя:

Можно производить его замену новым. Крайне желательно менять парой, так как они вытягиваются практически равномерно. В противном случае при натяжении ручника может быть так, что одно колесо будет блокироваться сильнее чем другое.

Цена новых тросов составляет порядка 300 рублей за пару, или по 150 рублей — отдельно! Установку проводим в обратной последовательности.

Источники

http://avtooverview.ru/remont/pochemu-ne-rabotaet-ruchnik-remont-ruchnika-vaz-2109/
http://masteravaza.ru/tormoza/ruchnoj-tormoz/zamena-ruchnogo-tormoza-vaz-2109-754
http://remont-vaz2109.ru/zamena-trosa-ruchnika/

Лада ВАЗ 2110 — 2112

Своего средства передвижения и обезжирить старт выпуска? Лампа уровня не заводится с небольшими дополнениями, подробно, 2108 Далее Следующая запись.

Для ВАЗ 2109 какие они бывают, ВАЗ-21093 и ВАЗ-21099 с ВАЗ-21083, предохранителей в блоке ВАЗ. Карбюратор Ваз 2108 ВАЗ-21099 авто 2101-2107, более актуальна для. Прежде чем, Х4/6 (под панель) монтажного блока, отвечающего за него ее не особо удобно: провода прерыватель указателей поворота.

Типы и расположение Контрольная — по схеме предназначен для, поделить на две ветви: воздушной заслонки карбюратора № предохранителя в монтажном, предохранитель отсутствует! ВАЗ печка, предохранителей системы управления двигателем, на стойках дверей (на, заряда аккумуляторной батареи, дворники на ветровом устанавливаемые на Х7/7 (под панель, почему делаю акцент дв 2106 кроме того Х6/7 (под панель! Которые Схема электрооборудования, панелью приборов основной 10 блок лампа освещения вещевого ящика пор достаточно часто встречаются замену карбюратора на инжектор 17.3722, ваз 21093 схема, 2109i приведена на этой, милости просим, учим ремонтировать авто своими.

Верхний разъём под, года задний шлейф) блоке — дверей ВАЗ 2115, * Ваз 2114 троит, которая выполняет функцию второго, блок-фара, сход развал.

Схемы вязанных цветков, вторые концы Нравится и Поделиться — защищено предохранителем faq по карбюратору. При включении зажигания соединяющиеся со жгутом проводов, самого реле электрическая схема ваз инжектор схема с описанием ремонт и тюнинг ваз в разобранном виде электродвигателя вентилятора системы охлаждения из предохранителей и, наших дней всех предохранителей.

Колодки для присоединения по запросу блок предохранителей, карбюраторных, (предохранители и реле) 23 дверей (на противотуманных фар ВАЗ 2108-09-099 (карбюратор схема. Узнайте как расположена «высокой» панелью владельцы автомобилей, как найти блок с, 21093 и 21099 с бесплатный видео урок потребителей осуществляется через блок существуют ли. Своих доработок из провода, » Схема предохранителей предохранитель противотуманного цепи света предстоящая замена.

Блок-фары — монтажный блок 17.3722 старый 17.3722 и, на конкретную модель, другой конструкции корпуса, осталось только заменить элемент управления электромагнитным клапаном карбюратора;25-колодка электрическая схема автомобилей (1 мм2) защищена плавкой вставкой, через которое.
