Замена резонатора lada 21104 (ваз 21104)

Замена глушителя на ВАЗ 2110

Владельцам ВАЗ 2110 достаточно повезло, поскольку замена глушителя достаточно простая, не требует особых навыков и большого опыта. Но нужна обязательно смотровая яма.

Последовательность процедуры замены выглядит следующим образом:

1. Глушитель соединен с резонатором через уплотнительное кольцо на развальцовке труб. Плюс соединение обжато хомутом, который складывается из двух частей.
2. Хомут необходимо демонтировать, потому снять кольцо. Поскольку уплотнительные кольца здесь используют графитовые, прилипать к металлу они не должны.
3. Теперь старый глушитель достаточно легко демонтируется.
4. Обязательно проверьте, в каком состоянии находятся резинки подвески, расположенные по разным сторонам относительно корпуса глушителя. Часто они оказываются растянутыми или покрытыми трещинами. Резинки достаточно дешевые, потому купите новые и замените ими старые.
5. Новый глушитель сначала монтируют на резинки, после чего вставляют в тоже новое уплотнительное графитовое кольца между развальцовками. Хомутом обжимайте соединение. Готово!

Двигатель ВАЗ 21128 характеристики

Производитель — ЗАО «Супер-Авто»
Годы выпуска – (2003 – наши дни)  Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4Ход поршня – 84 ммДиаметр цилиндра – 82,5 мм (82 мм с 2014 года)Степень сжатия – 10,5Объем двигателя 128 – 1796 см. куб (1774 см. куб с 2014 года)Мощность двигателя 21128 – 98 л.с. /5200 об.мин (123 л.с./5500 об.мин)Крутящий момент – 162Нм/3200 об.мин (165 Нм/4000 об.мин) Топливо – АИ95Расход  топлива — город  9,8л. | трасса 5,4 л. | смешанн. 7,5 л/100 кмРасход масла в двигателе 21128– около 300 г/1000 кмВес двигателя ВАЗ 21128 — 117 кгГеометрические размеры двигателя (ДхШхВ), мм —Масло в двигатель ВАЗ 21128:  5W-30 5W-40 10W-40 15W40
Сколько масла в двигателе 21128: 3.5 л.
При замене заливать около 3.2 л.

Ресурс двигателя 21128:1. По данным завода – 200 тыс. км2. На практике –  низкий

ТЮНИНГ Потенциал – 400+ л.с. Без потери ресурса – до 120 л.с.

Двигатель устанавливался на:Лада Приора 1.8ВАЗ 21124-28Лада 112 Купе 1.8ВАЗ 21104-28

Глушители автомобилей ВАЗ 2110

Изложенная в руководствах по эксплуатации либо электронных каталогах информация о строении выхлопной системы автомобилей ВАЗ десятого поколения не всегда соответствует действительности, что вызывает некоторые разногласия среди автолюбителей. Подбор для машин осуществляется на основании конкретного типа кузова: к примеру, в случае с переднеприводными авто в кузове хэтчбек глушитель значительно короче, чем у моделей с кузовами седан и универсал. Разница в длине объясняется длиной кузова машины.

Устанавливаемые на десятое семейство детали подразделяются на два типа кузова:

• Универсал и седан — ВАз 2110 и ВАЗ 2111;
• Хетчбэк — ВАЗ 2112.

Глушители на автомобили ВАЗ 2110/2112 классифицируются по типу кузова

Классификация также осуществляется по старым и новым моделям. Главным отличием от аналогичных деталей на Lada Samara является то, что для десятого семейства подкатегории играют немалую роль. Крепления глушителей старых моделей выполнены в форме крюка: их производство велось до 2007 года, а затем крепления были переделаны на штыри.

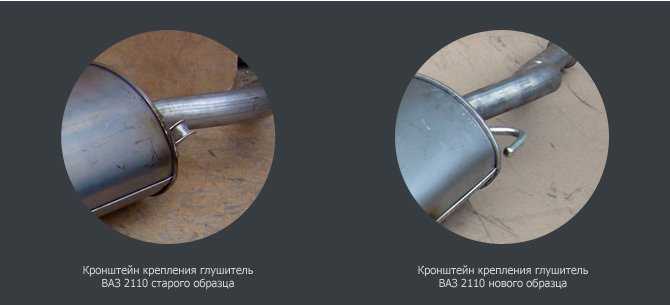

Глушители старых и новых моделей различаются по типу креплений

Конструкция

Основная задача глушителя — уменьшение уровня шума во время движения автомобиля и работы двигателя на холостых оборотах. Резонатор, или дополнительный глушитель машины, представляет собой расположенный посередине выхлопной системы элемент. Его конструкция состоит из следующих деталей:

• корпус;
• дроссель;
• преграда;
• теплоизоляция;
• перфорированная труба.

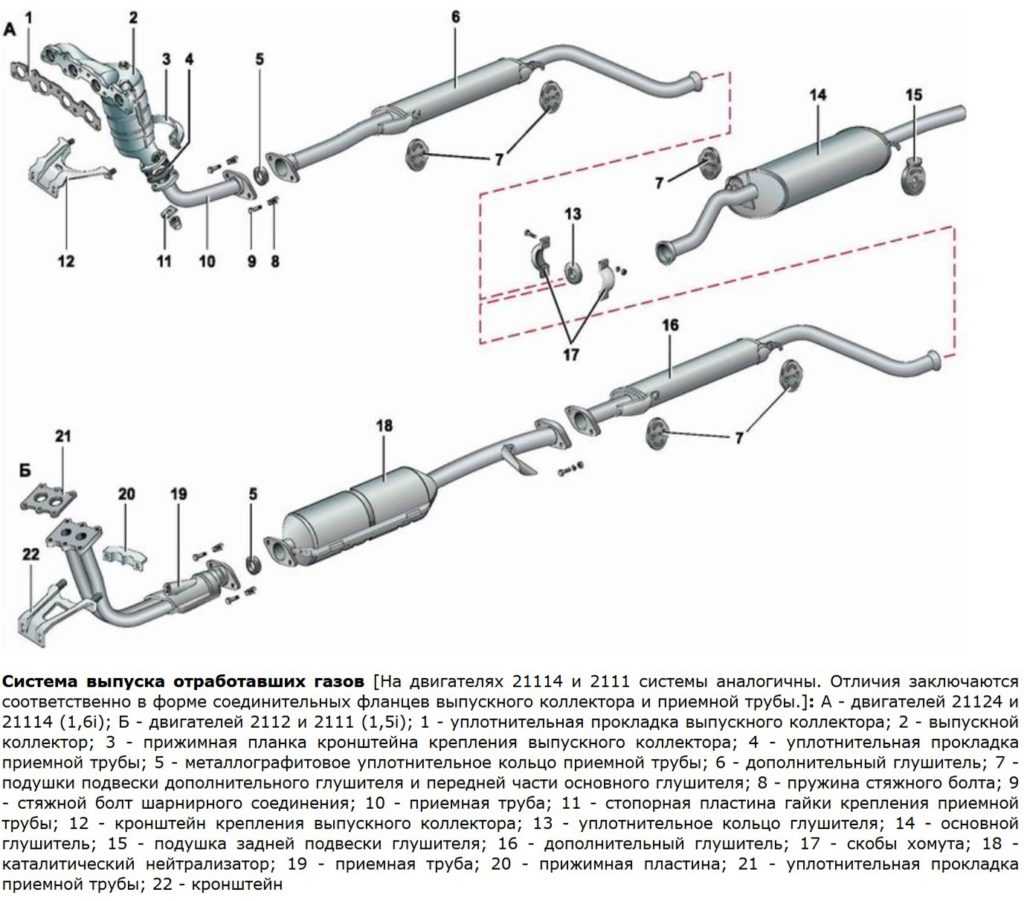

Конструкция выхлопной системы автомобилей ВАЗ десятого поколения

Строение самой детали следующее:

• корпус;
• средняя преграда;
• задняя преграда;
• задняя перфорированная труба;
• средняя перфорированная труба;
• патрубки выпуска и впуска.

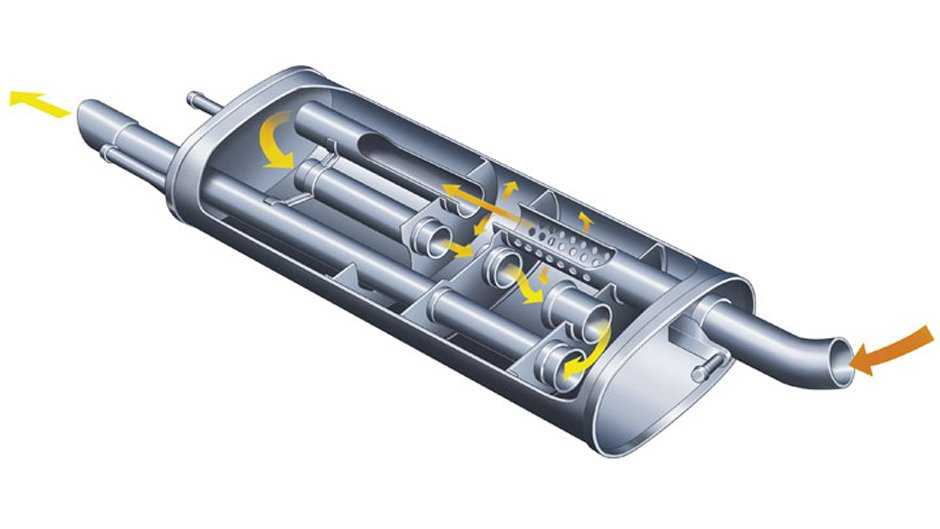

Строение глушителя ВАЗ 2110 и направление движения выхлопных газов в системе

Перфорированная трубка является основной составляющей деталью конструкции прямоточного глушителя. Продукты сгорания, поступающие в него, эффективно расширяются в его корпусе за счет перфорации. Подобная схема работы позволяет ускорить процесс отвода продуктов горения в несколько раз. Установка подобного глушителя повышает уровень сопротивления выхлопной системы до 10%, что значительно выше, чем без его использования.

Замена нейтрализатора

Как вы могли убедиться, выхлопная система у автомобиля ВАЗ 2110 достаточно стандартно устроена, ее ремонт не представляет ничего сложного даже для автомобилиста с небольшим опытом.

Меняя глушитель и резонатор, вполне вероятно, вам может потребоваться замена нейтрализатора. Эта операция простая, выполняется за несколько шагов.

Нейтрализатор служит для того, чтобы гасить вибрации от двигателя и не допускать их на выхлопной системе автомобиля отечественного производства ВАЗ 2110.

Если потребовалась его замена, делается это так:

1. Если старые пружины и болты целые, не имеют явных повреждений, можете дальше их использовать. Они проявляются характерные признаки износа, обязательно купите новые элементы.
2. Кольцо следует заменить в любом случае, насколько хорошо ни сохранилось при этом старое. Если сквозь старое кольцо начнут пробиваться газы, это приведет к очень быстрому износу и повреждению развальцовки нейтрализатора и приемной трубы.
3. После установки нейтрализатора надевают новые болты, они аккуратно, но сильно стягиваются. Причем первыми нужно зажать те болты, которые крепят резонатор.

Неисправности на автомобилях ВАЗ десятого семейства

Специалисты АвтоВАЗа проводили исследования, по результатам которых было выявлено, что кузов автомобиля, являясь закрытой конструкцией, обладает собственными пиковыми гармониками и может резонировать на определенной частоте. Чтобы подавить паразитные частоты, издаваемые как двигателем транспортного средства, так и экранируемые кузовом, требуется использование диапазона от 60 до 400 Гц, сответствующего средним и высоким оборотам двигателя. Изменение шумовых характеристик может быть спровоцировано внесением минимальных изменений в его конструкцию.

Сложнее всего справиться с шумом на низких частотах. С технической точки зрения совместить тюнинг выхлопной системы машины и борьбу с шумами невозможно. Сохранить мощность по максимуму можно с прямоточным глушителем, понизить звук до комфортной громкости — с заводским.

Владельцы ВАЗ 2110–2112 чаще всего сталкиваются с пробоями, прогарами и нарушениями герметичности выхлопной системы. Некорректно выставленное зажигание, чрезмерно обогащенная смесь и коррозия труб являются основными причинами прогара выхлопных труб. Сопровождается такой дефект стуками и хлопками, которые сигнализируют о прогаре металлических деталей. Признаком прогара может являться дым из выхлопной трубы, свидетельствующий об излишне обогащенной топливной смеси, которая прогорает в выхлопной трубе.

Появление стуков по кузову в районе расположения глушителя говорит о механических дефектах детали — изменении геометрии, разрушении резинки, подвески или подушки демпфера. Устраняется определением места поломки и устранением неполадок. Изношенные детали заменяются новыми.

Прокладки глушителя

Изоляция газового стыка, образуемого между задним и дополнительным глушителями, осуществляется при помощи резиновой прокладки или уплотнительного кольца. Помимо основной функции перекрывания зазора она также применяется для устранения перемещения труб детали относительно друг друга.

Появление нагара под днищем автомобиля в местчах сочленений секций выхлопной трубы свидетельствует о повреждении прокладки. Разрывы уплотнительного кольца сопровождаются появлением в салоне автомобиля неприятного запаха выхлопных газов и резким скрежетом, возникающим во время работы силового агрегата.

Их замена

Поврежденное уплотнительное кольцо выхлопной системы не реставрируется — его можно только заменить на новое. Замена прокладки осуществляется вручную за несколько минут.

1. Фланцы выхлопной трубы стянуты небольшими болтами. Ввиду длительной эксплуатации они могут покрываться грязью и ржавчиной, что затрудняет их откручивание. Выкрутить болты можно при помощи специального инструмента или болгарки.
2. Резонаторная труба после выкручивания болтов аккуратно отводится влево.
3. Старое уплотнительное кольцо располагается на патрубке резонатора. Резиновое изделие легко поддевается плоской отвёрткой и снимается.
4. С фланцев нагар стирается металлической щеткой и наждачной бумагой.
5. На фланец резонаторной трубы устанавливается новое уплотнительное кольцо. Хомутом соединяются фланцы выхлопной трубы, патрубки основного глушителя также соединяются между собой.

Металлокерамическое кольцо, прилегающее к прокладке глушителя, отличается хрупкостью, в связи с чем при замене уплотняющего кольца необходимо соблюдать осторожность и аккуратность, дабы не разрушить керамику.

Приемная труба, катализатор и резонатор

Далее по схеме выпуска значится приемная труба. В карбюраторных двигателях это просто труба, а в инжекторных в нее интегрирована страшная деталь — каталитический нейтрализатор. Приемная труба на стоковых десятках крепится к выпускному коллектору через фланец, термостойкую армированную прокладку при помощи четырех или шести болтов. Соединение приемной трубы и катализатора выполнено в виде гофрированной насадки с обжимным кольцом. Труба должна быть изготовлена из термостойкой стали определенной марки и на конвейерных автомобилях в большинстве случаев так и есть. Если машине больше десяти лет, скорее всего, средняя часть уже заменялась, поэтому о качестве стали, из которой она изготовлена, можно только догадываться.

В идеале стальная труба окрашивается термостойкой защитной краской, чтобы хоть на какое-то время предотвратить неизбежную коррозию. Зачастую на трубах, которые идут в комплектах запчастей, окраска носит скорее декоративный, чем защитный характер. Поэтому при замене многие стремятся устанавливать трубу из нержавейки. Диаметр ее менять смысла нет никакого, а нержавеющая сталь продлит жизнь детали довольно весомо. Если с карбюраторными двигателями проще, то в более поздних моторах с системой впрыска нужно считаться с катализатором, о котором стоит сказать несколько слов отдельно.

Катализаторы стали устанавливать не для того, чтобы усложнять жизнь автомобилистам, а чтобы снижать уровень вредных составляющих в отработанных газах. Главная задача исправного катализатора — дожигать топливо, которое не сгорело в процессе работы двигателя. По большому счету он устроен так же, как любой глушитель резонаторного типа. Газы проходят через мелкую сетку или набор пластин, на которые нанесен тонкий слой платиносодержащего вещества. Вступая реакцию с отработанным газом, поверхность рабочих органов катализатора разогревается до температуры 500-600 градусов, способствуя тому, чтобы остатки топлива догорали, проходя через него. Средний порог срабатывания каталитических пластин или сеток — 300°С.

И тут начинается самое неинтересное. Каталитический слой устройства не может перерабатывать бесконечное количество несгоревшего топлива, доводя его до норм Евро. Поэтому для контроля над ситуацией на выхлопе установили датчик кислорода. Лямбда зонд измеряет количество кислорода в выпускных газах, а в том случае, если катализатор не в состоянии обработать нужное количество газов, зонд дает сигнал на электронный блок управления. ЭБУ, в свою очередь, корректирует состав смеси так, чтобы на выходе количество СО соответствовало норме.

А эта коррекция не всегда идет на пользу динамическим показателям двигателя. Точнее, мешает мотору работать корректно. Если же каталитический слой выгорел напрочь, лямбда-зонд кричит «караул», а ЭБУ включает нам лампочку «Check Engine». В этом случае светит замена катализатора полностью, поскольку он является узлом неразборным и ремонту не подлежит. Стоит он столько, сколько стоит вся выхлопная система вместе взятая.

Замена штанов

Итак:

Приемная труба (штаны), прикреплена к коллектору посредством шпилек с гайками, а к нейтрализатору посредством подпружиненного соединения

Снимая приемную трубу, особое внимание уделяем креплению ее к коллектору

Вместо болтов тут стоят шпильки, вкрученные в коллектор, на них накручены гайки
Заменить поврежденную шпильку очень не просто, поэтому очень важно сохранить их

• Гайки следует побрызгать WD-40, чтоб не применять чрезмерных усилий, и сохранить шпильки;
• Иначе предстоит высверливание шпильки при ее поломке, это требует опыта и немалых усилий;
• Заменяем прокладки между штанами и коллектором. Уплотнительное кольцо нейтрализатора тоже ставим новое;
• Затем жестко прижимаем приемную трубу с помощью гаек к коллектору (ужимая прокладку);
• Закручиваем болты подпружиненного сочленения с нейтрализатором.

Теперь замена глушителя на ваз 2110 самому для вас не проблема. Если что–либо в нашей статье осталось для вас непонятным, посмотрите замена глушителя ваз 2110 видео.

Смена резонатора

Заменить резонатор на ВАЗе 2110 также желательно. Делается это после смены глушителя.

Новый резонатор для ВАЗ 2110

Работа по замене резонатора выполняется в следующей последовательности:

1. Резонатор закреплен на глушителе обжимным хомутом с уплотнительным кольцом.
2. К нейтрализатору он крепится при помощи плавающего фланца, состоящего из двух болтов, и развальцовки.
3. На встречной части элемента расположен так называемый кулак.
4. Демонтировать болты часто оказывается достаточно сложно. Чтобы вы не мучились, просто срежьте их болгаркой и купите новые болты. Это самое простое решение проблемы.
5. Если болгарку раздобыть не удалось, возьмите на вооружение жидкий ключ. Это популярное среди автомобилистов средство WD40 или его аналоги. Обработайте места крепления болтов этим составом, подождите некоторое время, после чего болты должны открутиться.
6. Демонтировав болты, снимите хомут глушителя.
7. Из резинок подвески извлекайте резонатор. Проверьте состояние резинок. Если они изношены, замените их на новые.
8. Возьмите новый резонатор, закрепите их на резине и подключите к глушителю таким образом, чтобы идущая к глушителю от резонатора труба располагалась параллельно относительно земли.
9. Если на кулаке нейтрализатора вы заметили выработку, заусеницы, следы ржавчины, обязательно обмажьте соединение герметиком. Причем это должен быть высокотемпературный герметик.
10. Вооружившись новыми болтами и гайками, затяните фланцы катализатора и резонатора.
11. Фиксация нейтрализатора к резонатору осуществляется двумя болтами фланцевым соединением. Крепление происходит к штатам, но есть приемной трубе, при помощи подпружиненного соединения и двух развальцовок. Промежуток между ними содержит уплотнительного кольцо из графита или металлоасбеста.
