Замена распредвала ваз 2111

Когда требуется замена?

У ремня есть ресурс — установленный срок эксплуатации. Если этот срок закончился, то запчасть необходимо заменить даже в том случае, когда она выглядит нормально. Ведь обрыв может случиться в любой момент.

На вопрос, через сколько километров пробега необходимо проводить замену, чтобы ремень не порвался, бывалые автолюбители дают разные ответы. Некоторые считают, что через 50–60 тысяч километров пробега. Другие уточняют: такой срок замены актуален для 8v (восьмиклапанного) двигателя. Если установлен 16v (шестнадцатиклапанный) мотор, то замену надо производить через 30–45 тысяч километров.

На видео специалист-практик показывает, как выглядят ремни ГРМ после длительного пробега и стоит ли доверять рекламе. Снято каналом ExpertR.

Момент затяжки постели распредвалов ВАЗ-2112 16 клапанов: порядок

Многие автомобилисты слышали, что необходимо правильно затягивать резьбовые соединения на 16-клапанном двигателе ВАЗ-2112, но никогда этого сами не делали. Так, момент затяжки определяется изготовителем и указан в сервисных мануалах по ремонту.

Видео об установке распредвалов и разрезных шестерней на 16 клапанный мотор

Видеоматериал расскажет, как правильно затянуть резьбовые соединения на постели распределительных валов

Момент и последовательность затяжки постели распредвалов

Последовательность затяжки крышки распределительных валов

Правильная затяжка постели распределительных валов, а также остальных деталей головки блока цилиндров определяет нормальное функционирование всех узлов и агрегатов. Так, для того, чтобы затянуть резьбовые соединения используется типовая схема затяжки и динамометрический ключ.

Перед тем как устанавливать болты на место, необходимо их хорошо промыть и смазать силиконовой смазкой

Для того чтобы правильно затянуть болты необходимо знать последовательность. Она начинается со средней части и поэтапно переходит непосредственно к краям. Детальную последовательность можно увидеть на фотографии ниже.

Схема затяжки каждого болта постели распредвала с нумерацией

Что касается непосредственно силы затяжки, то она составляет 8,0-10,0 Нм. После того, как постель установлена на головку блока, болты соединения закручиваются руками или без особой силы при помощи трещотки с головкой.

Закручиваем все болты от руки, но не затягиваем

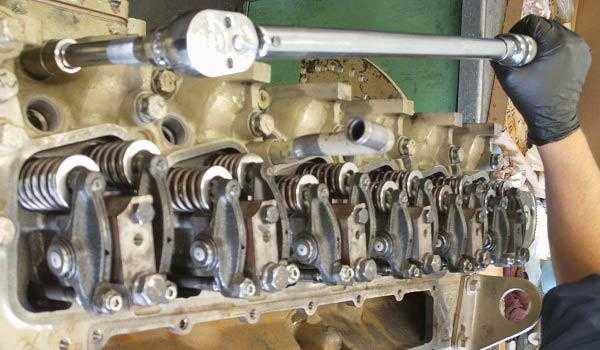

Когда все болты стали на место, необходимо взять динамометрический ключ и затянуть согласно нормативам в порядке указанном выше.

Динамометрический ключ для затяжки резьбовых соединений

В каких случаях понадобиться затягивать постель распределительных валов

Болты закручены. Отмечены стрелочками

Затяжка постели распределительных валов понадобится в том случае, если её перед этим демонтировали для проведения восстановительно-ремонтных работ. Так, в каких случаях понадобится снимать постель, рассмотрим более детально:

• Замена распределительных валов, толкателей или сальников клапанов.
• Капитальный ремонт головки блока.
• Ремонтные операции с двигателем.
• Замена отдельных элементов головки блока цилиндров.

Последствия неверной затяжки постели

К последствиям неправильной затяжки постели распределительных валов можно отнести следующее:

• Утечка масла из-за образования щели или неплотного соединения.
• Пропускание воздуха внутрь ГБЦ.
• Нарушение в работе двигателя или головки блока.
• Попадание посторонних предметов (воды, грязи, пыли).

Все эти факторы могут негативно сказаться на работе головки блока цилиндров и главного силового агрегата.

Момент и последовательность затяжки постели распределительных валов на 16-клапанном двигатели ВАЗ-2112 должны быть правильными, поскольку данный фактор влияет на работу головки блока и двигатель в целом. Так, неверное проведение процедуры может повлечь более серьезные последствия. Если автолюбитель не в состоянии сделать это самостоятельно, то необходимо обратиться на автосервис, где все сделают быстро и качественно.

Как отличить впускной распредвал от выпускного ВАЗ-2112: фото

Распределительные валы 16-клапанного ВАЗ-2112 впускаю рабочую смесь, и выпускают отработанные газы. В отличие от 8-клапанного мотора, где один распредвал служит для впуска и выпуска, на 16 клапанном – на каждую фазу стоит свой элемент. Это улучшает не только характеристики двигателя, но и способствует меньшему расходу топливной смеси.

Фото впускного и выпускного распредвалов

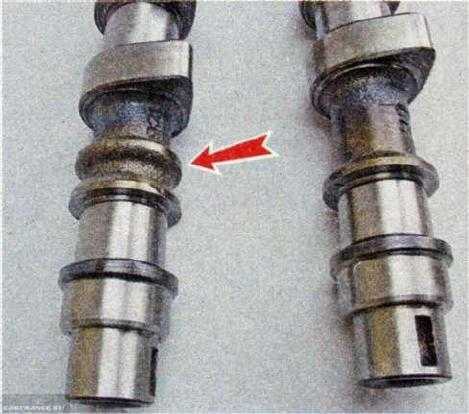

Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой

Различие распредвалов

Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз

На самом деле разницы в конструкции выпускного и впускного распределительного вала нет. Существует только одна причина, по которой они не взаимозаменяемые. На впускном распределительном вале есть каемочка, которая рассчитана под датчик фаз газораспределения.

Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.

Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.

Различия распредвалов спортивного характера

Распределительные валы 16-ти клапанного двигателя на ВАЗ-2112 не отличаются конструктивными особенностями, кроме того, что на впускном вале проточена дополнительная кромка под датчик распредвала (фаз). Если впускной и выпускной элемент перепутать местами – это приведёт к нарушению фаз газораспределения и если двигатель долгое время проработает в таком режиме, владельца неизбежно ждёт капитальный ремонт головки блока, в лучшем случае.

Порядок проведения монтажа и демонтажа

Блок цилиндра является основой крепления головки, которая держится на 10 винтах. Отворачивание осуществляется особым торцевым ключом – «десяткой». На фото продемонстрирован правильный порядок отворачивания:

1. Верхний правый угловой.
2. Нижний правый угловой.
3. Верхний левый угловой.
4. Нижний левый угловой.
5. Верхний второй слева.
6. Верхний второй справа.
7. Второй нижний справа.
8. Второй нижний слева.
9. Верхний посередине.
10. Нижний посередине.

Соблюдая исключительно такую последовательность можно избежать деформации болтов и резьбы, а также других неприятных моментов. Конструкция узла довольно сложная, хоть на первый взгляд и кажется примитивной.

Головка крепится болтами или шпильками к блоку и закрывает сверху цилиндры. Посадочная площадь у верхнего элемента весьма большая, потому правильная последовательность затягивания резьбовых соединений с конкретным усилием очень важна. Раньше на старых моделях авто ставили чугунные элементы данного узла, с которыми было проще работать.

Сейчас же преимущественно используют более мягкий, легкий и пластичный алюминий, при работе с которым очень легко повредить какой-то цилиндр. Еще чугун гораздо устойчивее к термоусадке и деформациям, что не позволяет пока полностью от него отказаться.

Стандартный размер винтов в рассматриваемой нами модели – 93 мм. Если хоть один вытягивается даже на пару миллиметров, он тут же подлежит замене. Последовательность монтажа отличается от вышеуказанного порядка и есть на фото:

1. Средний нижний.
2. Верхний нижний.
3. Нижний второй слева.
4. Нижний второй справа.
5. Верхний второй справа.
6. Верхний второй слева.
7. Нижний угловой слева.
8. Верхний угловой слева.
9. Нижний угловой справа.
10. Верхний угловой справа.

Нормы момента натяжения:

1. Усилие на первом этапе – 20 Н*м.
2. Каждый элемент стоит доворачивать вправо на 90о.
3. После 20 минут ожидания необходимо доворачивать еще на 90о.

Установка ГБЦ под турбину на ДВС мало чем отличается от выше рассмотренного варианта, но в случае возникновения несоответствий или других проблем, лучше обратиться за советом или помощью к квалифицированным специалистам.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

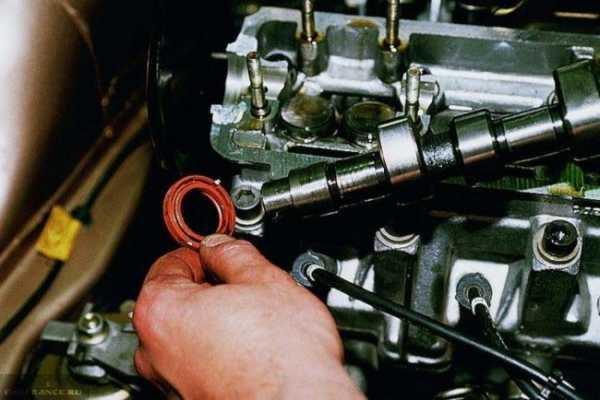

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые

На впускной есть дополнительная каемочка под датчик фаз.

На что влияет манжет

Чтобы оценить всю величину роли распредвального сальника, попробуем пойти от обратного. Рассмотрим подробнее, что может произойти, если сальник выйдет из строя и перестанет надежно выполнять свои задачи.

1. Минимальный вред, который способен нанести неисправный манжет — это замасленность всего подкапотного пространства.
2. Существенно повысится расход масла, придется регулярно добавлять смазку. Соответствующая сигнальная лампа постоянно будет об этом напоминать и вскоре начнет раздражать.
3. Если снизится уровень масла, начнутся стуки клапанов, которые вскоре обязательно выйдут из строя. Это только вопрос времени.
4. Неметаллические элементы подкапотного пространства, которые окажутся залитыми маслом, вскоре разрушатся, деформируются, перестанут качественно выполнять свои задачи.
5. Попадание масла на контакты приведет к возникновению проблем с запуском двигателя.
6. Начнет выдавать ошибки датчик положения распредвала. Это повлечет за собой повышение расхода топлива, поскольку ЭБУ не сможет регулировать подачу горючего на каждый цилиндр, везде нагрузка окажется одинаковой.

Проверка работоспособности

Прежде чем приступить к замене манжета, обнаружив следы масла на двигателе, нужно провести несколько проверочных мероприятий:

• Вполне вероятно, что забилась система, которая отвечает за вентиляцию масляного картера;
• В системе могут пережаться шланги, из-за чего возникла неисправность.

Если же проверка этих элементов показала, что все в порядке, придется заменить сальник.

Советуем обратить внимание на несколько важных моментов

1. Запустите двигатель и прислушайтесь, не стучат ли клапана или не издает ли шум разболтавшийся распредвал. Здесь вам поможет обычный стетоскоп, который обеспечит более точную прослушку. Вполне вероятно, вам потребуется заменить манжет и распредвал, либо его составные элементы, ставшие виновниками появления стука.
2. В некоторых ситуациях от стука позволяет избавиться простая замена ремня привода ГРМ.
3. Проверьте двигатель на холостом ходу. Если работа движка при этом неустойчивая, либо с трудом удается запустить мотор, проверьте состояние датчика положения распределительного вала. Порой замена этого элемента возвращает мотору прежнюю эффективность работы.

Чтобы заменить проблемный сальник, вам придется выполнить несколько этапов разборки. В итоге потребуется сделать следующее:

• Демонтировать переднюю защитную крышку, после чего снять ремень ГРМ;
• Снять крепежные болты шкива распределительного вала. Для этого придерживайте элемент отверткой, чтобы не допустить прокручивания, а саму процедуру снятия выполните с помощью ключа на 17 миллиметров;
• Демонтировать зубчатый шкив;
• Снять сальник. Для данной операции потребуется плоская отвертка или плоскогубцы с тонкими сторонами.

Данный комплекс мероприятий позволит снять и заменить сальник. Но советуем проверить состояние распределительного вала и, при необходимости, заменить его.

Чтобы добраться до распредвала, нужно:

• Полностью снять датчик давления масла. Если демонтировать его не хотите, тогда по крайне мере отключите провода от устройства;
• Открутить крепежные болты корпуса подшипников распределительного вала. Их там аж целых 20 штук. После этого вы легко снимите корпус;
• Не забыть про заглушки, которые находятся в каждом технологическом отверстии. Извлеките их;
• Разобрать потенциально проблемный распределительный вал, определить необходимость ремонта или замены.

Обратная сборка

Собирая обратно узел, обязательно учитывайте положение каждого демонтированного элемента. Внимательно будьте с заглушками. Убедитесь, что каждая из них оказалась строго на своем месте.

Перед установкой сальника и дополнительных элементов, не забудьте их тщательно смазать. Сальник можно запрессовать на место с помощью молотка. Только не металлического, а резинового или пластмассового. Удостоверьтесь, что края расположились заподлицо с местом установки компонента.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Лада 2108 RedLine’86 › Бортжурнал › Замена распредвала на 2110

С самого начала уже слышал как на холодную стучит распредвал. Все таки он родной, 86го года, что поделать. Он ждал пока я решусь купить ему в замен валик ОКБ с увеличенным подъемом, для средних оборотов. Но в связи с тем что пока я не решился, золотой он по деньгам выходит, из-за того что старый болтается, и весь стерся, начал конкретно течь сальник. Сменил три штуки, ничего не помогло. Решил купить обычный вал пока, а там посмотрим. Есть планы по двиглу, но думаю стоит ли вообще начинать?Решил ради эксперимента взять поставить вал 2110, посмотреть что будет. В нете читал что что-то дает.

У 2108 подъем впуска 8,8мм, вып-8,65мм, фазы впуска 294град, вып-256град.У 2110 подъем впуска 9,4мм, вып-8,95мм, фазы впуска 255град, вып-247град.

Так же решил ради эксперимента подправить перекрытие клапанов с помощью разрезной шестерни. Новый вал встал нормально, я снял толкатели и поставил сначала старый, чтобы пошатать, потом новый, чтоб убедиться что он не болтается. Потом опять снял, установил толкатели, установил вал, и отрегулировал клапана. Потом выставил правильное перекрытие, сначала сравнив его со старой шестерней. Оно было немножечко не так как надо. Новой выставил как надо, собрал. Прикрутил все остальное, завел, понял что уже нет того шума что был раньше. прогрел, выставил зажигание и поехал тестировать.

НУ по ощущениям что скажу, разгон до сотни лень было замерять) а так разница ооочень мизерная, больше приближенная к самовнушению. Реальной разницы я не ощутил. Да у меня в принципе и стрелка эконометра редко в зону желтую заходит ))) но в общих чертах работа движка изменилась, да и скорей всего потому что зажигание чуть раньше сделал. Короче кто хочет тюнинговать двигатель установкой вала 2110, то никаких результатов не ждите))

Двиг я помыл, после поездки посмотрел, пока сухо. А там тестирование покажет)

Потом привел машину в порядок, и поехал кататься) Всем ровных дорог)
