Когда требуется менять датчик распредвала двигателя на ВАЗ 2110?
Датчик распредвала мотора на ВАЗ 2110 расположен по правую сторону от двигателя, недалеко от ГБЦ. В случае выхода из строя данного агрегата дальнейшее функционирование двигателя невозможно, однако часто датчик начинает просто барахлить, что приводит к:
- Увеличению расхода топлива;
- Снижению мощности и тяги двигателя;
- Увеличению вибрации и шума под капотом;
- Повышению среднестатистической температуры работы мотора;
- Проблемному запуску силового агрегата.
Наличие сразу нескольких причин свидетельствует о проблемном состоянии самого датчика. Проверить исправность контрольного индикатора распредвала двигателя можно с помощью мультиметра – достаточно замерить показатель сопротивления тока на внешней обмотке агрегата. Как вариант процедуру проверки можно проводить также с помощью мегомметра.
По заводским нормам сопротивление должно быть между 550 и 750 Ом. Если сопротивление ниже или выше значения, то датчик следует признать неисправным и в срочном порядке приобрести новую деталь. Помните, пренебрежение своевременной заменой датчика положения распредвала серьезно укорачивает ресурс эксплуатации двигатель и прилегающих систем – вполне возможно в ближайшем времени может потребоваться необходимость в проведении капитального ремонта.
Задачи и принцип работы
Сегодня датчик холла на ВАЗ 2110 играет важнейшую роль, являясь неотъемлемой частью системы зажигания автомобиля. Если этот агрегат выйдет из строя, двигатель начнет работать неправильно, либо полностью прекратит свою работу.
Это устройство по своей сути является контроллером распредвала, который устанавливается прямо возле трамблера и обеспечивает его функциональность.
На валу распределителя-прерывателя имеется короноподобная пластинка с определенным количеством прорезей, число которых обычно соответствует количеству цилиндров в двигателе. В датчике находится постоянный магнит.
При начале движения распределительного вала, металлические лопасти попадают в пространство возле считывающего устройства. Так вырабатывается импульсное напряжение. Это напряжение двигается к катушке зажигания, где становится выше. Последняя точка движения напряжения — свечи зажигания.
Датчик фаз на 8 клапанной ВАЗ 2110 имеет три клеммы:
- Одна подключается к массе автомобиля («минусовая» клемма);
- Другая — питающее напряжение, равное +6 Вольт;
- Третья — передача импульса на коммутатор.
Замена датчика фаз (положения распредвала)
Датчик фаз или как его называют по-другому, положения распредвала, предназначен для определения угла распределительного вала и в зависимости от показаний — подачи нужной информации в ЭБУ автомобиля для распределения смеси и управления зажиганием.
Если датчик фаз выходит из строя или начинает сбоить, то не исключен резкий скачок расхода топлива. Это происходит из-за того, что ЭБУ автоматически переводит ГРМ в резервный режим, и топливо начинает подаваться одновременно на все цилиндры. Именно это и приводит к таким последствиям.
Необходимый инструмент для ремонта:
- головка торцевая на 10 мм
- трещотка или вороток
Проверка устройства на предмет функциональности
Итак, симптомы определены, но теперь следует окончательно разобраться в том, виновен ли во всех бедах датчик холла, или нет. Для этого следует проверить его работоспособность.
Проверка
Несмотря на широкое разнообразие способов проверки, действительно эффективных мер мы выделим четыре. Какой способ диагностики применять вам — решайте сами.
- Позаимствуйте у товарищей или знакомых рабочий датчик холла и установите его на место своего неработающего. Если проблемы ушли после такой процедуры, можете смело отправляться в магазин автозапчастей и покупать новый элемент.
- Вооружитесь тестером, чтобы проверить напряжение на выходе. Работоспособный датчик выдает показания в пределах от 0,4 до 11 Вольт. Отклонения от этих данных свидетельствует о том, что пришло время производить замену.
- Имитация считывающего устройства. Тоже довольно неплохой способ проверки, который подразумевает проведение достаточно простых манипуляций. Вытяните колодку с штекерами датчика, включите зажигание, соедините третий и шестой выходы. Если при этом появится искра, тогда наверняка ваш датчик холла вышел из строя.
- Проверка, где не требуется вольтметр. Достаточно распространенная методика проверка, которая подразумевает выполнение нескольких последовательных шагов:
- На вывод проводка катушки зажигания подключается свеча;
- Резьбовое соединение свечи зажигания подключается к массе;
- Демонтируется каретка с измерителем и подсоединяется разъем;
- Включается зажигание автомобиля;
- Проводится отверткой из металла в непосредственной близости от датчика. Если при этом на свечке появилась искра, тогда ваш измеритель работает.
https://youtube.com/watch?v=loxwayrjpVM
Процедура замены
Если проверки показали, что ваш элемент уже не выполняет свои прежние функции, придется его заменить на новый. Делается это достаточно просто.
Выкручиваем
Вам необходимо соблюдать последовательность действий, что позволит без лишних проблем и финансовых затрат самостоятельно осуществить замену.
- Демонтируйте трамблер со своего автомобиля и снимите его крышку.
- Снимите бегунок. Для этого его нужно немного потянуть вверх.
- Снимите крышку черного цвета. На ВАЗ 2110 она обычно изготавливается из пластика.
- Демонтируйте болт, который удерживает штекер.
- Извлеките сам штекер.
- Открутите болты крепления, которые держат пластину датчика холла.
- Демонтируйте крепежи, фиксирующие вакуум-коллектор.
- Извлеките стопорное кольцо.
- Достаньте из конструкции тягу и корректор.
- Далее вы обнаружите зажим, который нужно раздвинуть и извлечь тем самым провода.
- Теперь снимается опорная пластина.
- Два болта держат датчик холла. Их необходимо открутить, что позволит достать измеритель и поставить на его место новый. Процедуру сборки выполняйте строго в обратной последовательности демонтажа.
Если вы обнаружили первичные признаки неисправности, настоятельно не рекомендуем тянуть с ремонтом. Максимально оперативно выполните проверку.
https://youtube.com/watch?v=4Ln1XJet2E8
Если проверка показала, что измеритель неисправен, выполните процедуру его демонтажа, а также выберите качественную запчасть.
Проверка датчика распредвала «десятки»
Чтобы устранить неисправность датчика распределительного вала ВАЗ 2110, требуется полная диагностика изделия, ведь запуск транспортного средства зависит от множества причин. Не факт, что именно дефект данного изделия связан с проблемой пуска мотора автомобиля.
Тогда придется протестировать ряд других систем транспортного средства:
- производим демонтаж датчика распредвала;
- замеряем значение сопротивления на внешней обмотке изделия с помощью мегомметра или мультиметра;
- если значения измерений ниже 550 Ом и выше 750 Ом, то можно быть уверенным, что датчик является дефектным.
Снятие и замена распредвала двигателя ВАЗ-2110, Ваз-2111
Снятие распределительного вала двигателей ВАЗ-2110, -2111
Снимаем клапанную крышку головки цилиндров

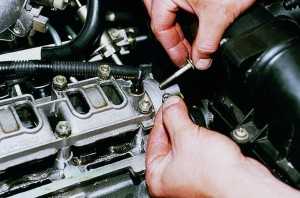

На двигателе ВАЗ-2111 ключом «на 10″ отворачиваем две гайки крепления «массовых» проводов к шпилькам заглушки головки цилиндров и снимаем провода со шпилек.
Ключом «на 10″ отворачиваем две гайки и один болт крепления заглушки.
Снимаем заглушку …
На двигателе ВАЗ-2110 снимаем корпус вспомогательных агрегатов Снимаем зубчатый шкив распределительного вала. Отворачиваем верхнюю гайку крепления задней крышки ремня привода ГРМ
Ключом «на 13″ равномерно в несколько приемов (до снятия давления пружин клапанов) отворачиваем десять гаек крепления корпусов подшипников распределительного вала.
…и задний корпусы подшипников распределительного вала.
Немного отведя от головки блока цилиндров заднюю крышку ремня привода ГРМ, снимаем распределительный вал.
Снимаем сальник распределительного вала.
Устанавливаем распределительный вал в следующей последовательности.
Очищаем сопрягаемые поверхности головки цилиндров и корпусов подшипников от старого герметика и масла.
На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников в зоне крайних опор, наносим тонкий слой силиконового герметика. Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.

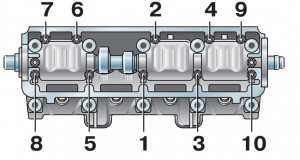

Предварительно затягиваем гайки в последовательности, указанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. При этом необходимо следить за тем, чтобы установленные втулки корпусов свободно вошли в свои гнезда. Окончательно затягиваем гайки моментом 21,6 Н•м (2,2 кгс.м) в той же последовательности. После затяжки гаек тщательно удаляем остатки герметика, выдавленного из зазоров. Проверяем зазоры в клапанном механизме. Запрессовываем новый сальник распределительного вала Дальнейшую сборку проводим в последовательности, обратной разборке.
