Замена радиатора ваз 2110, 2111, 2112

Инструкции по установке нового отопителя

Новый образец

«Новый» радиатор имеет следующие крепления: гайка возле фильтра, винт на нижнем торце лобового стекла и две гайки, расположенные над впускным коллектором. Если на вашем автомобиле установлена система для обогрева стекол, то нужно демонтировать расширительный бачок. Фильтр печки тоже нужно снять и заменить при необходимости. Снимаем её, открутив для этого 4 самореза, а затем достаем фильтр. Теперь замена радиатора печки ВАЗ 2110:

Стрелки указывают на крепления, которые нужно снять для доступа к радиатору.

1. Отопитель нового образца не цельный – он собран из двух половин. Они соединены при помощи трех саморезов. Два самореза можно обнаружить на лицевой стороне радиатора печки, а третий – под шлангом, который идет к вентилятору отопителя. Отыскать шланг не составит труда – он имеет Г-образную форму.

Местонахождение радиатора под капотом автомобиля.

Снятие креплений выполнено, идем дальше. При демонтаже отопителя могут возникнуть проблемы, поэтому здесь нужно остановиться. Чтобы снять левую часть, нам нужно крепко взяться за неё левой рукой, а правой, соответственно, за правую половину. Теперь надавливаем на отопитель и приподнимаем обе части вверх. Правая часть снимается проще – её нужно просто отвести вправо с усилием.

Правая часть радиатора печки. Её нужно разобрать ещё на 2 части.

Демонтируем обе части, затем через отверстие шумоизоляционного щитка выводим пароотводящий шланг.
Если левая половина отопителя цельная, то правая снова разделяется на две части. В качестве креплений установлены металлические скобы. Нам нужно демонтировать их вместе с уплотнителем. После этого правая часть сама разложится. Теперь к заслонке открылся проход. Её лучше тоже заменить, идеальный вариант – алюминиевая обклеенная.

Разобранная правая часть радиатора. Крепятся части друг к другу при помощи стальных скоб.

После этого можно устанавливать новую деталь по тому же принципу.

Для справки: жидкости должно быть около 4 литров. Осмотрите антифриз: если он относительно прозрачный, то его можно залить повторно в новый радиатор печки.

Старый образец

1. Выполняем все шаги по сливу охлаждающей жидкости. Теперь нужно снять уплотнитель, установленный в ветровой накладке – при желании его тоже можно поменять. Затем следует убрать и саму накладку, которая называется «жабо». Крепится она при помощи винта, расположенным под главным тормозным цилиндром. Выкручиваем его.

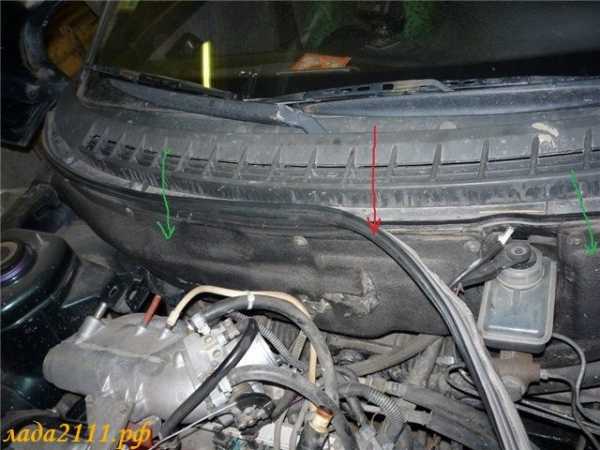

Стрелки указывают на жабо. Нам нужно снять её.

Основной винт, который держит жабо. Его следует выкрутить.

Далее нужно открутить 4 крепления верхних фиксаторов. Шланги и провода держатся за счет двух хомутов – снимаем их.

4 крепления, которые нужно снять.

Теперь следует отключить минусовую клемму аккумуляторной батареи – стандартная процедура при ремонте и обслуживании. Переходим к левой части жабо, её держат 2 винта. Откручиваем их и выдвигаем жабо на себя. Важно: полностью жабо не должно выйти.

Вытаскиваем минусовую клемму аккумулятора. Это нужно сделать для обеспечения безопасности.

Следующий шаг – демонтаж накладки ветрового стекла. За ней находится датчик уровня антифриза – отсоединяем штекер от него и достаем шланг горячего воздуха. Он идет из расширительного бачка.

Омывательный шланг, иногда его сложно найти под капотом.

Теперь нужно снять шланг омывателя, который крепится на лобовом стекле четырьмя винтами. Демонтируем зажимы корпуса отопителя, стеклоочистители и накладку.

Стрелки указывает на крепления, которые нужно снять.

Перед нами должен фильтр. Он тоже снимается. В итоге нужно демонтировать шланги подачи и отвода пара, корпус фильтра, обратку антифриза и заднюю часть вентилятора (он есть не на всех автомобилях ВАЗ 2110).

Крепления воздушного фильтра. После демонтажа фильтра можно приступать к установке нового радиатора.

Готово, осталось только поменять радиатор печки. Работа выполняется в обратной последовательности.

Почему перегревается мотор

Двигатель на ВАЗ 2110 может перегреваться по разным причинам. Первоочередная — это снижение эффективности работы системы охлаждения. Почему же она перестает должным образом работать?

1. Патрубки охлаждающей системы могут засориться. Сегодня подобная ситуация встречается редко. Преимущественно при условии, что для СО применяется очень низкосортная охлаждающая жидкость. Выход один — поменять патрубки и использовать нормальную ОЖ.
2. Различные подтеки, утечки приводят к снижению уровня жидкости охлаждения. Тут придется заменить все компоненты, из-за которых возникает утечка.
3. Корпус загрязнен. С течением времени на корпусе радиатора накапливается мусор, грязь, листья, трупики насекомых и так далее. Это негативно влияет на эффективность работы. Потому обязательно периодически выполняйте наружную очистку корпуса.
4. Течь радиатора. В такой ситуации вам придется его снять, оценить масштаб повреждений и решить, ремонтировать его или менять на новый.

Что делать дальше

Чтобы заменить старый радиатор ВАЗ-2110 новым прибором, повторите вышеописанное в обратном порядке, начиная с последнего пункта. Чтобы радиатор работал хорошо, стоит также проверить состояние втулки из резины на верхнем крепеже. Если деталь сильно износилась, замените на только что купленную и ее.

Последующие мероприятие по установке нового изделия выглядят следующим образом:

• зафиксируйте устройство для вентиляции воздуха;
• хорошо затяните кожух;
• определите радиатор на прежнее место в ВАЗ-2110, наденьте на штифты подушки нижнего крепежа;
• когда радиатор уже стоит, добавьте антифриз.

Причины перегрева двигателя

К причинам перегрева двигателя ВАЗ 2110, прежде всего следует отнести недостаточно эффективную работу системы охлаждения. Причинами могут быть:

1. Засорились патрубки радиатора. Вещь, сегодня редко встречающаяся, и то – лишь при применении охлаждающей жидкости крайне низкого качества. В таком случае поможет их замена;
2. Низкий уровень ОЖ из-за подтекания в местах крепления патрубков или же возникновения трещин в самих патрубках. Нужна замена крепежных деталей или патрубков;
3. Загрязнение корпуса. Тут следует учесть маленькую деталь: за всей машиной, радиатором — в частности, требуется уход. Не следует ему позволять «обрастать» грязью, опавшими листьями, другим мусором. Из-за этого значительно снижается эффективность его работы;
4. Потек радиатор. Необходимо его снять, чтобы уже по месту, величине течи, общей изношенности агрегата решить, нужен ему ремонт или замена.

Ремонт радиатора

Своими руками можно провести и ремонт РО, если на то имеется возможность. Другими словами, если на РО повреждена сердцевина, верхний или нижний бачок, патрубки, то в этом случае все можно самостоятельно устранить. Хотя это и очень кропотливая работа, все же можно с ней справиться при наличии терпения, желания и знания. Итак:

• Начинается ремонт этого элемента с проверки уровня ОЖ в расширительном бачке. На расширительном бачке Ваз 2112 имеются надписи min/max,по которым можно определить норму.Если жидкость постоянно уменьшается, то вероятно речь идет о течи, которая может образовываться в патрубках.
• Осматриваем все шланги и порванные заменяем.
• Найти трещину в шлангах легко, но вот в самом радиаторе ее найти немного проблематично, особенно если трещина мала. Зато на сегодняшний день в магазинах продаются специальные добавки к тосолу, которые попадая в радиатор, закрывают микротрещины. Очень удобно и практично.
• Если течь обнаружена в патрубках радиатора, то устранить ее можно либо герметиком, либо изолентой, либо разрезанным шлангом.

Инструкция по замене РО приведена здесь с целью помочь начинающим водителям самостоятельно проводить ремонтные работы, цена на которые сегодня явно зашкаливает в специализированных автосервисах. В процессе проведения операции рекомендуется просматривать фото и видео – материалы, дающие практическое понимание.

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

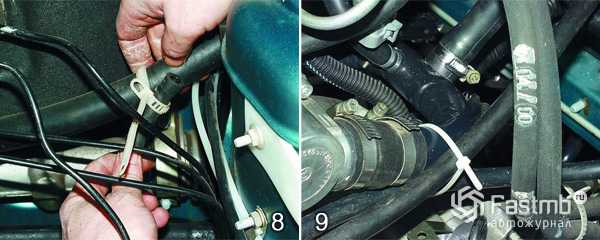

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

16. Самым последним этапом в замене радиатора будет заливка антифриза (тосола) в систему охлаждения. Для этого подробно читайте статью под названием: «Замена охлаждающей жидкости ВАЗ 2110».

1. Замена радиатора охлаждения на Шевроле Ланос:

https://youtube.com/watch?v=kiRuZjc3eWM

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Замена радиатора печки нового образца

Новая модель отопителя имеет ряд нюансов, которые, прежде всего, учитывают нюансы крепления к кузову. Снять корпус поможет откручивание таких деталей:

• среднего винта, размещенного в нижней части лобового стекла;
• пары гаек, ввинченных выше впускного коллектора;
• гайки, находящейся возле фильтра слева;
• если присутствует бачок, где располагается омывающая жидкость, очищающая заднее стекло автомобиля, избавьтесь и от него. Осталось отсоединить фильтр для воздуха.

Тонкость радиатора печки нового образца состоит в том, что отопитель можно рассоединить. Как это правильно сделать своими руками, показано в видеоролике: https://www.youtube.com/watch?v=_LMTKRwBTBY

Выбираем радиатор для ВАЗ-2110

На родном радиаторе ВАЗ-2110 есть ушки для крепления, но некоторые производителя выпускают модели без этих креплений.

Признаки неисправности и поломки

Негерметичность может быть вызвана не только физическим повреждением, но и некачественными охлаждающими жидкостями. В любом случае, ремонт радиаторов с помощью волшебных присадок, затягивающих трещины и дыры, губителен для двигателя. Никто не может сказать, что это средство закупорит в системе охлаждения. Поэтому выхода два — замена или ремонт.

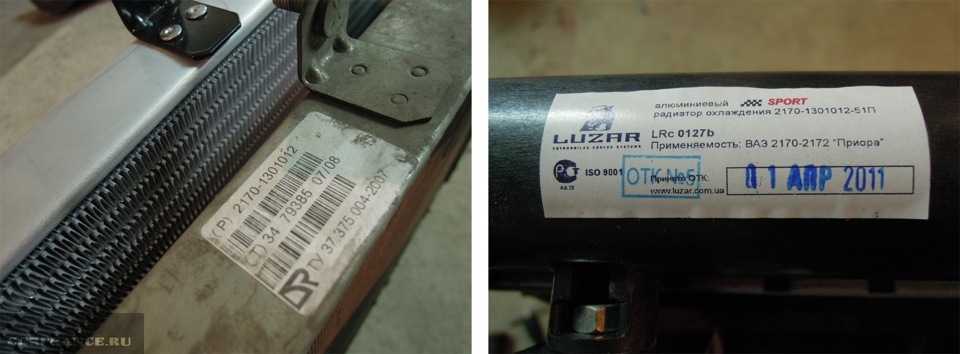

Артикулы

Иногда ремонт радиатора и вовсе невозможен, а иногда будет стоить дороже нового. Поэтому сразу рассмотрим предложения рынка и модель. А модели всего две — для 1,5-литрового карбюраторного двигателя и для всех остальных. Более поздние модели для всех инжекторных моторов подходят и к Приоре, и к Калине. Старый радиатор для карбюраторного двигателя имеет каталожный номер 2110-0810106000 и стоит порядка 1000-1500 рублей. Новый с артикулом 2172-1300010, 2112-1301012, 21102-1301012, 2170-1301012-95 может стоить от двух до шести тысяч.

На «десятки» с 2008 года с завода ставили «приоровские» радиаторы.

Цены

Цена радиатора ВАЗ-2110 зависит от материала и производителя:

1. Медный радиатор. Выпускается всего несколькими заводами: Оренбург, ШААЗ и несколькими зарубежными компаниями. Высокая цена оправдывается высоким ресурсом, превосходными теплоотводящими свойствами и ремонтопригодностью. Из минусов — только цена и вес. Он тяжелее как по рублям, так и по килограммам.

2. Алюминий. Самый популярный тип радиаторов, потому что самый доступный. К его плюсам причисляют то, за что не любят медные — вес и цену. Он лёгкий дешёвый. В остальном он сильно уступает медному — по устойчивости к коррозии, по прочности, по ресурсу, по теплоотводящим свойствам. К тому же алюминиевые радиаторы не подлежат ремонту. Их выпускают несколько десятков отечественных и зарубежных заводов, а самыми популярными считаются радиаторы ДААЗ, Лузар, Kraft, Weber, Bautler и ещё целый ряд заводов.

Замена

Процедура демонтажа и замены простая, если предварительно изучить руководство по эксплуатации, а также просмотреть видео уроки, проконсультироваться со специалистами.

Крепеж

Выполняйте работу пошагово, чтобы добиться желаемого результата:

Слейте жидкость охлаждения через нижнюю пробку;
Уберите со своего посадочного места аккумуляторную батарею, поскольку она будет вам мешать в процессе замены;
Если речь идет об инжекторном двигателе, тогда придется дополнительно снять воздушный фильтр;
Разберите обязательно верхние крепежи к раме, а также освободите электровентилятор. Его придется демонтировать;
Дополнительно снимите два патрубка — те, которые подводят и отводят пар;
Немного наклоните радиатор в сторону силового агрегата, что позволит его без особых усилий снять;
При незначительной течи и отсутствия повреждений коррозией, радиатор вполне поддается ремонту

Хотя рисковать мы вам не советуем, поскольку даже качественно отремонтированный радиатор может регулярно вызывать различные проблемы;
Устанавливая новый агрегат, обратите внимание на резиновые подушки. На них корпус радиатора опирается своей нижней частью

Эти подушки должны прочной войти в отверстия, расположенные на поперечине;
Залейте новую охлаждающую жидкость в систему, подключите патрубки, поставьте на место аккумуляторную батарею, закрутите все пробки. Только теперь можно включать в работу двигатель, проверять эффективность работы нового элемента охлаждающей системы.

Процедуру по замене радиатора охлаждения на автомобиле ВАЗ 2110 никак сложной назвать нельзя. Да, она имеет определенные тонкости, нюансы, требует соблюдения мер безопасности и аккуратной, последовательной работы.

Тем не менее, стоит ли обращаться на автосервис за подобными услугами? Вряд ли. Да, там работают профессионалы, но уверены ли вы в их квалификации? Увы, многие недобросовестные СТО устанавливают старые, отремонтированные радиаторы, либо приобретают дешевые аналоги, выдавая их вам за хорошие, импортные и, конечно же, дорогие.

Схем по обману клиентов на автосервисе хоть отбавляй. Они могут начать менять радиатор, но сказать, что у вас там еще целый перечень серьезных проблем, которых по факту не существует. Они выполнят простейшие работы, если вообще что-то сделают, и предоставят вам счет на кругленькую сумму.

Но не все так страшно. Есть хорошие автомастерские, а опытный автовладелец способен решить ряд проблем со своей машиной за счет собственных усилий.

 Загрузка …

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

1. Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
2. Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
3. Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
4.  Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

• Демонтируйте резиновый уплотнитель жабо;
• Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
• Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
• Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
• Плюсовая клемма и минусовой провод отключаются от вентилятора;
• Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
• Ветровую накладку демонтируйте;
• Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
• С расширительного бака уберите шланг для пароотвода.

Снимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

1. Шланг от омывателя лобового стекла.
2. Дворники.
3. Накладка на ветровое стекло.Зажимы корпуса отопителя.
4. Передняя часть отопителя с вентилятором.
5. Фильтр салона.
6. Вторая часть корпуса вентилятор.
7. Все шланги (пароотвода, обратки и подачи).
8. Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

• Снизу лобового стекла располагаются винты, средний из которых откручивается;
• Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
• Обязательно демонтируется гайка, находящаяся слева от фильтра;
• Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.

Особенности работы с отопителем нового образца

Выпущенный после 2003 года, образец состоит из двух частей и фиксируется к кузову в 4 местах:

1. креплением в нижнем торце переднего стекла;
2. двумя гайками над выпускным коллектором;
3. одним креплением около фильтра в левом углу.

После того, как его разъединили на две части, правую необходимо открыть вправо. Левая снимается небольшим поворотом правой стороны от себя и вверх. Выводится сначала правая сторона, а потом остальная часть. После того, как снята правая часть, необходимо снять пароотводящий шланг. Правую часть необходимо разделить на две половины путем удаления скоб. Заслонку, к которой открывается доступ, лучше поменять на новую.

Самостоятельная замена радиатора печки ваз 2110 ч.2 позволит сэкономить средства, но стоит учитывать, что на эту работу может уйти до 6 часов.

Как выполняется и когда требуется снятие и замена радиатора печки ВАЗ 2110? После того как проходит зимний период, у многих автолюбителей начинаются проблемы с машинами, и владельцы рассматриваемой модели не являются исключением. Что делать, если не работает печка ВАЗ 2110? Скорее всего, следует менять радиатор печки. Причина ремонта может заключаться в том, что наблюдаются потеки антифриза (тосола), который вытекает из радиатора из-за расширения патрубков.

• радиатор хорошего качества;
• хомуты, не менее четырех штук;
• пинцет;
• отвертка, желательно короткая крестовая.

Как установить печку старого образца

Начнем с установки радиатора печки старой модели на ВАЗ-2110. Для правильной установки повторите такие последовательные манипуляции:

Отсоедините резиновый материал, который служит в роли уплотнителя жабо.
Нащупайте под основным цилиндром для тормоза винт, позволяющий прикрепить жабо, и открутите его.
Обратите внимание на правую сторону жабо – в этой части тоже размещены винты, избавьтесь от них.
Теперь, когда жабо ничем не зафиксировано с этой стороны, отцепите 2 хомута, поддерживающие шланги и провода.
Снимите клемму со знаком «+» и кабель «-», идущий от вентилятора.
Пришло время выдвинуть левый край жабо вперед. Снова отсоедините несколько винтов.
Избавьтесь от ветровой накладки.
Если ВАЗ 2110 оснащен клеммой для датчика, отражающего уровень тосола, открепите его и уберите от расширительного бачка шланг, который предназначен для отвода пара.. На этом этапе замена радиатора печки включает последовательное снятие целого ряда деталей, а именно:

На этом этапе замена радиатора печки включает последовательное снятие целого ряда деталей, а именно:

• шланга, размещенного для омывания и опрыскивания переднего стекла на ВАЗ-2110;
• стеклоочистителей;
• накладки, созданной для ветрового стекла;
• зажимов, фиксирующих корпусную часть к вентилятору;
• фильтр воздуха, который поступает в салон ВАЗ-2110;
• оставшуюся часть вентилятора;
• разных шлангов, отвечающих за подачу и обратку, а также пароотводящего шланга;
• применив усилие, отсоедините корпус радиатора.

Тщательно рассмотрите корпус, если он выполнен из меди и протекает, не нужно избавляться от него и бежать за новым радиатором, специалисты утверждают, что небольшую течь можно починить. Дело в том, что медь – материал, который достаточно легко поддается пайке, безусловно, если у вас нет опыта в таком деле, лучше заручиться помощью друга или же перепоручите процедуру опытному мастеру, но тогда придется потратиться.

Благодаря тому, что медь поддается множественным манипуляциям, агрегат можно ремонтировать несколько раз, поэтому медное изделие, установленное в ВАЗ-2110, считается самым качественным, следом за ним по качеству находится ДААЗ.

Когда радиатор уже очищен, осмотрен и наконец исправлен, можно приступать к его установке в отведенное для этого место. Но если радиатор не удалось починить, тогда купите новый и постарайтесь провести замену самостоятельно. Ездить каждый раз на СТО – конечно хорошо, но это требует времени и денег, к тому же если вы постепенно начнете обучаться тому, как обслуживать машину, вам не будут страшны поломки на трассах между городами, ведь с небольшими сможете справиться сами.

Замена радиатора печки на ВАЗ 2110 проводится в обратном порядке относительно снятия этой детали, описанном выше

На что советуют обратить внимание специалисты? Несколько раз проверьте, размещается ли педаль пластикового корпуса вентилятора в пазовом соединении. Если нет – какой бы хороший ни был агрегат, вам не удастся поменять положение заслонки, что чревато холодным воздухом в салоне ВАЗ 2110

Для наглядности процесса предлагаем посмотреть следующую видеоинструкцию: https://www.youtube.com/watch?v=0QbaBHTCnbY

Запчасти и инструменты

Прежде чем поменять протекающий или, возможно, забитый радиатор, нужно выбрать новый. Здесь вам – простор, вполне возможно, что вы захотите медный, ДААЗ или приоровский. Но постарайтесь самостоятельно определиться, посмотреть на форумах отзывы о разных моделях, а уже затем покупать.

Обратите внимание на состояние патрубков, вполне возможно, что им также нужна замена. Понадобятся еще хомуты, постарайтесь не ограничиваться тремя рекомендованными, запас, как известно, не помешает

Нужна будет крестовая отвертка, желательно – короткая. И еще – пинцет, без него установить защелки нелегко.

Прежде всего – нужно слить антифриз. Если он окажется чистым, его затем можно будет залить снова, уже в новый радиатор отопления, поэтому подготовьте чистую емкость.

Откручиваем для падения давления крышку на расширительном бачке. Затем находим позади модуля зажигания пробку, и полностью ее откручиваем. Выливается в сливное отверстие литра 4 антифриза.

Другой вариант – слив через расширительный бачок. Хотя этот способ менее удобен. Нужно снять шланг, отсоединив его от печки, а затем еще – резиновый патрубок.

После слива антифриза, ремонт в зависимости от образца отопителя, немного отличается.

Снимаем радиатор охлаждения на ВАЗ-2110

Независимо от того, что нам предстоит, замена или ремонт, радиатор нужно снять. Операция простая и займёт всего несколько минут, а для работы пригодится только ёмкость для слива антифриза и стандартный набор инструментов.

1. Открываем крышку расширительного бачка.

2. В левой нижней части радиатора находим сливную пластиковую пробку.

3. Подставляем под неё ёмкость для антифриза, затем выкручиваем пробку и сливаем жидкость.

4. На задней части блока цилиндров находим заглушку, выкручиваем её и сливаем остатки жидкости из системы.

5. Система пустая, осталось освободить доступ к радиатору. Для этого снимаем вентилятор охлаждения, предварительно отключив колодку проводов.

6. Откручиваем два болта крепления корпуса вентилятора слева и один снизу.

7. Можно снимать вентилятор в сборе с кожухом.

8. Плоской отвёрткой ослабляем хомуты патрубков, отводим их дальше от радиатора.

9. Снимаем с радиатора патрубки.

10. Наклоняем радиатор в сторону мотора и вынимаем его вверх.

Выводы

Монтаж нового радиатора проводим в обратной последовательности. Перед началом установки желательно проверить состояние патрубков и при необходимости их заменить новыми. Удачной всем работы и стабильной температуры двигателя!

Что нужно для работы

В первую очередь вам понадобится новый радиатор печки. Выбор представлен в достаточно широком ассортименте, потому определяйтесь здесь уже сами.

Что касается инструментов и материалов, то обязательно проверьте состояние патрубков системы. Не исключено, что они также повредились, потому их придется заменить.

Купите набор хомутов. Вообще их потребуется три, но лучше взять с запасом на всякий случай. Причем этот «всякий случай» происходит у каждого второго, кто меняет радиатор печки своими руками.

Из инструментов — короткая крестовая отвертка и пинцет. Последний поможет вам установить защелки.

Причины и признаки неисправности радиатора охлаждения

Неполадки в системе охлаждения водитель заметит сразу. Это будет отчетливо проявляться при работе мотора, особенно во время поездок на большие расстояния. Если начал закипать тосол, а из-под капота валит едкий густой дым, значит, система охлаждения отжила свое. Продолжать движение в такой ситуации категорически неразумно. Нужно сразу же вызывать эвакуатор и буксировать транспортное средство до ближайшего СТО.

Далеко не факт, что из строя вышел именно радиатор. Например, замена патрубков или вентилятора на ВАЗ 2110 осуществляется гораздо чаще. Поэтому в первую очередь автомеханику нужно провести диагностику системы охлаждения. Для этого используется специальное оборудование, позволяющее очень быстро выявить причину неполадок.

Большинство поломок радиатора связано с использованием охлаждающей жидкости низкого качества. Она имеет неправильный химический состав, поэтому во время работы на внутренних стенках агрегата образовываются следы накипи. Это явление негативно сказывается на дальнейшей эксплуатации. Во-первых, накипь приводит к разрушению радиатора изнутри. Заметить этот процесс невозможно, а его последствия заставят производить полную замену, так как запаять или заварить агрегат не получится.

Во-вторых, частички накипи иногда отламываются и тем самым мешают нормальной циркуляции охлаждающей жидкости. Это приведет к отказу системы и постоянным перегревам мотора.

Проверить радиатор системы охлаждения на предмет его исправности очень просто. Нужно предварительно снять устройство с автомобиля, а затем заглушить патрубки и опустить агрегат в ванну с водой. Если радиатор не утратил своей герметичности, то на поверхность не будут всплывать пузырьки с воздухом. Если же они появились, значит, в системе существует течь и необходима замена детали. Для получения достоверного результата необходимо наглухо закрыть патрубки, чтобы они не пропускали воздух.

При условии, что радиатор сохранил свою герметичность, его можно постараться очистить от накипи. Для этого в систему заливается специальная жидкость, которая убирает все инородные элементы с внутренних стенок. Затем необходимо слить ее, тщательно промыть радиатор и продуть его воздухом, чтобы внутри не осталось никаких частиц.

Чтобы дольше сохранить радиатор в рабочем состоянии, необходимо заливать в систему охлаждения только те марки жидкостей, которые рекомендованы официальным производителем. Все иные модели могут быть попросту несовместимы с устройством, из-за чего оно очень быстро израсходует свой рабочий ресурс.

Что установить?

Марка Пекар

Используемые для ВАЗ 2110 радиаторы отопления принято делить на два типа:

• Старого образца;
• Нового образца.

До осени 2003 года на «десятую» модель устанавливали старые радиаторы, а затем начали предлагаться машины уже с новыми агрегатами. Разница между ними практически отсутствует, а вот ремонт отличается подходом и сложностью.

Помимо стандартного алюминиевого радиатора, на ВАЗ 2110 отлично подойдет медный аналог. Такой агрегат имеет меньшее количество ребер, зато характеризуется более эффективной теплоотдачей. От этого печка будет значительно лучше работать. Единственный недостаток медного радиатора — его стоимость. Идеальный с точки зрения установки именно на ВАЗ 2110 медный двухрядный радиатор, имеющий маркировку 2110-8101060, обойдется вам до 2000 рублей.

https://youtube.com/watch?v=7FXfxxBYNaU

Если такие деньги тратить вы не хотите, но желаете получить эффективное устройство с высокими показателями качества, тогда выбирайте модель ДААЗ. Этот радиатор выполнен из алюминия, хорошо работает, а цена не превышает 1000 рублей.

Меняем радиатор охлаждения — инструкция с фото

Уважаемые читатели, в этой статье мы с вами разберемся как поменять радиатор охлаждения на автомобилях ВАЗ 2110-2112. Итак, радиатор необходимо менять в случае обнаружения утечки из него охлаждающей жидкости. Вообще радиатор охлаждения двигателя можно и отремонтировать в специальной мастерской, все дело обстоит только в том, сколько это будет стоить. Перейдем непосредственно к работе. По времени это займет около 3 часов. Нам потребуется:

Все работы производить только на холодном двигателе!

1. Первое что нужно сделать — слить охлаждающую жидкость;
2. Затем снимаем воздушный фильтр;
3. После этого ослабляем хомут нижнего подводящего шланга;
4. Отсоединяем шланг от нижнего патрубка радиатора;

Теперь ослабляем затяжку хомута верхнего отводящего шланга;

Отсоединяем шланг от верхнего патрубка;

Снимаем вентилятор системы охлаждения радиатора (читаем здесь как его снять);

Откручиваем 2 гайки верхнего крепления радиатора к шпилькам рамки радиатора (на фото ниже показана только одна гайка, вторая расположена симметрично);

Примечание: под гайками верхнего крепления радиатора к рамке радиатора находятся 2 шайбы — плоская и пружинная — не потеряйте их.

Отодвигаем радиатор немного назад к двигателю;

Ослабляем затяжку хомута пароотводящего шланга и снимаем его;

Теперь можно снимать радиатор охлаждения с автомобиля;

Далее снимаем резиновые подушки нижнего крепления радиатора (если они порвались или потеряли упругость — то меняем их).

На этом замена основного радиатора охлаждения завершена. Установку радиатора нужно производить в обратной последовательности.

Как правильно снять радиатор охлаждения ВАЗ-2110

Если вы научитесь снимать радиатор охлаждения ВАЗ-2110, то и другие отечественные машины вам будут по плечу. Жизнь диктует свои правила, купил автомобиль – учись его обслуживать, тем более ВАЗ позволяет делать это своими руками, как-никак механика.

Машина – это система взаимосвязанных механизмов и элементов, отклонения в работе хотя бы одной из них уже приводит к внештатным ситуациям – сбою целой конструкции. Радиатор системы охлаждения, по словам автомехаников, чуть ли не одна из самых уязвимых деталей, подверженных деформациям. Механическое повреждение появляется очень просто – достаточно летящего камешка или упавшей ветки дерева.

Еще одна причина поломки – разрушение точек пайки и сварки. Чем продолжительнее химический контакт, тем больше нарушение в режиме работы помпы или термостата, что в свою очередь увеличивает показатели температурного режима охлаждающего раствора.

Присоединенный клапан крышки не дает возможности своевременно понизить давление, точек протекания становится слишком много.
