Ремонт и замена проводки на ваз (lada) 2111 своими руками

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

Из чего состоит электросхема ВАЗ-2111

Схема электричества, встроенная в ВАЗ-2111, состоит из таких компонентов:

блок-фара – подает свет на фару, в соответствии с чем водитель получает возможность свободно видеть перед собой дорогу даже в темное время суток;
датчики, которые показывают износ передних тормозных колодок (очень важная деталь, ведь без тормозов автомобиль может легко попасть в аварийную ситуацию);
датчик, провоцирующий включение электродвигателя, подходящего к вентилятору;
электродвигатель вентилятора, охлаждающего двигатель (если двигатель не охлаждать, но будет перегреваться и в конце концов в самый неподходящий момент сгорит);
звуковой сигнал;
генератор;
датчик, отражающий уровень наполненности маслом;
блок, отвечающий за контроль и регуляции электромагнитного клапана, находящегося в карбюраторе;
контроллер, проверяющий состояние отопителя;
выключатель клапана рециркуляции;
лампа, освещающая рычаги управления отопителем, создана для удобства собственника авто;
коммутатор;
конечный выключатель карбюратора;
датчик, фиксирующий значения контрольной лампы давления масла в ВАЗ-2111;
свечи зажигания;
клапан карбюратора, работающий от электромагнитного поля;
прибор учета, указывающий на температуру в ВАЗ-2111 охлаждающей жидкости, антифриза или тосола;
датчик, распределяющий функционирование зажигания;
катушка, отвечающая за зажигание;
стартер;
двигатель, работающий от электричества, заводящий вентилятор отопителя;
добавочный резистор электродвигателя, подходящего к отопительному прибору;
датчик, показывающий скорость движения автомобиля;
выключатель освещения заднего хода ВАЗ-2111;
микроскопический моторедуктор привода заслонки отопительного изделия;
клапан, регулирующий рециркуляцию;
датчик, фиксирующий уровень тормозной жидкости;
колодка, отвечающая за подключение электрического двигателя омывателя заднего стеклянного полотна;
батарея на аккумулятор;
элекродвигатель, который приводится в действие во время очищения заднего стекла от грязи и налипания осадков;
датчик, показывающий значения оставшейся омывающей жидкости для очистки стеклянных поверхностей ВАЗ-2111;
прибор учета, отображающий на панели приборов уровень охлаждающей жидкости;
моторедуктор, который отвечает за очистку ветрового стекла;
монтажный блок;
колодки, подключающие жгут освещения предупредительного формата;
переключатель с одного варианта освещения на другой, когда речь идет о наружном освещении;
комбинация приборов;
устройство, отключающее противотуманный свет, находящийся сзади ВАЗ-2111;
лампа, контролирующая поступление противотуманного освещения;
лампа, показывающая обогрев заднего стекла;
часовой механизм;
выключатель, срабатывающий при достаточном обогреве заднего стекла;
переключатель, размещенный прямо под рулем машины;
колодка, переключающая провода при монтаже блок-фар иного формата;
контроллер освещения приборов;
выключатель зажигания машины;
колодки, обеспечивающие быстрое и своевременное подключение жгута проводов, идущих к очистителям фар;
розетка для лампы переносного типа;
плафон, освещающий салон индивидуально;
выключатель сигнала «стоп»;
блок, подходящий к бортовой конструкции регулировки;
датчик, определяющий показатели топлива в ВАЗ-2111;
выключатель сигнализации, которая указывает на аварийную ситуацию;
датчик, показывающий состояние ремня безопасности шофера;
прикуриватель;
подсветка пепельницы;
устройство, приводящее освещение вещевой полки в отключенное состояние;
указатели поворота, находящиеся по бокам;
колодка, подключающая компьютер, который конструкторы ВАЗ-2111 называют бортовым;
выключатели, встроенные в стойках дверей, находящихся сзади;
фонарь, освещающий багажное отделение;
датчик, фиксирующий температурный режим системы отопителя;
фонари, размещенные снаружи;
фонари, расположенные внутри машины на задней поверхности;
фонари, подсвечивающие на ВАЗ-211 номерной знак;
компонент электросхемы, обогревающий заднее стекло;
колодка, обуславливающая подключение добавочного стоп-сигнала.

Электрические схемы ВАЗ 2110 инжектор

Машины ВАЗ 2110 с инжекторным двигателем оснащены проводкой моторного отсек, зависящей от типа блока управления и числа клапанов. Салонные проводки значительных изменений по сравнению с карбюраторной машиной не имеют. Возможна установка дополнительного заводского оборудования, при которой добавляются отдельные наборы проводов.

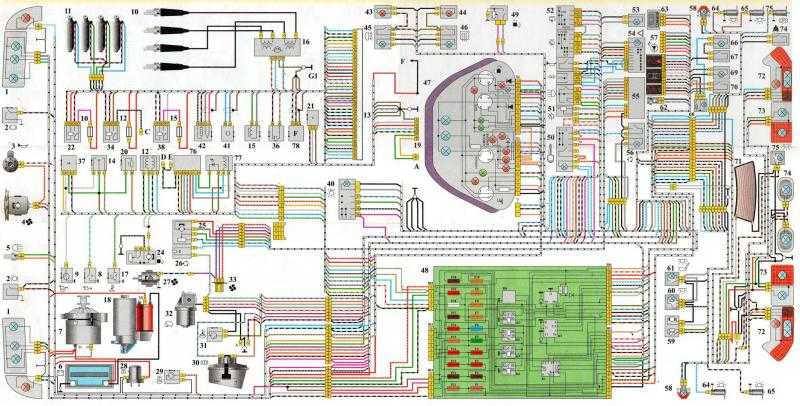

Схема ВАЗ 21102 с блоком «Январь-4»

Проводка и элементы электрооборудования ВАЗ 21102, оснащенного впрыском типа «Январь 4»:

Головная фара.
Индикатор состояния тормозных колодок.
Клаксон.
Электромотор вентилятора на радиаторе охлаждения.
Концевик задней передачи.
Батарея.
Генератор.
Датчик, предназначенный для подачи сигнала о падении давления масла.
Сенсор уровня масла в картере.
Свечи.
Форсунки впрыска топлива с электропроводкой.
Датчик поддержания и регулировки оборотов холостого хода.
Подключение контроллера управления.
Измеритель угла установки дроссельной заслонки.
Сенсор угла положения коленчатого вала.
Модуль и распределитель зажигания.
Сенсор, подающий сигнал о температуре двигателя для комбинации приборов.
Стартер.
Диагностический разъем системы впрыска.
Датчик температуры двигателя, передающий информацию в блок управления впрыском.
Измеритель скорости.
Реле управления работой бензонасоса.
Предохранитель.
Электрический бензонасос.
Редуктор управления заслонкой отопителя.
Система рециркуляции воздуха в салоне.
Двигатель вентилятора воздуха в отопителе.
Насос подачи жидкости на лобовое стекло.
Измеритель уровня жидкости в бачке.
Измеритель количества тормозной жидкости.
Замер объема охлаждающей жидкости в расширительном бачке.
Система очистки ветрового стекла.
Резистор для переключения скоростей вентилятора печки.
Реле управления работой системы впрыска топлива.
Предохранитель.
Клапан вентиляции бачка улавливания паров топлива.
Измеритель расхода воздуха (ДМРВ).
Управление вентилятором системы охлаждения.
Предохранитель.
Управление внешним освещением.
Датчик замера уровня детонации.
Лямбда-зонд, оснащенный системой электрического подогрева до рабочей температуры.
СО-потенциометр (применяется на некоторых автомобилях, предназначенных для работы на этилированном бензине). При установке потенциометра отсутствует лямбда-зонд.
Контрольный диод работы обогрева заднего стекла.
Переключатель противотуманок.
Управление обогревом стекла.
Комбинация приборов.
Основной блок реле и предохранителей.
Измеритель уровня бензина в баке.
Замок зажигания.
Реостат подсветки приборов.
Блок переключателей под рулем.
Подсветка рукояток управления печкой.
Кнопка аварийной сигнализации.
Блок управления работой отопителя.
Переключатель рециркуляции воздуха.
Индикаторный блок штатной системы контроля.
Повторители поворота на крыльях.
Сенсор температуры воздуха в салоне.
Средний плафон подсветки.
Фронтальный плафон подсветки.
Розетка.
Часы.
Концевики передних дверей.
Концевики задних дверей.
Подсветка бардачка.
Концевой выключатель подсветки бардачка.
Прикуриватель.
Освещение полости пепельницы.
Концевик ламп сигнала торможения.
Нити обогрева стекла.
Внешние секции фонарей на задней части кузова.
Секции фонарей на крышке багажника.
Подсветка номера.
Система освещения багажного отделения.

При установке 16-клапанного двигателя в схему добавляются три элемента:

блок иммобилайзера (на схеме обозначен 76);
индикатор работы иммобилайзера (позиция 77);
датчик угла положения распределительных валов (на схеме 78).

Схема машин с ЭСУД М1.5.4N или «Январь-5.1»

На инжекторных машинах введен дополнительный блок предохранителей, расположенный в ногах водителя под основным. В состав блока входят три реле и три предохранителя, обеспечивающие работу системы впрыска.

Дополнительный блок на инжекторных ВАЗ 2110

Перечень элементов дополнительного блока:

1 — предохранитель модуля зажигания и блока управления ЭСУД;
2 — предохранитель клапана бачка паров топлива, датчиков скорости, расхода воздуха и цепи прогрева лямбда-зонда;
3 — предохранитель реле запуска насоса и форсунок впрыска;
4 — управление вентилятором охлаждения;
5 — управление топливным насосом;
6 — головное реле, управляющее зажиганием.

Что входит в электросхему?

Сначала предлагаем разобраться в том, какие в схеме электропроводки используются системы и узлы.

Основные ее элементы:

Аккумулятор. Это устройство предназначено для обеспечения нормального запуска двигателя, а также питания электроприборов и оборудования в то время, когда мотор не работает. Если аккумуляторная батарея разряжена, завести двигатель ключом не получится, нужно будет либо пытаться завести с «толкача», либо «подкуривать».
Стартер. Предназначение этого узла заключается в обеспечении системы зажигания высоковольтным импульсом, необходимым для воспламенения горючей смеси в цилиндрах ДВС.
Генератор — один из основных компонентов любой электрической системы. Этот узел необходим для питания электрических устройств и приборов транспортного средства во время его движения. Кроме того, генератор позволяет зарядить аккумуляторную батарею, восполнив ее заряд, который ушел на запуск двигателя.
Выключатель зажигания.
Монтажный блок с предохранителями. Предназначение предохранителей недооценивать нельзя — эти устройства используются для обеспечения защиты электроцепей авто. Если в электрической система двигателя инжектор 16 клапанов происходят скачки напряжения, то первым из строя выйдет именно предохранитель, таким образом защитив оборудование от поломки (автор видео — канал Автоэлектрика ВЧ).

подключения стартерного узла;
бесконтактная система зажигания;
схема подключения выключателя зажигания;
система освещения, включающая в себя оптику ближнего и дальнего света, стоп-сигналов, габаритных огней, противотуманных фар, поворотников, а также освещения в салоне авто;
система активации дворников, а также омывателя лобового и заднего стекол;
схема активации звукового сигнала;
система включения электрических стеклоподъемников;
активации вентилирующего устройства охладительной системы;
замка багажного отделения;
узел обогрева заднего стекла;
панель приборов, на которой отображаются все основные приборы автомобиля, состояние датчиков, спидометр, тахометр;
система автоматического управления печкой;
соединения генераторного узла;
управления силовым агрегатом.

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
запуск мотора;
работу головных осветительных приборов в ночное время для освещения дорожного полотна;
противотуманные фары при движении в условиях ограниченной видимости;
световую индикацию приборной шкалы;
габаритные огни для обнаружения автомобиля в темное время суток;
поворотных указателей;
сигнальные устройства.

Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)

Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

«дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
звуковых сигналов, в случае экстренного события;
поиск искры при отказе двигателя;
проигрывателя компакт-дисков, а также радио;
стеклоподъемников;
обогревателей лобового и заднего стекла;
ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей. Обслуживаемая АКБ

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

запуска двигателя электростартером;
подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
повышенную мощность и более долгую продолжительность искрового разряда;
увеличенный срок эксплуатации свече зажигания;
контакты прерывателя практически не выходят из строя;
топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
облегчается запуск двигателя;
мотор становится приемистей и экономичней.

Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Проверка и замена предохранителя

Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:

толстый – от аккумуляторной батареи к стартеру,
тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.

Признаки поломки замка зажигания

Естественно, как и для любого автомобильного прибора, замок зажигания имеет признаки неисправности. В отличие от остальных узлов, контактная группа выведет сразу несколько приборов из строя, что и послужит причинами неисправности. Итак, рассмотрим, по каким признакам можно определить выход из строя замка зажигания:

Не работает стартер. Он не щелкает, а втягивающее реле не срабатывает. Это происходит потому, что на них не подается питание, которое проходит через замок зажигания.
Отказ работы электроприборов. Эти элементы могут быть никак не связаны между собой, но все они включаются только при работающей контактной группе.
При шевелении ключом, в одном положении возобновляется работа электрических приборов. Просто смыкаются контакты, и возобновляется подача питания.

Причины неисправности замка зажигания на ВАЗ-2114

Известные только две причины неисправности замка зажигания на автомобиле, а именно: электрическая и механическая часть. Обе они возникают вследствие износа некоторых деталей и узлов. Итак, стоит более детально рассмотреть каждую неисправность.

Электрическая неисправность

Первостепенной причиной выхода из строя контактной группы является перегрузка электрооборудования автомобиля.

Так, установка дополнительных световых приборов и электропотребляемых устройств может привести к тому, что замок не выдержит нагрузки. За счет большой нагрузки, на которую не рассчитана контактная группа появляется нагар, который образуется внутри металла, а не снаружи.

Во избегания перегрузки замка зажигания все дополнительные приборы необходимо подключать через реле, которое снимет часть нагрузки. Как показывает практика, именно этот вариант решения проблемы становится оптимальным.

Конечно, еще одной причиной, которая может послужить выходом из строя замка зажигания — становится короткое замыкание, которое в «Ладах» встречается достаточно часто.

Как говорят некоторые автолюбители — это заложено у них с рождения, а точнее с завода изготовителя.

Механическая неисправность

Для диагностики механических неисправностей замок потребуется снять. О снятии мы уже писали в материале: замена замка зажигания на ВАЗ-2114.

Механическим повреждением замка зажигания принято считать — износ контактных дорожек или непосредственно контактов. Причиной здесь послужит то, что внутренние элементы износились от процесса эксплуатации, и здесь никаким образом не виноват владелец.

Второй механической причиной является физическая поломка одного элементов замка зажигания. Зачастую, как правило, это контакты, которые подверглись износу, или были изначально некачественно сделаны производителем.

Последней механической причиной является то, что неисправные контакты начинают сильно греться и пластиковая часть корпуса замка зажигания начиняет оплавляться, что в свою очередь приводит к неисправности.

Методы устранения

Конечно, самым верным способом устранения причин является замена замка зажигания автомобиля в сборе. Как показывает практика, не стоит экспериментировать и проводить ремонтно-восстановительные работы этого узла.

Замена замка зажигания ВАЗ 2110

Чтобы произвести замену выключателя зажигания новым, вам потребуется сразу приобрести 4 болта со срывными головками. В остальном процедура интуитивно понятна:

Замок устанавливается на рулевой вал и прижимается скобой при помощи болтов.

Для завинчивания болтов потребуется накидной ключ на 10.

Перед установкой важно вставить ключ зажигания в скважину и установить положение «I». Таким образом защелка, блокирующая механизм вала, войдет в корпус замка.

Важно при неполном заворачивании (не до отказа и срыва головок) болтов проверить функциональность механизма блокировки вала

Если блокировка не срабатывает, значит защелка не совпадает с пазом — отрегулируйте механизм надлежавшим образом.

После финишной подгонки деталей нужно затянуть болты до упора, сорвав при этом головки.

Распространенные неисправности

Как видите, в целом схема электрооборудования ВАЗ 16-клапанного двигателя — достаточно сложная система. Соответственно, поломок в ее работе также достаточно, всех их можно условно разделить на несколько групп. Например, если у вас есть подозрения касательно функциональности свечей зажигания, а они оказались рабочими, то необходимо проверить работу катушки зажигания и высоковольтных кабелей. Как показывает практика, пробои в проводах также могут привести к некорректной работе системы зажигания. Выход из строя того или другого элемента электрической сети может быть следствием как поломки самого прибора, так и выходом из строя генераторного узла либо аккумулятора.

Чаще всего автовладельцы сталкиваются с проблемой выхода из строя АКБ, поэтому рассмотрим основные неисправности, характерные для этого устройства:

между электродами прибора произошло короткое замыкание;
повреждение пластин, расположенных внутри;
появление трещин и других механических повреждений на корпусе аккумулятора, а также обсыпание пластин, что может привести к вытеканию электролита;
окисление клемм аккумуляторной батареи, такую проблему можно решить путем зачистки.

Все эти неисправности в конечном итоге приводят к разрядке АКБ. Если говорить о причинах, которые вызвали эти неполадки, то скорей всего, все они кроются в неверной эксплуатации, разумеется, если ресурс работы аккумулятора высокий и еще не закончился. Значительно реже неисправность кроется в заводском браке, но это бывает нечасто.

Чтобы не допустить неполадок в работе АКБ, следует при эксплуатации учитывать такие правила:

Во-первых, устройство необходимо надежно зафиксировать в месте посадки. Если АКБ будет зафиксирована ненадежно, это может привести к постоянному образованию вибраций, что впоследствии может вызвать появление трещин на корпусе.
Эксплуатация авто и, соответственно, использование электрической сети допускается только при использовании работоспособного генератора. Если генератор будет неисправным, либо его ремень будет натянут слабо, это в конечном счете приведет к разряду батареи.
В том случае, если контакт на клемме прибора будет плохим, это может привести к его окислению и разрушению.
Разрядку аккумулятора также способствует длительное прокручивание стартера при попытке запуска двигателя. Особенно часто такая проблема проявляется в мороз, когда электролиты АКБ менее подвижны, а водителю приходится дольше крутить стартер, чтобы его завести (автор видео — Вячеслав Кравченко).

В зависимости от типа и производителя, срок службы аккумулятора может составлять от трех до пяти лет. Однако ресурс эксплуатации может быть более низким, если аккумулятор будет использоваться в интенсивном режиме и жестких условиях. Так или иначе, последствие разряда батареи всегда одно — устройство будет не в состоянии прокручивать стартер для запуска двигателя, а также питать приборы и оборудование авто в целом. В том случае, если диагностика показала, что аккумулятор работает нормально, возможно, причина неисправности кроется в работоспособности генератора.

Его конструкция в целом более сложная, соответственно, неисправностей у этого узла достаточно:

стирание щеток, что обусловлено их износом;
поломка реле регулятора напряжения;
выход из строя диодного моста;
износ подшипников, что сопровождается гулом при работе генератора;
износ токосъемных колец;
повреждение или износ зубьев шкива;
замыкание в обмотке статора;
повреждение проводки зарядной цепи;
обрыв или износ ремня генератора.

Неисправности в работе узла можно определить путем диагностики с помощью мультиметра. Что касается ремонта, то его можно произвести своими руками. Ранее мы уже описывали процедуру ремонта генератора на примере модели ВАЗ 2114 в данной статье, в случае с ВАЗ 2111 она выглядит аналогично.

Что касается остальных неисправностей в работе электроцепи, то причин может быть несколько:

выход из строя самого прибора;
перегорание предохранителя, вызванное коротким замыканием (перед тем, как заменить предохранитель, необходимо определить причину замыкания);
обрыв электроцепи, проблема решается путем замены провода;
окисление контактов на выводах устройств (автор видео — канал Ramanych).

Основные принципы

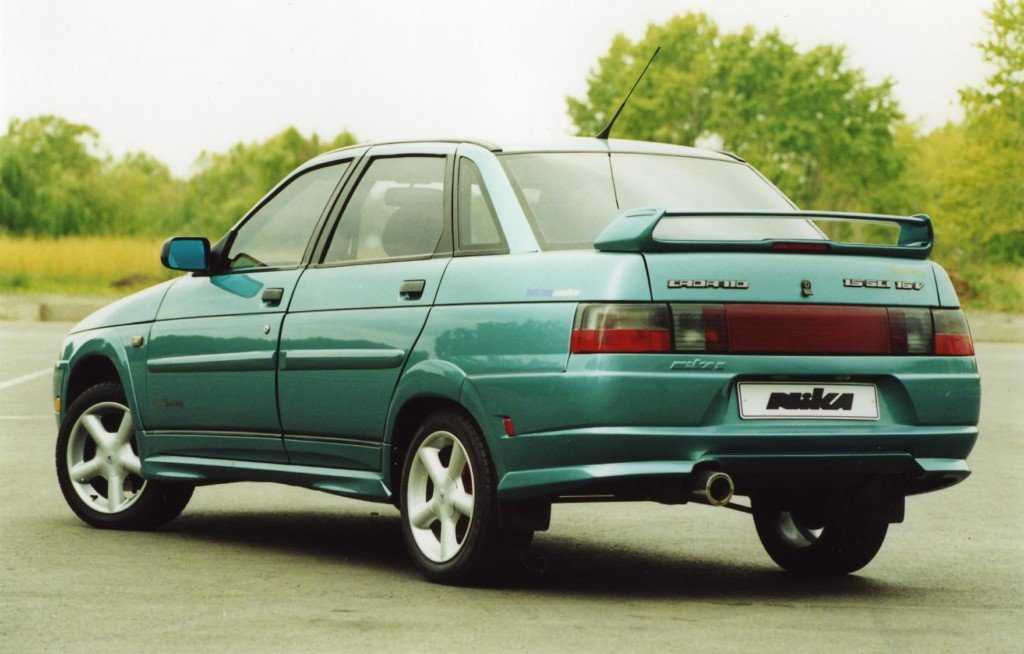

Автомобиль Лада 2110

Не важно, каким двигателем оснащена Lada, — это может быть ВАЗ 2110 инжектор или 2110 карбюратор — основа электрики в этой модели отличаться не будет. Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Ниже приведены основные особенности, которыми обладает проводка ВАЗ 2110:

Любое электрооборудование, а также устройства, которые питаются от электричества, основывается на однопроводном соединении. Инженеры компании Лада оснастили электропроводку проводами разных цветов, причем каждый из них отвечает за работу определенных функций. Соответственно, те или иные устройства будут подключаться к цепи через определенный жгут проводов. Благодаря этому у автолюбителя есть возможность самому разобраться в нюансах проводки, тем более, что при необходимости он сам сможет произвести ремонт тех или иных элементов.
На ВАЗ 21102 8 или 16 клапанов, без разницы, минус является массой, то есть подключается к кузову транспортного средства.
Что касается плюсового кабеля, то на 8- либо 16-клапанном двигателе он всегда будет красным. Так что, если производится замена проводки ВАЗ 2110 или ее ремонт, не нужно менять цвет проводов, в противном случае вы сами себя запутаете в дальнейшем.
Каждое оборудование или система, связанная с электроцепью авто, оборудуется отдельным жгутом с кабелями.
Десятая модель семейства ВАЗ устроена так, что при активированном АКБ вся электроцепь и оборудование работают под напряжением. Поэтому при выполнении любых работ, связанных с бортовой сетью, всегда нужно отключать аккумуляторную батарею.
Помните о том, что существует и бесконтактная система. Как правило, она необходима для того, чтобы создать качественную искру при запуске двигателя, что также способствует лучшему сгоранию горючей смеси. Для нормального функционирования такой бесконтактной системы необходимо использовать высоковольтные кабеля (автор видео — MR. BORODA).

Карбюраторные модели

Первые модели 8- и 16-клапанных автомобилей ВАЗ 2110 были оборудованы только карбюраторными моторами. Через несколько лет отечественный автомобильный концерн начал комплектовать свои транспортные средства инжекторными двигателями. Разумеется, инжекторная модель является более совершенной, но сегодня в России и странах СНГ используются десятки тысяч карбюраторных машин с 8- и 16-клапанными ДВС.

Вероятнее всего, владельцев десяток интересует вопрос — на карбюраторах и инжекторах 21102 схема отличается или нет? В принципе, особых отличий между этими версиями в плане электроцепи нет. Практически все системы, применяемые на инжекторных 8- и 16-клапанных двигателях, идентичны карбюраторным агрегатам. Соответственно, если у вас возникнет необходимость замены карбюраторного двигателя на инжекторный или установить дополнительные устройства, то проблем с этим не возникнет. Если вы загляните в подкапотное пространство, то сможете заметить, что на обоих версиях авто имеются даже одинаковые выходы и штекеры.

Электрическая схема проводки автомобиля 2110

Одним из основных моментов, который необходимо учесть при замене карбюратора на инжектор, является подключение топливного насоса. Чтобы бензонасос всегда работал корректным образом, необходимо дополнительно проложить проводку для его питания к блоку управления.

Инжектор

Кроме того, что электрическая проводка в карбюраторных и инжекторных версиях фактически идентичная, инжектор имеет определенные особенности. К примеру, он оснащается плавкими предохранителями, а также в инжекторных версиях авто присутствует большее количество датчиков.

По факту, в результате того, что эти автомобили оснащены большим количеством различных датчиков, предназначенные для обеспечения функциональности ЭБУ, сама система является более сложной. Следует отметить, что на карбюраторных версиях электронного блока управления нет. Чтобы осуществить ремонт системы при необходимости, нужно четко знать обо всех ее компонентах и местах их установки. Сама же электроцепь в любых авто разделяется на подкапотную и салонную. Выше вы сможете ознакомиться со схемой электроцепи, а ниже представлены основные ее обозначения.
