Схема подключения ПТФ для Лады Калина и Лады Гранта
Подключение противотуманных фар осуществляется по классической схеме, когда применено силовое реле управляемое слаботочной цепью с кнопки включения противотуманных фар. Кнопка включения противотуманных фар запитывается от сине-черного провода подходящего от замка зажигания. Смотрите статью «Схема подключения фар — ближнего и дальнего света Лада Калина». При подключении к данному проводу противотуманные фары будут включаться только при включенном зажигании. Если у вас применен новый блок управления освещением, то возьмите универсальный измерительный прибор. Измеряя сопротивление между ножкой вход сине-черного провода и остальными контактами найдите вывод с сопротивлением равным 0 при включенной кнопке противотуманных фар, и соответственно при сопротивлении равном бесконечности при выключенной кнопке. Провод с этого контакта проведите в моторный отсек к контакту реле 85, это должно быть нормально разомкнутое реле. Произведите подключение согласно приведенной ниже схеме (кнопка включения противотуманнных фар теперь получается встроена в блок управления освещением). Противотуманные фары можно использовать.

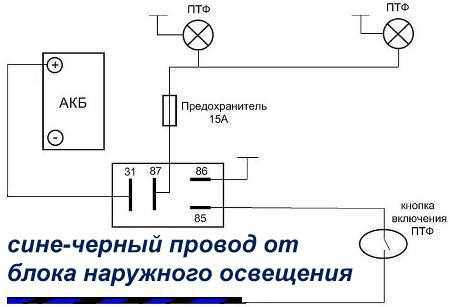

Схема подключения противотуманных фар для Лада Калина Лада Гранта (не штатная)
Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.
О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.
