Лада 2115 Blue-Merle › Бортжурнал › Замена прокладки клапанной крышки (part1)
начну свой рассказ о том что вовремя покупки машины с клапанной крышки подтекало масло, в скором времени была произведена замена замена прокладки. после зимы вновь обнаружилась потеря масла…сегодня было принято решение поменять прокладку и за одно произвести чистку фильтрующего элемента в клапанной крышке.Подъезжая в гараж увидел бокс 418 СТО «ДВС» спросил:-сколько стоит замерить компрессию?-какая машина?-15…-а что с ней?-да хз, просто узнать скока там в горшках… что то плоха тянет.-ну подъезжай выкручивай свечи замерим!подъехал такой мой гараж почти за стенкой данного СТО, открыл капот выкрутил свечи ( на редкость чистый изолятор белый как парное молоко…)-газ в пол и крути стартер-жжжжж жжжжж жж жж ж жж жж ж-харош…-крути…жжжжжжж жж ж жж ж жж ж-11,5 (2 целиндр), крути .-жжжжжж емае мозг какого куя эта «прокладка» жмет на газ? мы же не заведемся?-мозг… а ХЗ наверно компрессию мерит…-харош 12.0 (3 целиндр), крути-жжжжжж жж жжж жжжжжжжжж-стой… 11,5 крути…-жжжжжжжжжжжжжжжжжжжж жжж жж ж ж-стой 12,0 (4 целиндр), давай еще раз в первом, крути.-жжжжжжж ж жж ж жж жж жж ж жж ж-стой 12,0 (в 1вом) ну а что за проблема то все нормально…посмотри сцепление возможно оно мозг парит и прокручивает на высоких оборотах.-спасибо (пожал руку) поехал менять прокладку.
Замена прокладкии так потребуется нам1)прокладка клап. крышки 1 шт.2)резиновые уплотнители 2 шт.3) герметик (по желанию) я выбрал 1 из 3х моделейа) «хорс» прозрачный на обороте написано «не рекомендуется применять в местах взаимодействующих с бензином» ЕмаЕ какого Х он тогда автомобильный авто на 10% (наверно) состоит из бензина, и нефте продуктов.б) хз какй то белый на работе ВГО … на обороте опять же использовать в воздушных средах…г) ABRD Красный написано професионал юсе, ничего по русски на обороте нету… все по англ… вошем выбрал его)4) ключ на 105) ВД-40 (на всякий случай)6) еще взял остатки очистителя карбюратора… для отчистки крышки но толку от него мало…
Процесс разбора

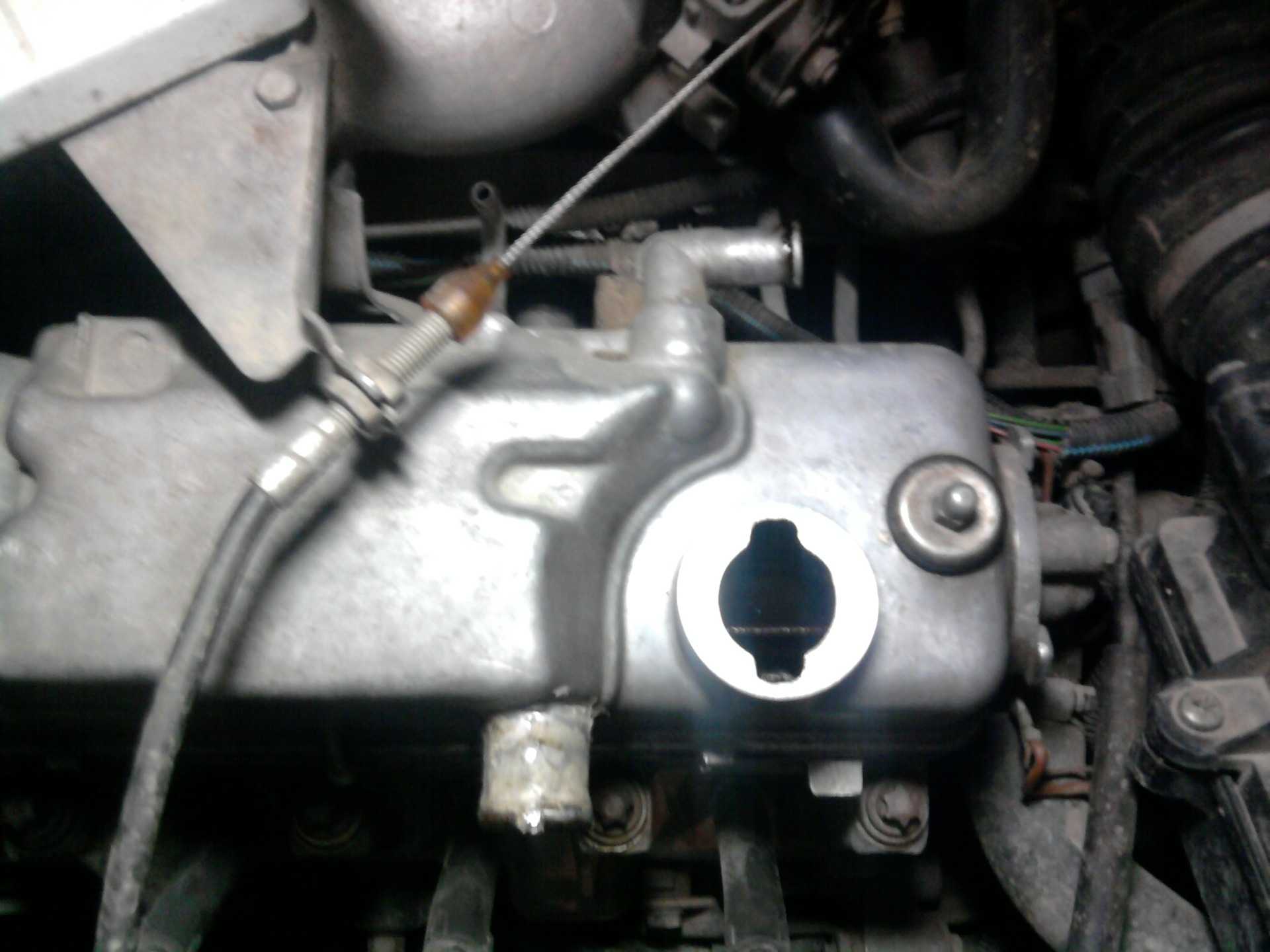

1) Снять все патрубки идущие к клапанной крышке (3шт.)

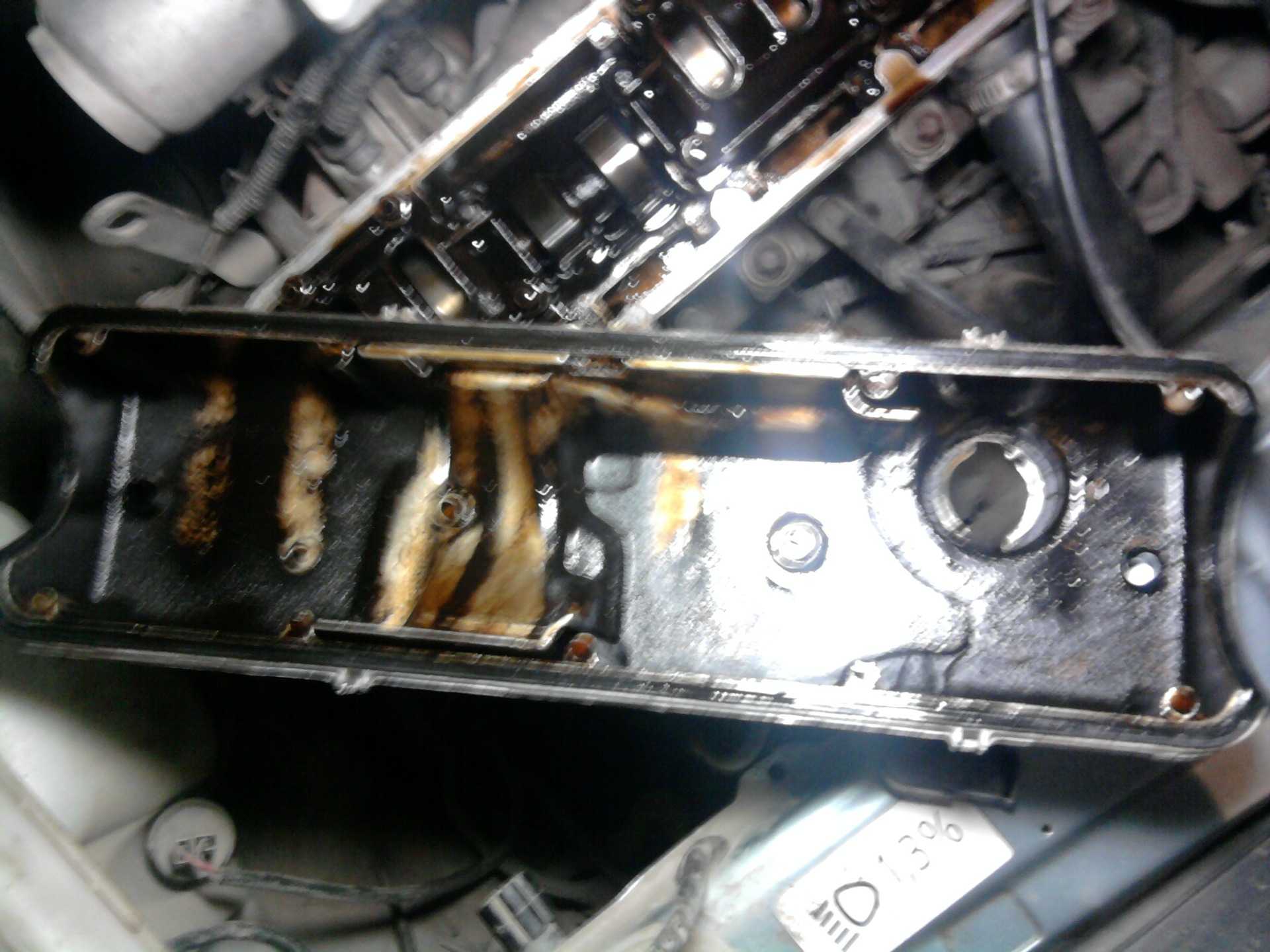

2) Отвернуть 2 гайки ключом 10 с клапанной крышки, отвернуть 2 болта м6х16(10) с кронштейна тросика газа…3) снять крышку (ужаснутся)
4) открутить 2 бота м6х10 м6х40 внутри крышки для извлечения фильтрующего элемента… (похож на много терок марковки )

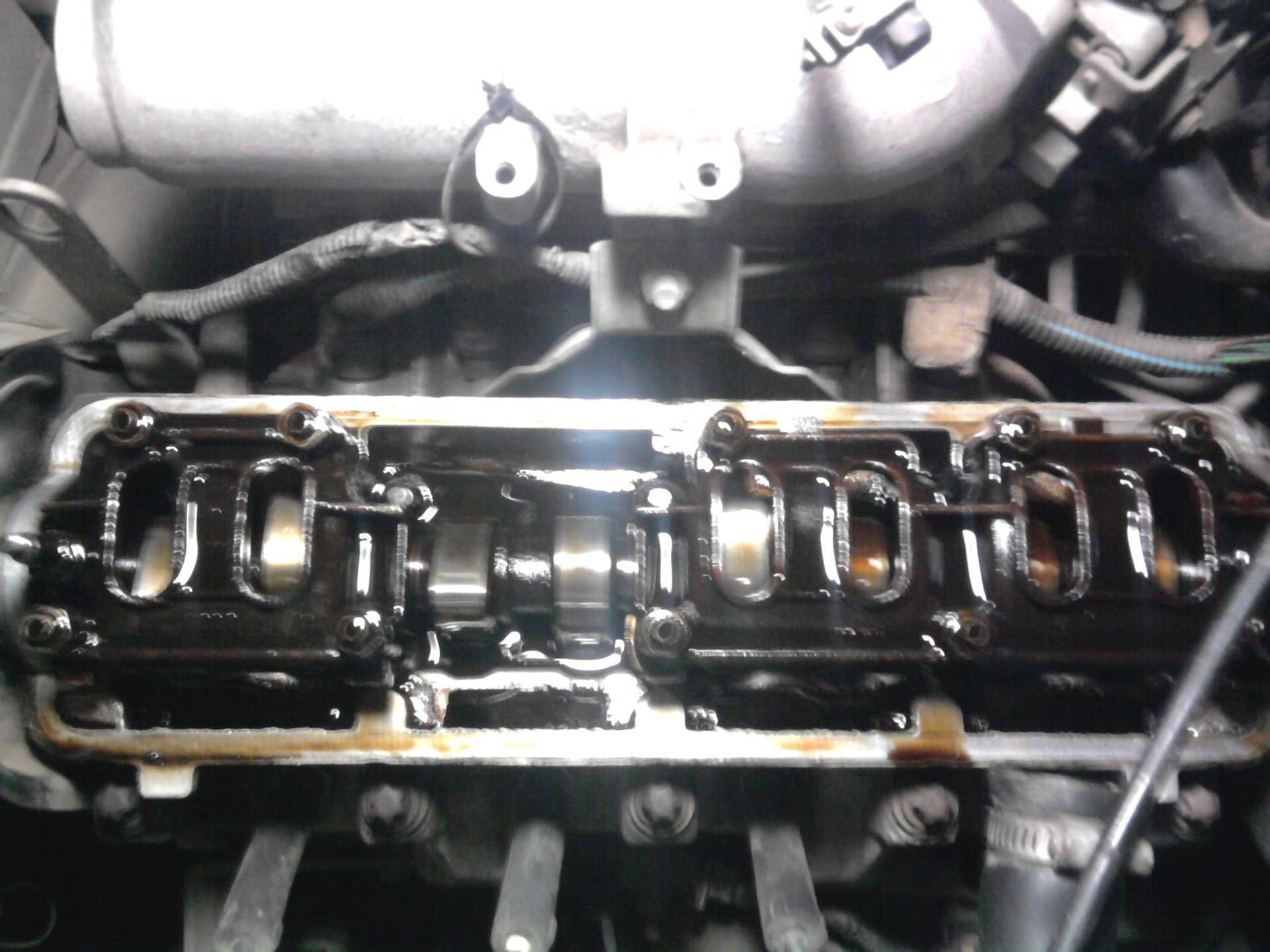

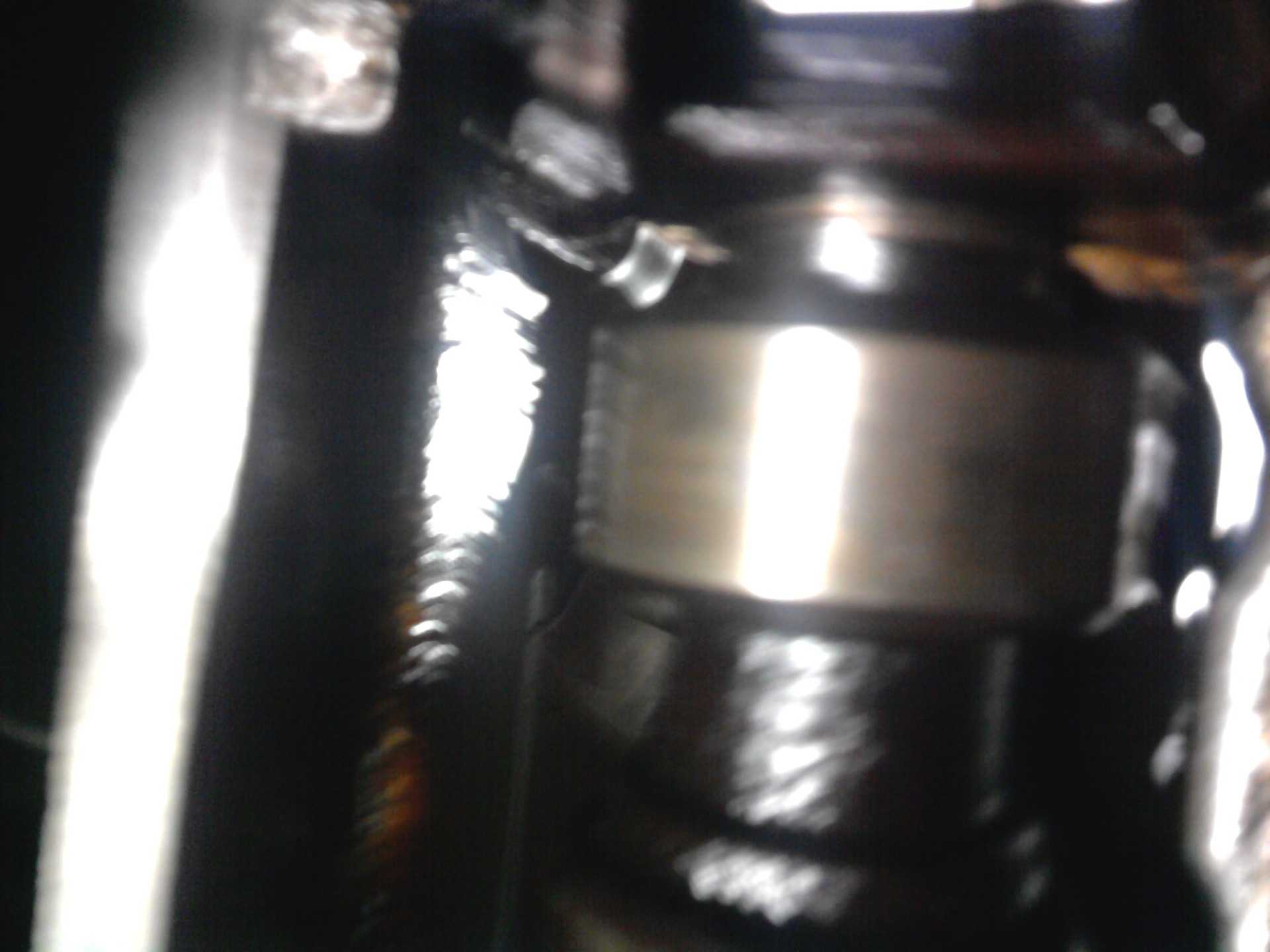

5)промыть все что тока можно …6) попялится на распредвал… (подумать о его замене…)
7) просушить обезжирить паз крышки добавить герметик (можно и без него)
собрать все в обратной последовательности
Лично я остановился на 5 пункте крышку забрал на работу завтра покажу как ее мне отчистят профессионально
продолжение следует
Самостоятельная замена, — что нужно учитывать?
Процесс по замене считается довольно простым, но нужно понимать, что провести работу не всегда удается гладко.
Именно поэтому при проведении работ стоит придерживаться простых советов, которые помогут вам избежать ошибок:
- При снятии крышки стоит промыть ее в скипидаре.
- Оптимальным решением будет использовать качественные прокладки.
- Все используемые детали должны быть чистыми, при проведении работ специалисты советуют протирать края деталей от имеющегося масла.
- При установке можно использовать герметик, он наносится на места стыков.
- После того, как замена будет завершена, нужно проверить уровень масла.
- Для проверки системы нужно запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
- Паз под прокладкой должен вычищаться как можно тщательнее.
Зачем нужна прокладка?
Понятно, что без такой прокладки автомобиль будет работать как и прежде. Но нужно понимать, что она играет определенную роль, пусть и не сказывается на технических особенностях автомобиля
Важно, что при появлении течи может возникнуть ряд серьезных проблем
Если рассматривать основную задачу данной детали, то стоит сказать, что она заключается в обеспечении герметичности соединения. Чтобы соединение клапанной крышки и части двигателя было герметичным, и нужна прокладка. Не потребуется особенных навыков для того, чтобы отыскать крышку, ведь на ней установлена горловина для заливки моторного масла.
Типы, конструкция и характеристики прокладок клапанных крышек

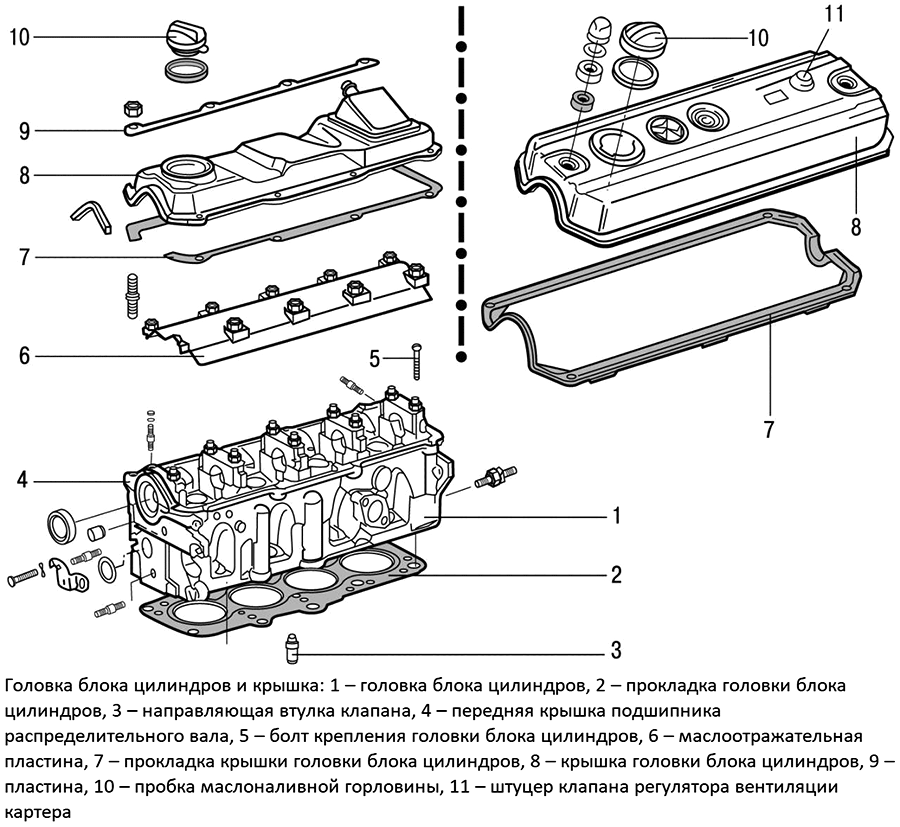

Клапанная крышка с прокладкой и их место в силовом агрегате
Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.
При этом прокладки могут иметь различную конструкцию:
- Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
- Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
- Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.
Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.
По материалу изготовления прокладки бывают:
- Резиновые;
- Резинопробковые;
- Паронитовые;
- Картонные.
Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.
Резиновая прокладка крышки клапанов
Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.
Резинопробковая прокладка крышки клапанов
Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.
Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.
Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.
По применяемости прокладки клапанных крышек можно разделить на две группы:
- Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
- Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.
Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.
Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.
