Замена
Теперь, зная все тонкости процедуры замены, можно рассказать непосредственно о том, как своими силами можно демонтировать старую резинку из ГБЦ и установить на ее место новую.
https://youtube.com/watch?v=7bStsitKlPU
Для работы вам потребуется определенный набор инструментов и материалов:
- Динамометрический ключ;
- Гаечный ключ;
- Торцевая головка;
- Отвертка;
- Прокладка;
- Емкость для слива жидкости охлаждения;
- Чистая сухая ветошь.
Начинаем процедуру замены.
- Снимите минусовую клемму с аккумуляторной батареи. Процедура стандартная, но без нее дальше работать запрещено.
- Зафиксируйте поршень первого цилиндра в верхней мертвой точке — ВМТ.
- Слейте охлаждающую жидкость в подготовленную заранее емкость.
- Стравите давление в топливной системе, если вы только недавно заехали в гараж после поездки.
- Далее приемную трубу выхлопа отсоединяем от выпускного коллектора.
- Снимается крышка головки блока цилиндра, а вместе с ней не лишним будет отсоединить ресивер, дроссельный узел, выпускной и впускной коллектор.
- Ослабьте хомуты, которые держат патрубок воздухоподвода на дроссельном узле. Снимите его с узла, захватив вместе со шлангом для забора воздуха. Демонтируйте параллельно воздушный фильтр вместе с корпусом.
- На левой торцевой части ГБЦ располагаются массовые провода, которые отключаются и тем самым снимается топливная рамка.
- Открутите крепежи, на которых удерживается передняя крышка. Снимите крышку и ремень ГРМ. Зафиксируйте коленчатый вал, чтобы предотвратить возможные прокручивания.
Важный этап очистки
Достаньте натяжной ролик и дистанционную шайбу вместе с ним.
Демонтируйте крепежные болты, чтобы снять зубчатый шкив от распределительного вала.
Теперь нужно снять заднюю крышку. Для этого откручиваются крепежные гайки и болты.
С помощью крестовой отвертки демонтируйте винты, ослабьте хватку хомута и постепенно начните отключать все шланги от выпускного патрубка головки.
Путем откручивания крепежных гаек, снимаются шланги подачи и слива горючего с топливных трубок.
Шестигранником отсоединяются 10 крепежных болтов
Откручивайте каждый болт на пол оборота друг за другом, чтобы снять напряжение, и избежать деформации крышки.
Извлеките винты и шайбы.

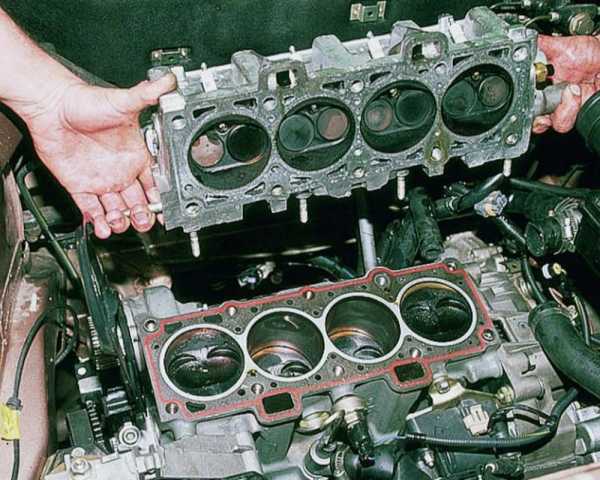

Снимите головку и прокладку.
Зачистите все соприкасающиеся поверхности, удалите все следы металлической стружки, зачистите резьбовые соединения и отверстия.
Поставьте новую прокладку, принимая во внимание две центрирующие втулки. Отверстия с медной окантовкой должны оказаться между 3 и 4 цилиндрами
Эти отверстия служат для прохождения масла.
Убедитесь, что на первом цилиндре закрыты оба клапана, после чего можно возвращать головку на место.
Процесс установки
- Вставьте крепежные винты в отверстия и закручивайте их. Делается это в четыре этапа согласно представленной ниже схеме:
- На первом этапе затяжка выполняется с моментом 20 Нм;
- На втором этапе применяют момент затяжки в пределах 69,4-85,7 Нм;
- На третьем этапе крепежи проворачиваются на 90 градусов;
- На завершающем цикле происходит финальная затяжка еще на 90 градусов.
Выполнив замену, проведите процедуру обратной сборки, двигаясь в противоположной последовательности. Если грамотно разобрать узел, со сборкой проблем возникнуть не должно.
Требования к прокладке
Выбирая новую прокладку ГБЦ, необходимо учитывать предъявляемые к данному элементу требования. Как вы уже поняли, она выполняет очень важные задачи, потому от качества выбранной новой детали зависит работоспособность всего вашего автомобиля.
Требования к данному элементу следующие:
- Прокладка должна быть упругой, устойчивой к деформации;
- Элемент обязан обладать водонепроницаемости и маслонепроницаемостью;
- Компонент обязательно должен быть устойчивым к воздействию горячих газов;
- Не бояться химических воздействий;
- Сохранять целостность и представленные выше характеристики в течение длительного периода эксплуатации.
Прогоревшая прокладка больше не способна нести в себе основные защитные функции, потому обязательно выполняется процедура замены.
Последствия несвоевременной замены
Если замена будет выполнена не вовремя, это приведет к серьезным проблемам. Из-за пробитой прокладки моторное масло начнет попадать в систему охлаждения, что нарушит ее работу в целом. Антифриз не сможет качественно охлаждать силовой агрегат.
Печка будет работать слабо, снизится мощность мотора, появятся проблемы в его эксплуатации. Двигатель будет глохнуть, в некоторых случаях его запуск невозможен, при нажатии на педаль газа могут ощущаться провалы.
Из-за попадания антифриза в систему смазки масло потеряет свои свойства. Смазывание трущихся узлов и деталей будет менее эффективным, что приведет к их ускоренному износу и повреждению. Двигатель будет троить, из-за потери свойств антифриза он может перегреваться. В зимнее время года возникнут сложности с пуском мотора. Если не менять прокладку и продолжать так использовать автомобиль, это может привести к поломке силового агрегата и необходимости выполнения его капитального ремонта.
