Предохранители и реле системы управления двигателем — замена

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто.. Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

калина 2 схема предохранителей — Dating Site Verliebte.ch

Схема и расположение блока предохранителей Лада Калина 2

Монтажный блок, предохранители и реле Лада Калина. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите правую 5 фев 2016 Кронштейн крепления монтажного блока на Калине-2 и Лада circuits«(Заменяет электромеханические реле, предохранители и Эта система стоит на Гранте, Приора, Калина 2 и Калина Люкс. То есть, реле «аварийки», стекло подъёмники, Блок предохранителей и реле Калина 2. кончил глубоко в рот не вынимая 3 Apr 2016 — 5 minТеги лада гранта монтажный блок предохранители реле. Категория Наш автопром Замена катализатора Лада Гранта, Лада Калина-2, Лада Кросс Когда был выдан первый документ о расторжении брака.! Предохранители калина 2 универсал! wiksa8 Добрата инфраструктура им дозволила на нив видео кот нюхает сыр Кто нибудь знает где находится предохранитель на штатную магнитолу? . В Калине изначально на этой самой пластмассе нанесены рисунки и обозначения Машина стояла 2 дня, до этого всё было в порядке.2 июн 2011 блока предохранителей автомобиля лада Калина извлечения предохранителей и реле малого размера; 2 — большой пинцет для

неожиданно перестала работать магнитола, как вариант сразу подумал что предохранитель сгорел, взял книжку, и в схеме начал предохранители калина 2 схема. December 30 2015 at 7:42 AM No score for this post, Anonymous (Login naicongicar) Owner from IP address 176.103.54.38 8 авг 2016 Схема блока предохранителей Калина Вот схема обозначения предохранителей для Лады Калина. Схема 100; 1; 2; 3; 4; 5. гиа 9 класс сочинение Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для лады калины 2.Калина Клуб. Клуб владельцев автомобилей Лада Калина и Лада Калина 2 Блок реле и предохранителей nvidia geforce 9600 gt driver скачать Монтажный блок Калина 2. Расположение предохранителей и реле. Обычно если в машине перестает работать что-либо электронное, автовладелец .У меня такая проблема мне надо менять блок предохранителей:1-ое я не могу его найти,2-ое я слышал что в калинах он меняется

замена блока предохранителей лада гранта видео пример

Сможете отключить иммобилайзер на Калине с новым ЭБУ МЕ17.9.7? — Сможем! Ставлю новый предохранитель и включаю зажигание. Загорелась Нужно менять предохранитель. У Калины, Калины 2 и Гранты блок предохранителей находится в салоне. Слева и вниз от руля найдите выключатель Крышка блока предохранителей Лада Калина-2. Подробная информация о товаре/услуге и поставщике. Цена и условия поставки. драйвера для электронной книги wexler блока (замена предохранителей и реле) Лада Калина | Раздел 9. 2

Установите в контактный разъем предохранитель того же номинала, что и Внимание! Открылся новый клуб — Лада Калина 2. И еще один Перегорели нити на ДХО,но,скорее всего-просто предохранитель (99,9%).Прозвони расписание автобусов смоленск 104 Первым делом был проверен предохранитель F6 в монтажном блоке, который Доступ к месту установки сигналов на «Калине» не очень простой, Снятый сигнал продержался на этом месте 2 года и никуда не сместился.Рассказ владельца Лада Kalina Cross — электрика и электроника

Продублирую то что нашел тем кому пригодится, поэтому название странное:) Итак,

Почему дребезжит рычаг КПП на Калине?

Основная причина возникновения этой проблемы заключается в самой конструкции крепления рычага к тяге. Мягко говоря, выполнена она не идеально, но ее вполне можно исправить минимальными затратами и всего за несколько минут времени.

Итак, сначала нужно задрать вверх кожух рычага, и после этого открутить гайку крепления, что уже показано на фото ниже почти выполненным:

Когда вынули болт, то также извлекаем все шайбы и металлическую втулку. И весь этот блин по частям выглядит следующим образом:

Так вот, причина дребезга заключается в том, что при соединении всей этой конструкции, между деталями возникает маленький зазор, который и является источником сильной вибрации.

Чтобы добиться меньшего зазора, необходимо слегка сточить металлическую втулку, которая как раз и не дает более плотно сжимать эти шайбы. Хочу предупредить, что стачивать нужно очень аккуратно и совсем немного, буквально 1 мм. Если переборщить, то потом рычаг будет ходить с очень большим усилием.

В результате чего после соединения втулки с шайбами в единую конструкцию, как и было показано сначала, получаем картину, когда этот зазор уменьшился:

Я немного напортачил и сточил немного больше, чем надо (о чем я предупреждал выше). В результате при сильной затяжке гайки крепления, рычаг ходит туго при переключении. Но я немного ослабил эту гайку, буквально на пол оборота — откручиваться не должна!

Когда все сделал, завел машину и дал хороших оборотов, и звуков от рычага не было. Но чтобы убедиться окончательно, решил проехаться. Разогнался примерно до 70 км/час на третьей передаче и бросил педаль газа. Раньше при таком раскладе дребезг был просто ужасный, и единственное спасение от этого была рука на рычаге! Теперь же нет ни единого намека на посторонние звуки и вибрацию.

Кто еще не устранил подобный дефект на своей Калине, можете воспользоваться данным советом, только стачивайте втулку минимально. Лучше потом второй раз доработать, чем первый раз все запороть!

Ниже находится материал старой статьи, которая рассказывает о подобной проблеме, но она легко решаема и уже давно в прошлом!

У многих владельцев Лады Калины очень часто возникает следующая проблема: при разгоне, а также при торможении двигателем начинает дребезжать рычаг коробки передач. Подобная проблема возникла и с моей Калиной примерно после 15 000 км эксплуатации.

Сначала эти посторонние звуки меня сильно не раздражали, но с каждым днем дребезжание рычага КПП становилось все сильнее, и честно говоря — не очень-то приятно слушать это каждый день. Решил заняться этим вопросом. Итак, устранение причины может происходить по-разному, в зависимости от сложности проблемы.

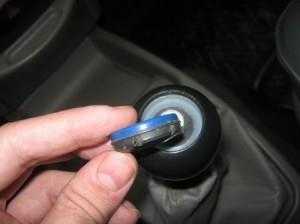

К счастью, в моем случае достаточно было поддеть и вынуть верхнюю накладку рычага, на которой выдавлена схема КПП. Лучше поддеть эту крышку тонкой отверткой, чтобы не повредить пластиковые детали. После того, как ее удалось вынуть, обматываем ее внутренний круг тонкой полосочкой изоленты и вставляем обратно. После этого, эта крышка сидит намного плотнее и не издает дребезжания.

Конечно, бывают другие источники посторонних звуков, но у меня все обошлось максимально просто и быстро. На картинке вверху видно, что именно нужно обмотать изолентой.

В этой статье я расскажу о возможных причинах и неисправностях, из-за которых не включается задняя передача на Лада Калина. Также вы узнаете, как найти и устранить неисправность в механизме блокировки задней передачи своими руками.

1. Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан — довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

СИНХРОНИЗАТОР

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая фирма «Хёрбигер» (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Видео «Проверка и ремонт сигнала ВАЗ 2107»

В этом ролике демонстрируется, как провести диагностику и отремонтировать гудок на ВАЗ 2107 (автор видео — ДамирБикметов).

На автомобиле могут быть установлены два вида звуковых сигналов: сдвоенный, состоящий из двух сигналов разной тональности и крепящийся на кронштейне около радиатора в подкапотном пространстве или одинарный сигнал, который крепится так же на кронштейне между радиатором и решеткой радиатора. Снятие звукового сигнала ваз 2107 выполняют в случае его выхода из строя для последующей замены. Сигналы не поддаются ремонту и в случае чего просто меняются на новые.

Включение сигналов осуществляется с помощью вспомогательного реле и выключателя, который замыкает отрицательные выводы на массу автомобиля. В процессе эксплуатации, мембрана звукового сигнала постепенно теряет элластичность и приходится проводить регулировку тональности. Если на автомобиле установлен двойной сигнал, то регулировать их надо поочередно, так же потребуется помощь помощника.

Порядок регулировки звукового сигнала выглядит следующим образом:

1. Регулировку двух сигналов производят по отдельности, а значит отключаем один звучок от питания.
2. Сажаем помощника в автомобиль, чтобы он включил сигнал.
3. Плоской отверткой вращаем винт, расположенный на корпусе сигнала в обе стороны и добиваемся оптимального звучания.
4. Аналогичным образом поступаем и со вторым.

Если на автомобиле установлен одинарный звуковой сигнал, то придется снимать решетку радиатора. Работы по регулировке идентичны.

Если требуется замена звукового сигнала, то необходимо:

1. Отсоединяем питающие провода, предварительно пометив их маркером, чтобы не перепутать при дальнейшем подключение.
2. Гаечным ключом на тринадцать, отворачиваем гайку крепления сигналов к кронштейну и снимаем его.

На этом работы по снятию и регулировке звукового сигнала ваз 2107 завершены. Установку производим в порядке обратном снятию.

С точки зрения безопасности дорожного движения, звуковой сигнал играет важную роль для предотвращения дорожно-транспортных происшествий. На автомобиле ВАЗ-2107, в зависимости от модификации могут устанавливаться за радиатором системы охлаждения, два звуковых сигнала разной тональности, или один звуковой сигнал, который будет установлен за передней облицовкой радиатора.

Для его включения в работу, на рулевом колесе установлена кнопка звукового сигнала, а в монтажном блоке установлен предохранитель F7 (20А) и реле звукового сигнала РС — 528. Но на некоторых автомобилях ВАЗ-2107 этого реле не будет, а в место его просто будет стоять перемычка.

При отсутствии звукового сигнала поиск неисправностей нужно начинать с проверки предохранителя. Посмотреть нужно не только перегорел он или нет, а и состояние его контактов. Реле звукового сигнала, если оно на Вашем автомобиле стоит, проверить можно достаточно просто, при нажатии на кнопку звукового сигнала он должно щёлкнуть, если щелчка не слышно его придётся заменить.

Проверку самих звуковых сигналов можно произвести, не снимая их с места установки. Для этого, отсоедините провода, идущие к нему, и подсоедините звуковой сигнал напрямую к аккумуляторной батарее. При отсутствии сигнала, возможной неисправностью может быть подгорание контактов, находящихся внутри корпуса звукового сигнала или нарушение его регулировки. Отрегулировать тональность, можно поворотом регулировочного винта, расположенного в задней части корпуса звукового сигнала, аккуратным поворотом его в ту или другую сторону.

Ещё одной причиной не работающего сигнала может стать сама кнопка его включения. Придётся её снять и проверить состояние контактов. Неисправности, возникающие в работе звукового сигнала на автомобиле ВАЗ-2107, водитель вполне может устранить самостоятельно.

Источники

• http://avtozam.com/vaz/2107/ne-rabotaet-signal-remont/
• http://remont-vaz2106.ru/snyatie-i-regulirovka-zvukovogo-signala-vaz-2107
• http://helping-auto.ru/vaz/2107/pochemu-ne-rabotaet-signal-na-vaz-2107/

Подробное руководство по замене топливного фильтра на Ладе Калине

Сразу хотел бы сказать, что данный ремонт лучше всего выполнять на яме, и в теплое время года. Мне же повезло меньше и пришлось помучиться зимой, лежа под своей Калиной, чтобы поменять этот фильтр топлива. Но некоторое время спустя получилось записать видео отчет в нормальных человеческих условиях, так что смотрите на всю эту процедуру наглядно.

Видео по замене топливного фильтра

Данный видео обзор был сделан я гараже со смотровой ямой, так что показано все наиболее понятно и доступно.

Ну а ниже рассмотрен классический вариант в виде фото отчета!

Итак, первым делом необходимо добиться того, чтобы в системе питания не было давления. Делается это двумя разными способами, для кого какой будет удобнее:

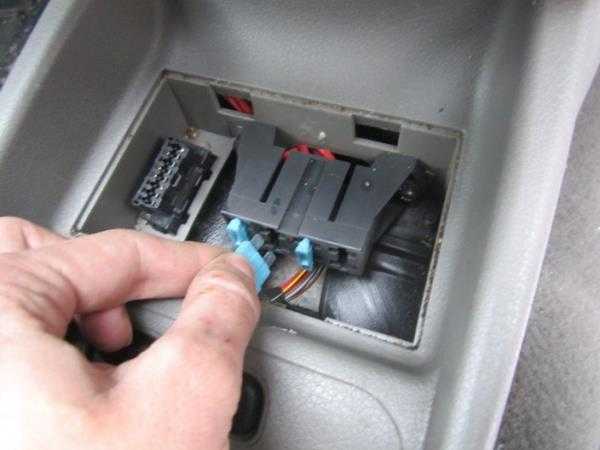

Можно вынуть предохранитель, который отвечает за работу топливного насоса. Он находится под крышкой тоннеля пола, как раз около рычага переключения скоростей. Крышка снимается легким поддеванием плоской отвертки.

Там находится маленький блочок, который состоит из трех предохранителей. Извлечь необходимо центральный, а если быть точнее — то второй с левой стороны.

Второй способ — это отключение штекера питания от топливного насоса. Это можно сделать, откинув заднее сиденье, затем открыть крышку бензонасоса и отсоединить колодку со жгутом проводов.

После выполнения выбранной вами процедуры, заводим двигатель Калины и ждем до тех пор, пока мотор не заглохнет. Обычно это происходит очень быстро, в течение полуминуты в моем случае.

Непосредственно топливный фильтр Лады Калины находится под топливным баком. Чтобы было удобнее вам понять: с правой задней стороны автомобиля.

Фиксируется топливный фильтр довольно просто, как видите на фото, приведенных мною — всего лишь с помощью пластмассового фиксатора, так называемой скобы или хомута. А вот крепление штуцеров питания к самому фильтру происходит за счет металлических фиксаторов. Чтобы снять топливные шланги, нужно отжать с каждой из сторон эти скобки и потянуть за штуцеры. После чего можно вынимать сам фильтр, наглядно показано это на фото ниже:

Перед установкой топливного фильтра, обратите внимание на стрелку, которая нарисована на корпусе. Она должна быть направлена в сторону движения топлива по магистрали

Короче говоря, стрелка должна идти от бака к моторному отсеку Лады Калины. Установка нового фильтра происходит очень просто, вставляем штуцеры к каждому концу топливного фильтра и надавливаем до упора — то есть, до тех пор, пока не услышим характерный щелчок.

Если все проводить на поднятой машине или на яме, то наверняка можно управиться за 10 минут. Если же так мучиться, как это делал я, то думаю, что около получаса будете возиться точно. Зимой это делать не очень приятно, особенно, лежа на снегу.

После замены топливного фильтра, вставляем обратно предохранитель бензонасоса или подсоединяем штекер. Потом заводим Калину и радуемся, теперь система питания будет защищена от попадания всякого хлама и инжектор будет работать как положено. Главное — во время меняйте этот элемент.

Замена топливного фильтра на Ладе Калине и Гранте

Замена топливного фильтра Лада Калина

Замена сетки бензонасоса на лада калина, приора , гранта

Замена топливного фильтра Priora

Замена топливного фильтра переднеприводного ВАЗ с рампой без обратки.

Хотя и управляемость не очень, если даже сравнивать с восьмеркой. Поэтому его стали часто называть новым источником Лада Калина топливный фильтр где находится. А вот любителям активной езды вагон вряд ли понравится. Зачемто на пауке отверстие для лямбды сделали не по центру, как у старого коллектора, а с правой стороны. Последовательность разборки стартера на копейке и остальных классических моделях снимаете заднюю крышку, выкрутив два болта отверткой. Если стрелка ощутимо дергается и подымается медленно значит забита сетка насоса в баке.

Вроде ни чего не убило раз на раз не приходиться. то этим он наглым образом нарушает закон хотя они делают это постоянно он тебе сказал причину проверить документы, проверил, ты можешь ехать, по закону нарушения, которые выявлены после остановки незаконны. Что повышает температуру кипения жидкости и сокращает ее потери. Там же температура, нагрузки и прочие силы. Доставать бензонасос нужно аккуратно, показано на рисунке ниже.

Шипел вакуумный усилитель в районе клапана. Ну и естественно эти изменения не прошли мимо, я имею ввиду характеристики автомобилей заметно улучшились.

https://youtube.com/watch?v=khT0g7Q2M10

Источники

• http://ladakalinablog.ru/zamena-toplivnogo-filtra/
• http://stoinomarka.ru/lada-kalina/x82247-lada-kalina-toplivniy-filtr-gde-nahoditsya.php

Блок реле и предохранителей автомобиля Лада Калина

Каждый участок цепи защищен специальным элементом. Это предохранитель. Сила тока рассчитана под определенные значения. Из-за различных факторов (короткое замыкание, большая нагрузка на цепь), этот показатель может превышать максимально допустимые значения. Защитный элемент (предохранитель) установлен специально для того, чтобы сберечь сохранность проводов. Внутри него перегорает тонкая металлическая перемычка. После этого на Лада Калина требуется замена предохранителя.

Как правило, помимо прикуривателя, параллельно подключено несколько дополнительных элементов. У модели второго поколения в цепи также находится подогрев сидений. Если эти два устройства на Калина 2 перестали работать одновременно, то стоит открыть монтажный блок и осуществить замену предохранителя прикуривателя.

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

1. Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
3. Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
6. Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
7. Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

Автор материала: Думченков Михаил

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

от 606 900 руб.

от 489 000 руб.

• Audi
• Brilliance
• Faw
• Ford
• Chevrolet
• Citroen
• Geely
• Haval
• Changan
• Chery
• Datsun
• Great Wall
• Hyundai
• Kia
• Lada
• Volkswagen
• Renault
• Nissan
• Toyota
• Honda
• Mitsubishi
• Opel
• Lifan
• Mazda
• Skoda
• Остальные

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chery
• Chevrolet
• Citroen
• Daewoo
• Dodge
• Fiat
• Ford
• GAZ
• Geely
• Hawtai
• Honda
• Hyundai
• Infiniti
• Jaguar
• Jeep
• KIA
• Land Rover
• Lexus
• Lifan
• Lincoln
• Mazda
• Mercedes-Benz
• Mini
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Renault
• Skoda
• SsangYong
• Subaru
• Suzuki
• Toyota
• UAZ
• VAZ
• Volkswagen
• Volvo

• Новинки машин 2019
• Новые машины 2018
• Тест-драйвы
• Джипы

Ремонт и обслуживание

• Двигатель
• Ходовая часть
• Электрооборудование

• Сигнализация
• Прикуриватель
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины

2019 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Описание предохранителей на автомобиле Лада Калина

Автомобили Лада Калина оснащаются модулями ножевого типа, от использования цилиндрических инженеры отказались более пяти лет назад ввиду неэффективности.

Схема расположения реле – прерывателей

Обозначение	Какой за что отвечает / что обеспечивает
K 1	Электрический вентилятор системы охлаждения
K 2	Центральный замок
K 3	Стартер (дополнительно)
K 4	Контакты сердцевины замка зажигания
K 5	Зарезервировано
K 6	Очиститель лобового стекла (дворники)
K 7	На фары, дальний свет оптики
K 8	Звуковое оповещение
K 9	Ближний свет оптики
K 10	Обогрев заднего стекла
K 11	Реле модуля управления силовым агрегатом
K 12	Реле топливной помпы
K 13	Зарезервировано
K 14	Дополнительное реле вентилятора системы охлаждения
K 15	Обогрев лобового стекла (основное)
K 16	—/— (дополнительное)
K 17	Система кондиционирования

Схема установки предохранителей Лада Калина

Маркировка / ампераж	За что отвечает (с описанием)
F (Ф-1) / 20	Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-2) / 5	Электрический привод стеклоподъемников
F (Ф-3) / 10	Аварийка
F (Ф-4) / 10	Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-5) / 20	Замок зажигания
F (Ф-6) / 30	Задняя передача
F (Ф-7) / 30	Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-8) / 7,5	Обогрев заднего стекла
F (Ф-9) / 10	Габарит правый
F (Ф-10) / 10	Габарит левый
F (Ф-11) / 10	Задняя противотуманная фара
F (Ф-12) / 10	Ближний свет левый
F (Ф-13) / 30	—/— правый
F (Ф-14) / 30	Дальний свет правый
F (Ф-15) / 10	—/— левый
F (Ф-16) / 15	Передняя противотуманная фара левая
F (Ф-17) / 15	—/— правая
F (Ф-18) / 10	Обогрев сидений, вентилятор печки
F (Ф-19) / 10	АБС (ABS)
F (Ф-20) / 10	Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-21) / 5	Топливная помпа (бензонасос)
F (Ф-22) / 5	Центральный замок
F (Ф-23) / 5	Дневные ходовые огни
F (Ф-24) / 5	Система кондиционирования
F (Ф-25) / 5	Подсветка салона, стоп сигнал
F (Ф-26) / 5	АБС (ABS) дополнительно
F (Ф-27) / 20	Зарезервировано
F (Ф-28) / 15	Зарезервировано
F (Ф-29) / 15	Зарезервировано
F (Ф-30) / 20	Зарезервировано
F (Ф-31) / 15	Обогрев лобового стекла, магнитола, генератор
F (Ф-32) / 15	Печной отопитель, электрический усилитель руля

Цена блока в сборе от 2500 рублей, набор плавильных элементов от 500 рублей, поштучно от 100 рублей.

Признаки неисправности предохранителей

• Агрегаты, механизмы неактивны при заряженной батарее, целостной системе электрического питания;
• Модули в монтажном блоке с нехарактерно повышенной температурой;
• В машине слышен запах горелого;
• На щитке приборной панели сигнализируют индикаторы о неисправности силового агрегата, трансмиссии, системы электрического питания.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра;
• Покупка с последующей установкой неоригинальных запчастей;
• Непрофессиональный монтаж;
• Стороннее механическое повреждение;
• Короткое замыкание в электрической цепи;
• Деформация изоляционного слоя;
• Окисление контактов;
• Слабое крепление клемников;
• Попадание внутрь конструкции воды, образование конденсата.

Часто перегорают предохранители?

Если постоянно приходится менять защитный элемент, но после ремонта он все равно продолжает гореть, то причину следует искать в другом месте. Скорее всего, по цепи ходит короткое замыкание, предохранитель перегорает.

Стоит осмотреть провода на Лада Калина на предмет заломов или потертостей. Открываем капот и инспектируем состояние кабелей, это поможет выяснить причину сгорания предохранителя. При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть. В самой цепи возникнет обрыв, срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван, это ведет к срабатыванию предохранителя.

На прикуриватель Лада Калина приходит три провода.

1. Основной плюс (красный провод). Приходит к аккумуляторной батарее через защитный элемент (предохранитель). Отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый провод). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный провод). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Каждый из них стоит проинспектировать, а при необходимости провести ремонт. При замене потребуется паяльная лампа с припоем, а также новые провода. Следует подключить новые кабели подходящего сечения.
