Замена предохранителей на автомобиле лада гранта

Проблема в предохранителе

Перегоревший защитный компонент (предохранитель) — это главная причина, почему прекращает работать автоприкуриватель. В электросети должен идти ток 15 А. В случае короткого замыкания или подсоединении мощных электроприборов предохранители перегорают. Чтобы устранить неисправность, необходимо поменять защитный элемент и убрать лишнюю нагрузку, иначе он снова перегорит.

Где находится

У Гранты Лифтбек 2018 предохранители располагаются вблизи левой ноги водителя.

На внутренней поверхности защитной крышки расположена схема, номер всех предохранителей с информацией о том, за что каждый из них отвечает.

Какой можно поставить взамен

Новый предохранитель подбирается с номиналом 15 А. Если установить изделие с большим сопротивлением, будут возникать проблемы. Например, если по электрической цепи идет ток с превышением допустимого значения, произойдет оплавление проводов. А это способствует возгоранию кабелей, короткому замыканию, соответственно перегоранию защитных компонентов.

Замена предохранителей на Лада Гранта

Подготовительный этап:

• Отвертка с плоским наконечником;
• Комплект новых модулей;
• Вороток с головкой на «10».

Последовательность действий при замене монтажного блока:

• Помещаем машину на ровную, просторную площадку, глушим мотор, открываем капот, снимаем клеммы с аккумулятора;
• Слева от рулевой колонки расположен БП, отщелкиваем крышку, опускаем ее вниз;
• Выкручиваем болты, отщелкиваем колодки с проводами, снимаем плату;
• Проводим дефектовку, проверяем целостность каждого из модулей: визуально, а также, с использованием мультиметра. Нарушение целостности плавильной пластины — первый признак неисправности.

После того, как обнаружили и заменили модули, собираем конструкцию в обратной последовательности.

Отыскать мультиметром поврежденный предохранитель просто, необходимо подсоединить клеммы к контактам, посмотреть на показатели стрелки. Если последняя тяготеет к «нулю» — замените новым.

При покупке сверяйте номера каталожных артикулов, консультируйтесь со специалистами СТО на предмет совместимости комплектующих.

Замена реле и предохранителей

Первое что следует сделать перед заменой, это отсоединить клемму провода от отрицательного вывода аккумуляторной батареи. Сначала рассмотрим замену предохранителей лада гранта, монтажный блок который находится в моторном отделении автомобиля. Выполняем все в такой последовательности:

1) Поддевая крышку самого отсека, снимаем ее с монтажного блока;

2) Рассмотрев внутреннюю сторону крышки можно заметить схему расположения предохранителей. Исходя из этой схемы, крайние предохранители можно достать вручную.

Труднодоступные и неудобные для вынимания предохранители достаем с помощью пассатижей с тонкими губками. Определить сгоревший предохранитель можно по обгоревшей отмычке;

3) Заменяем на новый. Многие задаются вопросом, как снять монтажный блок на гранте, если он расположен в салоне автомобиля.

Классификация предохранителей

Монтажный блок гранта располагается в левой части панели приборов автомобиля. Предохранители такого транспортного средства имеют меньшие габариты по сравнению с предыдущими моделями ВАЗ 2114-15 и ВАЗ 2110-12. Увеличено и их количество, теперь оно составляет 32. Каждый предохранитель имеет свое описание и предназначен для защиты какой-то из цепей автомобиля Гранта.

Кроме основных предохранителей существует также и блок дополнительных силовых предохранителей, находящийся в моторном отделении. Для снятия такого монтажного блока гранты необходимо сдвинуть его крышку вверх.

К таким предохранителям относятся:

— электроусилитель рулевого управления;

— вентилятор отопительной системы;

— 2 предохранителя генераторов;

— предохранитель ближнего света.

Категорически запрещается эксплуатация предохранителей, значения номиналов которых отличаются от заводских. Установка таких предохранителей приведет к короткому замыканию электроцепи, как уже говорилось раньше, и возникновению пожара.

Не спешите заменять предохранитель, в случае обнаружения его неисправности. Вначале убедитесь в правильности работы приборов, которые они предохраняют, и только после этого делайте выводы.

В случае повторного выхода из строя предохранителя рекомендуется обратиться к автоэлектрику. Запрещается монтировать предохранитель с большим номиналом тока в электрическую цепь, если перед этим было повторное его сгорание. Это приводит к выгоранию проводки, и опять-таки пожару.

Также стоит отметить, что у каждой комплектации этой серии автомобилей имеется свой набор предохранителей. Так, например, у Гранта Люкс монтажный блок предохранителей будет отличаться от монтажного блок лада гранта норма или стандарт.

Полезный совет на что можно временно заменить реле стартера

Если в поездке у Вас поломалось реле стартера, то его можно заменить на «реле обогрева заднего стекла». Они идентичные. Номер «реле обогрева заднего стекла» К10.

Если вы купили Гранту
и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

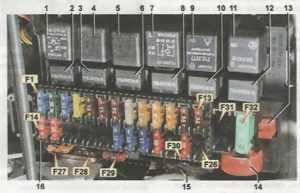

Схема предохранителей и реле

Предохранитель	Сила тока, А	Защищаемая цепь
F1	15	— Реле включения вентилятора охлаждения двигателя— КЗ 2х2— Контроллер(блок управления двигателем)— Форсунки— Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	— Стеклоочиститель— Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	— Клапан адсорбера— Датчик массового расхода воздуха— Датчик кислорода 1/2— Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	— Звуковой сигнальный прибор— Замок багажника— Коробка передач— Прикуриватель— Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	— Плафон освещения салона— Стоп-сигнал
F26	25	Антиблокировочная система тормозов
F27	—	Резервный
F28	—	Резервный
F29	—	Резервный
F30	—	Резервный
F31	50	Обогрев ветрового стекла
F32	30	— Отопитель— Электроусилитель рулевого управления

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50A	Электроусилитель рулевого управления;
F2, 30A	Вентилятор отопителя
F3, 60A	Генератор
F4, 60A	Генератор
F5, 30A	Ближний свет фар.

Новое семейство (с сентября 2018 года):

Монтажный блок в салоне

Этот монтажный блок располагается левее руля, у ноги водителя, неподалеку от ручки включения света. Гранты оснащаются перечнем плавких, одноразовых предохранителей с одинаковой маркировкой буквой «F» и собственной порядковой нумерацией (от 1 до 32), реле обозначается буквой «К».

https://youtube.com/watch?v=eSW_JQyzuuc

https://youtube.com/watch?v=eSW_JQyzuuc

Для снятия крышки и получения доступа к реле и предохранителям требуется потянуть на себя левую сторону низа крышки, освободив от фиксаторов находящуюся слева точку запирания. Далее вам потребуется освободить точку запирания, расположенную посередине, после этого – еще 2 точки, находящиеся справа. После освобождения верхних точек крышка без проблем снимется.

Устанавливают крышку блока предохранителей так: для начала нужно защелкнуть ее правый край, затем она защелкивается снизу, и, в самую последнюю очередь – сверху. При ее установке необходимо постоянно следить за точным совпадением фиксаторов с элементами крепления крышки.

Рекомендации по эксплуатации

Набор защитных элементов для автомобиля

Настоятельно рекомендуем при эксплуатации автомобиля Лада Гранта иметь под рукой в блоке с электропредохранителями запасные элементы.
Величина тока на защитных элементах отличается по цвету оболочки.
Часто причина отказа какого-либо потребителей может заключаться не в плавких элементах. Перед тем как менять предохранитель просмотрите, в каком состоянии находится вся электроцепь. К замене предохранителя переходите только после выявления и устранения причины его перегорания.
Некоторые потребители запитаны через гнездо прикуривателя и если штекер не соответствует ему, то возможно пригорание предохраняющего элемента. В данном случае рекомендуется замена штекера на подходящий.
Распространенная причина перегорания предохранителя это попадание влаги из-за того, что швы и технологические отверстия не были загерметизированы должным образом

В данной ситуации нужно внимательно осмотреть всю трассу электроцепи, чтобы данная неисправность не повторилась снова.
Работая с электрикой, соблюдайте осторожность. Меняйте защитные элементы и реле лишь после того, как убедитесь, что двигатель заглушен, а зажигание выключено.

Извините, в настоящее время нет доступных опросов.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

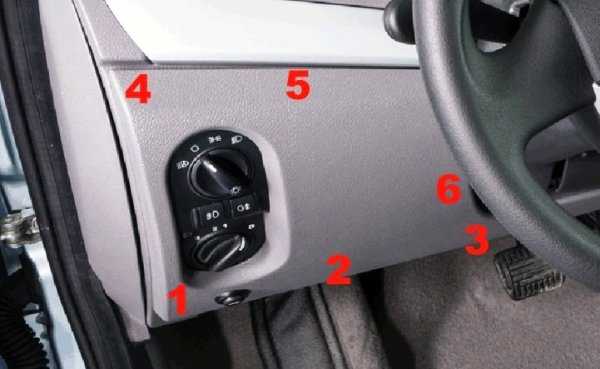

Месторасположение фиксаторов декоративной заглушки монтажного блока

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

За что отвечает каждый предохранитель

Контроллеры ответственны за определенные функции в управлении транспортным средством.

Схема предохранителей Гранты Лифтбек выглядит следующим образом:

Нумерация	Максимальное значение I на участке цепи, в Амперах	Функционал
F1	15	-электроблок, управляющий ДВС; -датчик температуры; -корректная работа инжектора; -блок воспламенения искры;
F2	30	Электропривод стеклопдъемников;
F3	15	Работа аварийного оповещения;
F4	20	-airbag; -подача стеклоочищающей жидкости;
F5	7,5	Работа узла зажигания;
F6	7,5	Включение сигналов заднего хода;
F7	7,5	Контроллер скорости, электродвигатель печки и клапан адсорбирующего элемента;
F8	30	Обогревание стекла, расположенного сзади;
F9	5	Сигнальные фонари R
F10	5	Сигнальные фонари L
F11	5	Включение ПТФ (задние);
F12	7,5	Работа лампы БС R
F13	7,5	Работа лампы БС L
F14	10	Работа лампы ДС R
F15	10	Работа лампы ДС L
F16	10	Включение ПТФ R
F17	10	Включение ПТФ L
F18	15	Система подогрева водительского и пассажирского кресел;
F19	10	Антиблокиратор колес;
F20	15	-розетка для прикуривателя; -КП; -звуковой сигнал; -электрозамок в багажнике;
F21	15	Система подачи топлива;
F22	15	ЦЗ;
F23	10	включение дневных фонарей;
F24	7,5	Кондиционирование воздуха;
F25	10	Внутренний свет, торможение (свет);
F26	25	Антиблокиратор колес;
F27	—	Вспомогательный;
F28	—	Вспомогательный;
F29	—	Вспомогательный;
F30	—	Вспомогательный;
F31	50	Подогрев смотрового стекла;
F32	30	Усилитель руля на электроприводе и печка.

Особенности первого монтажного блока

Когда вы знаете, где находятся блоки, можно поговорить об их особенностях. Еще одним существенным отличием Лада Гранта от представителей предыдущих генераций является численный состав. Теперь он равен 32 единицам. Для детального понимания потребуется тщательно ознакомиться с блочной схемой. Например, у предохранителя F1 имеется функция по защите цепей таких токоприемников:

• катушки зажигания;
• форсунок;
• блока управления мотором и вентилятором.

Элемент F2 отвечает за сохранность цепей электрических механизмов стеклоподъемников.

F3 и F4 соответственно «следят» за сохранностью цепей, принадлежащих:

• аварийной сигнализации и стеклоочистителям;
• подушке безопасности.

Элементам F9 и F10 «доверен» контроль проводки к габаритным огням.

Важно запомнить, что для каждого предохранительного элемента установлен лимит по силе тока, который он имеет возможность выдержать. Например:

Например:

• F8, «стоящий на страже» цепи обогревающего заднее стекло контура, рассчитан на максимум в 30 Ампер;
• F6, осуществляющий контроль функционирования фары заднего хода, способен выдержать только 7,5 А.

Несложно догадаться, что данные значения этого параметра имеют прямую зависимость от требуемого электрического потребления конкретного токоприемника.

Для детального ознакомления с цепями и защищающими их предохранителями рекомендуется прибегнуть к схеме (рис. 3).

Если переместиться к рассмотрению реле, то в Лада Гранта они присутствуют в количестве 12 единиц. Эти элементы призваны поддерживать работоспособность многих токоприемников (вентилятора отопительной системы, стартера, электрического топливного насоса и пр.).

Этот блок, расположившийся под капотом LADA Granta, имеет в своем арсенале пять элементов.

В их числе:

1. F1 (ток 50A) — защита цепи электроусилителя руля;
2. F2 (ток 30A) — мотор вентилятора отопителя;
3. F3 (ток 60A) — генератор;
4. F4 (ток 60A) — генератор;
5. F5 (ток 30A) – оптические приборы ближнего света.

Инструкция по снятию и замене

Все без исключения автомастера рекомендуют при работе с электрооборудованием транспортного средства отсоединять клемму «-» аккумуляторной батареи.

Подготовка

Работы по замене электропредохранителей или реле можно проводить в любом месте. Основное — это то, что место должно быть хорошо освещено. Перед началом работ обязательно заглушите автомобиль.

Видеоролик о замене электропредохранителя бензонасоса на Ладе Гранта — Вам в помощь.

Работы по замене предохранителей в салонном и подкапотном блоке проходят практически идентично. С небольшими отличиями.

Схема снятия крышки

1. Начнем с первого. Чтобы получить доступ к предохранителям и реле, находящимся слева от ног водителя нужно снять крышку.
2. Делать это нужно по определенной схеме. Сначала нужно потянуть крышку за нижний левый уголок, на схеме он обозначен номером 1. Далее освобождаем левую запирающую точку. Потом среднюю под номером 2. Далее точки 3 и 6. Теперь осталось освободить точки сверху 4 и 5. Все крышка снята.
3. Визуально осматриваем блок. В нем не должно быть никаких подгораний и подплавлений. Также не должно быть запаха гари.
4. В расшифровке находим требуемый нам потребитель и по схеме находим его расположение.
5. При помощи пинцета, находящегося в блоке извлекаем проблемный элемент. Осматриваем его визуально или проверяем при помощи прибора.
6. Если он перегоревший, то на его место ставим новый.
7. Крышка салонного блока ставится в следующем порядке: первым делом нужно защелкнуть правую часть, потом нижнюю, и в конце верхнюю. Нужно следить, чтобы точно совпадали крепежные части крышки и фиксаторы.

Запрос вернул пустой результат.

1. Если требуемый нам элемент находится в подкапотном блоке, то действуем несколько иначе, а именно открываем сам капот.
2. Находим где расположен блок.
3. Сдвигаем крышку вверх и снимаем. Определяем перегоревший элемент, так же как и в салонном блоке.
4. Ставим на место крышку.
5. Подсоединяем клемму «-» аккумуляторной батареи.
6. Поворачиваем ключ зажигания.
7. Если потребитель заработал, значит все в порядке.

Запрос вернул пустой результат.

Если же предохранитель перегорит снова, возможно проблема серьезней и для помощи вам придется привлечь специалиста.

Основные признаки неисправности

Если вами был обнаружен перегоревший предохранитель, не нужно спешить и поскорее менять его, постарайтесь отыскать причину, приведшую к перегоранию. Каждый из предохранителей отвечает за одну конкретную цепь, следовательно, вычислив эту цепь, вы сможете точно определить и неисправный элемент. При повторной поломке, случившейся уже после замены сгоревшего устройства, рекомендуется незамедлительно обратиться за помощью к электромеханику.

Таким образом, при выявлении любой поломки, связанной с электрическим оборудованием автомобиля, необходимо сразу же проверить состояние предохранителей и реле, заменить их в случае перегорания, но перед этим обязательно выяснить причину возникновения неисправности.

При самостоятельном определении неисправной цепи вам потребуется снять крышку монтажного блока. На ее внутренней стороне вы увидите правильную и актуальную схему по установке предохранителей, опираясь на которую вы сможете вычислить неисправную цепь. Схема электроники Гранты выглядит следующим образом:

Старое семейство (до сентября 2018 года):

Предохранитель	Сила тока, А	Защищаемая цепь
F1	15	— Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	— Стеклоочиститель — Подушка безопасности
F5	7,5	Клемма 15 замка зажигания
F6	7,5	Фонарь заднего хода
F7	7,5	— Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости
F8	30	Цепь обогрева заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту
F11	5	Задние противотуманные фары
F12	7,5	Ближний свет по правому борту
F13	7,5	Ближний свет по левому борту
F14	10	Дальний свет по правому борту
F15	10	Дальний свет по левому борту
F16	10	Передняя противотуманная фара по правому борту
F17	10	Передняя противотуманная фара по левому борту
F18	15	Обогрев передних сидений
F19	10	АБС (Антиблокировочная система тормозов)
F20	15	— Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем
F21	15	Электробензонасос
F22	15	Центральный замок
F23	10	Дневные ходовые огни
F24	7,5	Кондиционер
F25	10	— Плафон освещения салона — Стоп-сигнал
F26	25	Антиблокировочная система тормозов
F27	—	Резервный
F28	—	Резервный
F29	—	Резервный
F30	—	Резервный
F31	50	Обогрев ветрового стекла
F32	30	— Отопитель — Электроусилитель рулевого управления

Реле:

Реле	Описание
K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Монтажный блок Лада Гранта под капотом:

F1, 50A	Электроусилитель рулевого управления;
F2, 30A	Вентилятор отопителя
F3, 60A	Генератор
F4, 60A	Генератор
F5, 30A	Ближний свет фар.

Новое семейство (с сентября 2018 года):

Перед извлечением сгоревшего устройства следует обязательно обесточить машину, отключив от АКБ провод, подсоединенный к «минусовой» клемме. При замене предохранителя рекомендуется воспользоваться плоскогубцами или же специальными щипцами и пинцетами. Открыв крышку, вы довольно быстро распознаете перегоревший элемент – он будет отчетливо выделяться на фоне рабочих предохранителей. Извлеките его с помощью пинцета, а после этого вставьте на положенное место новую деталь.

При частом перегорании какого-либо предохранителя следует задуматься о правильности функционирования всей цепи, и, возможно, обратиться за помощью к специалистам. Вносить самостоятельные изменения в схему не рекомендуется.

Не забывайте об осторожности при ликвидации любых поломок, связанных с электрооборудованием и электроприборами. Так, менять предохранители можно только при заглушенном моторе и выключенном зажигании

Внимательности требует и процесс их подключения, поскольку неосторожность в таком важном деле может привести к воспламенению машины

Предохранители и реле Лада Гранта.

Предохранители и реле Лада Гранта.

Плавкие предохранители и реле включения электрооборудования установлены в монтажном блоке. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

Монтажный блок предохранителей и реле:

1 — реле включения электровентилятора системы охлаждения двигателя, К1;

2 — реле включения дальнего света фар, К7;

3 — реле включения звукового сигнала, К8;

4 —реле включения стеклоподъемников дверей, К2;

5 — реле стартера К3;

6 — реле включения дальнего света фар, К7;

7 — дополнительное реле, К15/1;

8 — реле включения обогрева заднего стекла, К10;

9 — реле включения указателей поворота и аварийной сигнализации, К5;

10 — главное реле системы управления двигателем, К11;

11 — реле включения стеклоочистителя, К6;

12 — реле включения топливного насоса, К12;

13 — пинцет для извлечения предохранителей;

14 — пинцет для извлечения реле;

15 — запасные предохранители F27– F30;

16 — рабочие предохранители F1–F26.

Примечание. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от блока могут быть установлены дополнительные реле.

Применяемость и назначение реле монтажного блока.

K1	2110-3747210-31	Реле электровентилятора системы охлаждения двигателя
K2	2110-3747210-31	Реле включения блокировки дверей
K3	2110-3747210-11	Дополнительное реле стартера
K4 (40 A)	2170-3747310-00	Дополнительное реле
K5	1117-3747010-00	Реле – прерыватель указателей поворота и аварийной сигнализации
K6	2114-3747710-00	Реле стеклоочистителя
K7	1119-3747210-10	Реле включения дальнего света фар
K8	1119-3747210-10	Реле звукового сигнала
K9	1119-3747210-10	Реле включения ближнего света фар
K10	1119-3747210-10	Реле включения обогрева заднего стекла
K11	1119-3747210-10	Реле главное
K12	1119-3747210-10	Реле топливного насоса

Предохранители и защищаемые цепи.

F1	15	Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки
F2	30	Электростеклоподъемники
F3	15	Аварийная сигнализация
F4	20	Стеклоочиститель, подушка безопасности
F5	7,5	Реле (клемма 15)
F6	7,5	Фонарь заднего хода
F7	7,5	Электронный блок управления двигателем
F8	25	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны автомобиля
F11	5	Фонарь заднего противотуманного света
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	Резерв
F17	Резерв
F18	Резерв
F19	Резерв
F20	15	Звуковой сигнал, прикуриватель, замок ба­гажного отделения, диагностический разъем
F21	15	Топливный насос
F22	15	Блок дистанционного управления централь­ным замком
F23	10	Лампы дневных ходовых огней
F24	Резерв
F25	10	Плафон освещения салона, сигналы торможения
F26	Резерв
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	Резерв
F32	30	Электроусилитель рулевого управления*, климатическая установка

Примечание. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

* Устанавливается на часть автомобилей.
