За что отвечает второй комплект блока предохранителей?
Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.
В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:
- Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
- По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
- Устанавливаете новый предохранитель, используя резервный образец.
Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.
Схема с обозначениями второго комплекта предохранителей в блоке
Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:
- F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
- F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
- F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
- F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
- F6 (с силой тока 15А) — относится к работе переносной лампы.
- F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
- F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
- F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
- F10 (с силой тока 20А) — является резервным предохранителем.
- F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
- F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
- F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
- F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
- F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
- F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
- F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
- F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
- F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.
Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.
Как разделяются блоки в машине?
Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.
2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.
Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110
Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора
Снятие монтажного блока
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||||||||||||||
|
Устанавливаем монтажный блок в обратной последовательности.
| предыдущая страница15.13. Снятие узлов и регулировка стояночной тормозной системы | следующая страница 16.1. Общие сведения |
Проверка работы устройства
- сначала включается зажигание;
- прикуриватель вставляется в гнездо;
- необходимо ожидание в течение 10-15 секунд (если за этот промежуток времени не произошло нагрева прибора, он на самом деле неисправен);
- по окончании проверки штекер вытаскивается из гнезда.
Расположен предохранитель в монтажном блоке: как упоминалось ранее, через него прикуриватель соединен с АКБ. Маркируется предохранитель цифро-буквенным обозначением F18. Такое же обозначение имеет прибор и в схемах электрооборудования, приведенных в руководстве по эксплуатации автомобиля. 25 ампер — максимальная величина тока, который может проходить через предохранитель.
В этом случае появляется вероятность того, что дефект присутствует в проводке между монтажным блоком и прикуривателем. Есть еще один предохранитель, неисправность которого может сказаться на прикуривателе. Маркируется он цифро-буквенным обозначением F6. Максимально допустимая величина тока для этого предохранителя — 15 ампер.
Как менять предохранители
Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.
Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.
Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!
Демонтаж прикуривателя
Последовательность действий будет следующей: удаление покрытия тоннеля с правой и левой сторон, для чего всего лишь удаляются 4 крепления, разъединение колодок подсветки прикуривателя с ним самим, с правой стороны. Затем, воспользовавшись плоской отверткой, следует удалить накладку, расположенную под рычагом ручника.
Изымается его корпус, удаляется экран лампы. При помощи плоской отвертки производится нажатие на защелку гнезда прикуривателя, оно изымается из облицовки. Посредством сжатия защелки и проталкивания наружу снимается световод. Далее производится замена прикуривателя на исправный посредством действий, производимых в обратном алгоритму разборки порядке.
В этом случае установка исправного оборудования производится в обратной последовательности: сначала устанавливается экран от лампы подсветки, а за ним — гнездо прикуривателя. В заключение стоит напомнить, что использование всех устройств автомобиля по назначению обезопасит автолюбителей от частых замен и ремонта приборов.
Как снять монтажный блок с Ваз 2110
Для снятия или установки блока предохранителей и реле Ваз 2110 необходимо отсоединить провод минус от аккумулятора.

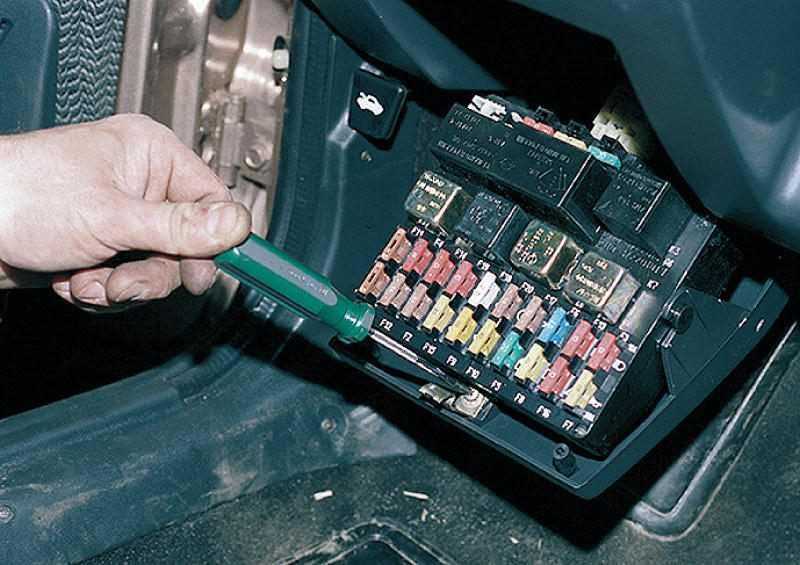

Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз и крестообразной отверткой отворачиваем саморез крепления защелки затем снимаем защелку
Вынимаем блок реле Ваз 2110 из крышки и переворачиваем его
Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок предохранителей Ваз 2110. Заменить предохранители и реле Ваз 2110 можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.
Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель или реле. Устанавливаем монтажный блок предохранителей Ваз 2110 в обратной последовательности снятию.
Замена ремня грм Форд Фокус 2 1.6
Замена водяного насоса на Ваз 2110
Замена передних тормозных дисков с колодками на Дэу Нексия
Замена моторного масла на Ваз 2114
Натяжение цепи Ваз 2107
Снятие и разборка трамблера Ваз 2110
Схема электрооборудования Ваз 2110
Cхема электрооборудования Ваз 2110 Январь-4
2014-2015 Все права защищены. Незаконное копирование запрещено.
Принцип работы предохранителей
Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.
Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.
Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112
Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.
За что отвечают реле блока предохранителей:
К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);
F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.
Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.
* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.
За что отвечают предохранители на ВАЗ-2110:
F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей
Схема соединений монтажного блока
Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода
Надеемся что материал оказался вам полезен, будем рады видеть вас у нас в клубе ВАЗ-2110
Схема установки предохранителей ВАЗ 2112
Инжектор, 16 клапанов
| Маркировка / ампераж | За что отвечает | |
|---|---|---|
| F (Ф-1) / 5 | Приборная панель, фонари, номерной знак, левая сторона габаритов, багажник | |
| F (Ф-2) / 7,5 | Левая сторона БС фар | |
| F (Ф-3) / 10 | ДС фар левый борт | |
| F (Ф-4) / 10 | Противотуманная фара | |
| F (Ф-5) / 30 | Стеклоподъемники | |
| F (Ф-6) / 15 | Автомобильная розетка для подключения дополнительного освещения | |
| F (Ф-7) / 20 | Сигнал, вентилятор радиатора | |
| F (Ф-8) / 20 | Обогрев заднего стекла | |
| F (Ф-9) / 20 | Датчик термостата, очиститель фар, лобового стекла | |
| F (Ф-10) / 20 | Зарезервирован | |
| F (Ф-11) / 5 | Габариты правый борт | |
| F (Ф-12) / 7,5 | БС фар правая сторона | |
| F (Ф-13) / 10 | ДС фар правый борт | |
| F (Ф-14) / 10 | Противотуманная фара | |
| F (Ф-15) / 20 | Блокиратор замка зажигания, подогрев передних кресел | |
| F (Ф-16) / 10 | Аварийка, поворотники | |
| F (Ф-17) / 7,5 | Освещение салона, выключатель зажигания, подсветка, часы | |
| F (Ф-18) / 25 | Освещение вещевого отсека, на прикуриватель, на печку, на стартер | |
| F (Ф-19) / 10 | Блокиратор дверных замков, габариты, стоп сигнал, приборная панель, индикатор генератора | |
| F (Ф-20) / 7,5 | Противотуманные фары (сзади), бензонасос |
Цена БП в сборе от 2100 рублей, плавильные элементы от 100 рублей за единицу, комплект от 350 рублей. В зависимости от производителя, отечественный дешевле, импортный дороже, но качественнее.
Также дополнительные модули установлены в правой части центрального канала, за магнитолой. Чтобы их заменить, отверткой с крестообразным наконечником откручиваем винты, снимаем крышку. Всего в полости установлено шесть модулей, а именно:
- Зажигания;
- Регистраторы скоростного режима, потребления воздуха, температуры;
- Топливные форсунки, реле, насос;
- Вентилятор печного отопителя.
Схема блока предохранителей ВАЗ-2111 и реле
Когда внезапно на вашем ВАЗ-2111 прекратили работать стеклоочистители или перестали мигать указатели поворотов, не стоит сразу грешить на мотор щеток «дворников» или лампочки поворотников – в данном случае вопрос может решиться намного проще. Возможно, из строя всего лишь вышел предохранитель, отвечающий за функционирование того или иного механизма автомобиля.
Эти устройства отвечают за защиту электропроводки вашей машины и не дают ей выгореть при замыканиях в каких-либо отдельных агрегатах
Для автолюбителя важно знать, где расположены эти устройства, и какое из них за какой механизм отвечает. В данной статье мы рассмотрим схему расположения плавких вставок для семейства моделей ВАЗ-2110, 2111 или 2112 – она в этих машинах идентична
Схема реле и предохранителей ВАЗ 2110

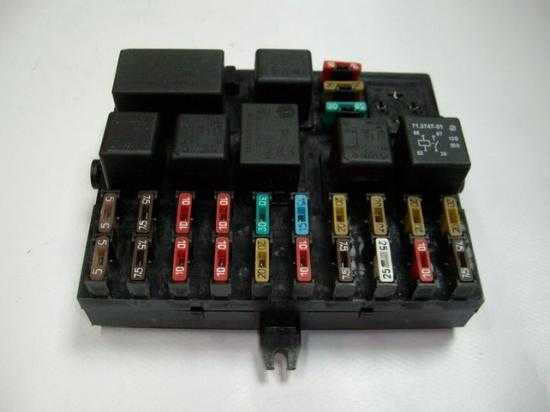

Монтажный блок, в котором расположены основные предохранители и реле — в салоне. Его местоположение – слева от водителя, ниже приборной панели, как и других машин от этого производителя. Реле традиционно обозначаются на схеме буквой К, а предохранители – F. Элементов предохранителей в главном блоке – 8:
|
№ реле |
Назначение |
|
К1 |
Исправность ламп |
|
К2 |
Очиститель переднего стекла |
|
К3 |
Реле-прерыватель указателей поворота и аварийной сигнализации |
|
К4 |
Ближний свет |
|
К5 |
Включение дальних фар |
|
К6 |
Дополнительное реле стартера |
|
К7 |
Обогрев заднего стекла |
|
К8 |
Задний противотуманный свет |
Что касается предохранителей, то их 20:
|
№ предохранителя |
Сила тока (ампер) |
Описание предохранителей |
|
F1 |
Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь |
|
|
F2 |
7,5 |
Ближняя левая фара |
|
F3 |
Дальняя левая фара |
|
|
F4 |
Правый противотуманный свет |
|
|
F5 |
Электродвигатели стеклоподъемников дверей |
|
|
F6 |
Переносная лампа или розетка |
|
|
F7 |
Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал |
|
|
F8 |
Обогрев заднего стекла. Включение обогрева заднего стекла |
|
|
F9 |
Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла |
|
|
F10 |
Резерв |
|
|
F11 |
Правый габаритный свет |
|
|
F12 |
7,5 |
Правый ближний свет |
|
F13 |
Правый дальний свет. Контрольная лампа включения дальнего света |
|
|
F14 |
Левый противотуманный свет |
|
|
F15 |
Электрообогрев сидений. Блокировка замка багажника |
|
|
F16 |
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
|
|
F17 |
7,5 |
Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер |
|
F18 |
Освещение вещевого ящика. Контроллер отопителя. Прикуриватель. |
|
|
F19 |
Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер |
|
|
F20 |
7,5 |
Задний противотуманный свет |
Это интересно: Как проверить рулевые наконечники ВАЗ-2114 — признаки неисправности
Система расположения дополнительного блока предохранителей в ВАЗ-2110
Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.
Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.
На схеме показано расположение предохранителей, отвечающих за:
- Работу контроллера системы зажигания.
- Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
- Правильную подачу топлива в насос, реле и форсунки.
- Работу вентилятора при охлаждении мотора.
- Работу бензонасоса.
- Непосредственно само зажигание всех систем машины.
Несмотря на дату выхода Лада Веста Кросс. в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.
Реле и дополнительные предохранители
В блоке предохранителей находятся восемь реле, которые отвечают за следующие устройства в машине:
- К1 – контроль исправности ламп;
- К2 – «дворники» лобового стекла;
- К3 – прерыватель поворотников и аварийного сигнала;
- К4 – включение ближнего света;
- К5 – переключение на дальний свет;
- К6 – резервное реле;
- К7 – включение подогрева заднего стекла;
- К8 – контроль работы задних противотуманок.
Также автолюбителям стоит знать, что некоторые плавкие вставки в ВАЗ-2111 находятся отдельно от описанного выше общего блока. Так, плавкая вставка центрального замка располагается в отдельной коробочке сзади блока предохранителей.
В этом семействе моделей автомобилей есть и дополнительный блок из трех предохранителей и трех реле, который располагается справа от приборной панели за пластиной облицовки, закрепленной на два самореза. Здесь находятся следующие предохранители и реле:
- контроллер и модуль зажигания;
- клапан для продувки адсорбера, датчиков кислорода, скорости и расхода воздуха;
- насос топлива и форсунки;
- электровентилятор;
- бензонасос;
- зажигание.
Как оказывается, найти, продиагностировать и заменить нужный предохранитель самостоятельно при минимальной подготовке достаточно просто для обычного автолюбителя. Лишь после проверки предохранителей стоит менять различные устройства, которые они защищают в машине.
