Замена печки lada 21083 (ваз 21083)

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

БП 17.3722

Реле

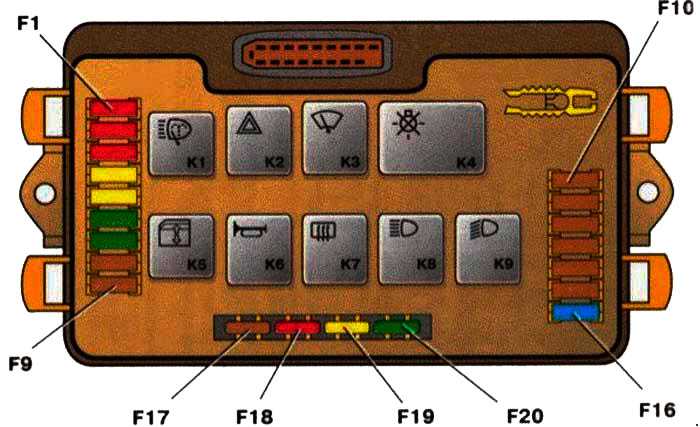

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Старый БП

Вентилятор не включается

Причин для этого может быть несколько:

• Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
• Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
• Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
• Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
• Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Неисправности и схемы блоков

Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:

• окисление контактов;
• замыкание из-за грязи.

Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• нестабильная работа фар или произвольное включение/выключение/переключение режима;
• проблемы с магнитолой;
• периодически пропадающее зажигание;
• нечеткая работа дворников или омывателей;
• нечеткая работа звукового сигнала;
• неправильная или нечеткая работа указателей поворота.

Рекомендации по уходу и обслуживанию

Приобретайте предохранители оригинального производства

Отечественные или зарубежные, не важно;
Устанавливайте строго в соответствии с показателями ампеража. Недопустимо с меньшей, большей силой тока

В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;
Тщательно проверяйте качество фиксации клемм, концевиков на плате. При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;
При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

Профилактические, диагностические работы в блоке предохранителей проводите при снятых клеммах аккумуляторной батареи с целью предотвращения короткого замыкания в цепи.

Средний ресурс эксплуатации предохранителей 40 – 60 тыс. км. Срок использования зарубежных аналогов на 10 – 15 % больше. Перед заменой ознакомьтесь с требования инструкции, получите консультацию у специалистов СТО.

Зачем нужно менять антифриз в двигателе?

Согласно инструкциям, антифриз подлежит замене после пробега машиной каждых 40000 км. Хотя, специалисты в области автомобильной техники дают рекомендацию менять антифриз ежегодно, не зависимо от километража пробега автомобиля. Особенно это правило актуально для автомобилей с радиаторами, изготовленными из алюминия. Чем качественней антифриз, тем меньше вероятность образования коррозии в системе охлаждения. В последнее время на автомобильном рынке появился антифриз, который, по мнению специалистов, способен сохранять свои технические свойства намного дольше, и при его использовании автомобиль может запросто проехать до 100 000 км, не требуя его замены. На этом теоретическая часть окончена и дальше будет дана инструкция как правильно поменять антифриз без обращения на станцию технического обслуживания (СТО).

Итак, начнем по порядку. Для правильной замены антифриза нам необходимо, для удобства, установить машину на эстакаду. Двигателю нужно дать полностью остыть. Для того, чтобы правильно слить старый антифриз необходимо проделать два этапа — сначала с слить охлаждающую жидкость из радиатора, а затем уже из блока.

Ищем на радиаторе внизу сливную пробку ( на первом рисунке это № 10) и медленно и аккуратно откручиваем ее, после чего тазиком ловим сливающуюся жидкость. Аккуратность нужна для того, чтобы не залить антифризом генератор. Можно также найти шланг наружным диаметром 8 мм, заткнуть один конец заглушкой, а другой быстро вставить вместо сливной пробки, тогда вся жидкость пойдет через шланг, когда вы вытащите заглушку. Оставьте таз под радиатором минут на 10, чтобы весь антифриз слился. В виду токсичности антифриза, выливать его на землю, а также в водоемы, запрещено законом по охране окружающей среды.

Расположение и электросхема

Сам БП представляет собой две линейки с плавкими предохранителями, который установлен в салоне авто и крепится к кузову при помощи двух гаек. В частности, он расположен со стороны водительского сидения под панелью приборов. Ниже показана схема устройства, а также назначение каждого элемента.

Как вы видите, практически все цепи автомобиля отечественного производства защищаются при помощи плавких устройств. Однако, и здесь есть исключения. В частности, речь идет о:

• втягивающем реле стартера — оно отсутствует;
• также не защищена цепь питания катушки реле, которая обеспечивает работоспособность вентилятора радиатора охладительной системы;
• катушка зажигания также не защищена реле;
• если на вашем авто установлен БП старого образца, то в нем нет цепи питания коммутатора и датчика Холла.

Элемент, установленный в БП рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по несложной формуле — напряжение всех потребителей энергии в проводе нужно умножить на число запаса, составляющее от 1.2 до 1.5. Так что для того? чтобы срабатывание было устойчивым, номинал элементов блока должен совпадать.

Необходимо добавить, что очень часто владельцы 2106 допускают ошибки, эксплуатируя вместо плавкого устройства обычную монету. Этого лучше не делать, поскольку в любой момент у вас в машине может возникнуть короткое замыкание. Поэтому БП старого образца, как и любой другой узел машины, также требуют периодического проведения техобслуживания. Из-за конструктивных особенностей, то есть слабых держателей БП или регулярно окисляющихся наконечников, вы можете заметить подгорание контактной части.

Таким образом из-за увеличенного сопротивления контакта возникает перегрев и состояние контакта элемента ухудшается. В результате этого могут появляться дополнительные проблемы с проводкой транспортного средства. Чтобы этого не произошло, следует периодически, как минимум два раза в год, делать осмотр БП в целом. Сделайте прочистку посадочных гнезд, делайте осмотр БП и вовремя меняйте вышедшие из строя предохранители.

Но это все касается БП старого образца. Некоторые владельцы этих моделей авто, учитывая, появляющиеся периодически проблемы с БП старого образца, меняют его на новый.

Как произвести замену

Для начала стоит заметить, что, несмотря на различие между предохранителями старого и нового образцов, замена для каждого из них производится одинаково. Небольшие нюансы могут возникнуть только в том случае, если будут затронуты отличающиеся по назначению элементы блоков. Лучше при замене какой-либо детали обращаться за помощью к профессионалам, чтобы избежать каких-либо дополнительных поломок.

Последовательность действий замены выглядит следующим образом:

Владелец автомобиля или механик открывает капот, и прерывает подачу питания аккумулятору щитком. Это необходимо для безопасной работы

Подобной предосторожности требуют все работы, связанные с электрическими приборами или элементами.
Затем он разбирает крышку БП. Как уже было отмечено, нужная деталь находится неподалеку от водительского места, за пластмассовой накладкой.
На пластиковой накладке наносится схема устройств, которая содержит информацию о месте нахождения предохранителей, а также их назначении

В этом пункте требуется ответственный подход к последующим действиям, так как процедура смены предохранителя требует сначала определения, какой из них дал сбой в работе. Чтобы найти сломанный компонент, механик или владелец автомобиля пользуется схемой. Когда нужный элемент найден, можно приступать к его замене. Также стоит учесть тот факт, что, если речь идет о реле, вытаскивать его нужно осторожно, периодически покачивая вверх и вниз.

Последний пункт подразумевает под собой окончательную замену неисправной конструкции или детали

При этом стоит обращать внимание на номинал, который должен совпадать. По окончании работ можно снова подключать аккумулятор

Если поломка представляет собой сгорание блока переходника, замена осуществляется следующим образом:

• Открывается крышка капота, находится БП.
• Защелки блока отгибаются для того, чтобы можно было отсоединить фиксаторы и произвести демонтаж.
• Производится демонтаж крышки блока.
• Выгоревший элемент придется вынимать в последнюю очередь. Выполняют это обычно с помощью пинцета, чтобы не обжечься или не получить небольшой заряд тока. После того, как компонент будет вытащен, его необходимо проверить на работоспособность. Определить это можно по нити: сгоревшая полностью нить говорит о невозможности дальнейшей эксплуатации данного элемента.

Наконец, в последнюю очередь производится установка новой детали

Важно в этом случае также соблюсти номинал, который можно подсмотреть на самом корпусе

Популярным вопросом многих автолюбителей является следующий: где находится реле печки? Ответ прост – его нет. Вместо этого ВАЗ 2108 оснащен реостатом отопителя, благодаря которому осуществляется его работа.

БП нового образца

За что отвечает реле

Устройство и принцип работы предохранителей

Современные предохранители нового образца могут быть выполнены, как из керамики, таки из полимерных материалов, но их номинал неизменен и бывает двух типов – 8 и 16 Ампер. В настоящее время среди предохранителей ВАЗ 2106 нового образца присутствуют и элементы, снабженные светодиодной индикацией, которая позволяет без демонтажа определить исправность изделия. Принцип их действия достаточно прост: включается светодиодный элемент в случае, если перегорает предохранитель и сигнализирует об этом. Визуально дефектные предохранители легко заметить и принять необходимые меры к исправлению данной ситуации.

Существующий порядок предохранителей ВАЗ 2106 в своей комплектации несложен, он не усложнен дополнительными электронными приборами интеграции. Локальное расположение предохранителей позиционируется в виде 2 линеек с этими приборами, вверху основной блок, а внизу – дополнительный. Именно так сконструирована колодка предохранителей на многих «легковущках»

Важно помнить, что замена предохранителей ВАЗ 2106 проводится только при отключенной АКБ!

Одним из основных недостатков такого комплекса предохранительных устройств, помимо коробки предохранителей ВАЗ 2106 неудачной конструкции, считаются слабый контакт встроенных держателей, что часто приводит не только к размыканию энергетических цепей автомобиля, но и к оплавлению контактов. Поэтому уважающие себя автолюбители производят замену предохранителей на более современные и надежные, которые в среде специалистов получили название «евро предохранители» и выглядят они несколько по-другому. Они выполнены с широкими или вилкообразными «ножками», да и для установки предохранителей такого типа требуется некоторая модернизация этого элемента системы электрооборудования «шестерки».

Обычно, когда в ВАЗ 2106 перегорает предохранитель, то причину следует искать в месте контакта с пластинками , проводящими электроэнергию. В случае ослабления контакта колодки непосредственно с предохранительными элементами может начаться процесс нагревания и даже обгорания деталей, что приводит к ухудшению прохождению электрического тока по цепи. Также имеет значение, какие предохранительные элементы установлены в том блоке, который нагревается и если они изготовлены из керамики, то процесс нагревания будет проистекать более активно, что может привести к выходу из строя установочных мест для предохранителей «шестерки».

Коротко о блоках

Если выделять классификацию блоков предохранителей на ВАЗ 2108, то их делят на агрегаты:

• Старого образца.
• Нового образца.

Первые производились еще в 1998 году и обозначались следующей комбинацией цифр: 17.3722. Корпус блока выполнен из пластмассы. Внутри конструкции установлена микросхема. К ней подключались провода электрических приборов, а также небольшие предохранители, которые назывались бочковыми. Такое название они получили за то, что их конструкция была похожа на бочонок.

Блоки нового образца имели другое обозначение – 2114-3722010-60. Они отличались от предыдущих моделей плавким предохранителем, который был дополнительно установлен в конструкцию. Также разница заключается в электросхеме – она претерпела некоторые изменения. Таким образом, основными отличиями блоков являются:

• обозначение;
• номинал;
• конструкция.

Многие интересуются, где находится БП. Блоки старого и нового образцов располагались под капотом, а именно – в месте под ветровым стеклом. Размещение старались выбирать ближе к водительскому месту. Дополнительно можно отметить, что различие в схеме и других элементах БП наблюдаются вне зависимости от типа двигателя ТС (карбюратор или инжектор).

датчик температуры ваз 21083 схема — Проверка датчика температуры двигателя — YouTube

СИСТЕМЫ СО СТАТИЧЕСКИМ РАСПРЕДЕЛЕНИЕМ ЭНЕРГИИ.

12 сен 2008. Схема электрооборудования ВАЗ-21011, ВАЗ-21013. Качество схемы не. 18 ? датчик температуры охлаждающей жидкости ваз 2107; Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости.

Датчики инжектора Ваз Двигатель перегревается? Принудительное включение.

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости.

Для поддержания оптимального температурного режима двигателя автомобиля предназначена система охлаждения. Основными ее элементами являются каналы для антифриза в блоке цилиндров, патрубки, термостат, радиатор, а в электрическую часть входят датчик включения вентилятора ВАЗ 2110, температурный датчик и электродвигатель с крыльчаткой для охлаждения радиатора. Позднее выявление дефектов системы охлаждения может привести к перегреву двигателя и дорогостоящему ремонту.

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

1. Снять с реле подключённую колодку.
2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
3. Если необходимо, то нужно зачистить контакты.
4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Как поменять ОЖ

Важно! Перед тем как начать процесс замены на ВАЗ 2109, необходимо отсоединить «-» клемму от аккумуляторной батареи.

Менять ОЖ можно лишь на полностью остывшем двигателе!

Процесс слива

1. Для слива охладителя поставьте ваш авто на горизонтальную площадку. Если таких условий нет, то постарайтесь сделать так, чтобы перед авто был несколько выше.

2. Рычаг управления отопителя переместите до конца вправо.

   Положение рычага отопителя

3. Снимите модуль зажигания с кронштейном.

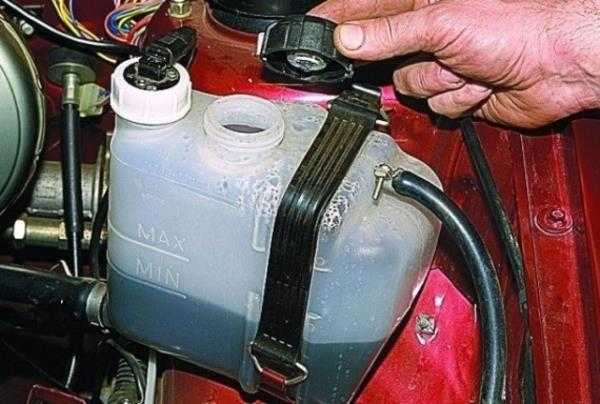

4. Открутите и снимите крышку бачка.
