Замена предохранителей на ВАЗ 2106

В силу различных причин возникает необходимость замены, установки новых «перемычек». Процедура обновления не сложная, но требует внимательности со стороны ремонтника.

Чтобы установить новый предохранитель (далее — модуль) необходимо:

• Провести визуальную диагностику с целью идентификации поломки. Порой ошибочное мнение о неисправности того или иного механизма;
• После того, как обнаружен неисправный модуль, глушим двигатель, снимаем клемму с аккумулятора. Это необходимо для предотвращения короткого замыкания в цепи;
• Отверткой с плоским наконечником аккуратно поддеваем верхнюю прижимную пластину, извлекаем неисправный модуль;
• На его место вставляем новый, предварительно отжав отверткой прижимную пластину.

Если под рукой нет необходимого инвентаря, используйте нож, пластиковую карту, прочие предметы обихода.

Приведенный порядок действий актуальный для Блока предохранителей старого образца. Начиная с 1999 года в продаже появились пластиковые платформы нового образца.

Изделие стало компактным, однорядным, вместо двух рядов, расположенных друг над другом. Количество модулей осталось прежним – 16, из списка исключены зарезервированные позиции, которые не несли никакой «ценности».

Проблемы с монтажным блоком и их решение

Многие владельцы «шестерок» сталкиваются с проблемой частых скачков напряжения. Она может быть вызвана как неисправностью генератора или регулятора напряжения, так и неполадками в монтажном блоке. Если вы установили, что причиной проблем является именно он, не спешите менять его на аналогичный, только новый. Лучше присмотритесь к монтажному блоку от ГАЗ-3110. Чем он лучше? Тем, что он позволит установить на ВАЗ-2106 предохранители, которыми оснащаются «монтажники» современных автомобилей. Их и купить проще, и понадежнее они будут. Кроме того, монтажный блок от «Волги» намного компактней «шестерочного». Он выполнен в виде одинарной планки, вмещающей всего 12 плавких вставок.

Особенности работы электрической сети

1. Электрическая цепь звуковых сигналов (клаксон);
2. Лампы накаливания стоп-сигналов;
3. Аварийная сигнализация;
4. Прикуриватель;
5. Розетка штепсельная для переносной лампы;
6. Встроенные в торцы передних дверей лампы подсветки.

Основное электрооборудование автомобиля ВАЗ 2106 защищено плавкими предохранителями.

1. Основной;
2. Дополнительный;

На схеме цифрами и стрелками обозначены:

Справочно: генератор ваз 2106 и проводка к нему, а также провод заряда аккумуляторной батареи, стартера, катушки зажигания, питание для реле включения дальнего света фар предохранителями не оснащаются.

Основной блок предохранителей на ВАЗ 2106 отвечает за безопасность всех электро систем. И в зависимости от технических особенностей их работы зависит номинальное сопротивление предохранителей.

Дополнительный блок предохранителей защищает:

Как уже говорилось ранее, схема электропроводки на ваз 2106 содержит блок предохранителей.

1. неплотный контакт предохранителя и разъемов приводит к их обгоранию;
2. при срабатывании предохранитель сильно нагревается, а тепло негативно влияет на соседние ячейки;
3. их низкая цена не компенсирует необходимость частых проверок и замен.

Сегодня есть легальный способ модернизации, при котором:

Ножевые предохранители в отличие от плавких открытого типа обладают рядом полезных свойств:

Самостоятельная замена монтажного блока

Купить монтажный блок ГАЗ-3110 можно в любом автомагазине. Его цена составляет порядка 300 рублей, причем в комплект входят и плавкие вставки. Но, учитывая, что их номиналы для «Волги» и «шестерки» разные, необходимо будет отдельно приобрести предохранители ВАЗ-2106 нового образца.

Кроме этого, понадобятся:

• отрезок изолированного провода (длиной 60-80 см) толщиной жилы 2,5 мм;
• 10-12 штук медных разъемов типа «мама»;
• пассатижи;
• термоусадочная трубка;
• отвертка;
• схема подключения предохранителей.

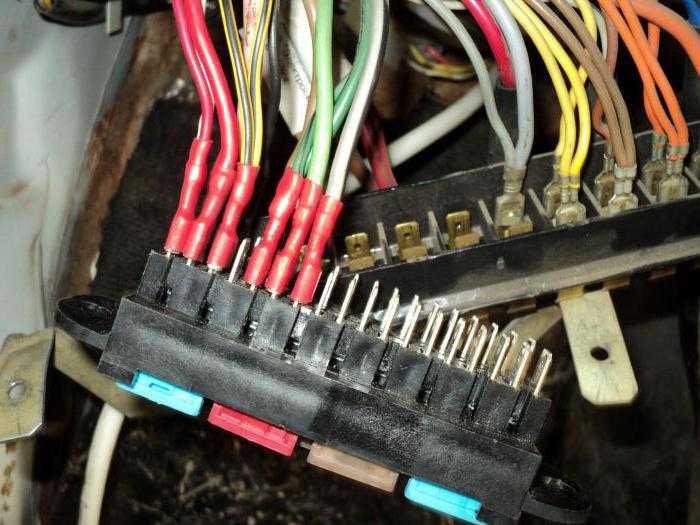

Первым делом необходимо отключить «минусовую» клемму от аккумуляторной батареи, демонтировать старый монтажный блок, отсоединить от него разъемы проводов, идущих от потребителей. Дальше мастерим перемычки. Они необходимы для того, чтобы иметь возможность соединять вставки согласно схеме. Провод делим на отрезки по 8-10 см. Всего должно получиться пять перемычек. Если ваш автомобиль оборудован обогревателем заднего стекла, тогда шесть.

На концы получившихся отрезков провода надеваем разъемы типа «мама», обжимаем пассатижами. Изолируем их при помощи термоусадочной трубки.

Для схемы ВАЗ-2106 предохранители должны соединяться перемычками в следующем порядке:

• третий с четвертым;
• пятый с шестым;
• седьмой с восьмым;
• девятый с десятым;
• одиннадцатый с двенадцатым (если есть обогреватель заднего стекла);
• двенадцатый с тринадцатым.

Устанавливаем предохранители в монтажный блок в соответствии со схемой, предоставленной выше. Подключаем провода. Прикручиваем блок на старое место. Присоединяем «минус» к соответствующей клемме аккумуляторной батареи и забываем о проблемах с монтажным блоком.

Описание предохранителей на ВАЗ 2106, их расположение, схема подключения

Блок предохранителей (далее — БП) в автомобиле семейства ВАЗ 2106 установлен под приборной панелью слева от рулевой колонки. Конструкция предусматривает наличие основного и вспомогательного БП. Общее количество 16 штук.

Каждый из БП отвечает за конкретную линию, работу того или иного агрегата. В случае выхода из строя, перегорания «перемычки», узел прекращает работу, о чем информируется водитель посредством приборной панели.
