Установка ножевых предохранителей в ваз 2101, 2103, 2106

Выбор прикуривателя для ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

постоянно откручивающаяся гайка крепления;
желание установить более привлекательное устройство;
невозможность подключить несколько устройств одновременно.

Часто владельцы ВАЗ 2107 меняют штатный прикуриватель на более современную версию — евро-прикуриватель

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Монтаж устройства производится в следующем порядке:

Устанавливается светодиод.
Фиксируется гнездо прикуривателя.
Подсоединяется электропроводка.

Евро-прикуриватель смотрится на ВАЗ 2107 довольно привлекательно

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Замена блока предохранителей ваз 2105

Для того чтобы провести данную операцию, необходимо вооружиться новым монтажным блоком и накидным ключом на 13. Не потребуется никаких специальных навыков автоэлектрика. Начинаем:

снимаем защитный пластиковый кожух, который крепится на клипсах (пользуемся отверткой).

Совет!При снятии крышки возможна проблема. Пластик, в процессе длительной эксплуатации затвердевает и при извлечении может поломаться. Поэтому лучше будет запастись двумя новыми, на всякий случай, хотя найти в магазинах их бывает нелегко. Если вдруг поломается крышка, а замена не будет найдена, можно поставить ее на место и без клипс. Главное — аккуратно уложить на свои места провода.

Данное видео поможет все правильно сделать и не ошибиться. А на фото внизу видно, как это делается своими руками.

извлекаем колодки, подключаемые со стороны капота (они находятся под монтажным блоком);
снимаем колодки из салона (здесь они находятся за рулевой колонкой и закрыты бывают специальной шумоизоляционной пленкой, которую после замены нужно будет восстановить);
берем ключ на 10 и откручиваем гайки, фиксирующие монтажный блок;

устанавливаем новый монтажный блок.

Рекомендуется перед установкой нового блока взять старый и внимательно осмотреть его. Здесь мы увидим, что предохранители находятся в нижней части, а контакты 3-4…9-10 перемкнуты. То же самое следует провести и на новом блоке. Делаем всего-навсего четыре перемычки из отрезков проводов и одной клеммы. Получается что-то вроде фиксации мама/папа. В автомобильных сервисных центрах работа такого типа стоит ой как дорого, ведь здесь все нужно делать собственноручно. При соединении перемычками ничего путать нельзя. Это нужно помнить всегда! Начинаем с первого предохранителя, а последовательность соблюдается в соответствие с инструкцией. Представленная выше пошаговая инструкция поможет не только начинающим автомобилистам не остаться в дороге. Сегодня услуги на ремонтные работы стоят довольно высоко. Цена на них способна удивить многих, поэтому научиться делать все самому будет не лишним. Данная выше инструкция представлена таким образом, чтобы каждому был понятен весь процесс проводимых работ.

https://youtube.com/watch?v=O12Xn1N2qOU

Источники

http://nadomkrat.ru/drugiye-modeli/samostoyatelnaya-zamena-montazhnogo-bloka-vaz-21053-21051-21055
http://masteravaza.ru/elektroprovodka-i-elektrooborudovanie/predohraniteli/vaz-2105-predohraniteli-zamena-119

Зачем нужны предохранители

«Где тонко, там и рвётся» — именно так гласит народная мудрость. В данном случае она вполне подходит для определения главной задачи, которую выполняет автомобильный предохранитель. Если быть более конкретным, то предохранитель служит для размыкания электрической цепи, в которой по определённым причинам значительно увеличилась сила тока. Это необходимо для того, чтобы избежать короткого замыкания, которое может привести к возгоранию и пожару в автомобиле. Каждый отдельный предохранитель в блоке выполняет свою определённую задачу по защите конкретного агрегата или электроустройства. Ниже приводится перечень назначений каждого предохранителя.

1 (16 А) — звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель розетка переносной лампы.
2 (8 А) — электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла.
3 (8 А) — дальний свет левой фары, контрольная лампа дальнего света.
4 (8 А) — дальний свет правой фары.
5 (8 А) — ближний свет левой фары.
6 (8 А) — ближний свет правой фары.
7 (8 А) — габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника.
8 (8 А) — габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека.
9 (8 А) — датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня зарядки аккумуляторной батареи, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок»).
10 (8 А) — генератор (обмотка возбуждения), регулятор напряжения.

Примечание: Настоятельно рекомендуется устанавливать предохранители, соответствующие необходимому номиналу. Если положено ставить предохранитель на 8 А, следовательно, такой предохранитель и нужно поставить. Ни в коем случае нельзя заменять его предохранителем на 16 А.

Следует отметить, что схема электрооборудования автомобиля ваз 2101 — односторонняя. Это означает, что все отрицательные провода от электроустройств и электроагрегатов подсоединены к кузову машины, то есть к «массе». Как было уже упомянуто, предохранители выполняют защитную роль в электроцепи и если они перегорают их естественно необходимо заменить. Заменить предохранитель можно самому, то есть своими руками. Но для этого необходимо в первую очередь определить, что предохранитель действительно перегорел. Это можно сделать двумя способами — визуально и с помощью прибора (тестер).

На фотографии выше показано, как выглядит перегоревший предохранитель в сравнении с исправным устройством. Перегоревший изображён с левой стороны. На фотографии чётко видно, что, по сравнению с исправным, у него перегорела перемычка. Однако не всегда разрыв электроцепи может произойти из-за перегорания перемычки. Могут просто окислиться вставные ножи устройства и тогда его проверку необходимо проводить с помощью тестера. Если вы самостоятельно не можете это выполнить, обратитесь в сервисный центр.

Примечание: Прежде чем менять предохранитель, необходимо выяснить причину его выхода со строя. А для этого рекомендуется просмотреть всю цепь, в которую он включён. В особенности тщательно необходимо просмотреть агрегаты и устройства, за сохранность которых он отвечает.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

набор отвёрток;
плоскогубцы;
небольшие щипцы или пинцет;
паяльник и расходные материалы для пайки;
переносная лампа или фонарик;
изолента;
хлопчатобумажные перчатки;
новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок выполнения работ

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

Снимаем минусовую клемму с аккумулятора.
Для удобства отодвигаем водительское кресло назад.
Извлекаем патрон прикуривателя из гнезда.
Аккуратно поддеваем плоской отвёрткой дополнительную приборную панель с правой стороны. После освобождения фиксаторов из пазов извлекаем эту панель вместе со всеми приборами.
Отсоединяем от прикуривателя провода электропитания.
Откручиваем фиксирующую прикуриватель гайку.
Снимаем корпус прикуривателя вместе с лампой подсветки.
Извлекаем гнездо прикуривателя наружу.
Новый прикуриватель устанавливаем в обратном порядке.

Блок нового образца

Весь функционал, габариты и подключение блока были сохранены. Блок предохранителей был переведён на применяемые во всём мире вставки ножевого типа midi-формата с плоскими контактами под стандартный разъём 6,3 мм. Схема чёрного ящика также изменилась. Европредохранители могли прослужить гораздо больше.

Номиналы также были приведены к стандартному ряду в трёх значениях – 7,5, 10 и 20 А. Те же семнадцать вставок уже располагались в два ряда, отдельно стояли четыре запасных предохранителя и пластиковый пинцет, облегчавший их замену. Схема коммутации цепей не изменилась, за редкими исключениями.

Взаимозаменяемость нового и старого блоков на разных машинах является условной. Мелкие изменения в электросхемах автомобилей могут потребовать незначительной доработки блоков автоэлектриком или самостоятельным образом. Это относится к коммутации цепей стартера, вентилятора радиатора, противотуманных фар и очистителей стекол.

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Инжектор

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

Основные причины выхода предохранителей из строя:

самая распространенная причина — поломка или разрушение одной из деталей электросистемы автомобиля;
сбой в подаче электричества;
внезапно возникший скачок напряжения;
изнашивание предохранителя;
неправильная установка предохранителя, при этом оболочка может плавиться даже при небольшом перебое напряжения. Часто при неправильной установке предохранительного элемента в колодке наблюдается потеря контакта, что в свою очередь может привести к расплавлению корпуса блока предохранителей.

Схема блока предохранителей ВАЗ 2105

Для замены предохранителей, следует подробно ознакомиться со строением монтажного блока: размещением его элементов, назначением каждого из них. На крышке каждого монтажного блока расположено изображение схемы, на которых каждый предохранительный элемент обозначается латинской буквой F и имеет свой цифровой индекс. Если это схематическое изображение затерлось, и обозначения трудно рассмотреть, необходимо обзавестись его распечаткой, которую можно найти в интернете.

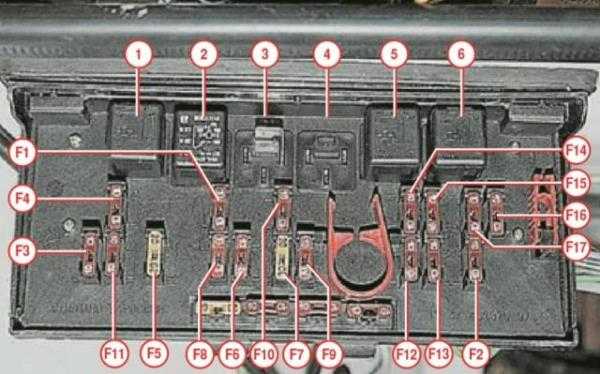

Монтажный блок ВАЗ 21053, 21051 и 21055 имеет следующую маркировку предохранителей:

F1 — контролирует следующие электрические цепи: системы отопления, контрольной лампы и реле обогрева заднего стекла, задних фонарей;
F2 — защищает электрооборудование переднего стекла и фар (очистители и омыватели);
F3 и F4 — это резервные предохранители;
F5 — обеспечивает безопасность электрической цепи обогревательного устройства заднего стекла, реле включения нагрева;
F6 — контролирует работу прикуривателя, часов и штепсельной розетки;
F7 — отвечает за звуковые сигналы;
F8 — отвечает за безопасность аварийной сигнализации;
F9 — необходим для защиты таких электрических цепей: задних противотуманных фар, регулятора напряжения генератора (если установлен генератор Г-222);
F10 — контролирует безопасность электрических цепей большинства приборов, расположенных в салоне;
F11 — отвечает за работу задних фонарей и ламп внутреннего освещения салона;
F12, 13 и 14 — обеспечивают безопасность фар дальнего света и их регуляторов, лампы подсветки номерных знаков;
F 15 — отвечает за безопасность работы некоторых контрольных приборов и габаритных фонарей;
F16 и F 17 — контролируют безопасность электрических цепей фар ближнего света и реле омывателя.

В автомобилях ВАЗ 2105 используются предохранительные элементы так называемого флажкового типа, окрашенные в разные цвета, в соответствии с максимальной силой тока. Предохранители рассчитанные на силу тока 7,5 А — окрашены в коричневый цвет; 10-амперные — в красный; рассчитанные на 15 А — синего цвета; желтым цветом маркируются предохранительные элементы на 20 А.

Устройство и назначение прикуривателя ВАЗ 2107

В последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики его неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля является многофункциональным устройством. Кроме использования по прямому назначению, к его розетке подключают:

телефон, смартфон или планшет для зарядки;
видеорегистратор;
навигатор;
вентилятор;
компрессор для подкачки шин.

Прикуриватель ВАЗ 2107 в последние годы выполняет множество различных функций

Прикуриватель состоит из гнезда (розетки) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

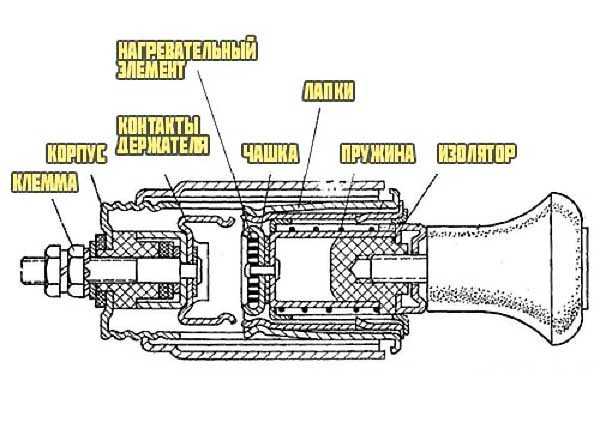

Прикуриватель состоит из гнезда и патрона с нагревательным элементом

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Прикуриватель ВАЗ 2107 может перестать работать из-за перегоревшего предохранителя, расположенного в монтажном блоке

Ненадёжный контакт

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Перегорел элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Нагревательный элемент представляет собой нихромовую спираль, расположенную внутри патрона

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

Одной из причин выхода прикуривателя из строя может стать обрыв электропроводки

После нахождения повреждённый участок проводки меняется на новый

Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму

Причины сгорания предохранителей

Вот так выглядит монтажный блок

Причин сгорания монтажного блока ВАЗ 2105 может быть несколько. Одной из самых распространенных является разрушение определенной электрической запчасти в машине. Кроме того, при замыкании электропроводки возможен сбой в подаче электричества, в результате чего блок предохранителей ВАЗ также может сгореть. Процесс нарушения можно выявить в кратчайшем пути с низким значением.

Еще из школьной программы многие помнят закон Ома, говорящий об обязательном повышении силы тока, если в определенной части электрической цепи понизилось сопротивление. Результатом подобного нарушения становится сгорание специальной плавкой вставки, которая располагается в блоке предохранителей ВАЗ 21053. Разомкнуть цепь можно, только прервав соединение.

Еще одной распространенной причиной сгорания блока предохранителей является внезапный скачок электричества. Он приводит к перегрузке напряжения, и определенная деталь, работающая с помощью трамблера, начинает замыкать или заедать. Таким образом, внутри электромотора возникает высокое электрическое напряжение, которое и приводит к перегоранию предохранителей

Разумеется, блок предохранителей и нужен для того, чтобы воспрепятствовать перегоранию какой-то более важной запчасти. Поэтому его замена — нередкое явление

Бывает, что монтаж предохранителя проведен неправильно. В этом случае оболочка может расплавиться даже при малейшем скачке тока в электропроводке.

Не исключены ситуации, когда предохранитель плохо сидит в колодке, из-за чего контакт иногда теряется. Если не установить деталь плотно, то подобное нарушение может стать причиной не только перегорания предохранителя, но и расплавления корпуса блока, что приведет к его замене.

Последней причиной неисправности предохранителей является банальное изнашивание. Это в любом случае произойдет со временем, так как даже самая хорошая деталь не вечна. Часть предохранителя, сделанная из пластика, чаще всего подвержена плавлению вследствие нагрева или перегрузок. Со временем это станет причиной образования меньшего сечения. Многие знают, что при нагреве нити из металла повышают свое сопротивление. Его увеличение влечет за собой понижение тока. В итоге прибор сгорит из-за резкого скачка напряжения.

Назначение блока предохранителей

Блок предохранителей это важнейший узел в электрической цепи автомобиля, который объединяет в себе все предохранительные разъёмы. Основное его назначение состоит в том, чтобы создать водителю удобные условия для замены перегоревших предохранителей. Согласитесь, если предохранители будут не в одном месте, а будут расставлены по всей машине, то это создаст определённое затруднение при их проверке.Рассмотрим отдельную ситуацию. Допустим двигатель автомобиля, по неизвестной нам причине не запускается. В данном случае, первое, что надо сделать — это проверить состояние предохранителей. Открыв крышку блока, мы можем быстро обнаружить перегоревший предохранитель и заменить его. Вот таким образом инженерная мысль, создавшая данный узел, помогает нам в кратчайшие сроки выйти из таких нестандартных ситуаций. Кстати — это не единственный вариант, когда проверка блока предохранителей позволяет быстро решить проблему. В заключение данного раздела добавим, что блок состоит из следующих деталей:

Пластмассовый корпус блока.
В корпусе закреплены держатели предохранителей.
Пластмассовая крышка корпуса.

Находится блок предохранителей в салоне машины, со стороны водителя под панелью.

Рекомендация: Настоятельно рекомендуется беречь блок от механических повреждений. Предохранители всегда должны быть закрыты крышкой во избежание замыкания электрической цепи.

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд. Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом
Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром.

Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко.

Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.

Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Устройство

При установке данного двигателя, появлялось большое количество дополнительных электрический цепей, что и стало обязательным условием, для установки монтажного блока. Также, это не могло не повлиять и на блок предохранителей.

Давайте по порядку разберем: «что такое монтажный блок, и для чего он устанавливается на двигателе типа инжектор?» Данное устройство, служит для хранения элементов управления электрооборудованием мотора ВАЗ 2107, и их защиты, с помощью внутренних предохранителей плавкого вида.

Местонахождение данного блока расположено на перегородке, между моторным отсеком и салоном машины. Его схема, предусматривает наличие реле управления отдельными элементами системы, разъемы подключения самих элементов, и предохранители, стандартного типа, которые имеют разный окрас, помогающий определить максимально допустимое напряжение на него. Благодаря данному методу, замена предохранителей стает более простой и быстрой.

Монтажный блок, включает в себя 6 систем управления, которые объединяет одна схема:

Первая система — обогрев заднего стекла;
Вторая — электродвигатели очистителя фар и ветрового стекла;
Третья — управление звуковыми сигналами (схема блока автомобиля ВАЗ 2107, вместо данного реле, имеет специальную заглушку);
Четвертая система — вентилятор, ответственный за охлаждение радиатора;
Пятая — ближний свет;
Шестая — дальний свет.

В заводском варианте блока, имеется специальный пинцет. С его помощью, можно без проблем снять любое реле с контактов, и вынуть нужные предохранители. Монтажный блок автомобиля ВАЗ 2107, с типом двигателя инжектор, имеет более современные предохранители, которые не перестают работать, даже при ослабленном контакте.

На крышке современного блока, нарисована схема подключения всех элементов. Таким образом, ошибиться будет невозможно.

Порядок разборки блока предохранителей «пятерки»

Неисправности монтажного блока могут возникнуть в любой момент, поэтому автовладельцу следует научиться самостоятельно производить его разборку или замену. Под рукой всегда должна находиться схема предохранительного блока.

При возникновении неполадок в работе какого-либо электрического узла не следует сразу приниматься за ремонт соответствующего электродвигателя. Существует большая вероятность, что причиной поломки является именно предохранительный блок.

Расположение блока предохранителей отличается у автомобилей ВАЗ 2105 старого и нового образца:

У «пятерки» старого образца внутренний блок предохранителей, находящийся внутри салона — его можно найти непосредственно под панелью приборов рядом с водительской дверью;
А блок предохранителей ВАЗ 2105 нового образца располагается под капотом рядом с лобовым стеклом.

Для снятия крышки монтажного блока, ее нужно с небольшим усилием потянуть вверх. После этого можно приступать к ревизии предохранительных элементов.

Все предохранители отличаются по основному параметру — току срабатывания. На автомобилях ВАЗ 2105 используются предохранительные элементы, рассчитанные на силу тока от 6 до 20 А. Их следует подбирать в соответствии с мощностью потребления. Ни в коем случае нельзя использовать предохранитель, намного превышающий по параметрам требуемый, так как это может спровоцировать возникновение короткого замыкания электрооборудования.

Установка дополнительного электрооборудования часто вызывает необходимость пересчитать показатель максимального тока предохранителей. Для этого мощность потребителя следует разделить на величину напряжения бортовой сети «пятерки» (12) и подобрать элемент, ток срабатывания которого максимально приближен к полученному числу (в идеале, превышающий его на 20–25%).

Как заменить блок предохранителей ВАЗ 21053/ 21051/ 21055 :

В связи с тем, что основная функция блока предохранителей заключается в защите от электроповреждений более важных деталей автомобиля, он перегорает достаточно часто.

Для его замены следует приобрести новый рабочий блок и специальный накидной ключ на 13 мм.

Замена монтажного блока выполняется в таком порядке:

Снимаем шурупы, которые закрепляют корпус блока;
Смещаем колодки, которые подключаются снизу блока;
Раскручиваем фиксаторы гаечным ключом на 10 мм;
Снимаем старый блок и устанавливаем на его место новый.

Перед установкой нового блока следует осмотреть старый. Если есть контакты, которые перемкнуты между собой, то же необходимо сделать на новом блоке. После перемыкания контакты следует хорошо закрепить. Работу следует выполнить аккуратно, не перепутав места расположения перемычек.

Для установки предохранителей следует сверяться со схемой, так как при неправильном их размещении возникает высокая вероятность поломки нового блока.

Колодки блока предохранителей одинаковые, и для того чтобы разобраться, какого цвета пучок проводов следует подключить к тому или иному разъему блока, применяют специальную маркировку. Под колодками находится круглая цветовая метка: зеленого, голубого, белого, черного, красного или желтого цветов.

Для обозначения цветов проводов используют буквенные обозначения. Если провод двойного цвета, используют две буквы: первая — это цветовое обозначение провода, вторая — нанесенной на него полосы. Например, ПЧ — красный провод с черной полосой.

Применяются следующие буквенные обозначения цветов: Г — голубой; Ж — желтый; Ч — черный; П — красный; О — оранжевый; Р — розовый; З — зеленый; К — коричневый; С — серый; Б — белый; Ф — фиолетовый.

Руководство по демонтажу и замене

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
Используя отвертку, вам необходимо будет отжать два крепления.
Затем снимите пластиковую вставку.
Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
