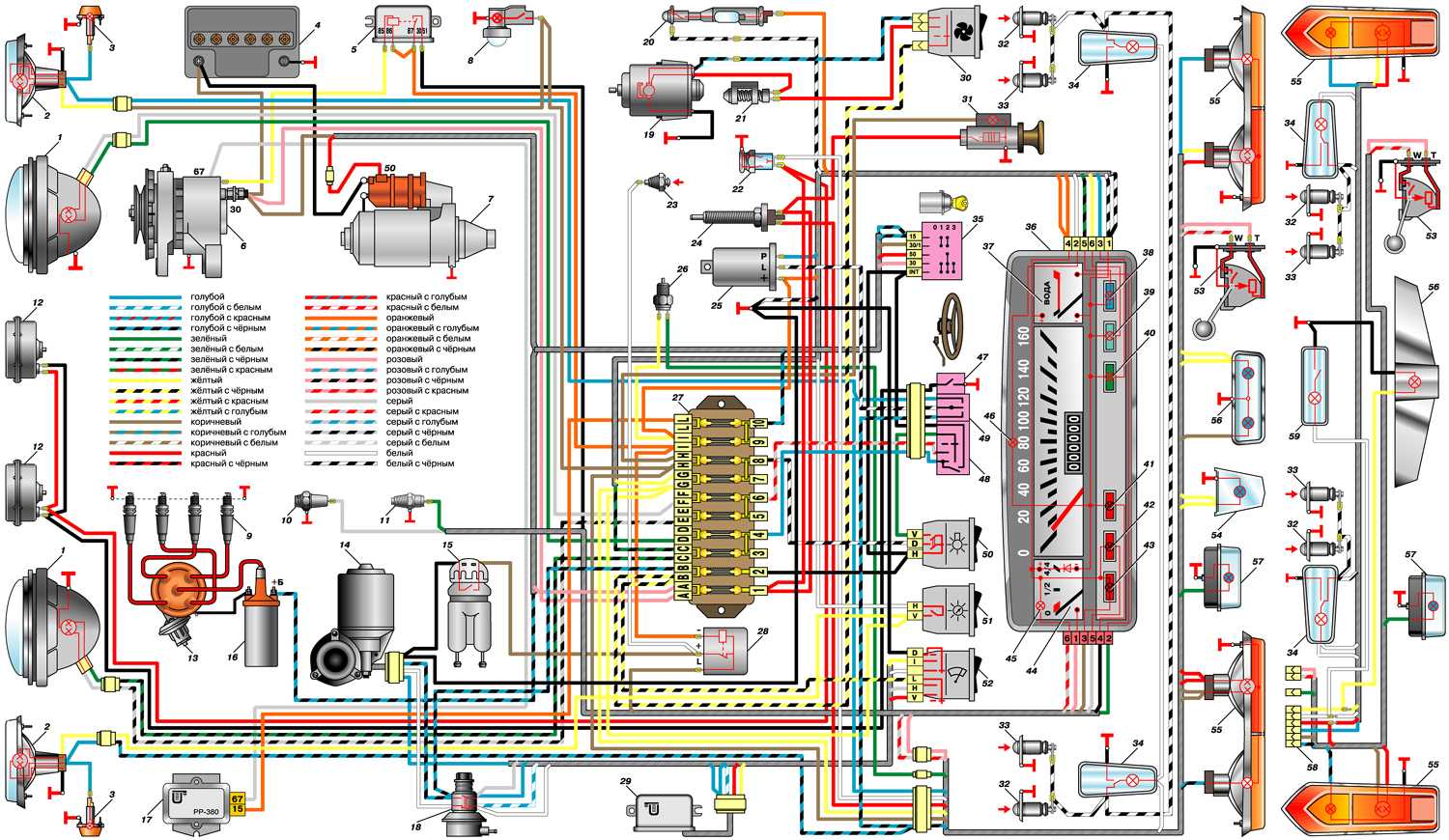

Электросхема оборудования автомобиля ВАЗ–2101, ВАЗ–2102
1 – фары; 2 – подфарники; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – генератор; 7 – стартер; 8 – подкапотная лампа; 9 – свечи зажигания; 10 – датчик контрольной лампы давления масла; 11 – датчик указателя температуры охлаждающей жидкости; 12 – звуковые сигналы; 13 – распределитель зажигания; 14 – электродвигатель стеклоочистителя; 15 – датчик контрольной лампы уровня тормозной жидкости; 16 – катушка зажигания; 17 – регулятор напряжения; 18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 19 – электродвигатель отопителя; 20 – лампа освещения вещевого ящика; 21 – добавочный резистор электродвигателя отопителя; 22 – штепсельная розетка для переносной лампы; 23 – выключатель контрольной лампы стояночного тормоза; 24 – выключатель сигнала торможения; 25 – реле-прерыватель укзателей поворота; 26 – выключатель света заднего хода; 27 – блок предохранителей; 28 – реле- прерыватель контрольной лампы стояночного тормоза; 29 – реле стеклоочистителя; 30 – переключатель электродвигателя отопителя; 31 – прикуриватель; 32 – выключатели плафонов, расположенные в стойках задних дверей; 33 – выключатели плафонов, расположенные в стойках передних дверей; 34 – плафоны; 35 – выключатель зажигания; 36 – комбинация приборов; 37 – указатель температуры охлаждающей жидкости; 38 – контрольная лампа дальнего света фар; 39 – контрольная лампа наружного освещения; 40 – контрольная лампа указателей поворота; 41 – контрольная лампа заряда аккумуляторной батареи; 42 – контрольная лампа давления масла; 43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 44 – указатель уровня топлива; 45 – контрольная лампа резерва топлива; 46 – лампа освещения комбинации приборов; 47 – выключатель звукового сигнала; 48 – переключатель света фар; 49 – переключатель указателей поворота; 50 – выключатель наружного освещения; 51 – выключатель освещения приборов; 52 – переключатель стеклоочистителя; 53 – датчик указателя уровня и резерва топлива; 54 – лампа освещения багажника; 55 – задние фонари; 56 – фонарь освещения номерного знака; 57 – фонарь света заднего хода; 58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102; 59 – плафон освещения задней части салона автомобиля ВАЗ-2102
Замена предохранителей в монтажном блоке
Открываем крышку монтажного блока.
Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.
В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.
Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.
Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.
При отсутствии съемника предохранитель и реле можно извлечь пассатижами.
Причина перегорания предохранителей
При возникновении короткого замыкания, сила тока повышается и может возникнуть возгорание, или выход из строя всего электрооборудования. От этого защищает плавкий предохранитель, у которого обозначения силы тока меньше, чем у самого устройства или у проводов – поэтому предохранитель может сплавиться.
Работа каждого предохранителя заключается в том, что при возникновении проблемы в цепи он перегорает.
Основными причинами перегорания являются:
- короткое замыкание;
- резкое возрастание силы тока в цепи;
- выход из строя какого-либо электроприбора;
- износ блока или брак при замене приборов;
- некачественный ремонт оборудования;
Замена реле
Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фарРеле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.
Они размещены в монтажном блоке.
На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904.3747.
Место расположения реле обозначено символами на внутренней стороне крышки блока.

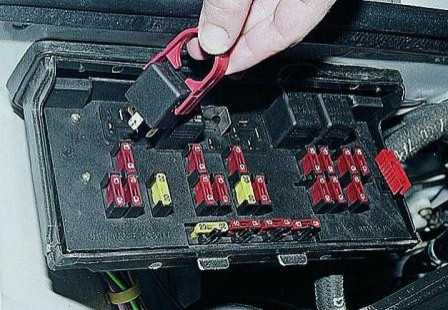

Для замены снимаем реле съемником.
Замена реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.
Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Замена реле включения стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Замена реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.
Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами. Общий вид реле с колодкой
Технические данные для проверки реле очистки ветрового стекла
— Сопротивление обмотки реле, Ом 66±2
— Сопротивление обмотки прерывателя, Ом 23±1
— Число включений очистителя в минуту 9—17*.
После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры

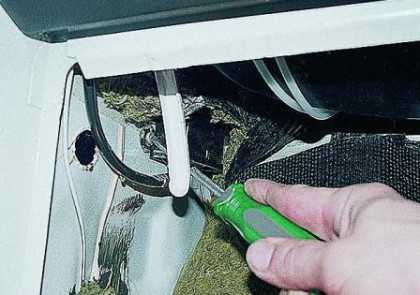

Поддев отверткой, снимаем левую обивку боковины.
Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.
К нему можно подобраться снизу приборной панели.
Важно не ошибиться с соединительной колодкой
Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)
Кто есть кто
Чтобы понять, почему на первый взгляд две совершенно разные модели имели столь ненадежный элемент в системе электрооборудования, нужно обратиться к истории. А она такова, что в основе двух моделей лежит Fiat 124 образца 1964 года.
Изначально предполагалось, что концерн Fiat передаст документацию на 2 модели:
- Fiat 124, серийно выпускавшийся в Италии с 1966 года;
- Fiat 125 — автомобиль со схожим дизайном, но более высокого класса, появившийся в заводской программе итальянского автопроизводителя с 1967 года.
На представленном ниже видео вы можете увидеть LADA 1500L– именно под таким именем в Европе продавался экспортный вариант ВАЗ 2103.
Но в дальнейшем, при детальном рассмотрении оказалось, что освоение строящимся заводом в Тольятти сразу двух совершенно разных по конструкции подвески и силового агрегата моделей, будет достаточно сложной задачей. То же самое касалось и других элементов — электропроводка на ВАЗ 2103, система зажигания и освещения должны быть идентичны для удешевления производства.
Справочно: условия сделки были пересмотрены, в результате чего стороны договорились доработать документацию «люксового» автомобиля, чтобы унификация с ВАЗ 2101 была максимально возможной.
Как самостоятельно заменить предохранители
Если в предохранителях была обнаружена поломка, то лучшим вариантом будет сразу же разобрать блок и заменить вышедший из строя компонент. Процесс замены предохранителей довольно прост и не требует особых навыков. Ведь достаточно просто вынуть старый предохранитель, и установить новый (цена новых предохранителей достаточно приемлема и колеблется в районе 50-100 рублей за 10 штук).
Если принято решение по замене предохранителей, необходимо заменить все, так как если оставить старые, и установить несколько новых, то может произойти перепад напряжения, и все предохранители перегорят. Также необходимо полностью удостовериться в правильности их расположения согласно схеме и выходному току.
Также следует сказать, что ВАЗ-2104 и его предохранители практически ничем не отличаются от других моделей, не считая расположения. Каждый автомобиль, будь то современный спорткар или же старенькая «классика», нуждается в тщательном уходе. В связи с этим, во избежание серьезных поломок следует своевременно проводить техническое обслуживание и не запускать даже самые незначительные поломки.
Резюме
Любой автовладелец осознает, почему электропроводка ВАЗ 2103 должна быть надежно защищена. А предложенный метод способен исключить многие «детские болячки», тем самым, повысив безопасность автомобиля в целом и его отдельных электронных компонентов.

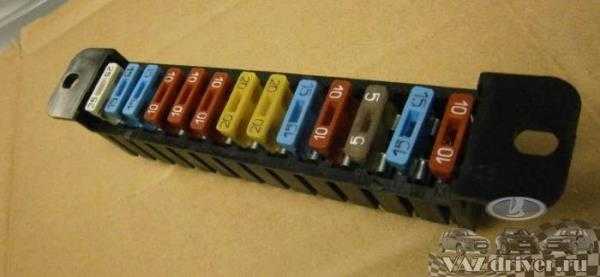

Дорогие друзья. Сегодня мы немного тюнингуем ВАЗ-2106, а именно устанавливаем блок европредохранителей вместо штатного. Думаю что убеждать в полезности данной процедуры никого не нужно — всех кому надоело постоянное отсутствие контактов в штатном блоке, то один предохранитель отвалится или отконтачит то другой, вобщем копеечная по сути доработка, но она того стоит! Итак, что нам понадобится — собственно сам блок, на рынке позиционируется как блок от волги или же именно как евроблок для ВА-2106. Кому из продавцов как больше нравится. Выглядит так:
Так же нам придется понаклепать вот таких вот перемычек чтоб подключить блок согласно схеме:
Вот как мы их в последствии и спользуем:
Но что бы понимать что мы делаем, вот две вполне рабочие схемы подключения блока европредохранителей на ВАЗ-2106:

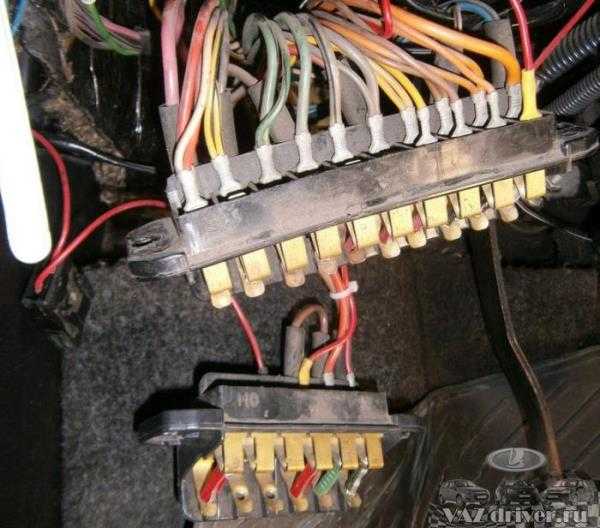

Внимательно «курим» эти схемы и подключив в нужные места перемычки идем в машину снимать старый блок, это просто, нужно открутить четыре гайки (блока то по сути два):
Из нюансов — у старого блока на три предохранителя больше чем у нового, но не пугайтесь — они помечены на схеме как резервные, теперь у нас не будет места для резервных предохранителей, и возить их придется в бардачке
Проводим переподключение согласно схеме:
Проверяем работоспособность всех электрических систем нашего автомобиля и если все в порядке, прикручиваем на место новый блок:
Поздравляем, новый блок предохранителей под евро установлен на ваш ВАЗ-2106. Вот такой вот несложный но очень полезный тюнинг шестерки, про проблемы в контактах предохранителей можно забыть. Будем рады видеть вас в нашем клубе ВАЗ-2106
Электрооборудование
Панель приборов

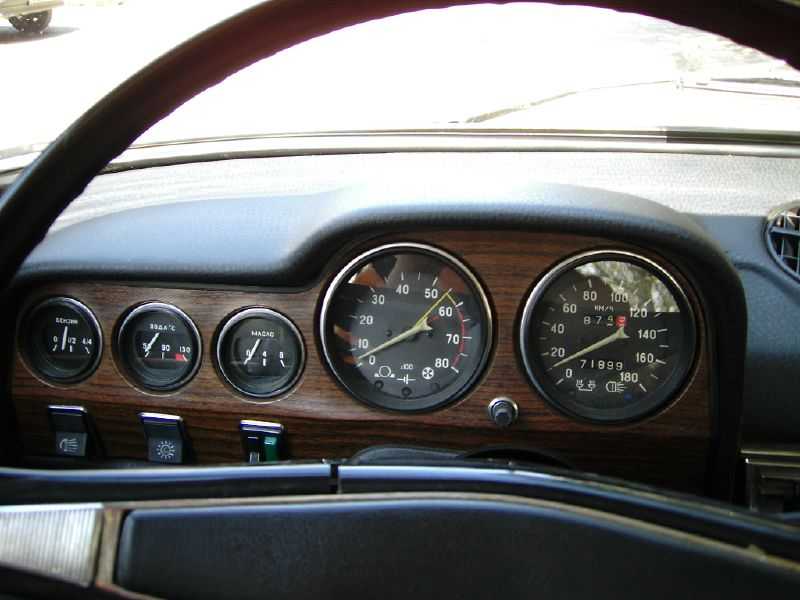

Помимо внешних отличий в облике моделей и внутренней более богатой отделки, в салоне ВАЗ 2103 сразу же бросалась в глаза роскошная по тем временам панель приборов.
Но вот сама салонная проводка ВАЗ 2103 была унаследована от «копейки», включая и пресловутый блок плавких предохранителей
.
Блок предохранителей
Схема проводки ВАЗ 2103 представляла собой классический вариант, где роль второго провода выполнял металлический кузов автомобиля, а все основные компоненты электроцепи защищались плавкими предохранителями, скомпонованными в одну группу.
Конструктивно этот узел был неплох:
- Попружиненные контакты прочно удерживали пластиковые направляющие;
- За счет этого обеспечивался контакт металлических пластин и плавких вставок;
- На крышке блока были нанесены изображения цепей (своеобразная инструкция), которые защищены тем или иным предохранителем;
- В случае замыкания, заменить предохранитель было легко своими руками.

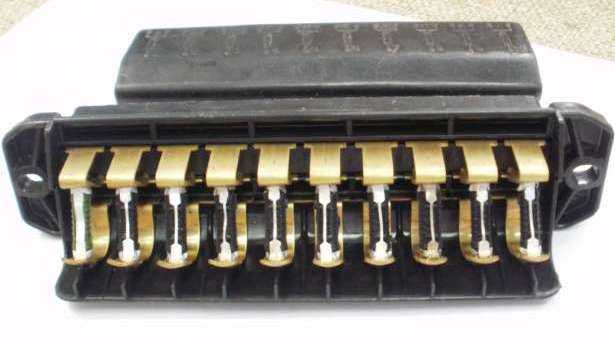

На фото внизу показан узел со снятой крышкой. Благодаря ему надежно защищена, но сам узел ненадежен.
