Замена поршневой lada 21104 (ваз 21104)

Плюсы и минусы 16-клапанного движка

Базовая версия и первая модификация 21002 оснащались 8-клапанными моторами, то есть на каждый цилиндр приходилось 2 отверстия (впускное и выпускное). Данные агрегаты оснащались одним распределительным валом, приводимым в движение ремнём либо цепью. Это обеспечивает простоту конструкции. Поэтому у первых моделей Лада 110 ремонт своими руками выполнить гораздо легче. Если есть руководство по ремонту, можно и не прибегать к помощи работников СТО.

В конструкции 8-клапанника отсутствуют автоматические гидрокомпенсаторы. Это позволяет использовать более дешёвый бензин и масло. В 16-клапанном инжекторном движке ВАЗ 21103 ремонт обеспечен в скором времени, если заливать несоответствующие ГСМ (горюче-смазочные материалы). Ведь посторонние примеси за короткий срок могут образовать нагар на гидрокомпенсаторах, что выведет их из строя. Правда, ручная регулировка тепловых зазоров 8-клапанного мотора отнимает время. К тому же такой движок может издавать лишний шум.

К плюсам движка 8V можно отнести небольшие габариты системы впуска, эти элементы не закрывают доступ к навесному оборудованию. А вот в случае ВАЗ 21103 и ВАЗ 21104 ремонт генератора или стартера затрудняется из-за габаритных деталей системы впуска. Этот факт неоднократно подтверждали специалисты СТО, которые часто ремонтируют узлы и агрегаты ВАЗ 2110.

Но самое главное достоинство 16-клапанника, что перекрывает недостатки — динамика. Суммарное сечение 4 отверстий в любом случае больше сечения 2 клапанов в одном цилиндре. Поэтому бензовоздушная смесь в восьмиклапанном моторе впрыскивается медленнее, а на выброс отработанных газов тратится больше времени. От этих двух фаз работы двигателя напрямую зависит динамика автомобиля. Ведь чем, медленнее в цилиндры поступает бензин, тем дольше движок ВАЗ набирает обороты. Большая пропускная способность впускной системы обеспечивает меньше шума и вибрации, что делает езду приятнее.

https://youtube.com/watch?v=vfllX1PcJak

К тому же гидрокомпенсаторы, хоть и габаритные, но тепловые зазоры регулируют автоматически. У ВАЗ 21104 руководство по использованию не имеет отдельного раздела по регулировке тепловых зазоров вручную. Потому что такая процедура при наличии 16 клапанов очень сложная. Если допустить ошибку, можно сбить оптимальный настройки зазоров и усложнить свой ремонт. Двигатель 16V расходует меньше топлива. Это обусловлено большей пропускной способностью клапанов и быстром запуске движка в оптимальный режим работы.

Тем кто, хочет динамики и имеет возможность обслуживаться на СТО, подойдет 16-клапанный движок ВАЗ 21103 или ВАЗ 21104.

Неисправности

Двигатели ВАЗ 21124 обладают тем же набором характерных недостатков, свойственных всем вазовским моторам. Чаще всего встречаются:

Тюнинг

Как правило, двигатель ВАЗ 21124 чип-тюнингу подвергают только после серьезных доработок, связанных с изменением конструкции. Наиболее простой способ повысить его мощность заключается в следующем:

1. Меняют штатные распределительные валы на «Стольников 8,9 2802» или «Нуждин 8,85».
2. Монтируют прямоточный выхлоп 4-2-1.
3. Устанавливают ресивер и заслонку 55 мм.
4. Поршневую группу заменяют на облегченную (например от «Приоры»).

Эти несложные изменения позволят поднять мощность силового агрегата до 120 лошадиных сил.

Также повысить технические характеристики двигателя 21124 можно, если установить на каждый цилиндр отдельную дроссельную заслонку. В результате исчезнут резонансные колебания воздуха между цилиндрами, и силовой агрегат будет работать на всех режимах более стабильно. Для этой цели больше всего подходит система дроссельного впуска от автомобиля Toyota Levin.

Кроме того, принимая во внимание значительное увеличение количества оборотов двигателя, специалисты рекомендуют дополнительно:

• поменять поршневую группу на более легкую;
• установить широкофазные распределительные валы, доработав для этого головку блока цилиндров;
• смонтировать прямоточный выхлоп 4-2-1 на 51 трубе.

После такой доработки и правильной настройке мотор сможет развивать мощность более 180 л. с. При этом моторесурс мотора существенно уменьшится, а количество его поломок резко возрастет.

Неисправности и ремонт двигателя Супер Авто 21128

Первая версия 128 мотора была создана на базе десяточного двигателя ВАЗ 21124, но с расточенными на 0,5 мм цилиндрами, коленвалом с ходом 84 мм, шатуном 129 мм, с поршнями облегченными собственной разработки, которые по весу близки к приоровским, в поршнях имеются цековки, поэтому при  обрыве ремня ГРМ двигатель ВАЗ 21128 не гнет клапана. ГБЦ осталась от 124 мотора, с немного модифицированными камерами сгорания.Двигатель ВАЗ 21128 1,8 л.  инжекторный рядный  4-х цилиндровый с верхним расположением распределительных валов, ГРМ имеет ременный привод. Официальных данных по ресурсу мотора 21128, найти не удалось, но на практике он крайне не высок, объясняется это просто: высота блока осталась прежней и чтоб увеличить ход поршня длинноходным коленвалом, пришлось использовать короткие шатуны, за счет этого в поршневой появились серьезные напряжения благодаря увеличившемуся углу наклона шатуна при вращении и поршень теперь с большим усилием давит на боковые стенки цилиндров, как результат высокая нагрузка на сам шатун, на стенки, на поршень и кольца. Что имеем: больший износ и  проблему жора масла, очень сильного жора… от 0,7-1 л. и до 3+ л. на 1000 км. Нередко происходят кап ремонты до достижения 100 тыс. км пробега, отзывы о двигателе 21128 одни из самых негативных. Ко всем этим недостаткам стоит добавить классические недостатки присущи всем 124 и 126 моторам(о них написано ТУТ и ТУТ)  и получим на выходе двигатель Супер Авто 1.8, нужно вам такое? Решайте сами.

В 2014 году была проведена модернизация 1.8-литрового движка: за основу был взят, неплохо себя зарекомендовавший, двигатель 21126, внутрь был установлен новый коленвал, с ходом 84 мм, производства Mecaprom. В отличие от первой версии 128-го, в новом не растачивали цилиндры, оставив их 82 миллиметровыми. Поршни и шатуны были облегчены, первые изготавливает Federal Mogul, шатуны — Mecaprom. Распредвалы такие же, как на 1.6 литровом моторе, но подъем впускных и выпускных клапанов был увеличен с 7.6 мм до 8.3 мм. Под новое железо была написана другая программа, мотор стал соответствовать экологическому стандарту Евро-4.
Как это повлияло: мощность увеличилась до 123 л.с. при 5600 об.мин., появилась некоторая тяговитость. Но, учитывая прежнюю геометрию, прежний подход к увеличению рабочего объема, не стоит ждать особой надежности.

Если проблемы не пугают, тогда всегда есть возможность переделать свой 124 или 126 мотор в 128 путем установки мотокомплекта от СТИ: поршень 82,5, шатун 129, колено 84, заказывайте и наслаждайтесь

В 2016 году был представлен наследник этого мотора, который назывался .

Этапы

• В первую очередь нужно демонтировать своими руками головку блока цилиндров.
• Затем необходимо снять поддон картера мотора.
• Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
• Открутив крепежные гайки, демонтируем крышки шатунов.
• С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
• Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

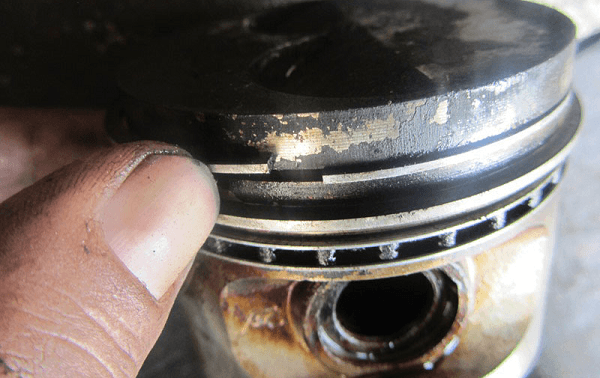

Пальцами расширяем зазор

• С помощью старых изделий следует очистить канавки от нагара.
• Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
• Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

• При установке все детали следует тщательно смазать маслом.
• Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
• Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
• Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
• Последовательность надевания деталей следующая:
• сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
• затем заводится сам замок;
• устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Видео «Установка поршневых колец»

В этом видео показан процесс установки деталей поршневой: как установить и на что обратить внимание. https://www.youtube.com/embed/MEXS-DzbEVc

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Выхлоп на ваз 2110 8 клапанов

Рециркуляция воздуха в автомобиле ваз 2110

Ваз 2108 задняя подвеска устройство

Перегорает предохранитель вентилятора печки ваз 2107

ВАЗ 2110 установка электропомпы на авто

ВАЗ 2110 долго прогревается, почему так происходит

Как снять пружину на ваз 2107

Бензиновый фильтр на ваз 2110 инжектор

Когда пора менять кольца?

Поршневых колец на ВАЗ 2108-2109 три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

1. падение компрессии;
2. увеличенный расход топлива;
3. появление сизого дыма в выхлопных газах;
4. повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

Проблемы с двигателем

ВАЗ-21104 имеет некоторые проблемы с двигательным аппаратом. Наиболее частая, с которой сталкивается большинство водителей, – это перегрев агрегата. Это связано с плохой работой вентиляционной системы. Неисправность датчика является заводской ошибкой. Она заключается в том, что провода, подключённые к нему, должны смыкаться и находиться в замкнутой системе. В том случае, если не контролировать их положение, двигатель может нагреться больше, чем на 95о. Лучше всего пригнать автомобиль на СТО и поменять деталь. Если нет такой возможности, то следует своими руками поправлять положение проводов и контролировать то, насколько нагрелся двигатель. Соответственно, в далёкие путешествия с такой проблемой не уедешь.

Иногда причиной перегрева может служить не датчик, а наличие так называемой воздушной пробки. Её локализация – радиатор. Для того чтобы избавиться от проблемы, следует нажать несколько раз на верхний патрубок. Оставлять без внимания перегрев двигателя ни в коем случае нельзя, потому что это может закончиться летальным исходом.

Итоги

Итак, в данной статье мы рассмотрели два двигателя автомобиля ВАЗ 2110 8 и 16 клапанов и сравнили их между собой. В чем-то один оказался лучше, в чем-то другой. В этом заключении не будем писать, какой двигатель определенно лучше другого. Как говорится, каждому по потребностям и по желаниям. Ведь идеал у каждого свой, как и желания с потребностями, а главное возможностями. В данной статье рассмотрены не все, но основные моменты двигателей. Помните о них, и будьте готовы к ним при покупке своего автомобиля. Просмотрите видео, прочитайте внимательно статью и подумайте, что подходит именно вам!

Заменить охлаждающую жидкость на 16-клапанном ВАЗ-2112 достаточно легко и просто. Для этого не требуется специальных знаний. Стоит отметить, что к выбору охлаждайки нужно отнестись серьезно, поскольку использование жидкость, которая выработала свой ресурс, может не только повредить силовой агрегат, но и привести к капитальному ремонту двигателя.

Видео о полной замене охлаждающей жидкости на ВАЗ-2112:

Видео материалы расскажут о процессе замене охлаждающей жидкости, этапах, даст советы и рекомендации.
