Замена помпы на Лада 2123: руководство по ремонту (фото и видео рекомендации)

Замена помпы Шевроле Нива

Чтение статьи займёт: 1 минуту

Гидравлический насос, обеспечивающий принудительную циркуляцию охлаждающей жидкости на автомобиле при поломке практически не подлежит ремонту и меняется цельным узлом. Помпа Шевроле Нива при выходе из строя не способна обеспечить нормальный теплообмен, вследствие чего двигатель начинает греться. Существует еще ряд симптомов, по которым можно диагностировать замену насоса.

Протечка жидкости в районе шкива помпы.
Посторонние шумы при работе двигателя.
Люфт шкива насоса.
Отсутствие циркуляции (холодный нижний патрубок радиатора)

Подготовительный этап

Как любая работа, связанная с ремонтом автомобиля, замена помпы Шевроле Нива должна начинаться с подготовки необходимых инструментов, приспособлений и расходных материалов. Для ремонта понадобятся:

ключи на 13 и на 10;
крестовая отвертка;
герметик;
охлаждающая жидкость.

На этом подготовительный этап не заканчивается. Дело в том, что система патрубков и термостат не позволят нормально добраться до помпы, поэтому их предварительно придется демонтировать.

Сначала снимается воздуховод, отсоединенный от дроссельного узла и от корпуса воздушного фильтра.

Открыв доступ к термостату, необходимо снять с него все патрубки, как это сделать, можно прочитать здесь. Если замена помпы не была вызвана течью жидкости, то, скорее всего, ОЖ при отсоединении патрубков начнет выливаться. В таком случае следует слить ее заранее любым доступным способом. После демонтажа термостата все готово к замене гидронасоса.

Снятие помпы

Чтобы снять ремень привода вспомогательных агрегатов, необходимо ослабить натяжитель. Для этого откручиваются три болта на натяжной планке ключом на 13, затем ключом на 10 регулируется сам натяжитель. После снятия ремня можно приступать к снятию шкива. Он крепится тремя ботами. Удержать шкив от проворачивания удобно, вставив отвертку между одним болтом и отливкой шкива.

Ключом на 13 откручиваются гайки крепления крышки насоса, после чего она извлекается из блока вместе с валом и крыльчаткой.

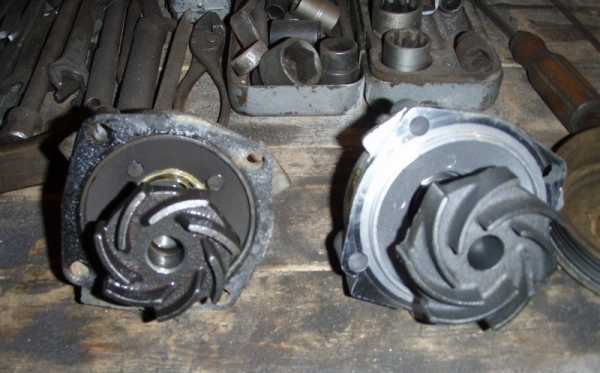

Это и есть та часть помпы, которая подлежит замене. На поверхности стыка крышки с блоком могут остаться следы герметика или части старой прокладки. Их обязательно следует удалить.

Замена помпы Шевроле Нива

Новый гидравлический насос следует устанавливать только с новой прокладкой.

На поверхность блока цилиндров (на стыковочную плоскость) наносится тонкий слой герметика. Затяжка гаек производится к последовательности «крест накрест». Затем устанавливается шкив и надевается ремень.

Рекомендовано ремень после каждого снятия менять, но если его ресурс позволяет, то можно устанавливать старый. Внимательно следите, чтобы каждый ручеек ремня попал в свою дорожку. При установке нового ремня могут возникнуть трудности, так как он еще не растянут. Для удобства следует надевать ремень на шкив генератора в последнюю очередь.

Регулировочным болтом натяжителя добываются такой степени натяжки ремня, чтобы он на максимальном свободном участке (от помпы до генератора) имел прогиб 1,5 см. Для более точного измерения потребуется динамометр. Далее ставится на место термостат, и подсоединяются патрубки. Жидкость заливается через расширительный бачок. Борьбу с воздушными пробками в системе каждый владелец ведет по-своему. Одни заливают жидкость до полного уровня, помня при этом, что в большом круге жидкости нет. Затем заводят двигатель и, дождавшись, когда термостат откроется, доливают необходимо количество ОЖ. Но рекомендуется снимать патрубок с дроссельного узла. Так как это верхняя точка системы, то воздух будет вытесняться именно в него.

Помпа Шевроле Нива считается расходным материалом и имеет свой ресурс

Он зависит от производителя, но уже после 15-20 тысяч километров следует обращать на состояние насоса внимание, чтобы не столкнуться с такой поломкой в пути. В остальном, замена не несет каких-либо сложностей

Необходимо заметить, что ни подъемника, ни смотровой ямы, ни специнструментов не требуется.

Нива Шевроле какая помпа лучше: что поставить, фото

Для любого внедорожника очень важное значение имеет система охлаждения мотора, особенно если ему придётся «засесть» на бездорожье. В таком случае его двигатель будет работать в экстремальном режиме, так как естественного обдува радиатора и мотора воздухом нет, а сам вентилятор не может справиться с такой задачей

Заводские помпы на Шевроле Нива

Заводская помпа Нива Шевроле имеет малый ресурс работы

Сегодня многие владельцы Нива Шевроле замечают такую ситуацию, когда заводские помпы через короткий промежуток времени начинают протекать и выходить из строя. Обычно это происходит после незначительного пробега (в среднем 10 000 км).

В таком случае даже небольшие ремонтные работы не помогают справиться с ситуацией, и обычно это заканчивается тем, что помпы приходится полностью менять.

Обзор производителей (какого лучше выбрать)

Но мало кто из автомобилистов сегодня знает, какую помпу рекомендуется ставить на Ниву. Некоторые любители проводят самостоятельные испытания этих узлов, а некоторые ищут помощь в интернете или у друзей, которые тоже сталкивались с такой проблемой.

Большинство автолюбителей отдают предпочтение запчастям из-за рубежа. Ниже представлен будет список наиболее популярных производителей:

Airtex (Испания).
SKF (Германия-Испания).
Hepu (Германия).Помпа производитель Hepu
Graf (Италия).

Все эти компании занимаются производством помп для систем охлаждения. Отличаются такие запчасти производительностью, так как все они имеют большие крыльчатки из чугуна, что гарантирует хорошую прокачку жидкости в системе и долговечность помпы, так как её основные детали сделаны не из металла, а из чугуна, а потому они меньше подвергаются коррозии.

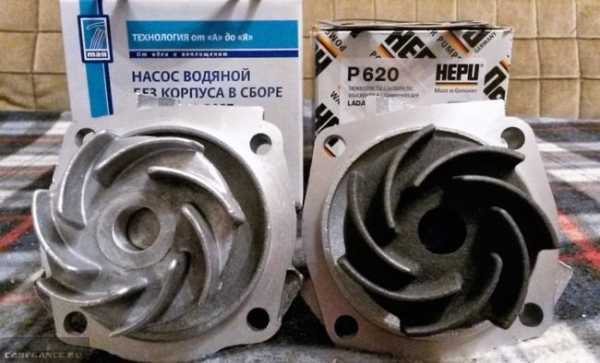

Помпы с металлической крыльчаткой производителя Hepu и Тая

Особой популярностью пользуются помпы от компании Graf. Отличаются они от остальных большой крыльчаткой, правильным её выносом, а также продолжительным ресурсом. Если узел правильно установить, то он может выходить 4-5 лет при правильной эксплуатации. Такой ресурс для помп считается нормальным.

Специалисты также отмечают, что в 2016 году неплохо себя зарекомендовала помпа от производителя «Автовазагрегат», которая может также устанавливаться и на Ниву Шевроле. Её особенностью являются усиленные подшипники. Недостаток заключается в том, что у узла появилось много подделок. На первый взгляд, такую деталь сложно отличить от оригинала, так как китайцы научились обходить все способы защиты оригинального продукта. Одним из отличий оригинала является то, что в комплекте идёт прокладка из пробки, а в подделке – из бумаги.

Выбор дешёвой помпы

О том, что помпа вышла из строя, можно определить по характерному звуку, который появляется при запуске двигателя. При замене помпы своими силами следует помнить, что на Ниву Шевроле подойдёт аналогичный узел от «копейки», а вот от обычной Нивы он уже не подходит. А также следует заметить, что стоит помпа от ВАЗ-2101 дешевле, чем оригинальная от Шевроле. Это пригодится тем, кто не имеет возможности тратить много средств на покупку запчасти от зарубежного производителя. Но также бывает, что найти зарубежные детали достаточно сложно, особенно если они требуются быстро.

Устанавливаем водяную помпу

Установленная помпа

Натягиваем ремень на шкив водяной помпы

Функциональность

Помпа выполняет такие функции в автомобиле:

Поддерживает равномерную температуру жидкости охлаждения в системе.
Способствует выравниванию скачков температуры в двигателе.
Доставляет жидкость в радиатор отопления салона, что способствует его обогреву.

Видео о назначении водяной помпы в автомобиле

Конструкция

Помпа представляет собой узел, в котором есть вал, подшипники и крыльчатка. Также корпус помпы имеет уплотнительные прокладки и шкив, при помощи которого приводится в движение вал.

Конструкция водяной помпы

Корпус помпы обычно делают из алюминия или чугуна, так как эти металлы не подвержены коррозии. Алюминий используется для изготовления корпуса сложных форм и является относительно новым материалом изготовления помп. Чугунные помпы делают для больших автомобилей, где требуется большая нагрузка на узел и продолжительный срок службы.

Подшипников у помпы обычно два. Оба они открытого типа и монтируются на разных концах вала. Для смазки подшипников на корпусе имеются маслёнки.

Заключение

Сегодня можно купить практически любую помпу для любого автомобиля и Нива Шевроле не составляет исключение. Сделать это даже можно при помощи интернета не выходя из дома. Читайте отзывы наших форумчан ниже, по которым Вы сможете сориентироваться и выбрать для себя оптимальную модель помпы.

Помпа на ниву, выбор производителя

Данную запчасть выпускает достаточно большое количество производителей. Hepu, SKF — Германия, NK — Голландия, Airtex, Dolz — Испания, Graf, Metelli — Италия, ТЗА — Россия. Еще есть несколько «упаковщиков», в коробочках которых лежат чужие помпы, но их в расклад не берем. Отбор конкурсантов достаточно простой, помпа должна быть с большой крыльчаткой

Пластиковая она или металлическая это не так важно. На сегодняшний день предпочтения следующие: две помпы завода ТЗА и помпа Metelli (поставщик конвейера Fiat)

Долгое время очень хорошая репутация была у водяных насосов Hepu, но видимо сказалось удешевление производства и глобализация. Ресурс изделий очень сильно упал и давно на отливках корпусов не встречается названия фирмы. А это значит, что это все делается «на стороне». Очень хорошее качество у SKF, но по соотношению цена-качество, помпа очень сильно проигрывает фаворитам. Хорошие по качеству испанцы Dolz, но к сожалению на помпе маленькая крыльчатка. Впрочем, на не сильно нагруженные и не форсированные двигатели ее можно ставить, перегревов замечено не было.

Замена водяной помпы «Шевроле Нивы»

Перед началом ремонтных работ важно провести скрупулёзный анализ причин поломки

Диагностика неисправностей помпы

К сожалению, ресурс водяного насоса у «Шевроле Нивы» меньше, чем у остальных машин. Нередки случаи, когда признаки поломки проявляются уже при пробеге 10 тыс. км. Но как правило, помпа не выходит из строя внезапно. Это даёт автовладельцу время для устранения проблемы.

Признаки неисправности:

уменьшение уровня охлаждающей жидкости в расширительном бачке;
посторонние шумы в подкапотном пространстве;
течь охлаждающей жидкости под двигателем;
перегрев двигателя;
возникает ситуация с горячим верхним патрубком, и холодным нижним;
запах охлаждающей жидкости;
люфт шкива помпы.

При диагностике помпы важно правильно локализовать проблемное место, чтобы не пойти по ложному пути. Например, течь антифриза возможна из треснувших патрубков или термостата

По этой же причине появляется характерный запах.

Местоположение помпы

В связи с неоднозначностью признаков неисправности помпы, окончательный вывод о её ремонтопригодности возможен только после тщательного визуального осмотра устройства. Насос установлен с правой стороны двигателя, он крепится непосредственно к блоку цилиндров в нижней части. К сожалению, визуальный осмотр сверху затруднён из-за нагромождения патрубков охлаждения и термостата, расположенного над помпой. Поэтому для облегчения доступа к насосу придётся эти элементы демонтировать.

Для наглядности приведено фото с уже установленной новой помпой

Подготовка инструментов

Для работы по замене помпы понадобятся следующие инструменты и материалы:

антифриз;
герметик;
накидной ключ на «13»;
торцевой ключ на «13»;
крестовидная отвёртка.

Для работы понадобятся два вида ключей на «13» и крестовидная отвертка

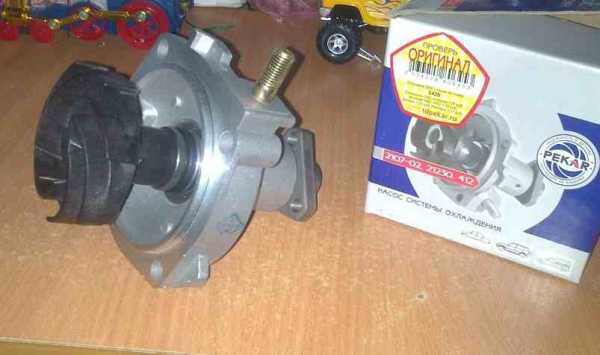

Выбор новой помпы

Ассортимент имеющихся в продаже помп очень широк. Среди известных производителей помп — Hepu (Германия), NK (Голландия), Airtex (Испания), Graf (Италия), SKF (Германия — Испания). В ряду производителей стоит выделить Hepu и Graf. В помпах этих марок используются большие крыльчатки, изготовленные из чугуна. Такие крыльчатки работают гораздо дольше стальных и пластиковых. Достойно себя зарекомендовала помпа ТЗА 2123 для «Шевроле Нивы», с усиленными подшипниками и сальником. Это марка — лидер в бюджетном сегменте. По сути, это та же помпа, что и на ВАЗовской «Копейке». К сожалению, на рынке встречается много подделок этого насоса.

Замена помпы своими руками

Обычно на демонтаж старой и установку новой помпы уходит примерно два часа. Рабочее место не требует подъёмника или ямы. Все операции выполняются сверху в такой последовательности:

Снять левый рукав подвода воздуха к воздушному фильтру.Хомут крепления патрубка ослабляется крестовой отвёрткой
Отсоединить проставку воздуховода от кронштейна на блоке цилиндров.Болт крепления проставки откручивается ключом на «10»
Отсоединить правый рукав патрубка дроссельного узла.Откручивается винт хомута

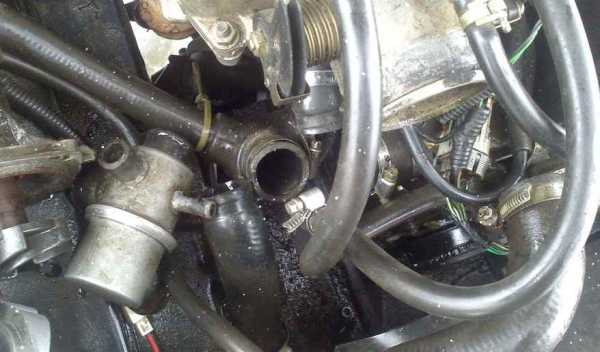

Снять воздуховод в сборе с проставкой.Снятый воздуховод облегчает доступ к рабочей зоне
Ослабить хомуты патрубков термостата и снять термостат.После ослабления хомута патрубка помпы термостат легко вынимается
Ослабить натяжение ролика привода вспомогательных агрегатов.Натяжение ролика ремня генератора производится ключом на «13»
Снять ремень с натяжного ролика.Ремень снимается после того как ослабнет натяжение ролика
Ключом на «13» открутить 3 болта крепления и снять шкив помпы.При помощи отвертки шкив блокируется от проворачивания
Отвернуть гайки крепления крышки насоса.Гайки отворачиваются ключом на «13»
Снять помпу вместе с крыльчаткой.Снимается крышка насоса в сборе с крыльчаткой
Удалить прокладку корпуса насоса.Износ этой прокладки вызывает течь охлаждающей жидкости
Произвести установку новой помпы в обратном порядке. Стык корпуса насоса и крышки обработать герметиком.

При замене помпы на автомобилях, оснащённых кондиционером, возникают дополнительные трудности. Это связано с тем, что кронштейн компрессора крепится на шпильке помпы. Это препятствует снятию насоса. Большинство в этом случае идут по длинному пути и снимают компрессор. Но гораздо проще выкрутить шпильку при помощи контргайки. А при сборке заменить её на подходящий болт.

Помпа для нивы, производитель ТЗА

Запчасти данного производителя очень хорошего качества. Проблема только с головами у «манагеров» завода, которые продают продукцию и занимаются ценообразованием. В течение нескольких месяцев отпускная цена завода на помпы, выросла на 30%. И как только цена превысила иностранных конкурентов, спрос на данную продукцию опять упал. Идиотизм, другого слова не придумать. С таким гениальным маркетингом, никаких врагов не надо, все будет загублено своими руками и головой. Вернемся к технике.

помпа ТЗА, конвейер

Помпа ТЗА, усиленная. На самом деле это обычная конвейерная помпа для Шнивы. В Ней действительно установлен роликовый подшипник, в то время как на классике был шариковый. Но это Россия и поэтому со словом усиленная, она продается гораздо лучше. На помпе установлена пластиковая большая крыльчатка. Срывов ее с вала или воздействия антифриза, на моей памяти не припоминается.

помпа ТЗА, крыльчатка Powerfull

Помпа ТЗА, Powerfull или повышенной производительности. Данная помпа идет с крыльчаткой нового типа. На коробочке и сайте завода написано, что данная помпа на 10% производительнее обычной. Внутренности и корпус изделия аналогичны стандартному варианту, разница только в крыльчатке. Минус данной помпы на сей момент только один – ценообразование.

Назначение помпы

Основным агрегатом любого автомобиля по праву считается двигатель. Однако он не может корректно функционировать без множества дополнительных обслуживающих систем.

Система охлаждения — совокупность узлов, соединённых между собой шлангами и патрубками, по которой постоянно циркулирует охлаждающая жидкость (ОЖ). Центральное место в этой системе занимает помпа (водяной насос), обеспечивающая принудительную циркуляцию охлаждающей жидкости.

Водяной насос представляет собой металлический корпус, в котором на валу установлена крыльчатка с широкими лопастями. Крыльчатка приводится в действие ремнём ГРМ — лопасти начинают двигаться, и ОЖ начинает циркулировать.

Помпа имеет довольно простое устройство

Шевроле нива замена помпы

Помпа представляет собой механический охладительный насос двигателя, который циркулирует ОЖ по всей охлаждающей системе, и приводится в действие при помощи вращающего момента, ремнем с коленчатого вала.

Когда следует менять помпу

В автомобиле Шевроле Нива замена помпы происходит тогда, когда:

заклинивается
протекает
у нее охлаждающая способность не такая как должна быть,
при наличии характерных шумов

Если присутствуют выше перечисленные неисправности, то дефектный узел немедленно необходимо менять.

Выбирая данный элемент необходимо быть очень внимательным так как если неправильно подобрать его, это может привести к его заклиниванию или его циркуляционные свойства будут недостаточными для хорошей работы двигателя.

Процесс замены

Первое что следует сделать заранее, это нужно подготовить тару куда сливаем Охлаждающую жидкость
Крепление генератора ослабляем и подводим к двигателю, тем самым ослабляя ремень. Снимаем ремень генератора
Демонтируем шкив, открутив три болта, которые предназначены специально для снятия шкива помпы
Снимаем водяной насос открутив четыре гайки которые крепят его
Выбрасываем старую прокладку, зачищаем место куда будит устанавливаться новый элемент, от старого герметика, чтобы не попала никакая грязь и пыль. А новую помпу с со стороной крепления, сжимаем при помощи небольшого слоя нового герметика
После того как новый элемент с прокладкой установлен закручиваем все гайки и оставляем авто на ночь, для того чтобы все как следует схватилось и высохло
Устанавливаем на место и натягиваем в соответствие со всеми нормами ремень и шкив.
Заливаем ОЖ
Запускаем и прогреваем двигатель. Если утечки ОЖ нигде нет и авто не перегревается значит все сделали верно.

На этом замена можно сказать закончена, как видите данный процесс не сложный и не требует каких-либо дополнительных навыков и можно производить своими руками.

Ремонт помпы

В основном отказ помпы происходит из-за износа подшипников и сальника. В магазинах эти детали найти сложно, поэтому чаще всего старую помпу просто заменяют новой. Но в некоторых случаях ремонт необходим:

течь из-под помпы. Нарушение герметичности возникает либо из-за сильной или, наоборот, слабой затяжки крепёжных болтов, либо из-за износа прокладки. В таком случае прокладка подлежит замене;
люфт помпы. Возникает из-за ослабления крепёжных болтов. Его легко определить, покачав шкив помпы рукой. Если после подтягивания болтов люфт не исчез, значит, причина в подшипниках на валу.

Важно помнить, что на износ помпы влияет также натяжение ремня привода вспомогательных агрегатов

Несмотря на то что процесс замены помпы кажется простым, при работе стоит соблюдать повышенную внимательность и осторожность. Закончив ремонт, следует ещё раз пройти по пунктам инструкции

Убедиться в затяжке креплений. Перед выездом на дорогу в различных режимах протестировать работу водяного насоса. Только убедившись, что автомобиль функционирует исправно, стоит начинать его повседневную эксплуатацию

Закончив ремонт, следует ещё раз пройти по пунктам инструкции. Убедиться в затяжке креплений. Перед выездом на дорогу в различных режимах протестировать работу водяного насоса. Только убедившись, что автомобиль функционирует исправно, стоит начинать его повседневную эксплуатацию

Ремонт помпы автомобиля «Нива Шевроле»

Специалисты, как правило, рекомендуют полностью менять неисправную помпу. Ремонт позволит лишь продлить срок её службы на непродолжительное время.

Однако в ситуациях, когда нет возможности заменить помпу, можно попробовать её отремонтировать. Поводами для ремонтных работ являются:

утечка охлаждающей жидкости;
сильный шум (свист, хруст) во время работы мотора.

Причиной первой ситуации является износ сальника, второй — выработка подшипников на валу.

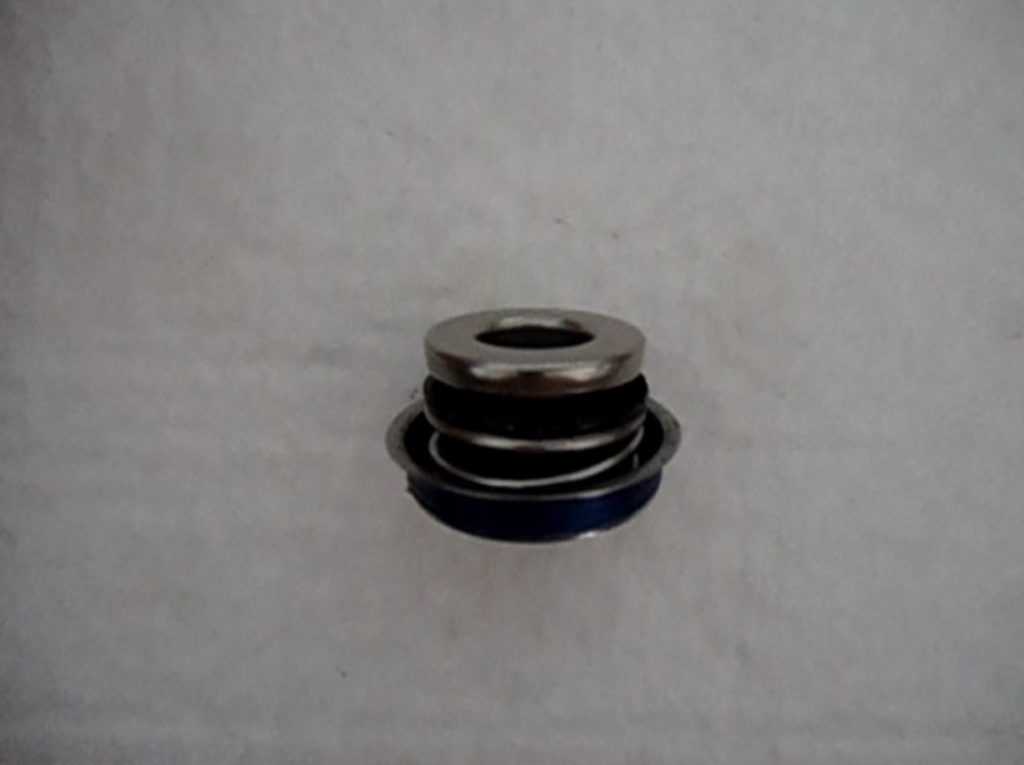

Замена сальника

Сальник представляет собой резинометаллическое изделие, обеспечивающее герметичность при работе помпы.

Процесс замены сальника довольно прост:

Помпа снимается с автомобиля.
Выкручиваются крепления крыльчатки.
С вала удаляется старая прокладка.
На зачищенное место устанавливается новый сальник.

Замена сальника позволяет восстановить герметичность помпы

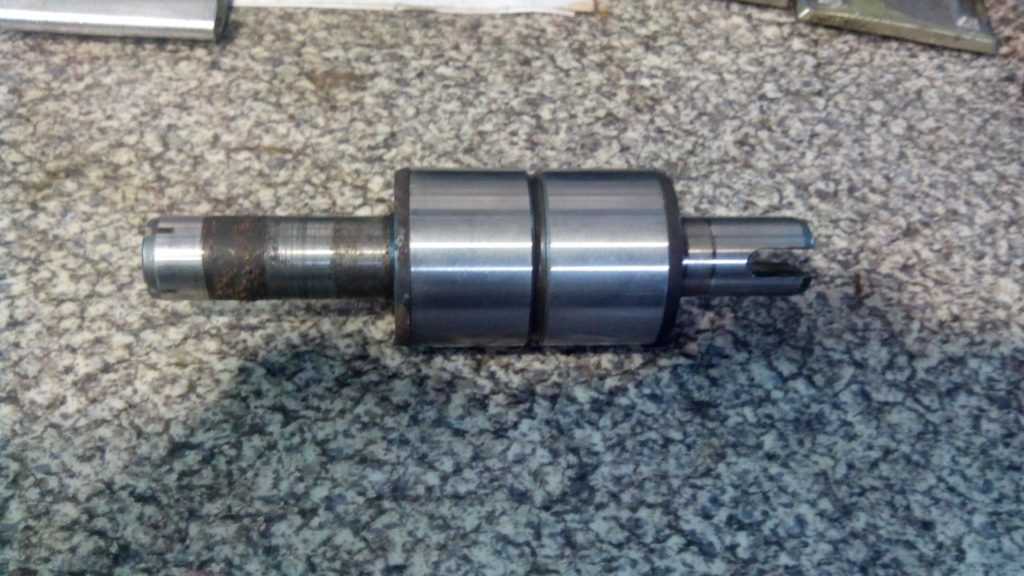

Замена подшипников помпы

Для замены подшипников потребуются специальные тиски для выпрессовки, а сама работа может занять много времени. Поэтому обычно меняют вал вместе с подшипниками. Делается это следующим образом.

С помпы снимается крыльчатка.
Выкручиваются болты крепления вала.
Вал снимается вместе с подшипниками.
В корпус насоса устанавливается новый вал.

Такая процедура считается облегчённым вариантом замены подшипников, однако из-за стоимости самого вала не всегда может оказаться выгодной.

Выпрессовка подшипников может занять очень много времени

Многие автовладельцы одновременно с валом рекомендуют менять сальник и крыльчатку. В этом случае помпы прослужит дольше.

Видео: ремонт помпы

Таким образом, заменить водяной насос автомобиля «Ниве Шевроле» довольно просто. Для этого потребуется лишь стандартный набор слесарных инструментов и немного свободного времени. Частичный ремонт помпы не всегда является оправданным ввиду высоких трудозатрат и необходимости использования специального оборудования.
