Замена помпы lada 2121 4x4 21218 (ваз нива) своими руками пошагово

Как поставить вентилятор на помпу ВАЗ 21214

Некоторые владельцы ВАЗ 21214 сталкиваются с ситуацией, когда штатные электрические вентиляторы системы охлаждения радиатора не справляются со своей задачей. Обычно проблема проявляется в летний период в городских пробках. В этом случае приходится задумываться об установке вентилятора на помпу, как на ВАЗ 2121, но при этом просто взять и поставить не получится.

Некоторые автомобилисты прибегают к более кардинальным мерам, стачивая край лопасти пропеллера на 2–3 мм при помощи напильника.

Для установки вентилятора на помпу Ваз 21214 необходимо немного сточить лопасти, чтобы они не цеплялись за гидроусилитель

В результате описанных доработок двигатель прогревается практически так же, как и с электрическими вентиляторами, но при достижении температуры в 80?С, дальше она поднимается очень медленно.

После некоторых доработок вентилятор принудительного охлаждения радиатора занимает свое место и его работа не вызывает нареканий

Произвести замену водяного насоса сможет даже начинающий автолюбитель. Главное, не торопиться и выполнить процесс в описанной последовательности, не забывая заменить прокладку и залить по окончании работ охлаждающую жидкость до требуемого уровня.

Какие помпы устанавливаются на карбюраторные и инжекторные «Нивы»

Хотя старые добрые «Нивы» во многом сходны с новыми инжекторными автомобилями, но отличия есть, в том числе и в водяных насосах. Деталь выпускается для разных модификаций рассматриваемого авто. Например, насос 21230–1307011–82 может быть установлен на все «Нивы», но в некоторых случаях может использоваться запчасть на 2107, которая отличается крыльчаткой большей ширины.

Покупая помпу нужно быть внимательным и следить, чтобы корпус подошёл к крыльчатке. В противном случае возникнут сложности при монтаже. Чтобы избежать ошибок, можно приобрести насос в сборе, т. е. крышку и корпус.

Хоть классическая помпа и подходит на инжекторную «Ниву», деталь может попросту не справиться с высокой температурой и её замена потребуется раньше. Существуют следующие разновидности детали:

стандартный насос с крыльчаткой из пластика, у которой лопасти расположены ниже и имеют удлинённую форму;
помпа нового образца, оснащённая также пластиковой крыльчаткой с более длинными лопастями;
водяной насос HEPU, который имеет чугунную крыльчатку.

Наиболее надёжным считается последний вариант, поскольку крыльчатка, изготовленная из пластика, попросту оплавляется и деформируется при высоких температурных показателях, в результате чего элемент может сорваться с оси, а насос заклинит. Плюсом запчастей с пластиковой крыльчаткой является приемлемая цена и доступность в продаже.

Помпа HEPU считается наиболее надежным вариантом для автомобилей «Нива», поскольку крыльчатка выполнена из чугуна

Как поставить вентилятор на помпу ВАЗ 21214

Чтобы лопасти вентилятора не цеплялись за гидроусилитель, их можно немного сточить либо установить проставки в виде шайб

В результате описанных доработок двигатель прогревается практически так же, как и с электрическими вентиляторами, но при достижении температуры в +80˚С, дальше она поднимается очень медленно.

Вениамин

ВАЗ 2121 – довольно интересная машина, которая может преподнести Вам сюрприз прямо в дороге. Совсем недавно я столкнулся с такой поломкой, как неисправность помпы, которая спровоцировала мне перегрев мотора. Стоит отметить, что если помпа не циркулирует тосол или антифриз по системе, двигатель сильно перегревается и может дойти до самых серьезных последствий, а это дорогостоящий ремонт двигателя. Затягивать с заменой помпы на Ниве не рекомендую, поэтому сегодня я публикую подробную инструкцию на данную тему.

Если у Вас есть время и желание, выполнить замену помпы на ВАЗ 2121 своими руками можно в короткие сроки.

Видео. Неисправная помпа на Ниве(нужна срочная замена помпы на ваз 2121)

Для этого нам потребуются такие инструменты:

1. Крестовая отвертка.2. Рукоятка-трещотка.3. Удлинитель.4. Вороток.5. Головка ключа на 10 и 13.

Напомним, что в предыдущей статье мы рассказывали как установить сигнализацию на приору своими руками. Сейчас пошли такие времена, что на охранной системе автомобиля просто нельзя экономить, поэтому мы рассмотрели возможный способ установки сигнализации на автомобиль.

Замена помпы на Ниве своими руками

Чтобы выполнить замену помпы, нам требуется слить тосол или антифриз из системы охлаждения автомобиля. Откручиваем пробку радиатора охлаждения, затем пробку в блоке цилиндров и сливаем охлаждающую жидкость в подходящую посуду. Для снятия водяного насоса нужно будет немного ослабить ремень генератора, чтобы аккуратно достать деталь.

Откручиваем гайки, на которых держится крепление трубки подвода охлаждающей жидкости к водяному насосу, их всего 2-е штуки, смотрите на изображении подробней.

Чтобы не сломать трубку, аккуратно отводим её назад. Стоит немного добавить усилий и Вам придется выполнять замену и этой трубки.

Затем нужно открутить болт, который держит крепление помпы сверху.

И еще два болтика снизу, смотрите фото.

Теперь нужно взять крестовую отвертку и ослабить крепление хомутов патрубка, который держит курс от термостата до водяного насоса. Вытягиваем шланг, затем снимаем весь корпус помпы, так как больше креплений нет.

Стоит отметить, что не всегда нужно производить снятие помпы на ВАЗ 2121 вместе с корпусом, а достаточно только снять нужную деталь. Но так даже проще, нужно взять ключ на 13 и открутить пару гаек легким движением руки. Стоимость нового водяного насоса была около 1500 рублей, но с грядущим кризисом уже не знаешь, какова цена будет завтра.

Установка новой помпы на Ниве происходит в обратно последовательности, не забывайте залить достаточно тосола или антифриза в систему охлаждения автомобиля.

Порядок выполнения работы следующий:

Сначала необходимо слить охлаждающую жидкость из системы автомобиля ВАЗ 2121
Затем откручиваем патрубки, которые идут до помпы, используя необходимую отвертку

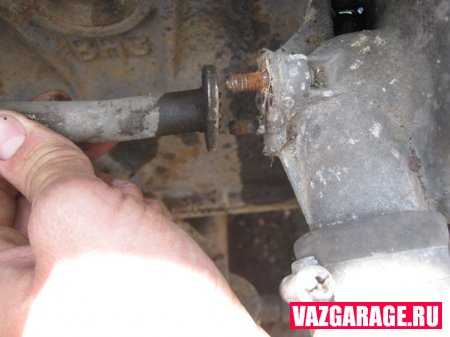

После этого ключом на 10, в данном случае удобнее головкой открутить трубку с левой стороны, как это наглядно показано на фотографии ниже, отвернув две гайки сверху и снизу:

И теперь отводим трубку в сторону, приложив необходимое усилие:

Теперь можно приступать к откручиванию болтов крепления, сначала желательно отвернуть их используя вороток, так как они могут быть завинчены довольно сильно. А после этого можно накинуть трещотку, чтобы все выполнить намного быстрее и удобнее. Сначала отвернуть верхний болт:

А затем два нижних, так же используя удлинитель и трещоточную рукоятку:

И теперь можно спокойно без всяких препятствий и сложностей вынимать помпы Нивы, немного потянув ее на себя и пошатывая со сторону в сторону, если она плотно сидит на герметике, как это было в моем случае:

Производим замену помпы на Ниве в обратной последовательности. Цена водяного насоса в магазинах страны составляет примерно 700 рублей.

https://youtube.com/watch?v=K85mVbIfr5o

Источники

http://cariolis.ru/autoblog/niva-blizzard/zamena-pompy-na-nive/
http://niva-remont.com/rukovodstvo-po-zamene-pompy-vodyanogo-nasosa/

Для чего нужна помпа в автомобиле

Система охлаждения любой машины состоит из ряда элементов и охлаждающей жидкости. Одной из основных деталей является водяной насос, называемый помпой. Элемент предназначен для циркуляции жидкости по системе, в результате чего отводится тепло от головки блока цилиндров и самого блока цилиндров. Больше никаких функций на помпу не возлагается, но от неё напрямую зависит работоспособность мотора. В случае выхода из строя водяного насоса будет наблюдаться быстрый перегрев силового агрегата.

Наиболее распространены помпы центробежного типа, что обусловлено конструктивными особенностями. В движение деталь приводится от коленчатого вала двигателя посредством ремня. По системе охлаждения жидкость циркулирует за счёт крыльчатки, которая располагается в крышке насоса.

Основная часть помпы расположена с внешней стороны двигателя, а крыльчатка находится внутри системы. Работа насоса довольно проста: с помощью ремня деталь от коленвала получает вращение, приводя в движение зубчатое колесо либо шкив, жёстко закреплённый на оси. С противоположной стороны оси устанавливается крыльчатка, которая тоже начинает вращаться. Она находится в постоянном контакте с охлаждающей жидкостью. При работающем двигателе создаётся центробежная сила, которая заставляет двигаться жидкость по системе.

Помпа для автомобиля необходима для циркуляции охлаждающей жидкости по системе охлаждения мотора и предотвращения его быстрого перегрева

Назначение помпы

Силовой агрегат любого автомобиля и входящие в него его узлы в процессе работы сильно нагревается. Больше других это касается камеры сгорания, головки блока цилиндров и поршневой группы. Для поддержания рабочей температуры около 90°С конструкцией двигателя предусмотрена система охлаждения. В рамках этой системы помпа (водяной насос) обеспечивает циркуляцию антифриза по охлаждающей рубашке мотора, снижая тем самым его температуру до рабочего уровня.

Водяной насос имеет несложное устройство

Если водяной насос выйдет из строя и принудительная циркуляция прекратится, то возникнет перегрев двигателя. Алюминиевые поршни расширятся внутри стальных гильз и на первом этапе сильно поцарапают шлифованные стенки. При худшем раскладе поршни заклинят, отчего согнутся шатуны, а мотор придётся капитально ремонтировать.

Помпа ВАЗ 2121 — это отдельный агрегат, состоящий из корпуса на фланце с установленным внутри валом. На валу находится крыльчатка для перекачивания охлаждающей жидкости (ОЖ) и посадочное крепление для шкива. Вращается вал на двух подшипниках, защищённых изнутри сальником, предотвращающим вытекание ОЖ.

В автомобиле ВАЗ 2121 водяной насос расположен на передней части двигателя над шкивами коленчатого вала и генератора. К блоку цилиндров он прикреплён не напрямую, а через дополнительный корпус. Чаще всего выходит из строя и подлежит замене вал с крыльчаткой, а корпус остаётся на месте.

Вал водяного насоса вращается с помощью ремня генератора

Диагностика неисправностей

Основная причина выхода из строя водяного насоса — сильный износ подшипников. Протечка сальника также является следствием изношенных подшипников. Случаи, когда сальник начинал пропускать ОЖ сам по себе, большая редкость.

Признаки этих неисправностей следующие.

В районе ремённого привода слышится подозрительный шум, интенсивность которого зависит от степени износа подшипников. На ранних стадиях он проявляется в виде гула, а затем переходит в стук и скрежет. Подобные звуки может издавать и вал генератора — поэтому в этом случае требуется дополнительная проверка.
На валу водяного насоса возникает люфт. Определить его можно, покачав вал рукой.
Люфт вала ощущается при качании шкива рукой
Ремень и пространство вокруг шкива забрызгано антифризом. Это тоже необходимо дополнительно проверить — похожий эффект наблюдается при потере герметичности переднего коренного сальника коленвала. В последнем случае передняя часть двигателя покрывается слоем масла и грязи.
При высокой степени изношенности вал помпы сдвигается в сторону вместе со шкивом. В результате крыльчатка разбивает корпус, вал заклинивается и ломается на две части, ремень генератора соскакивает.

При сильном износе подшипников вал может разломиться на две части

Если вовремя не обнаружить неполадки помпы и наступают последствия, описанные в п. 4, двигатель моментально перегревается, а охлаждающая жидкость быстро уходит из системы. В подобном случае немедленно заглушите мотор.

Диагностировать неисправность водяного насоса довольно просто. Необходимо открыть капот и осмотреть пространство около шкива. Если обнаружатся следы жидкости, нужно убедиться, что это антифриз, а не масло. Затем с целью обнаружения люфта следует покачать шкив помпы рукой. При этом следует учитывать, что люфт может возникнуть и без утечки ОЖ через сальник. С небольшим (1–2 мм) люфтом можно проехать от 1 до 3 тыс. км. После этого необходим ремонт или замена помпы.

Крыльчатка разбила стенку корпуса, и антифриз вытек наружу

Замена помпы на «Ниве»

На автомобиле ВАЗ 2121 насос охлаждающей жидкости расположен в передней части блока цилиндров с правой стороны и его демонтаж не вызывает каких-либо сложностей даже у новичков.

Помпа на «Ниве» располагается в передней части двигателя с правой стороны

Инструменты для замены

Чтобы произвести замену помпы, понадобится следующий перечень инструментов:

головка и ключ-трещотка либо накидной ключ на 13;
головка на 17;
трубка для слива жидкости подходящего диаметра.

В процессе демонтажа может потребоваться другой инструмент, например, молоток, отвёртка, что зависит от сложившейся ситуации.

Для демонтажа помпы потребуется перечень инструментов, который будет зависеть от того, снимается только помпа или насос вместе с корпусом

Слив охлаждающей жидкости и замена насоса

Прежде чем приступить к работе потребуется слить жидкость (воду, тосол) с системы охлаждения двигателя. Для этого нужно подставить подходящую ёмкость с левой стороны двигателя и, отвернув ключом болт на 13 приложить трубку к сливному отверстию и снять пробку с горловины радиатора. Далее можно приступать непосредственно к демонтажу помпы.

С помощью ключа или головки на 13 откручиваем три болта вентилятора. Они же являются креплением шкива насоса.
Чтобы снять вентилятор, потребуется головкой на 13 открутить три болта крепления крыльчатки и шкива насоса охлаждающей жидкости
Снимаем шайбу, вентилятор и шкив с ремнём.
Головкой на 17 откручиваем гайку, которой крепится генератор к натяжной планке, и снимаем её.
Для доступа к помпе необходимо снять натяжную планку генератора при помощи головки на 17
Головкой на 13 откручиваем четыре болта крепления водяного насоса.
С помощью головки на 13 необходимо отвернуть четыре гайки крепления помпы
Извлекаем помпу из корпуса.
После откручивания гаек вынимаем помпу из корпуса, не забывая снять прокладку
Устанавливаем новую деталь в обратной последовательности, не забывая об уплотнении стыка корпуса и насоса при помощи прокладки.

Бывают ситуации, когда помпу приходится менять вместе с корпусом. В этом случае потребуется открутить две гайки на 10 крепления трубки подвода жидкости к помпе накидным ключом либо трещоткой.

В некоторых случаях приходится производить замену помпы вместе с корпусом, что связано с невозможностью её ремонта

После чего трубка аккуратно отводится назад. Далее, отворачиваются три болта на 13: один сверху и два снизу. Крестообразной отвёрткой ослабляется хомут патрубка, идущий от термостата к помпе, после чего он сдёргивается. Далее, насос вместе с корпусом демонтируется с двигателя.

После замены детали не забываем залить жидкость в систему охлаждения до необходимого уровня. В систему охлаждения автомобиля «Нива» совместно с системой отопления салона заливается 10,7 л. охлаждающей жидкости.

Замена помпы на «Ниве» 21213 своими руками

Каких-либо принципиальных отличий в замене насоса охлаждающей жидкости на ВАЗ 21213 по сравнению с ВАЗ 2121 нет. Разница заключается в том, что на более современных автомобилях вентилятор закрывается специальным защитным кожухом. Для его демонтажа понадобится накидной ключ и головка на 10. Ключом отворачиваются две гайки, которые соединяют части кожуха, после чего нижний кожух снимается. Верхняя часть кожуха крепится болтом под головку на 10.

Установка производится в обратной последовательности

Единственное на что следует обратить внимание, так это на верхний кожух, на котором есть паз: его необходимо надеть на выступ кронштейна. На современных «Нивах», а именно на ВАЗ 21214, принудительный вентилятор охлаждения отсутствует: его сменили электровентиляторы, расположенные спереди радиатора охлаждения и управляемые посредством реле

Замена помпы производится аналогичным образом.

На ВАЗ 21213 для снятие вентилятора потребуется демонтировать кожух вентилятора
