Замена подшипника lada 2109 (ваз 2109)

Проверка

Проверка опорного подшипника должна стать для вас привычным мероприятием. Выполнять ее следует не только при выходе из строя элемента, но и просто в качестве профилактики.

Элемент в разборе

Производитель рекомендует проверять состояние ОП на ВАЗ 2109 каждые 15-20 тысяч километров пробега. Хотя опытные водители, познавшие прелести наших дорог, понимают, что проверка требуется немного чаще.

Чтобы оценить текущее состояние опорного подшипника, выполните несколько простых действий:

• Выключите двигатель, включите ручной тормоз поставьте противокаты под колеса;
• Поднимите капот;
• Снимите крышку стакана. Она располагается на ступичном подшипнике;
• Прикоснитесь рукой (ладошкой) к опорному подшипнику, а товарища при этом попросите покачать машину в разные стороны. Или наоборот, как вам удобнее распределить роли;
• Наблюдайте, не «играет» ли стойка при таких манипуляциях;
• Если при раскачке машины наблюдаются стуки, скрипы, хрусты, тогда практически наверняка ОП отжил свое и требует замены.

При обнаружении признаков поломки опорного подшипника, не затягивайте с ремонтом. В лучшем случае вы пробьете себе капот, наехав на яму и сломав окончательно опору. Если же поломка ОП произойдет на скорости, это может обернуться трагедией.

Сравнение старого и нового элемента

Замена ступичного подшипника ВАЗ 2109, ВАЗ 21099, ВАЗ 2108

Инструкция из руководства по ремонту

1. Снять защитный колпак.
2. Рассконтрить ступичную гайку и снять колесо, а также тормозной диск.
3. Ослабить гайки, крепящие поворотный кулак к стойке.
4. Открутить гайки крепления шаровой к кулаку.
5. Открутить гайки и вытащить болты, крепящие поворотный кулак к стойке.
6. Отвернуть ступичную гайку и снять шайбу.
7. Вывести поворотный кулак из крепления стойки.
8. Подходящей выколоткой выпрессовать ступицу с подшипника.

При долговременной эксплуатации автомашины ВАЗ-2109, тем более, совершая движение по прямому направлению, прослушивается гулкий шум справа или слева передней части. Шум усиливается, когда двигатель набирает обороты, когда же совершается поворот, он пропадает. Это говорит о том, что требуется замена подшипника передней ступицы ваз 2109. Примечательно, что замена подшипника на передней ступице ваз 2109может быть спокойно проведена своими силами.

Конструкция

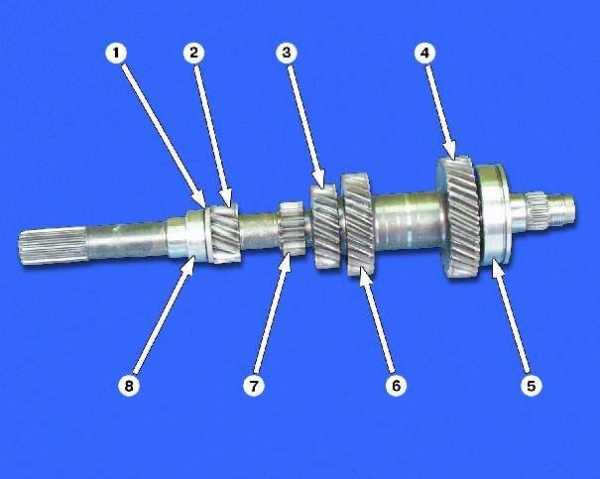

Ориентируясь по изображению, вы легко сможете разобраться в элементах конструкции первичного вала, определить расположение интересующих вас во время ремонта компонентов.

Схема узла

Согласно рисунку, мы имеем дело со следующими элементами конструкции.

Передний подшип первичного вала располагается на торце коленвала мотора.

Подшипники ПВ

Замена заднего подшипника

Вовсе не обязательно разбирать КПП, чтобы самостоятельно заменить подишпник первичного вала. Но без снятия коробки передач не обойтись.

1. Сняв коробку передач, демонтируйте колокол и снимите стопорные кольца.
2. С помощью мощной отвертки подденьте подшип, используя его кольцевую проточку.
3. Задействовав подшипник промвала как опору, сдвиньте немного вперед первичный вал.
4. Вооружившись молотком, начинайте наносить удары по торцевой части первичного вала.
5. Периодически начинайте прокручивать вал и продолжайте наносить систематические удары.
6. Степень натяжения соединения вала с подшипником может быть разным, потому бить по торцу придется или пару минут или полчаса. В любом случае, подшипник обязательно слезет со своего посадочного места.
7. Не сильными, но точными ударами запрессуйте новый подшипник. Бить следует только по внутреннему кольцу подшипа. Вал при этом нужно оттянуть вперед, потому и молотком придется работать небольшим. Так удобнее.

Замена заднего подшипа

Порядок установки нового ступичного подшипника

Новый элемент устанавливается на штатное место по следующей схеме:

• Грязезащитное кольцо устанавливается на свое место. На ступице оно фиксируется боровком.
• Изнутри поворотный кулак очищается и смазывается.
• Новый подшипник запрессовывается при помощи съемника или оправки. Если таковые инструменты отсутствуют, то для запрессовки используется обойма старого элемента.

Подшипник и сама ступица могут устанавливаться на свои места при помощи пресса, съемника или тисков. Ни в коем случае не следует запрессовывать подшипник при помощи молотка, поскольку механические удары приведут к разрушению рассматриваемого элемента.

Запрессовку можно произвести, нажимая на внутреннюю часть обоймы. Делать это нужно в такой последовательности:

• Устанавливается подшипник.
• Затем надевается стопорное кольцо.
• Ступица запрессовывается вовнутрь обоймы при помощи съемника (оправки).

Во время монтажа поворотного кулака потребуется использование новой ступичной гайки. Она протягивается от руки, после чего нужно выполнить следующие действия:

• Надеть на свое место колесный диск.
• Закрутить крепежные элементы колеса.
• Убрать упоры и опустить автомобиль на поверхность.
• Когда машина встанет на пол гаража, подвеска окажется под нагрузкой. После этого ступичную гайку нужно протянуть и при помощи керна загнуть ее бортик с двух сторон – это позволит предотвратить ее самоскручивание.
• Защитные колпаки ступиц устанавливаются на свои места.
• Когда эти действия выполнены, крепежные болты колесного диска должны быть затянуты.

На этом процедура замены подшипника ступицы ВАЗ-2109 завершена. Остается выполнить последние действия – выгнав автомобиль из гаража, послушать, нормально ли работают вновь установленные детали. Если никаких нареканий не возникает, можно убрать инструменты.

Цена ступичного подшипника на рассматриваемую модель может колебаться в довольно значительных пределах – в первую очередь это зависит от завода-изготовителя.

Несмотря, на то, что этот процесс не отличается большой сложностью, легкомысленно относиться к нему не следует. Особенно это касается начинающих водителей, не имеющих навыка самостоятельного ремонта. Перед тем, как начать работу, необходимо посмотреть учебное видео и запомнить, каковы этапы ремонтных работ. Немалую помощь могут оказать и фотографии, пронумерованные соответствующим образом. Разумеется, следует иметь под рукой вышеприведенную инструкцию – она поможет справиться с процедурой замены ступичного подшипника, избежав при этом ошибок.

Стандартный набор инструментов для ремонта

Чтобы выполнить поэтапную замену подшипников задних ступиц ВАЗ-2109 максимально быстро, вам потребуется такой набор инструментов:

1. Молоток.
2. Небольшой брусок из дерева.
3. Плоскогубцы.
4. Съемник для стопорных колец. Если такого инструмента у вас нет, то можно воспользоваться плоской отверткой и шилом.
5. Накидной ключ или торцовая головка на «12».
6. Накидной ключ на «30» или головка с усиленным воротком. Затяжка производится с очень большим моментом, поэтому потребуется использовать небольшой отрезок трубы для облегчения работ.

Это стандартный набор инструментов, которые необходимо иметь для снятия и установки подшипников задних ступиц на девятках и аналогичных моделях ВАЗ.
