Замена подшипников генератора калина

Замена ролика и щеток

Для выполнения этой процедуры нужно использовать набор ключей и отвертку с плоским лезвием. Замена ролика — это совсем несложная процедура. Для выполнения ее необходимо сначала ослабить натяжение ремня путем выкручивания штока. Затем плоской отверткой поддевается защитный колпачок ролика и откручивается болт, крепящий подшипник к кронштейну.

Со старого ролика снимаются втулка и шайба, затем они устанавливаются на новый ролик. Вся конструкция в сборе ставится на место старого ролика и закрепляется болтом. Далее должным образом натягивается ремень и запускается двигатель автомобиля, чтобы проверить, как работает новый ролик. После замены ролика никаких посторонних шумов со стороны генератора Лады не должно быть слышно.

Одна из причин того, что слабо заряжается аккумулятор — это изношенность щеток генератора. Для устранения этой неисправности не требуется замена генератора целиком, достаточно поменять лишь щетки. Чтобы проверить их состояние, необходимо щетки снять и осмотреть. Делать это можно как при установленном генераторе, так и при снятом.

Чтобы не было замыкания при выполнении этой процедуры, необходимо снять минусовую клемму аккумулятора. После этого снимается защитная крышка устройства и извлекается штекер питания при помощи плоской отвертки. При этом нужно следить за тем, чтобы не оторвалась пайка от регулятора напряжения.

Меняем подшипники в Ладе Калине

Выпрямительные блоки, присутствующие в конструкциях генераторных установок модельного ряда «АвтоВАЗа», за время эксплуатации удостоились немалого числа негативных отзывов. Это утверждение также справедливо для рассматриваемой нами Лада Калина. Эти модули могут огорчить поломкой уже при пробеге в 10 тыс. км, что предполагает ремонт или замену устройства. Также на практике выявлено: причиной большинства неисправностей выступает кронштейн генераторной установки. Впрочем, подшипники также могут прийти преждевременно в негодность. Отрадно, что с такой проблемой владельцы в состоянии справиться самостоятельно.

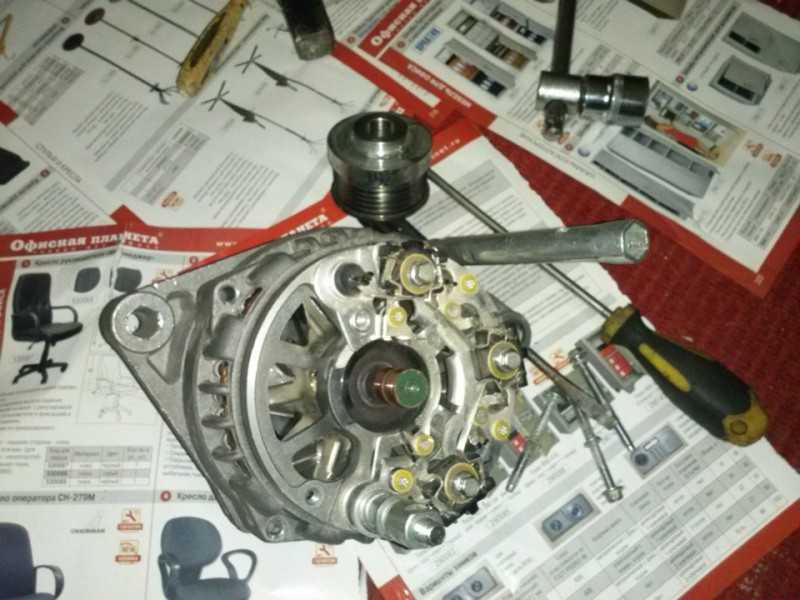

Для осуществления ремонта генераторного модуля потребуется его предварительная разборка. С этой целью шуруповертом «захватываем» наконечники кабелей статора и незначительно вытягиваем их из пружин, присутствующих в диодном мосту. Далее следует открутить болты, удерживающие сам мост. Вдобавок отвинчиваем соединяющий болт.

Разобрав корпус генераторной установки LADA Kalina, прибегаем к проверке целостности заднего подшипника. Здесь потребуется покрутить его внешнюю обойму. Если она вращается без ощутимых затруднений и звуков, а также не склонна издавать люфт, то констатируем исправность подшипника. Когда малейшие признаки износа налицо, меняем его без раздумий.

Дальнейшим действием будет демонтаж кронштейна генераторного узла. Тем же шуруповертом поддеваем статор и вынимаем из обшивки. В конструктиве кронштейна присутствует подшипник, который также подлежит ревизии и замене (при необходимости).

Подшипник передней части генератора LADA Kalina завальцован внутри обшивки. Производитель не рекомендует прибегать к его замене. Однако мастера все же советуют выполнять эту процедуру, поскольку при поломке придется заменить генератор целиком, что весьма недешево.

Снять данный подшипник можно, однако предварительно придется извлечь шкив и присутствующую здесь пробку. Далее, применяя молоток с резиновым бойком, производим выемку ротора. Заметим, что фронтальную обшивку изделия придется зажать тисками. Подшипник извлекаем с особой аккуратностью.

Замена генератора на Калине

Ничего сложного в снятии и подмене генератора на Лада Калина вроде бы и нету..

Для подмены генератора на 16-кл. Калине для тебя пригодятся теплый гараж с ямой и набор ключей: 13, 19; головки: 8, 10 и 13.

Непременно снять клемму с акб.

Снять: пластиковую защиту мотора и бачок омывателя (ведь лучше будет открутить несколько излишних гаек чем позже мучатся). Так что с моторчика омывателя снимай разъемы и ключами на «8» и «10» откручивай гайки крепления бочка. Бочек прикручен в 2-ух местах.

Потом снять ремень генератора и сбросить фишку от «гены».

Если есть снизу защита мотора, то демонтируем и её. Позже отключить провода генератора.

Провода приверчены 2-мя болтами (до верхнего достать легко, а 2-ой снизу с ямы головкой и ключом на «13», как раз для этого и необходимо было снимать бачок).

Генератор с Калины вынимай снизу, а если 8-ми клапанная, то вытаскивается сверху.

Кстати смотри не потеряйте гайку при откручивании нижнего болта, которая установлена с другой стороны.

Естественно можно снять генератор на Калине и без ямы, подлезать ключами сверху, но сделать это будет еще труднее.

Про натяжитель генератора Калины

В апреле 2011 года была установлена опытная партия эластичных ремней 1118-1041020-07 производства фирмы «Gates» (Германия) в количестве 1000. На этих Калинах отсутствует натяжитель ремня генератора, все проблемы вызванные его отсутствием решаются, как у Лада Гранты. На остальных автомобилях Лада Калина натяжитель ремня генератора присутствует.Необходимый инструмент: накидной ключ «на 8», ключ «на 19», головка «на 13», головка «на 17».Отсоединить минусовую клемму аккумулятор­а. Затем:

1. Удерживаем шпильку натяжителя ремня с помощью ключа «на 19», надеваем на шестигран­ник регулировочной шпильки ключ «на 8», и крутим по часо­вой стрелки. Натяжение будет ослабевать.
2. Снять ремень генератора Калины из-под на­тяжного ролика, и затем со шкивов генерато­ра и коленчатого вала.

1. Нажать на фиксатор колодки про­вода предварительного возбуж­дения генератора. Отсоединить колодку от разъема регулятора напряжения.
2. Отвернуть гайку крепления наконечников проводов к выводу «В+» с помощью головки «на 13». Снять их с вывода.
3. Отвернуть болт нижнего крепления генера­тора, используя головку «на 17» и вынимаем его. Снять гайку из кронштейна ге­нератора.

1. Отвернуть гайку болта верхнего крепления генератора, головкой «на 13».
2. Снять генератор Калины

Если требуется заменить ролик или щетки?

Когда во время работы мотора владелец Лада Калина слышит отчетливый «шелест», доносящийся от вращающегося ролика натяжного узла, то потребуется выполнить детальный осмотр данного элемента и при потребности заменить.

Для осуществления указанной ремонтной операции рекомендуется запастись обычными ключами и отверткой с наконечником плоского профиля. Все манипуляции по замене не вызывают затруднений, поэтому действуем уверенно.

1. Сначала прибегаем к ослаблению степени натяжения ремня. Для этого выкручиваем шток.
2. Обозначенной отверткой аккуратно поддеваем протекционный колпак ролика и вывинчиваем болт, удерживающий подшипник.
3. С отработавшего собственный ресурс ролика извлекаем втулку совместно с шайбой (они необходимы для установки в комплексе с новым изделием).
4. Вся сборка монтируется на положенное место и фиксируется болтом.
5. Натягиваем ремень и пускаем мотор. Убеждаемся в корректном функционале нового изделия.

Одним из факторов, характеризующих слабую зарядку АКБ, является износ щеток генераторной установки. В целях устранения этого негативного аспекта потребуется замена щеток генератора. Для мониторинга состояния потребуется их демонтаж. замена щеток генератора доступна как на снятой генераторной установке, так и на установленной на авто Лада Калина.

С целью достижения безопасности работ и исключения риска замыкания в цепи, перед ремонтной манипуляцией потребуется обесточить сеть от АКБ (снимаем клеммы). Теперь необходимо демонтировать протекционную крышку и извлечь штекер. Выполнять это удобно с помощью ранее обозначенной отвертки.

В завершающей стадии процесса откручиваем болты, после чего извлекаем сам регулятор с присутствующими на нем щетками. Замена щеток генератора завершена. Оценка износа щеток производится путем замера их высоты. Этот параметр не должен быть менее 5 мм. Если щетки стерлись, то заменяем их и регулятор в комплекте.

Замена реле зарядки

При неисправном реле зарядки напряжение в сети автомобиля бывает слишком большим или слишком маленьким, также напряжение может «скакать».

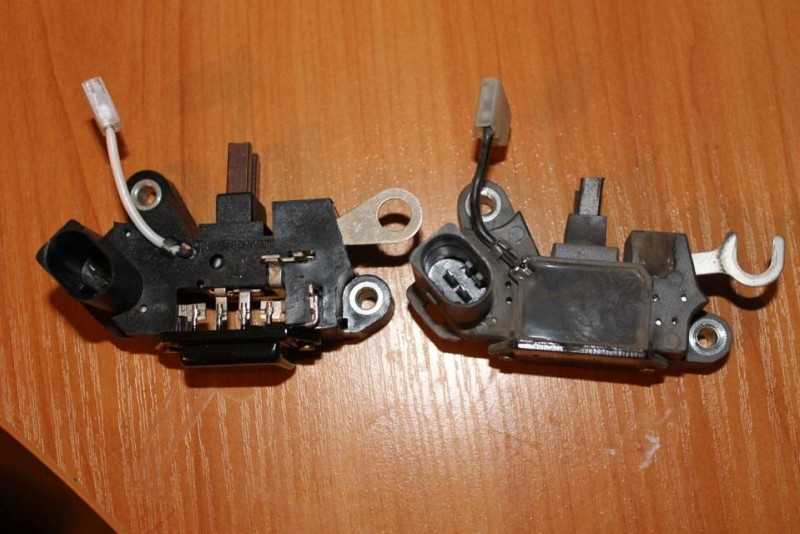

Чтобы устранить неисправность, необходимо поменять реле-регулятор. На Ладе Калине эту деталь легко заменить своими руками, произвести замену можно без съема самого генератора:

• глушим двигатель, открываем капот и снимаем с аккумулятора минусовую клемму;
• с задней стороны генератора сдергиваем верхнюю фишку с проводом, отворачиваем гайку крепления питающих проводов и отсоединяем сами провода;
• снимаем пластиковый кожух, крышка снимается легко – нужно отщелкнуть три зацепа. Если кожух снимается туго, его можно вынуть, подцепляя отверткой между корпусом генератора и пластмассовой крышкой;
• отворачиваем два болта крепления реле-регулятора (ключ на 8), отсоединяем фишку с проводом и демонтируем деталь;
• устанавливаем новое реле зарядки на место и собираем все в обратном порядке.

О принципе действия генератора авто

В основе функционирования генераторного узла Лада Калина заключен следующий принцип: в статорной обмотке индуцируется переменный ток, впоследствии трансформируемый в постоянный посредством выпрямительного модуля, располагающегося на корпусе агрегата. Также крышка генератора наделена электронным регулятором напряжения и щеткодержателем. Ротор устройства получает вращающий момент от шкива коленчатого вала. В качестве передаточного звена фигурирует поликлиновой ремень.

В числе базовых характеристик генераторной установки присутствуют таковые параметры:

• максимум генерируемой силы тока – 85-90 Ампер;
• рабочий интервал бортового напряжения – 14,4-15,1 Вольт;
• передаточное число вращения мотора и ротора – 1:2,4;
• правостороннее направление вращения.

Корпус узла скрепляется воедино за счет шпилек, стягивающих статор с крышками. В посадочных гнездах обозначенных крышек присутствуют подшипники, за счет которых обеспечивается способность ротора к вращению. Установка тыльного подшипника внутрь крышки производится с минимальной величиной зазора. Передний элемент наделен возможностью скользить по поверхности вала ротора. Он фиксируется внутри лицевой крышки с малым натягом, а снаружи его прикрывает прижимная пластина. Заднюю часть устройства защищает пластиковый кожух.

Перейдем к схеме коммутации генератора с бортовой сетью. Схема подключения весьма проста. После включения зажигания к регулятору напряжения начинает поступать питание через цепь лампы индикации разряда АКБ. С пуском мотора обмотка возбуждения снабжается питающим напряжением от трех диодов, вмонтированных в выпрямительный блок.

Посредством указанной сигнальной лампы можно осуществить проверку генераторного узла. Если устройство исправно, то лампа светится при включенном зажигании. С пуском мотора она гаснет. Когда такого явления не наблюдается, и лампа продолжает светить, следует произвести диагностирование генераторной установки на предмет присутствия неисправностей. В некоторых случаях требуется замена, и многих интересует, как снять генератор?

Выбор ремня, каталожный номер, цена

Каждый ремень в машине имеет свой срок службы и ресурс, соответственно требует периодической замены. Ремня: 742 мм без гур, 1115 с замена ремня генератора на ремня грм лада приора ;. Замена ремня грм на приоре 16 клапанов, замена замена генератора в с кондиционером. Так какой же ремень генератора нужно устанавливать на 8-клапанную Ладу Калину и как это делается?

Оригинальный номер и размер ремня:

1. Зная оригинальный каталожный номер. По нему можно легко найти подходящий ремень, при этом, не зная размера или зубьев.
2. По размеру и типу зубьев (количество ребёр = 6, размер = 1018 мм). Маркировка ремня для Лады Калины с 8 клапанами – 6PK1018

Gates 6pk108 — идеальное соотношение цены/качества

Это и есть типоразмер, который подходит на этот автомобиль. Зубья ремня генератора на Калине идут не поперёк основанию корта, а вдоль него имея при этом 6 полос, которые устанавливаются на соответственные шкивы.

Стоит учитывать, что в замену ремня генератора сходит и натяжной ролик, который изнашивается вместе с ним. При совершении процесса замены его также нужно заменить.

При выборе ремня и ролика перед автомобилистом стоит непростая задача: оригинал или аналог. И те, и другие хороши. Признаки неисправности и их устранение. Определить, нужна ли замена или можно просто подтянуть на приоре 16 клапанов ремень гур с кондиционером, вы сможете только после осмотра этого. Но, что, же делать, если при покупке в магазине нет с собой ремня?
