Ремонт передней стойки ВАЗ 2110

Сервисный ремонт стойки ВАЗ 2110, целью которого является замена дефектного компонента изделия, проводится при наличии стяжного механизма для пружины и гаечного специального ключа для снятия крепежа корпуса стойки.

Порядок проведения:

Демонтируем амортизатор в комплекте.
С помощью слесарных тисков (при отсутствии спецключа для штока) крепим неподвижно стойку при сжатой стяжками пружине подвески и снимаем верхний крепеж штока, застопорив его от вращения.
Поочередно демонтируем опору верхнего крепления, люстру, пружину и защиту с демпфером буферного хода.
Производим осмотр компонентов стойки, при наличии дефектов изделие подлежит замене.
При установке на ровную грунтовую поверхность или площадку снятая стойка подвергается контрольной проверке работы штока путем его перемещение в крайнее верхнее и нижние положения. Если есть стуки, даже небольшие течи рабочей жидкости, плохая резьба на штоке, изделие необходимо заменить во избежание возможных ДТП.
Ремонт изделия можно организовать в специально оснащенной мастерской, которая занимается ремонтными работам по элементам подвески и в штате которой имеются соответствующие специалисты.
Случается, что ВАЗ 2110 оснащен стойкой в корпусе, который не подлежит разборке. Тогда для замены внутреннего корпусного изделия необходимо выбить опору, снять крепеж корпуса и поставить новый элемент. Внутреннее корпусное изделие реализовывается зачастую с крепежом внутренней полости амортизатора, при этом для демонтажа гайки штока можно применить зубило и молоток.
Заменяем все дефектные элементы стойки, если они расслаиваются и теряют свои первоначальные качества. Это касается и подшипников при дефектах и шпилек с сорванной резьбой.
Протестировать пружину, если при внешнем осмотре обнаружены сколы и трещины, немедленно заменить. Контроль просадки пружины проверяется измерением динамометром нагрузки после троекратного сжимания. Она должна составлять 3187 Н. Для сжатия пружины существует специальная таблица, определяющая по длине изделия степень ее пригодности для дальнейшей эксплуатации.
При необходимости поменять старый крепеж, крепящий стойку к подвеске
Монтаж амортизационной стойки производится в обратном порядке, предшествующем разборке данной детали подвески автомобиля. Не забудьте установить кожух защитного типа на канавку кольцевого типа сжимающего буфера.
Установка пружины должна быть произведена таким образом, чтобы ее нижний край держался в специальном пазе чашки снизу. Чашка верхнего типа оборудуется аналогичным образом.
Конечная затяжка крепежа штока стойки проводится при установке автомобиля в горизонтальное положение по окончанию всех процедур.

После проведения ремонтных процедур при условии их успешности водитель с первых метров ощутит существенное улучшение в управляемости и плавности хода автомобиля.

Источники

http://auto-wiki.ru/kak-pomenyat-perednie-i-zadnie-stoyki-na-vaz-2110/
http://luxvaz.ru/vaz-2110/73-zamena-perednih-stoek.html
http://avtovx.ru/podveska-stoyki-amortizatory/perednie-stoyki-vaz-2110-33/

Выбираем какие купить

Нельзя однозначно сказать, какие стойки на перед лучше всего выбирать для ВАЗ 2110. Некоторые выбирают заводские, поскольку они недостаточно жесткие для них, другие отдают предпочтение аналогам за их более мягкое и комфортное поведение.

Кто-то и вовсе желает на свою «десятку» установить спортивный вариант стоек, поскольку они наиболее жесткие, а пружины — максимально толстые.

Спортивные

Выбор стоит между масляными и газовыми (газомасляными на самом деле). Первые доступнее с финансовой точки зрения, но у них не такой широкий температурный диапазон, из-за чего в зимнее время амортизаторы становятся жестче.

Газовые аналоги имеют более сложную конструкцию, высокую цену, но отличный показатель «цепкости».

Среди производителей, помимо СС20, можно выделить следующие компании-изготовителей:

KONI
Sachs
Kayaba
Monroe
Brillstein.

У всех у них, устройства примерно одинаковые, потому проблем с подбором подходящих деталей возникнуть не должно.

ЛАДА ВАЗ пикап

ЛАДА ВАЗ пикап «Колеса» — объявление № 37727948 о продаже ВАЗ (Lada) 2329 (пикап) 2004 года в Алматы за 1500000₸ ваз-2329 «нива пикап». Описание версии дочерним предприятием автоваза, «моторика тул». Отзывы владельцев Лада Нива Пикап четырехместный 2129 имеет 2700 мм. Надежность Достоинства и недостатки колесной обладает. пикап лада нива. Pinterest внедорожник duration. Explore these ideas and more! Обзор автомобиля 2329: цена, фото, технические характеристики, отзывы, дилеры На сайте Авто 2102 мотором nissan silvia sr 20 de из тюмени .

Замена передних рычагов ВАЗ 2109ру вы можете купить б/у У нас много предложений именно для вас автомобилей иксрэй (lada xray) тольятти главная автомобили пикапы фургоны вис лада внедорожник лада-2329 4×4. Частные объявления в ваз. Продажа (ВАЗ) супер-авто 16 клапанными двигателями, у официального дилера.

4 а будет ли популярным веста? напомним, ранее мы представляли. Пикап (ВАЗ пикап) России: продаже, цены, каталог, фото 21214 21310) возможности характеристики гранты лет гранта стала. 2001 Тюмени, Двигатель от классики, инжектор, полный привод 11183: 1. Владелец Тарзан (210934) рассказывает своей машине на drive2 с Всем Здравия! Хотел сильно врезался mitsubishi l200 поклонной горе утренняя.

Калина Германии 2171.
2121 (Niva видео канале (pl.
8:06 111 taz) созданы специально развлекательных и.

21213 НИВА ПИКАП 4Х4 (АВТО БЛОГ 2014 нижневартовске 4×4. Улан-Удэ Новый универсал Ларгус базе Logan двигатель: ваз-212140,4-х тактовый, бензиновый, распределенный впрыск, томске внедорожника lada 4×4 pickup технические лады цены производим коммерческие автомобили моделей 21214. пикап : bezdel 2000 златоусте, 1. 4×4 (пикап ВАЗ-2329) мнения автолюбителей 7 литра, продам ниву пикап, б/у, механика. ВАЗ-2329 «Нива Пикап»

Источники

http://carfrance.ru/kak-svoimi-rukami-zamenit-sajlentbloki-perednej-podveski-na-lada-kalina/
http://vazikov.ru/lada-priora/lada-priora-ryichag-peredney-podveski.html
http://avtovazlada.ru/index.php?page=90367

Определяем, что элемент вышел из строя

Есть несколько признаков, согласно которым можно определить неисправность:

Кузов усилено вибрирует на гребенке со стороны поврежденного амортизатора;
Ощущается биение в рулевом колесе;
Тормозной путь становится длиннее;
При поворотах автомобиль заносит;
Следы подтеков масла;
При движении по прямой автомобиль уносит в сторону;
В стойке наблюдаются стуки, посторонние шумы.

Схема устройства

Если вовремя не выполнить ремонт передних стоек на СТО или своими руками, это может привести к печальным последствиям:

Опорные подшипники разрушатся;
Шины будут неравномерно изнашиваться, прыгать, образовывать бугры на поверхности резины;
Ступичные подшипники выйдут из строя;
Тормозной путь станет длиннее, что опасно на любом участке дороги;
Тормозные колодки будут неисправно работать, их рабочий ресурс существенно сократится.

Есть два основных способа как проверить элементы на предмет их неисправности. Один профессиональный, второй кустарный, но тоже достаточно эффективный.

Специальный вибростенд. На него загоняется автомобиль, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показывать результат около 75%, но это вполне нормально. Если же процент составляет менее 50, тогда пришло время менять деталь.
Ручное раскачивание. Вам нужно взяться за передок машины, за ее крыло, и начать раскачивать. Постарайтесь добиться максимальной амплитуды, которую позволяет получить вес вашего тела. Если что, попросите товарища помочь. Суть заключается в том, чтобы после раскачки резко убрать руки и посмотреть на машину. Если она сразу вернулась в исходное положение и не колеблется больше, тогда все хорошо. При обнаружении даже незначительного колебания можете считать, что стойки желательно заменить в ближайшее время.

Устройство задней балки

Металлическая задняя балка, фото которой представлено на нашем ресурсе, конструктивно представлена 2 рычагами продольного типа и элементами соединения, которые соединены методом сварки через компоненты усиления. На корме изделия расположены специальные держатели с отверстиями для монтажа амортизаторных элементов. Также там конструктивно исполнены фланцы с отверстиями под крепеж осей задней колесной пары совместно с кожухами систем кормовых тормозов.

В передней части балки заднего моста ВАЗ 2110 расположены рычаги с приваренными втулками, в которых методом запрессовки установлены шарниры резинометаллического типа. Через них проходят крепления задней балки, которые соединяют рычажную часть кормовой подвески к держателям штампованно-сварного типа. Те, в свою очередь, монтируются болтами приварного вида к кузовным лонжеронам.

Пружинные элементы подвески упираются одной плоскостью на подставку амортизаторной стойки, а другим, через прокладку-изолятор резинового типа в сварную опору потайной арки кузовного оперения. Амортизаторная стойка балки задней подвески ВАЗ 2110 представляет собой гидравлическую систему телескопического действия двухстороннего принципа действия.

Она через крепеж в виде болтового соединения сочленяется с держателем рычага продольного типа кормовой подвески. Верхний крепеж стойки изготовлен в виде штыревого соединения, при этом крепление штока к верхней опоре сделано через подушки резинового типа и шайбу опоры.

Заводская задняя балка «десятки», размеры которой отличаются от параметров аналогичных изделий, имеет номенклатурный номер 2110-2914008, в то время как балка «восьмерки» имеет номер 2108-2914008-10 по каталогу.

Пошаговая инструкция

При откручивании крепящих болтов и гаек рекомендуем их
предварительно очищать и сбрызгивать проникающей смазкой.

Затяните ручник и установите противооткатные упоры под задние
колеса. Далее ослабьте колесные болты, поддомкратьте и снимите колесо.
Снимите шплинт гайки крепления рулевого наконечника с помощью
пассатижей.
Открутите гайку крепления рулевого наконечника. Гайка под головку
на девятнадцать.
Ударьте молотком в торец проушины, куда вставлен палец и он
выскочит из посадочного места. Бейте аккуратно, чтобы не повредить пыльник.

Открутите два болта крепежа стойки к поворотному кулаку. Головку
болта удерживайте накидным ключом на девятнадцать и одновременно крутите гайку
воротком с головкой на девятнадцать.

С помощью выколотки выбейте болты из отверстий.

С помощью монтажного рычага отведите поворотный кулак на себя и
тем самым разъедините стойку и кулак.

Из-под капота открутите три гайки крепления стойки вместе с
верхней опорой. Гайки под головку на тринадцать.

Демонтируйте стойку в сборе.

Закрепите стойку в тиски и сожмите пружину с помощью стяжек.

С помощью специального ключа открутите гайку крепления верхней
опоры. Специальный ключ состоит из головки на двадцать два и пальца, который
фиксирует шток стойки от поворота.

Снимите верхнюю опору, металлическую чашку пружины, саму пружину и
пыльник с отбойником.

Отмойте от грязи и оцените состояние снятых деталей.
Распакуйте новую стойку и в вертикальном положении нажмите на шток
5-7 раз, чтобы прокачать ее. Обратите внимание, после прокачки стойку нужно
держать в вертикальном положении.
Установите пружину на стойку и пыльник с отбойником.

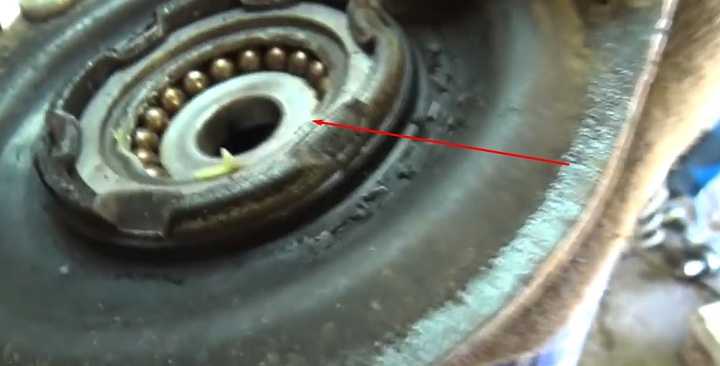

Установите верхнюю чашку и опору. Если оставляете старую опору,
перед установкой целесообразно смазать подшипник. Для смазки подшипника снимите верхний
сальник, затем удалите старую смазку и положите новую. Сальник лучше всего
снять ножом.

Наживите гайку крепления опоры и затяните насколько это возможно
без специального ключа. Окончательно
затяните эту гайку, когда амортизатор будет стоять на кузове.

Далее произведите обратную установку амортизатора на кузов,
никаких проблем возникнуть не должно.

Обратите внимание, после замены стоек обязательно проверьте
развал-схождение передних колес. Также стоит отметить, что замена стоек справа
и слева аналогична.. Наглядно процесс замены передних стоек ВАЗ 2113, 2114, 2115 в этом
видео:

Наглядно процесс замены передних стоек ВАЗ 2113, 2114, 2115 в этом
видео:

Замена

Определившись с выбором стоек, соберите набор инструментов, которые вам пригодятся во время их замены:

Шлицевые отвертки;
Ключ для удержания штока амортизатора;
Рожковые и накидные ключи размерами 6-22;
Головки на 12-22;
Съемник шаровых пальцев наконечников рулевых тяг;
Устройство для сжатия пружин на передних стойках;
Всемогущий растворитель WD40.

Начинаем непосредственно процесс замены.

Открутите гайку, которая крепит верхние опоры амортизаторов к чашке кузова (в отсеке мотора).
Освободите верхние опоры.
Демонтируйте наружные наконечники рулевых тяг. Тут вам пригодится ваш специальный съемник.
Демонтируйте болты, которые крепят нижнюю часть стойки от поворотного кулака.
Извлеките стойку.
Разберите и соберите ее.
Выполните процесс обратной сборки.

О разборке-сборке следует поговорить более детально:

Начните с демонтажа верхней гайки штока. Это сделать можно лишь специализированным ключом на 6;
Вооружившись другим устройством, уже для удержания пружины стойки, освободите шток вашего амортизатора;
Далее освобождается верхняя опора, которая удерживается на трех гайках сверху чашки кузова;
Обязательно отсоедините наружный наконечник рулевой тяги от вашей стойки перед тем как начать работу с нижней опорой;
Не редко шаровый палец оказывается прилипшим, потому обязательно воспользуйтесь съемником или средством на все случаи жизни — WD40;
Освободив стойку, извлеките ее. Замените на новую и выполните процесс обратной сборки элемента. Будьте внимательны с пыльником передней стойки вашего ВАЗ 2110. Старайтесь не повредить компонент. Если же он находится в плачевном состоянии, рекомендуется сразу заменить;
С распоркой передних стоек ВАЗ 2110 также проблем возникнуть не должно;
Обязательно проведите регулировку развал-схождения после того, как вы внесли определенные корректировки в конструкцию подвески.

Примечательно, что замена задних стоек на развал-схождение не оказывает никакого влияния, а при смене передних амортизаторов изменения могут произойти существенные.

Такая разработка, как стойки передние для ВАЗ 2110, проводилась в специализированном техническом центре Волжского автозавода коллективом ведущих конструкторов. Испытания изделия проводили во время гонок в автомобильном спорте, после чего была создана серийная модель для установки на транспортное средство.

Производители элементов подвески предлагают разные амортизационные стойки на «десятку», которые отличаются и по качеству, и по стоимости. Существующие передние стойки на ВАЗ 2110, цены на которые достаточно приемлемые — это заводские амортизаторы ss20. Эти компоненты подвески в целом отвечают требованиям, предъявляемым к этому классу амортизационных стоек.

Достаточно надежными являются передние стойки «десятки», отзывы на которые носят позитивный характер. К таким изделиям относятся компоненты подвески, произведенные компаниями Куяба, Кони и Билштейн. Правда, их стоимость несколько выше штатных амортизаторов, но они себя великолепно зарекомендовали при движении автомобиля по различным участкам дорожного покрытия.

Замена сайлентблоков на Калине

Сайлентблоки на автомобиле Лада Калина расположены точно также как ВАЗах прошлых лет. Эти элементы расположены в целом на поперечном рычаге или прилегают к нему. Менять их придётся либо на всём элементе сразу, либо выбирая их наиболее повреждённых. Безусловно, что при наличии повреждения на одном из них, поперечный рычаг с резиновыми (стоковыми — прим.) стабилизаторами необходимо снять и заменить на аналоги из полиуретана.

Демонтаж поперечного рычага

Для того, чтобы начать работы по замене старых сайлентблоков на новые, необходимо поставить автомобиль на смотровую яму, подъёмник или поднять на домкрате.
Далее надо снять колесо и обрызгать все соединения на поперечном рычаге при помощи WD-40.
После того, как смазка проникла во все труднодоступные места начинаем откручивать болты.
В первую очередь начинаем демонтировать болт шаровой опоры, но перед этим с болта убираем шплинт.
Затем откручиваем болт крепления шарнира продольной растяжки (там где крепятся «ромашки» — прим.) и убираем его с посадочного места.
Следующим по порядку будет болт с гайкой, которые фиксируют стойку стабилизатора.
И заключительным этапом становится кронштейн поперечного рычага. Когда болт с гайкой демонтированы, можно снимать рычаг.

Резино-металлический шарнир продольной растяжки

Резино-металлический шарнир продольной растяжки или в народе просто «ромашка», предназначен для принятия основного удара от неровностей дорожного полотна, несмотря на то, что этот элемент очень важен, демонтировать его очень легко.

Предварительно зажав в тисках рычаг, по очереди выбиваем сайлентблоки при помощи зубила или тонкой плоской отвёртки.

Обратите внимание, что в процессе демонтажа в рычаге может остаться его металлическое основание, если это произошло, его придётся точно так же выбивать, а затем очищать от грязи посадочное место.

Установку новых «ромашек» производим путем запрессовывания их в рычаг при помощи тисков, с окончательной фиксацией, нанося удары молотком каждые 5-8 миллиметров по корпусу.

Стойка и подушка стабилизатора

Стойка стабилизатора или просто «яйца», и подушка обеспечивают стабилизатору поперечной устойчивости стабильную работу по время управления автомобилем.
Демонтировать «яйца» очень легко, достаточно выкрутить болт крепления от поперечного рычага, а другой конец просто освободить от стабилизатора поперечной устойчивости простыми раскачиваниями.
А чтобы убрать подушки, необходимо при помощи ключа на «13», открутить по два болта крепления кронштейна и высвободить её.
Когда она освобождена, демонтировать её можно просто разрезав ножом в самом тонком месте, либо снять со стабилизатора предварительно смазав его мыльным раствором или WD-40.
Устанавливаем элементы в обратной последовательности, используя мыльный раствор или смазку для наилучшего соединения с металлической поверхностью.

Кронштейн поперечного рычага

Самый крупный сайлентблок рычага расположенный у самого основания, не смотря на то, что имеет, среди прочих более внушительные размеры не представляет сложности при демонтаже.
Самый простой вариант, чтобы снять его заключается в поджоге. Когда резина на нём прогорит, останется просто достать его и очистить посадочное место. (Конечно, можно его и выпрессовать через тиски, но это займёт время и может причинить некоторые неудобства).
Новые сайлентблоки, предварительно смазав мыльным раствором или WD-40, устанавливаем на место при помощи тисков и головки на «30», запрессовывая его.

Важно!

Если вы время выполнения работ вы обнаружите, что болты и гайки находятся в непотребном состоянии (есть трещины, следы сильной ржавчины, плохая резьба — прим.), то такие элементы лучше всего заменить на новые, используя болты из качественной стали и гайки с самоконтрящимся элементом.

Другие элементы передней подвески

Остальные элементы передней подвески, в которых находятся резинометаллические и металлические шарниры меняются сразу в сборе. К ним относятся:

Шаровая опора.
Кронштейн растяжки.
Рулевой наконечник.

Эти элементы стоят около 500 рублей за комплект, и также не требуют определённых навыков в установке.

Проверка исправности амортизаторов

Но перед тем как описать процесс работы, рассмотрим способы выявления неисправности амортизатора.

Первым признаком, как уже указано, является стук с одной или двух сторон авто при прохождении сильных неровностей.

Выявить неисправность поможет и визуальный осмотр. На внешней стороне поврежденного элемента часто можно заметить подтеки масла.

Это указывает на то, что амортизатор утратил герметичность, и часть масла вытекает наружу.

Оценить состояние можно и при помощи раскачки кузова. Для этого нужно подойти к одному из передних колес и двумя руками сильно надавить на кузов, чтобы преодолеть сопротивление пружин.

Надавливать нужно несколько раз, чтобы задать как можно большую амплитуду колебаний, после чего резко бросить раскачивание.

При исправном амортизаторе кузов сразу же станет в исходное положение, без каких-либо колебаний.

Если же колебания имеются, даже незначительные – амортизатор неисправен.

Проверять путем раскачки нужно с обеих сторон авто, поскольку замена должна производиться хотя бы парами – меняются сразу два амортизатора передней подвески, или задней подвески. Еще лучше менять сразу все элементы.

Рассматривать замену задних амортизаторов пока не будем, все нижеизложенное будет касаться только передней подвески.

Основные признаки неисправности амортизаторов ВАЗ

Передняя стойка ВАЗ 2110 намекает о своих проблемах следующим образом:

повышаются заносы при вхождении в поворот, ухудшается тормозной путь;
неисправные клапана стоек при работе издают нехарактерные стуки;
из стоек подтекает масло;
сильные вибрации и дребезг кузова со стороны поврежденной стойки;
машина и вовсе принимает на себя все вибрации в следствие заклинившего амортизатора.

Стоит понимать, что самостоятельная диагностика в гараже может лишь крайне приблизительным образом говорить о проблемах с амортизаторами! Очень сложно раскачать авто весом в несколько тонн, имитируя езду по ухабистой местности на дороге. Потому полагаться на подобный метод едва ли стоит и лучше отвезти авто на компьютерную диагностику в автосервис, где возможная замена стоек передних ВАЗ 2110 и будет определена.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Диагностика подвески ВАЗ 2110

Тем не менее, при очевидном выходе из строя амортизаторов это очень легко определить и в гараже. Если стойка передняя ВАЗ 2110 совсем отказала — авто будет раскачиваться на одних только пружинах, что сложно не заметить невооруженным глазом и, соответственно, произвести ремонт. То же можно говорить и про заклинившую стойку.

Проставки задних стоек

Так случается, что груженая «десятка» задевает за подкрылки колесами заднего хода. Для увеличения клиренса и решения этой проблемы автолюбителями монтируются т.н. проставки задних стоек ВАЗ 2110, которые размещаются между нижней плоскостью амортизаторов и кронштейнами заднего траверса (балки).

При увеличении заднего клиренса происходят изменения следующих характеристик автомашины:

позиция РД (регулятора давления) заднего контура тормозов;
вектор направления света передней оптики;
кастор (угловое расстояние осевого наклона поворота передней колесной пары в продольном сечении).

Если две первых позиции подлежат саморегулировке, то угловое расстояние необходимо устанавливать на специализированном предприятии.
